AIR-Leistungsschalter (ACB)ist ein kritisches Niederspannungsschutzgerät, das häufig in industriellen, kommerziellen und infrastrukturellen Stromverteilungssystemen eingesetzt wird. Dieser umfassende Leitfaden erklärt, was ein offener Leistungsschalter ACB ist, wie er funktioniert, seinen Aufbau, seine Typen, technischen Parameter, Installationsrichtlinien, Vergleich mit anderen Leistungsschaltern und wie Sie den richtigen ACB für Ihre Anwendung auswählen. Unabhängig davon, ob Sie Elektroingenieur, Beschaffungsmanager oder Systemintegrator sind, dieser Artikel hilft Ihnen zu verstehen, warum ACB-Lösungen für offene Leistungsschalter für eine zuverlässige und sichere Stromverteilung unerlässlich sind.

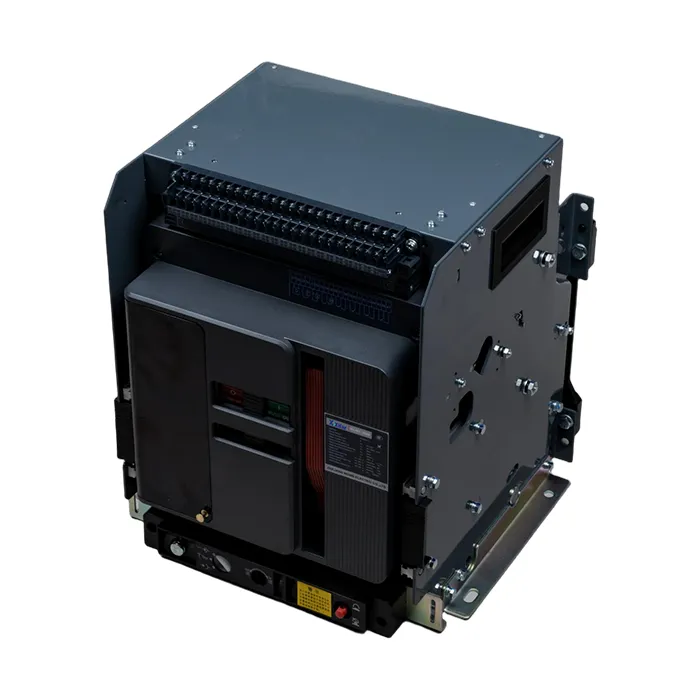

EinOffener Leistungsschalter (ACB)ist ein Niederspannungs-Stromkreisschutzgerät, das Luft als Lichtbogenlöschmedium verwendet. Es dient zum Schutz von Stromkreisen vor Überlastungen, Kurzschlüssen und Erdschlüssen.
ACBs werden typischerweise in Stromverteilungssystemen mit einer Nennspannung von bis zu 690 V und Nennströmen von 630 A bis 6300 A verwendet. Sie werden üblicherweise in Hauptverteilertafeln, Generatortafeln und industriellen Steuerungssystemen installiert.
Moderne ACBs, wie sie beispielsweise von hergestellt werdenXifa, sind so konzipiert, dass sie internationale Standards erfüllen und einen zuverlässigen Stromschutz in anspruchsvollen Umgebungen gewährleisten.
Das Funktionsprinzip eines offenen Leistungsschalters basiert auf der Lichtbogenunterbrechung in Luft bei Atmosphärendruck.
Das Design des Lichtbogenschachts ist entscheidend, um ein schnelles Erlöschen des Lichtbogens zu gewährleisten und Schäden an den Kontakten zu minimieren.
| Komponente | Funktion |
|---|---|
| Hauptkontakte | Führen Sie Laststrom und öffnen Sie im Fehlerfall |
| Lichtbogenrutsche | Löscht den Lichtbogen bei Unterbrechung |
| Auslöseeinheit | Erkennt Überlast und Kurzschluss |
| Betriebsmechanismus | Steuert den Öffnungs- und Schließvorgang |
| Hilfskontakte | Statusanzeige bereitstellen |
Erweiterte ACB-Modelle können intelligente Schutzmodule, Kommunikationsschnittstellen und digitale Überwachungssysteme umfassen.
| Parameter | Typischer Bereich |
|---|---|
| Nennstrom (In) | 630A – 6300A |
| Nennspannung (Ue) | 400V – 690V |
| Schaltvermögen (Icu) | Bis zu 100 kA |
| Polen | 3P / 4P |
| Besonderheit | ACB | MCCB |
|---|---|---|
| Aktuelle Bewertung | Bis zu 6300A | Bis zu 1600A |
| Anwendung | Hauptvertrieb | Zweigstromkreise |
| Wartung | Wartungsfähig | Beschränkt |
Xifabietet hochwertige ACB-Lösungen für offene Leistungsschalter, die auf Zuverlässigkeit, Sicherheit und intelligente Steuerung ausgelegt sind.
Es schützt Stromkreise vor Überlast, Kurzschluss und Fehlerzuständen.
Hauptsächlich in Niederspannungs-Hauptverteilungsnetzen.
ACB verwendet Luft zum Lichtbogenlöschen, während VCB Vakuum verwendet.
Eine routinemäßige Inspektion wird jährlich oder gemäß den Herstellerrichtlinien empfohlen.
Der offene Leistungsschalter ACB spielt eine entscheidende Rolle bei der Gewährleistung der elektrischen Sicherheit und Systemzuverlässigkeit in modernen Stromverteilungsnetzen. Wählen Sie einen Hochleistungs-ACB von einem vertrauenswürdigen Hersteller wieXifagewährleistet langfristigen Schutz, betriebliche Effizienz und die Einhaltung globaler Standards.
Wenn Sie auf der Suche nach zuverlässigen und hochwertigen ACB-Lösungen für offene Leistungsschalter sind, die auf Ihre Anwendungsanforderungen zugeschnitten sind,Kontaktieren Sie unsnoch heute für professionellen Support und wettbewerbsfähige Preise.
