Wie verbessert ein Nullsystem-Stromwandler vom Donut-Typ den Erdschlussschutz?

Artikelzusammenfassung: A Nullsystem-CT-Stromwandler, Donut-Typist eine wichtige Sensorkomponente zur Erkennung von Erdschlüssen, Leckströmen und Isolationsstörungen in elektrischen Systemen. Da die Leiter von einem Ringkern umgeben sind, kann der Fehlerstrom erkannt werden, der entsteht, wenn die Vektorsumme der Phasenströme nicht mehr Null ist. In diesem Artikel werden Funktionsprinzip, Aufbau, technische Eigenschaften, Anwendungen, Auswahlüberlegungen und warum zuverlässige Fertigungsqualität für moderne Stromschutzsysteme wichtig ist, erläutert.

Inhaltsverzeichnis

1. Was ist ein Nullsystem-CT-Stromwandler vom Donut-Typ?
2. Wie funktioniert ein Donut-Typ-Nullsequenz-CT?
3. Was sind die wichtigsten Konstruktionsmerkmale?
4. Welche technischen Spezifikationen sollten Käufer berücksichtigen?
5. Wo wird häufig ein Nullsequenz-CT eingesetzt?
6. Wie sollten Sie das richtige Nullsequenz-CT auswählen?
7. Was sind die Hauptvorteile?
8. FAQ zum Nullsystem-CT-Stromwandler vom Donut-Typ
9. Abschluss

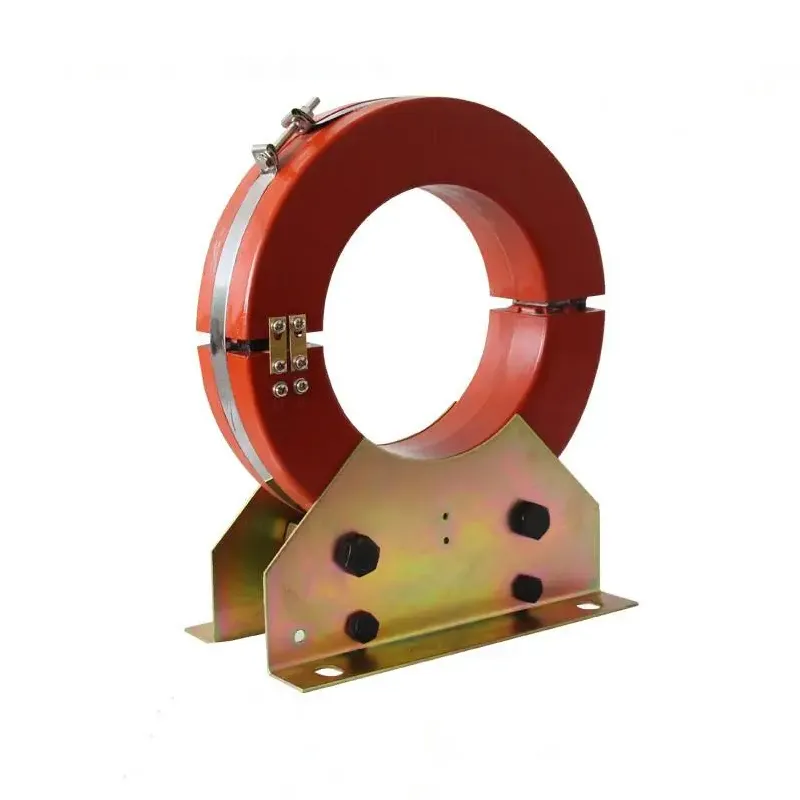

Was ist ein Nullsystem-CT-Stromwandler vom Donut-Typ?

Für Elektroingenieure und Energieverteilungsfachleute ist eine genaue Fehlerstromerkennung von entscheidender Bedeutung, um Fehler zu erkennen, bevor sie zu Geräteschäden, Brandgefahr oder unerwarteten Stromunterbrechungen führen. ANullsystem-CT-Stromwandler, Donut-Typist speziell für diesen Zweck konzipiert.

Im Gegensatz zu einem herkömmlichen Stromwandler, der in erster Linie den Strom misst, der durch einen einzelnen Leiter fließt, überwacht ein Nullsystem-Stromwandler die kombinierte magnetische Wirkung mehrerer Leiter, die durch seinen Ringkern verlaufen. Unter normalen dreiphasigen Bedingungen beträgt die Vektorsumme der Phasenströme ungefähr Null. Wenn ein Leck oder ein Erdschluss auftritt, entsteht ein Ungleichgewicht, das einen messbaren Nullstrom erzeugt.

Laut den Produktinformationen vonXiFaSein Nullsystem-Stromwandler verwendet einen Ringkern und eine Sekundärwicklung und ist für Anwendungen wie Erdschlussschutz, Leckstromerkennung, Isolationsüberwachung und Relaisschutz konzipiert. Das Produkt ist für 50-Hz-Stromnetze und verschiedene Sternpunktkonfigurationen geeignet.

Für Käufer, die einen Donut-Typ mit Nullsystem-CT-Stromwandler suchen, ist es wichtig, sowohl das elektrische Prinzip als auch die physikalische Konstruktion zu verstehen, bevor sie sich für ein Modell entscheiden.

Wie funktioniert ein Donut-Typ-Nullsequenz-CT?

Das Funktionsprinzip basiert auf dem magnetischen Gleichgewicht der durch die CT-Apertur verlaufenden Leiter. In einem gesunden Dreiphasenstromkreis gleichen sich die Ströme normalerweise aus, sodass der resultierende magnetische Fluss im Ringkern sehr gering bleibt.

Wenn ein Isolationsfehler oder ein Erdschluss auftritt, nimmt ein Teil des Stroms einen unbeabsichtigten Weg zur Erde. Das aktuelle Gleichgewicht ist daher gestört. Der resultierende magnetische Restfluss induziert ein Sekundärsignal, das an ein Schutzrelais, ein Überwachungsinstrument oder ein anderes Steuergerät übertragen werden kann.

Der vereinfachte Erkennungsprozess kann wie folgt verstanden werden:

1. Phasenleiter verlaufen durch den Ringkern des Stromwandlers.
2. Der CT erfasst kontinuierlich das kombinierte Magnetfeld.
3. Ein Stromungleichgewicht erzeugt einen Nullsystemstrom.
4. Die Sekundärwicklung erzeugt ein entsprechendes elektrisches Signal.
5. Das Schutzsystem wertet das Signal aus.
6. Bei Überschreiten der voreingestellten Schutzschwelle kann das Relais einen Alarm oder eine Stromkreisunterbrechung auslösen.

Diese Anordnung bietet eine praktische Methode zur Erkennung relativ kleiner Fehlerströme, ohne dass an jedem einzelnen Leiter ein herkömmlicher Stromwandler erforderlich ist.

Was sind die wichtigsten Konstruktionsmerkmale?

Die Leistung eines Donut-Nullsystem-Stromwandlers hängt stark von seinem Magnetkern, seiner Wicklung, seinem Isolationssystem, seinem Gehäuse und seiner Fertigungsgenauigkeit ab. XiFa gibt an, dass sein Produkt verwendet wirdSauerstofffreier Kupferlackdrahtzum Wickeln und hochpermeable Siliziumstahlbleche für den Magnetkern. Diese Materialauswahl soll die elektrische Leitfähigkeit, mechanische Festigkeit und Empfindlichkeit gegenüber kleinen Nullströmen unterstützen.

Ringförmiger Magnetkern

Der kreisförmige Kern erzeugt einen geschlossenen magnetischen Pfad um die Leiter. Eine hohe magnetische Permeabilität trägt dazu bei, dass der Stromwandler effektiv auf relativ kleine Restströme reagiert.

Sekundärwicklung

Die Sekundärwicklung wandelt den erfassten magnetischen Fluss in ein nutzbares elektrisches Signal für Schutz- und Überwachungsgeräte um. Die Wicklungsqualität wirkt sich direkt auf die Signalkonsistenz und die Langzeitzuverlässigkeit aus.

Isolierung und Kapselung

Die Produktstruktur kann ein Gehäuse aus Epoxidharz oder Silikonkautschuk enthalten. Ein solcher Schutz trägt dazu bei, die Widerstandsfähigkeit gegen Feuchtigkeit und Umweltverschmutzung zu verbessern, was besonders in der Elektroverteilungsumgebung wichtig ist.

Solid-Core- und Split-Core-Optionen

Die Installationsanforderungen können variieren. Solid-Core-Designs erfordern im Allgemeinen, dass Kabel vor dem Anschluss durch den Stromwandler geführt werden, wohingegen Split-Core-Konfigurationen für Retrofit-Projekte nützlich sein können, bei denen das Trennen bestehender Leiter unerwünscht ist.

Welche technischen Spezifikationen sollten Käufer berücksichtigen?

Die Wahl eines CT sollte niemals nur vom physischen Durchmesser abhängen. Elektrische Kompatibilität, Relaisanforderungen, Leiteranordnung und Installationsbedingungen sollten alle gemeinsam bewertet werden.

In den veröffentlichten Spezifikationen des Herstellers sind mehrere LXK-Modelle aufgeführt, darunter die Versionen Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 und Φ240, mit unterschiedlichen Relais-, Anschluss-, Skalenwert- und Primärstromkombinationen. Käufer sollten die genaue Konfiguration vor der Bestellung mit dem Hersteller abklären.

Wo wird häufig ein Nullsequenz-CT eingesetzt?

Aufgrund der Fähigkeit, Fehlerströme zu erkennen, eignet sich dieser Stromwandlertyp für ein breites Spektrum elektrischer Schutzanwendungen. Es kann in Schutzsysteme integriert werden, bei denen die Früherkennung von Leckagen oder Erdschlüssen wichtig ist.

• Erdschlussschutz:Erkennt Fehlerströme im Zusammenhang mit Fehlern zur Erde.
• Leckstromüberwachung:Hilft bei der Identifizierung abnormaler Strompfade.
• Isolationsüberwachung:Unterstützt die Identifizierung sich verschlechternder Isolationsbedingungen.
• Stromverteilungssysteme:Bietet Fehlerstrominformationen für Schutzrelais.
• Intelligente Netze:Integrierbar in intelligente Überwachungs- und Schutzsysteme.
• Industrieausrüstung:Hilft bei der Überwachung elektrischer Geräte, wenn eine kontinuierliche Fehlererkennung erforderlich ist.
• Aufbau elektrischer Netzwerke:Unterstützt elektrische Sicherheit und Verteilungsschutz.
• Schienenverkehrssysteme:Kann in spezielle elektrische Überwachungssysteme integriert werden.

Zu den Anwendungsbereichen seiner Nullsequenz-CT-Produkte zählt XiFa insbesondere intelligente Netze, den Schienenverkehr, elektrische Gebäudesysteme und die Überwachung von Industrieanlagen.

Wie sollten Sie das richtige Nullsequenz-CT auswählen?

Für Beschaffungsteams umfasst die Auswahl des richtigen Modells mehr als nur die Auswahl des größten verfügbaren Kerns. Eine systematische Bewertung kann Kompatibilitätsprobleme reduzieren und die Installationseffizienz verbessern.

1. Überprüfen Sie die Kabelanordnung.Bestätigen Sie die Anzahl und Anordnung der Leiter, die durch die CT-Öffnung verlaufen.
2. Messen Sie die erforderliche Blende.Achten Sie darauf, dass der Innendurchmesser ausreichend Freiraum für die vorhandenen Kabel bietet.
3. Bestätigen Sie das Schutzrelais.Die Eigenschaften des CT-Ausgangs und des Relais müssen kompatibel sein.
4. Überprüfen Sie das elektrische System.Überprüfen Sie Frequenz, Neutralleiterkonfiguration, Erdungsmethode und andere Systemanforderungen.
5. Bewerten Sie die Installationsumgebung.Feuchtigkeit, Verschmutzung, Temperatur und verfügbarer Einbauraum können Einfluss auf die entsprechende Konstruktion haben.
6. Berücksichtigen Sie Nachrüstanforderungen.Split-Core-Designs können mehr Komfort bieten, wenn vorhandene Kabel nicht einfach getrennt werden können.
7. Überprüfen Sie die Herstellerqualität.Kernmaterial, Wickelmaterialien, Isolierung, Prüfverfahren und Fertigungskonsistenz sollten vor der Massenbeschaffung berücksichtigt werden.

Für internationale Käufer, die von einem chinesischen Hersteller oder Lieferanten beziehen, sollten vor dem Kauf technische Unterlagen und eine Modellbestätigung eingeholt werden. Dies ist besonders wichtig, wenn der Stromwandler in ein größeres Schutzsystem integriert werden soll.

Was sind die Hauptvorteile?

Ein richtig ausgewählter Donut-Nullsystem-Stromwandler kann mehrere praktische Vorteile für elektrische Schutzsysteme bieten:

• Hohe Empfindlichkeit:Ein geeigneter Magnetkern kann helfen, kleine Fehlerströme zu erkennen.
• Kompakter Aufbau:Die Ringkonfiguration passt effizient um vorhandene Leiter.
• Nicht-intrusive Erfassung:Die Stromerkennung wird erreicht, ohne dass die Primärwicklung in Reihe mit dem Stromkreis geschaltet werden muss.
• Schutzintegration:Sekundärsignale können an Schutzrelais und Überwachungsgeräte angeschlossen werden.
• Flexible Installation:Die verfügbaren Konstruktionsoptionen können unterschiedliche Installationsszenarien berücksichtigen.
• Breites Anwendungsspektrum:Geeignet für Industrie-, Gewerbe-, Infrastruktur- und Stromverteilungsumgebungen.

Das Produktdesign von XiFa kombiniert einen Ringkern mit einer Sekundärwicklung und einem Schutzgehäuse, während bei der angegebenen Materialauswahl Leitfähigkeit, mechanische Festigkeit und magnetische Empfindlichkeit im Vordergrund stehen.

FAQ zum Nullsystem-CT-Stromwandler vom Donut-Typ

Wofür wird ein Nullsystem-Stromwandler vom Donut-Typ verwendet?

Es wird hauptsächlich zur Erkennung von Nullströmen oder Fehlerströmen verwendet, die durch Erdschlüsse, Leckströme und Isolationsprobleme verursacht werden. Das resultierende Signal kann an Schutzrelais oder Überwachungsgeräte weitergeleitet werden.

Wie erkennt ein Donut-Stromwandler einen Erdschluss?

Die Leiter verlaufen durch den Ringkern. Unter ausgeglichenen Bedingungen heben sich ihre magnetischen Wirkungen weitgehend auf. Ein Erdschluss erzeugt ein Ungleichgewicht und erzeugt einen Restmagnetfluss, den der Stromwandler in ein sekundäres elektrisches Signal umwandelt.

Welche Kerngrößen sind verfügbar?

In den referenzierten XiFa-Produktinformationen sind LXK-Modelle mit den Konfigurationen Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 und Φ240 aufgeführt. Genaue Spezifikationen sollten je nach ausgewähltem Modell und Schutzanwendung überprüft werden.

Kann ein Nullsystem-Stromwandler für Retrofit-Projekte verwendet werden?

Ja. Solid-Core- und Split-Core-Strukturen erfüllen unterschiedliche Installationsanforderungen. Ein Split-Core-Design kann dort von Vorteil sein, wo vorhandene Kabel während der Installation nicht getrennt werden können.

Was muss ich bei der Angebotsanfrage angeben?

Beschaffungsteams sollten idealerweise die erforderliche Kernöffnung, Systemfrequenz, Leiteranordnung, Relaismodell, Verbindungsmethode, Primärstromanforderungen, Installationsumgebung und Menge bereitstellen. Die Bereitstellung dieser Details hilft einem chinesischen Hersteller oder Lieferanten, eine kompatible Konfiguration effizienter zu empfehlen.

Abschluss

A Nullsystem-CT-Stromwandler, Donut-Typbietet einen gezielten und praktischen Ansatz zur Fehlerstromerkennung und ist damit wertvoll für den Erdschlussschutz, die Leckageüberwachung, die Isolationsüberwachung und den intelligenten elektrischen Schutz. Sein Ringkern, die Sekundärwicklung, die Isolationsstruktur und die Installationskonfiguration beeinflussen alle die Systemleistung. Die veröffentlichten Produktinformationen von XiFa heben hochpermeablen Siliziumstahl, sauerstofffreien Kupferlackdraht, mehrere LXK-Kerngrößen und Kompatibilität mit 50-Hz-Stromversorgungssystemen hervor.
