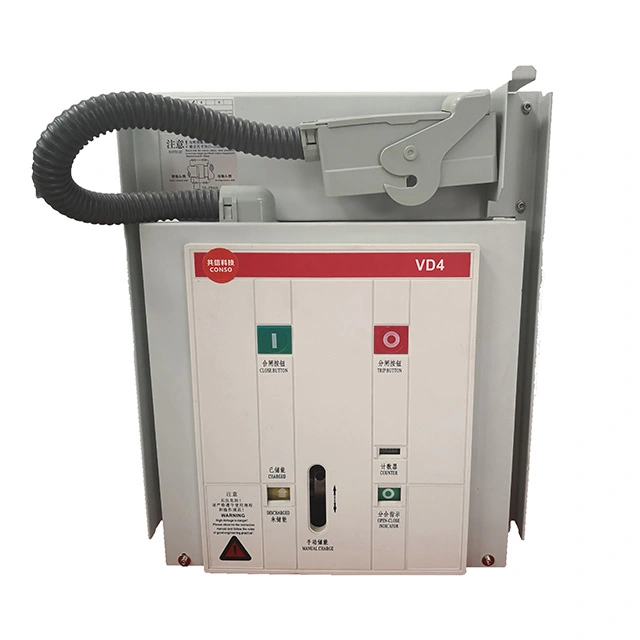

Der Vakuum-Leistungsschalter VCB wird üblicherweise in Mittelspannungsleitungen mit 10 bis 35 kV eingesetzt. Es handelt sich um einen Innentyp, bei dem der Leistungsschalter in der Schaltanlage vom Typ HXGN oder KYN28 installiert ist, kombiniert mit einem Trennschalter und einem Erdungsschalter. Der Vakuum-Leistungsschalter für den Außenbereich ist auf einem Mast montiert, wobei der Trennschalter in die Schaltanlage integriert ist.
Auf der Rückseite des Vakuum-Leistungsschalters VCB befindet sich auf der Rückseite des Vakuum-Leistungsschalters VCB ein Isolierzylinder oder Gusspol als Isolier- und Kapselungsmaterial für Vakuum-Unterbrecher. Allerdings ist dieOffener Leistungsschalter ACBVerwenden Sie Umgebungsluft, um den Lichtbogen durch Splitter zu löschen. Der offene Leistungsschalter ACB wird immer häufiger in Niederspannungsverteilungskreisen eingesetzt. Es verfügt über eine Eingangs- und Ausgangssammelschiene auf der Rückseite.
Der Vakuum-Leistungsschalter VCB wird funktionell in der Mittelspannungsverteilungsleitung eingesetzt und dient dem Schutz von Verteilungstransformatoren und Stromverteilungsleitungen. In der Zwischenzeit muss es mit dem unabhängigen Relais kombiniert werden, um die Schutzfunktion wie Differentialschutz, Erdungsschutz usw. zu erfüllen. Der offene Leistungsschalter ACB wird jedoch auf den Niederspannungsstromkreis angewendet, der den Stromkreis und die Elektrogeräte schützen soll. Es verfügt über eine eingebaute Auslöseeinheit, um die Schutzfunktion zu erfüllen, wie z. B. Langzeitschutz und Erdungsschutz.
