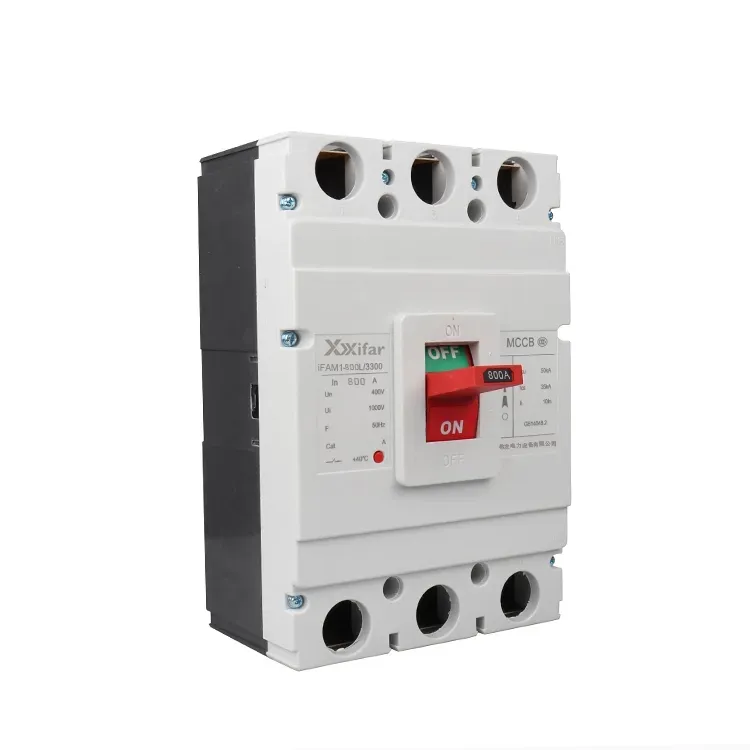

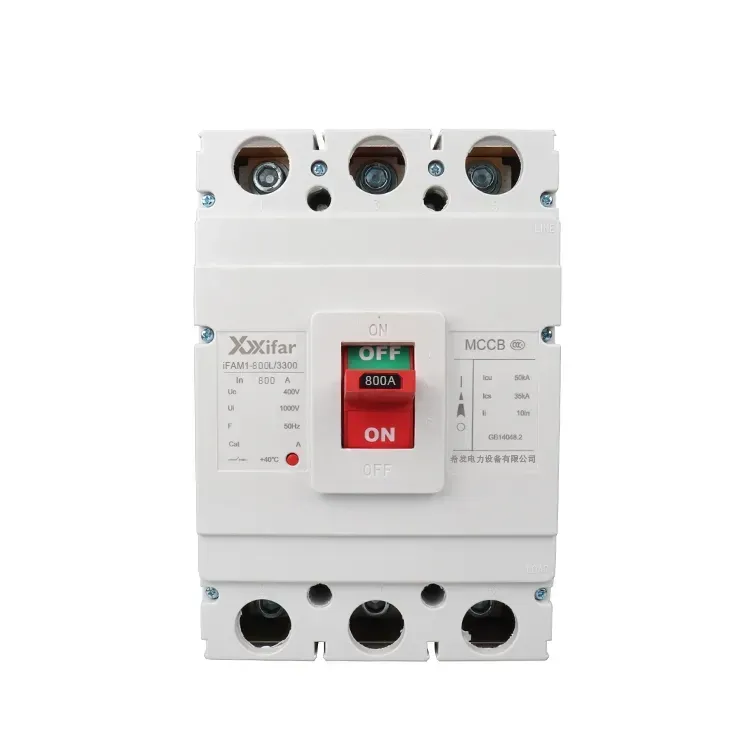

800 Ampere 4-poliger elektrischer Leistungsschalter mit geformtem Gehäuse

Ein 800-Ampere-4-poliger elektrischer Kompaktleistungsschalter mit Kompaktgehäuse kann einen thermisch-magnetischen Auslöser oder einen elektronischen Auslöser ausrüsten, um den unterschiedlichen Anforderungen des Kunden gerecht zu werden. Darüber hinaus ermöglicht die Erweiterungseinheit, wie Unterspannungsauslösespule, Fehlerstromschutzschalter und Motorschutzeinheit, einem 800-Ampere-4-poligen elektrischen Kompaktleistungsschalter mit Kompaktgehäuse mehr Funktionen, um den Anwendungsanforderungen gerecht zu werden. Die Einführungsschutzfunktion wird wie folgt dargestellt.

Schutzfunktionen thermisch-magnetischer Auslöser:

1. Überlastschutz:

Wenn der Strom des Stromkreises den Nennwert überschreitet, erwärmt sich der Bimetallstreifen eines 800-A-4-poligen elektrischen MCZB-Leistungsschalters mit geformtem Gehäuse und verbiegt sich, wodurch der Auslösemechanismus aktiviert wird. Die Auslösezeit ist umgekehrt proportional zum Quadrat des Stroms.

2. Kurzschlussschutz:

Im Falle eines Kurzschlusses erzeugt ein hoher Fehlerstrom eine elektromagnetische Kraft, die den Auslösemechanismus nahezu augenblicklich in Betrieb setzt.

Daher bieten thermisch-magnetische 800-A-4-polige MCCBs typischerweise einen zweistufigen Schutz, nämlich einen Langzeitverzögerungsschutz und einen Sofortschutz. Es wird auch als nicht selektiver Typ bezeichnet.

Schutzfunktionen elektronischer Auslöser

1. Überlastschutz:

Ein Mikroprozessor an einem 800-Ampere-4-poligen elektrischen Kompaktleistungsschalter mit Kompaktgehäuse überwacht und berechnet kontinuierlich den Stromkreis, um einen genauen Schutz zu gewährleisten.

2. Kurzschlussschutz:

Bei einem Kurzschluss wird eine voreingestellte Verzögerung an einem 4-poligen 800-A-MCC-Leistungsschalter mit Kompaktgehäuse angewendet, um Selektivität zu erreichen.

3. Kurzschlussschutz:

Unter schwerwiegenden Fehlerbedingungen löst der 800-A-4-polige elektrische Kompaktleistungsschalter mit Kompaktgehäuse ohne Verzögerung aus, um den Stromkreis zu isolieren.

4. Erdschlussschutz:

Es dient zum Erkennen und Unterbrechen von Erdschlussströmen an einem 4-poligen 800-A-MCC-Leistungsschalter mit Kompaktgehäuse.

Daher bieten elektronische 800-A-4P-MCCBs im Allgemeinen einen vierstufigen Schutz, nämlich Langzeitverzögerungsschutz, Kurzzeitverzögerungsschutz, Sofortschutz und Erdschlussschutz. Der elektronische 800A 4P MCCB wird auch als selektiver MCCB bezeichnet.

Zusätzliche Schutzfunktionen:

1. Unterspannungsschutz:

Ein 800-A-4-poliger elektrischer Kompaktleistungsschalter mit Kompaktgehäuse kann auch mit einem Unterspannungsauslöser ausgestattet sein, der den 800-A-Leistungsschalter mit Kompaktgehäuse automatisch auslöst, wenn die Versorgungsspannung unter einen definierten Schwellenwert fällt.

2. Fehlerstromschutz:

Bestimmte Ausführungen, wie z. B. Fehlerstromschutzarten, können Erdschlüsse erkennen und bieten Schutz vor elektrischem Schlag.

3. Motorschutz:

Motorschutz-MCCBs sind speziell für Motorstromkreise konzipiert und verwenden häufig eine D-Auslösecharakteristik, um hohe Einschaltströme während des Anlaufs zu bewältigen.

Parameter des 800 Ampere 4-poligen elektrischen Leistungsschalters mit Kompaktgehäuse:
