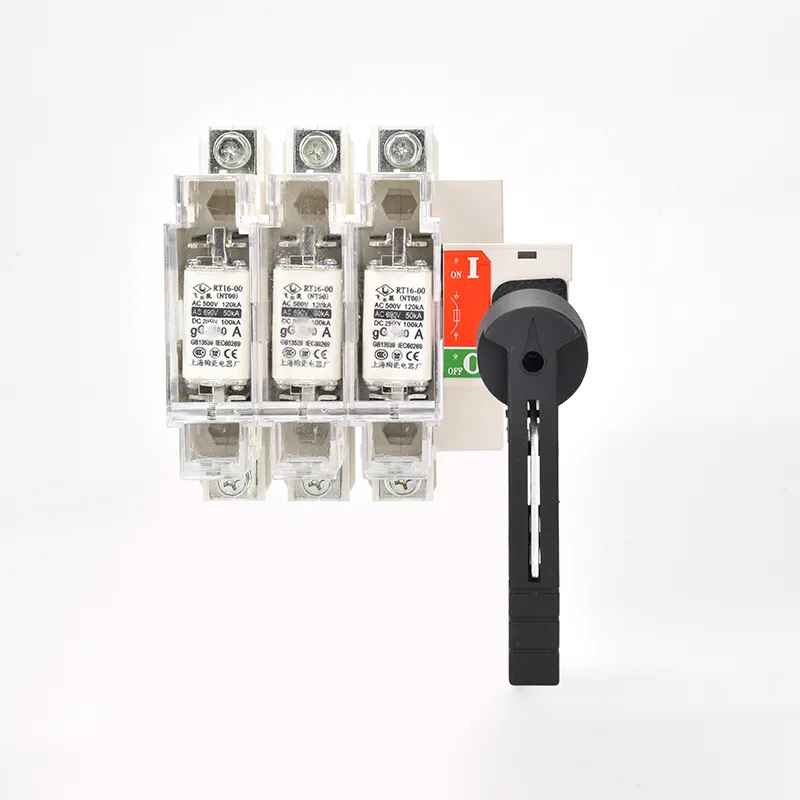

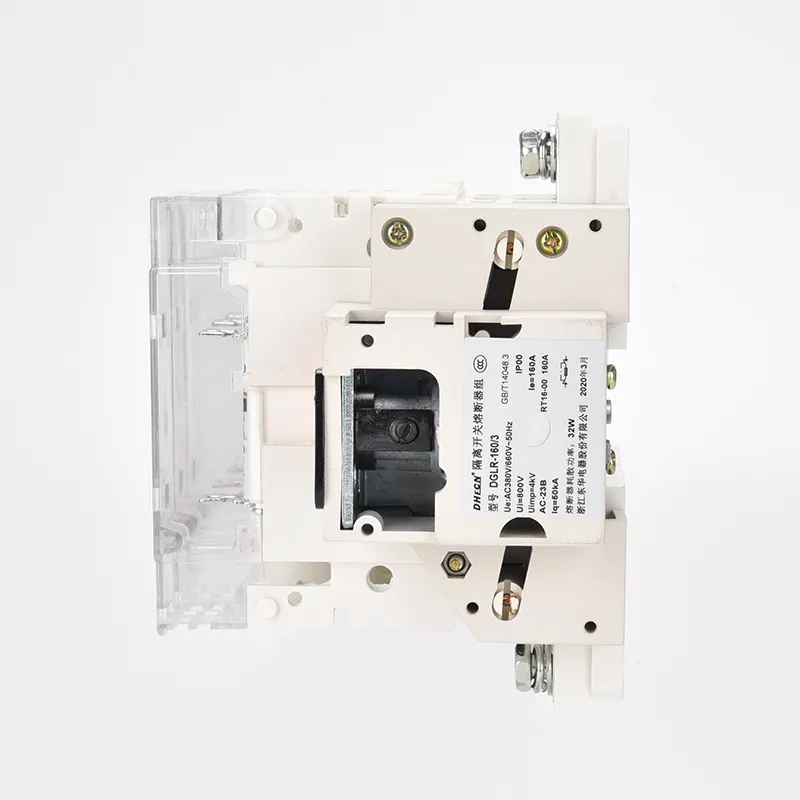

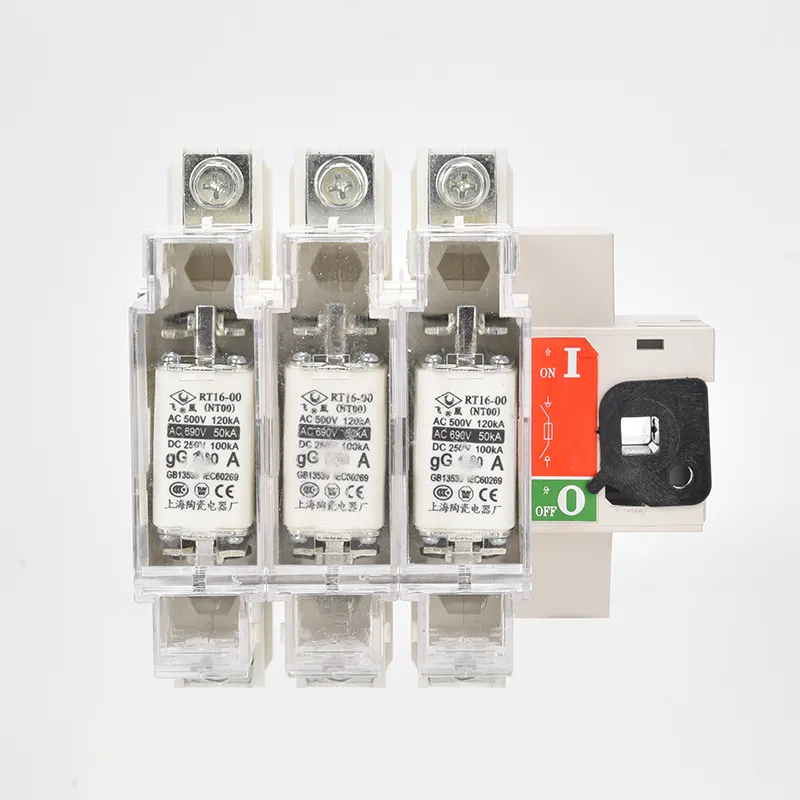

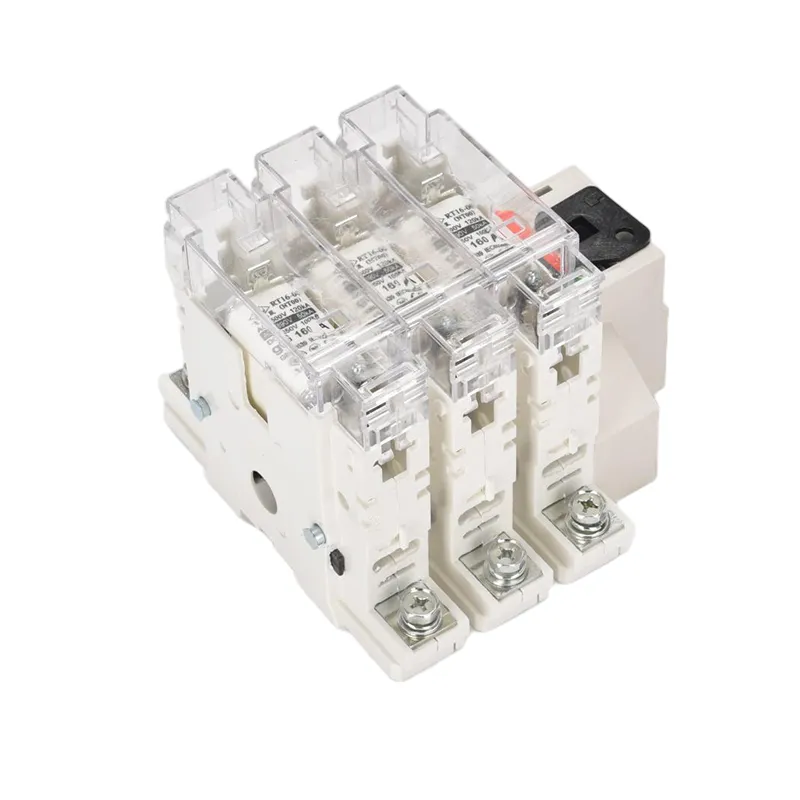

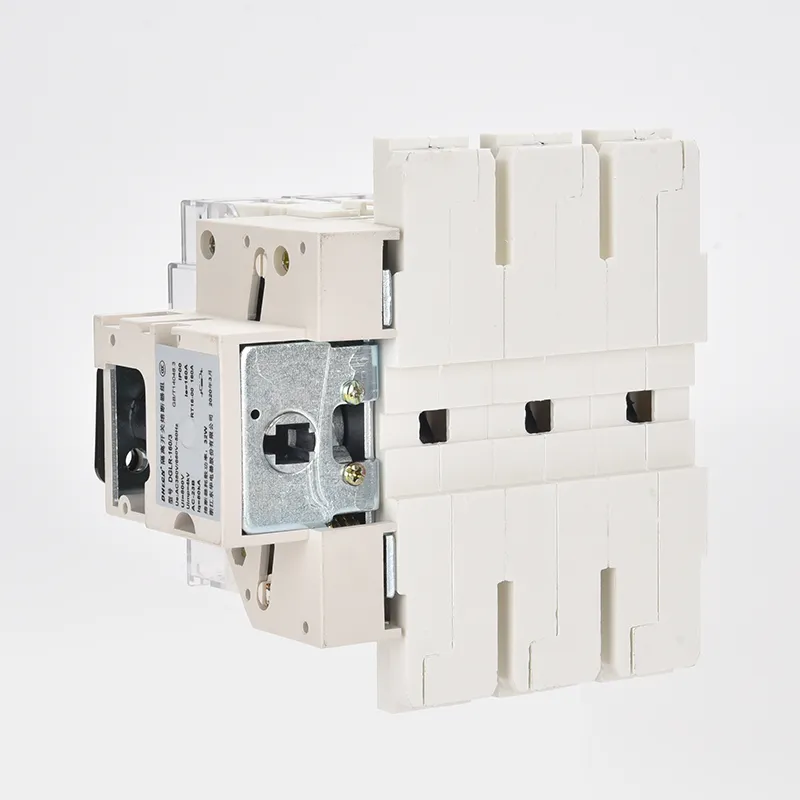

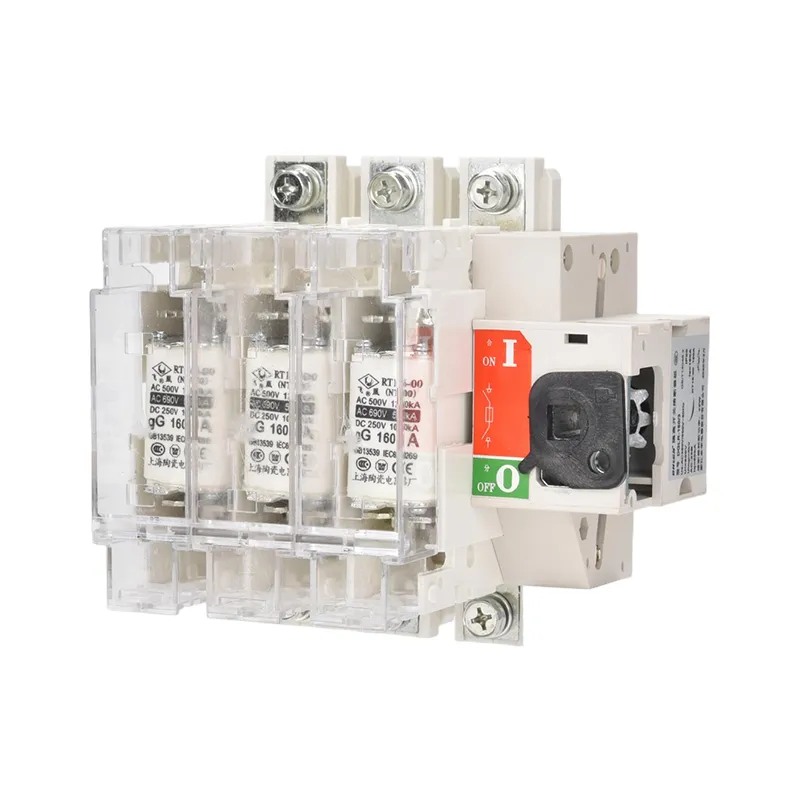

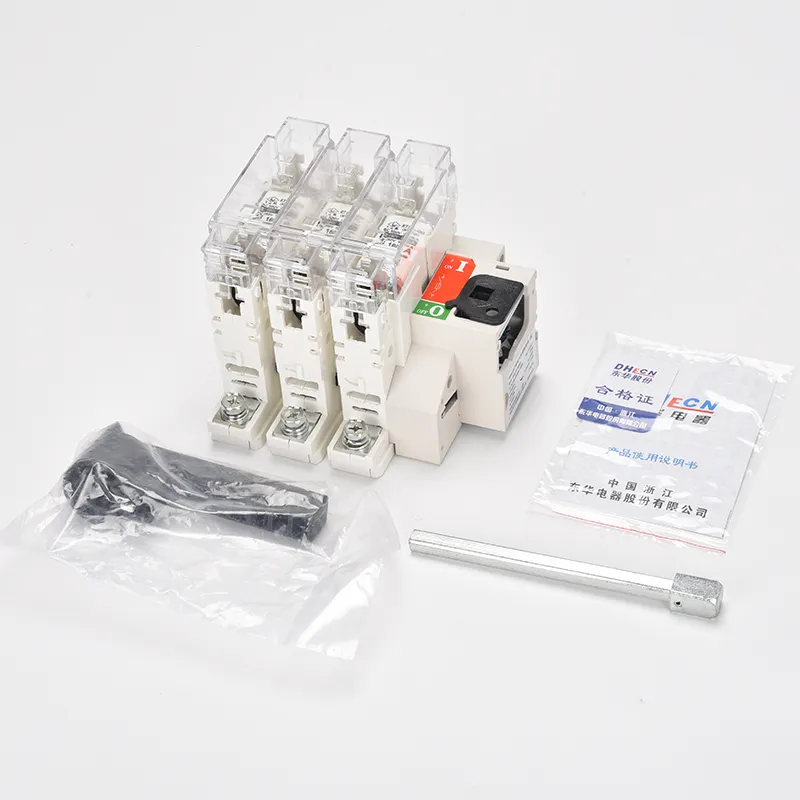

100a dreipoliger 3-Phasen-Trennschalter mit Sicherung

Um ein reibungsloses Benutzererlebnis zu gewährleisten, verwendet Wenzhou XiFa Electric Power Equipment Co., Ltd nicht nur hochwertige Rohstoffe für jeden dreipoligen 3-Phasen-Trennschalter mit 100 A-Sicherungen, z. B. flammhemmende technische Kunststoffe für die Schläuche, um eine bessere Leistung in Bezug auf mechanische Festigkeit und Isolationsschutz zu erzielen, sondern unterzieht sich auch den erforderlichen Werkstests für jeden dreipoligen 3-Phasen-Trennschalter mit 100 A-Sicherungen, wie z Leistung des Mechanismus.

Anfrage absenden

Produktbeschreibung

Funktionen eines 100-A-Trennschalters mit dreipoliger 3-Phasen-Sicherung

1.Stromisolierung: Wenn die elektrische Verkabelung überprüft oder gewartet werden muss, unterbricht der 100-A-Trennschalter mit dreipoliger 3-Phasen-Sicherung die Stromversorgung, um die Sicherheit der Arbeiter zu gewährleisten.

2. Leistungssteuerung: Ermöglicht das Ein- und Ausschalten des Stromkreises und sorgt so für einen normalen und zuverlässigen Systembetrieb.

3. Fehlerunterbrechung: Im Falle eines Kurzschlusses oder einer Überlastung schmilzt das Sicherungselement, unterbricht den Strom und schützt Motoren und andere angeschlossene Geräte vor elektrischen Schäden.

4. Schaltkreis- und Geräteschutz: Durch den Schutz vor anormalen Bedingungen trägt der Schalter zur Aufrechterhaltung der Schaltkreisstabilität bei und verlängert die Lebensdauer von Kabeln und Geräten.

Merkmale eines 100-A-Trennschalters mit dreipoliger 3-Phasen-Sicherung

1.Integriertes Design: Kombiniert die Funktionen einer Sicherung und eines Isolators in einem Gerät und sorgt so für hohe Zuverlässigkeit.

2.Kompakte Bauweise: Klein, einfach zu installieren und platzsparend.

3. Einfacher Sicherungswechsel: Der Schalter und die Sicherung sind separate Komponenten, sodass der Sicherungswechsel schnell und bequem erfolgt.

4. Breite Anwendbarkeit: Geeignet für den Einsatz in verschiedenen Niederspannungskreisen.

100a Triple Pole 3 Phase Fused Isolator Switch

Produktparameter:

Rahmenstrom A	Nennstrom der Sicherung (A)	Art der Sicherung
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

der Fronttyp

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 bis 00 °C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0 bis 00 °C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-400 ~ 630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

der Aside-Typ

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 bis 00 °C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 bis 00 °C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-400 ~ 630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

100a Triple Pole 3 Phase Fused Isolator Switch

Produkt-FAQ:

F: Welche Art von Sicherungen werden im 100-A-Trennschalter mit dreipoliger 3-Phasen-Sicherung verwendet?

A: Es werden Sicherungseinsätze mit hoher Ausschaltkapazität (HBC) verwendet, die typischerweise für Niederspannungsanwendungen ausgelegt sind. Diese Sicherungen dienen dazu, Fehlerströme schnell und zuverlässig zu unterbrechen und so den Schutz nachgeschalteter Geräte zu gewährleisten.

F: Welche Materialien werden hauptsächlich bei der Konstruktion eines dreipoligen, dreiphasigen 100-A-Trennschalters mit Sicherungen verwendet?

A: Das Gehäuse besteht normalerweise aus schwer entflammbarem Thermoplast oder Stahlblech, die Kontakte bestehen aus Kupfer oder versilbertem Kupfer für eine bessere Leitfähigkeit und die Sicherungskörper bestehen aus Keramik oder einer verstärkten Verbundisolierung. Der Bediengriff besteht häufig aus Metall mit einer schützenden Kunststoffabdeckung.

F: Ist der 100-A-Trennschalter mit dreipoliger 3-Phasen-Sicherung für die Installation im Freien geeignet?

A: Ja, aber es muss in einem Gehäuse mit einer entsprechenden IP-Schutzart (z. B. IP65 oder höher) installiert werden, um Staub, Feuchtigkeit und Außenbedingungen standzuhalten.
