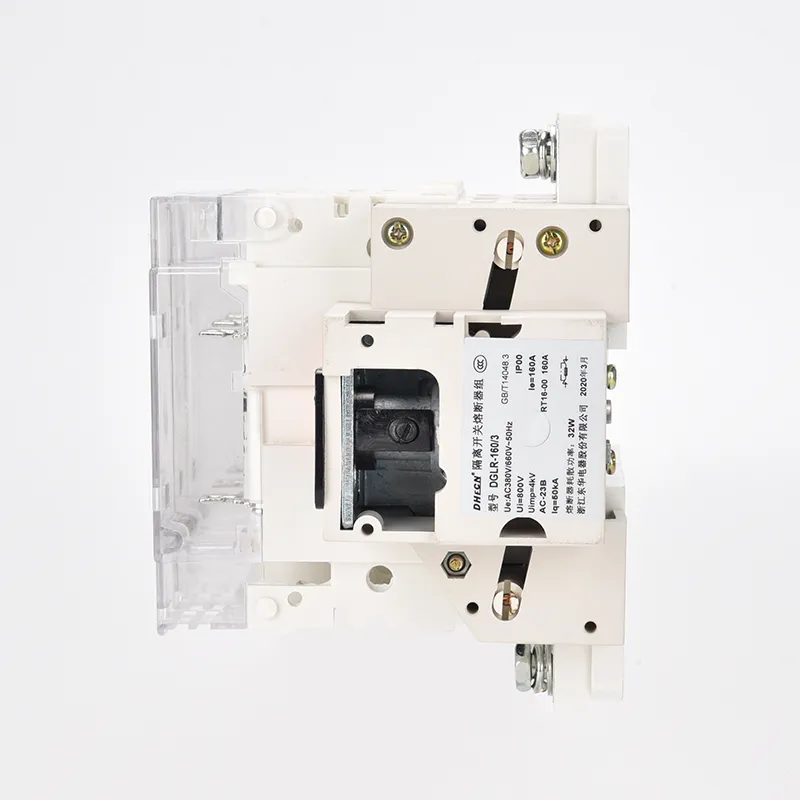

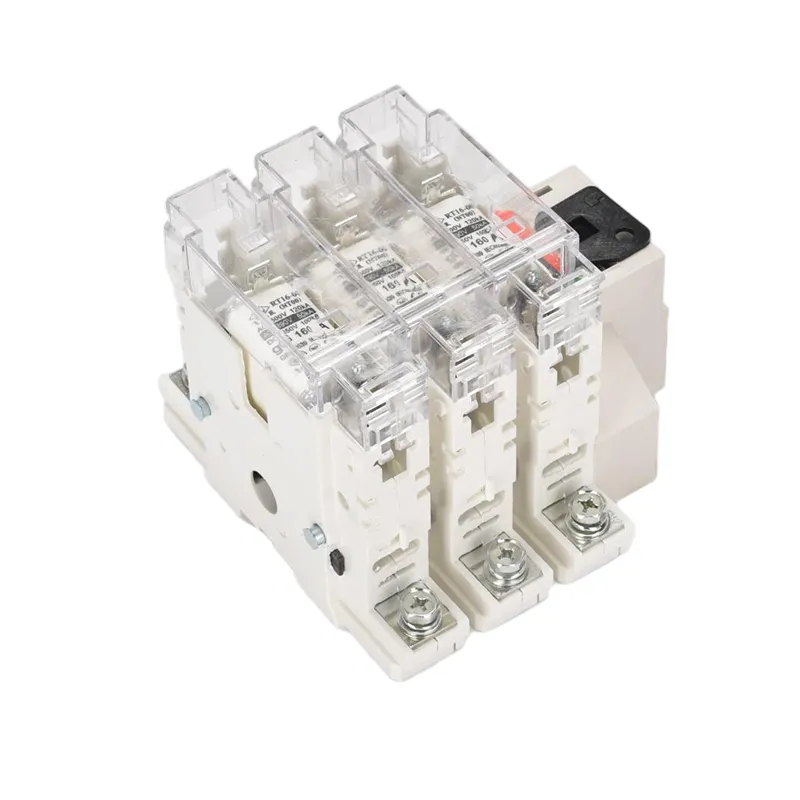

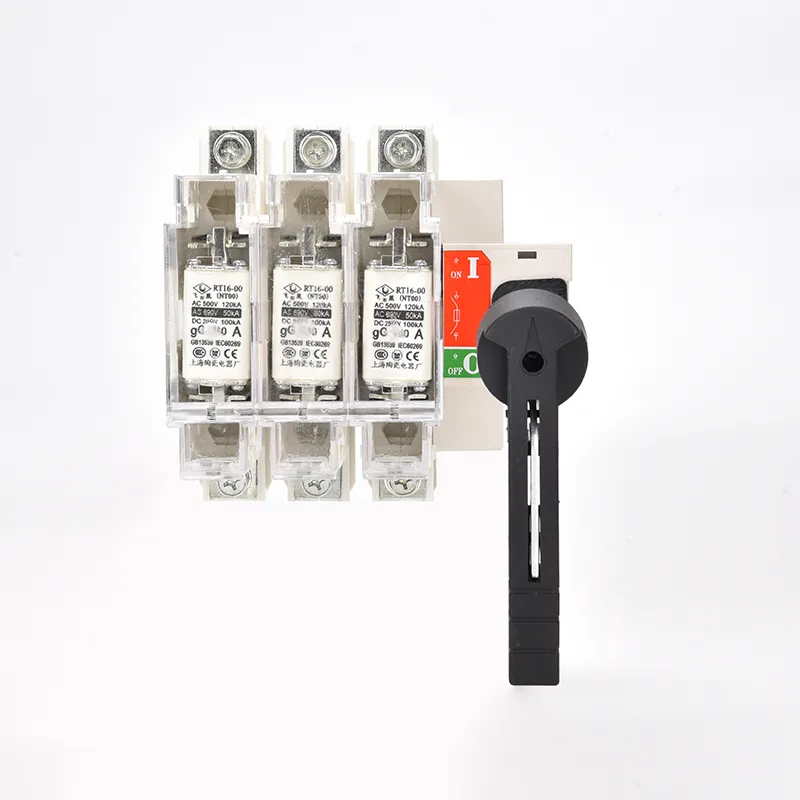

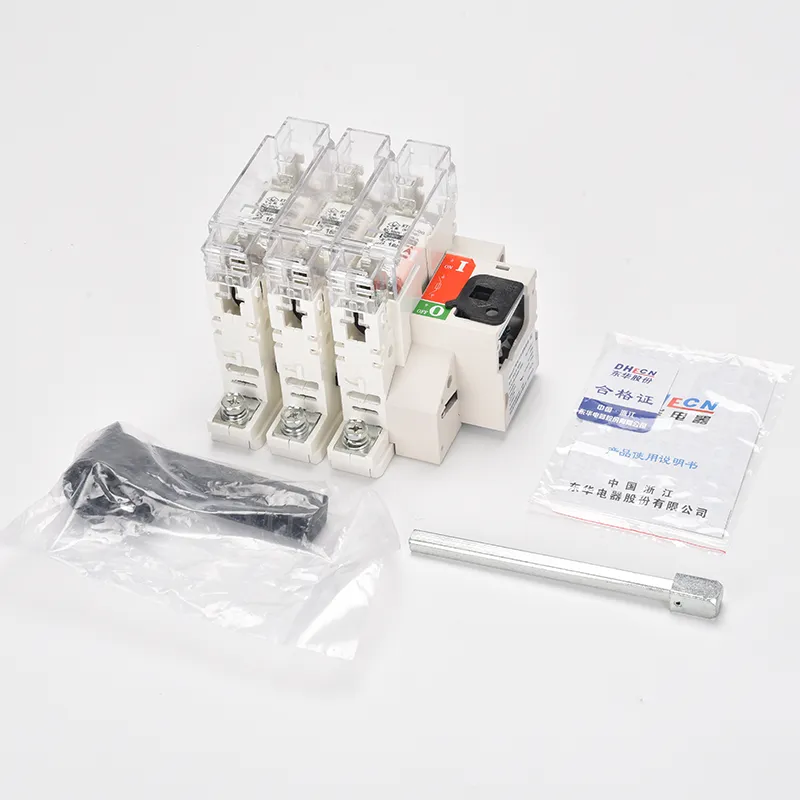

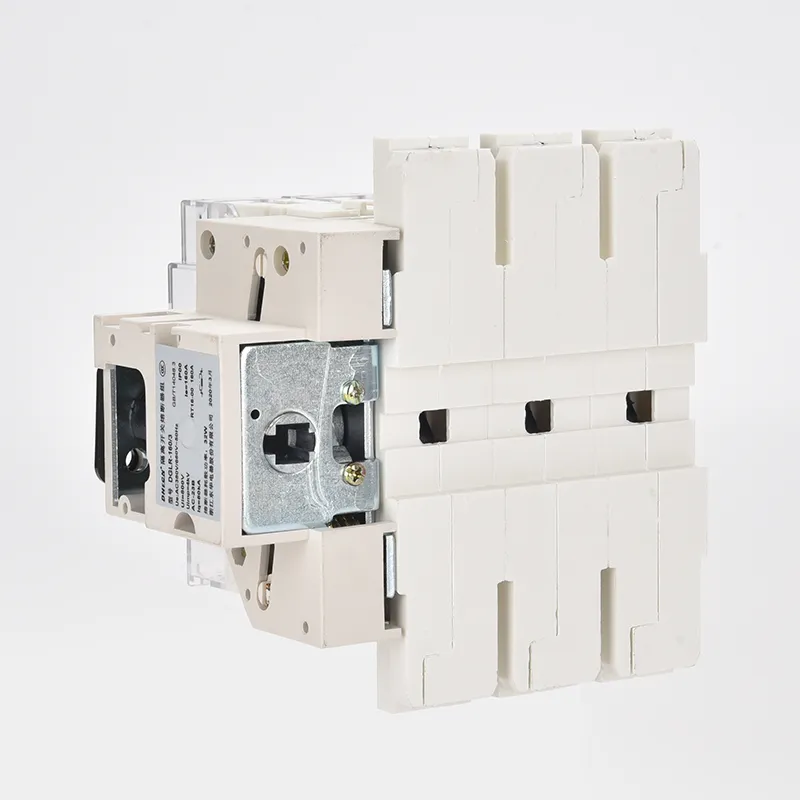

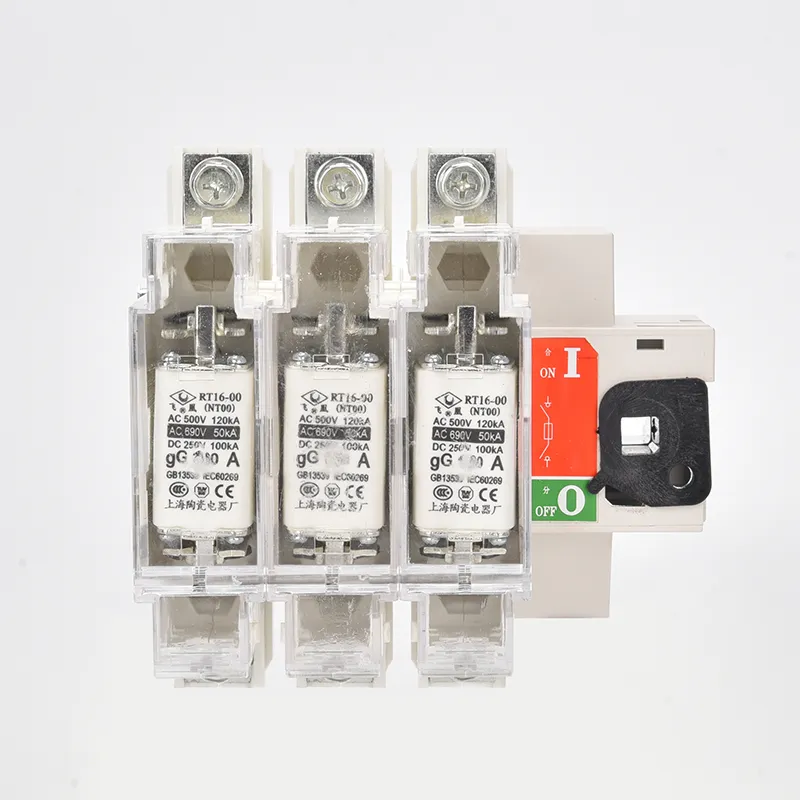

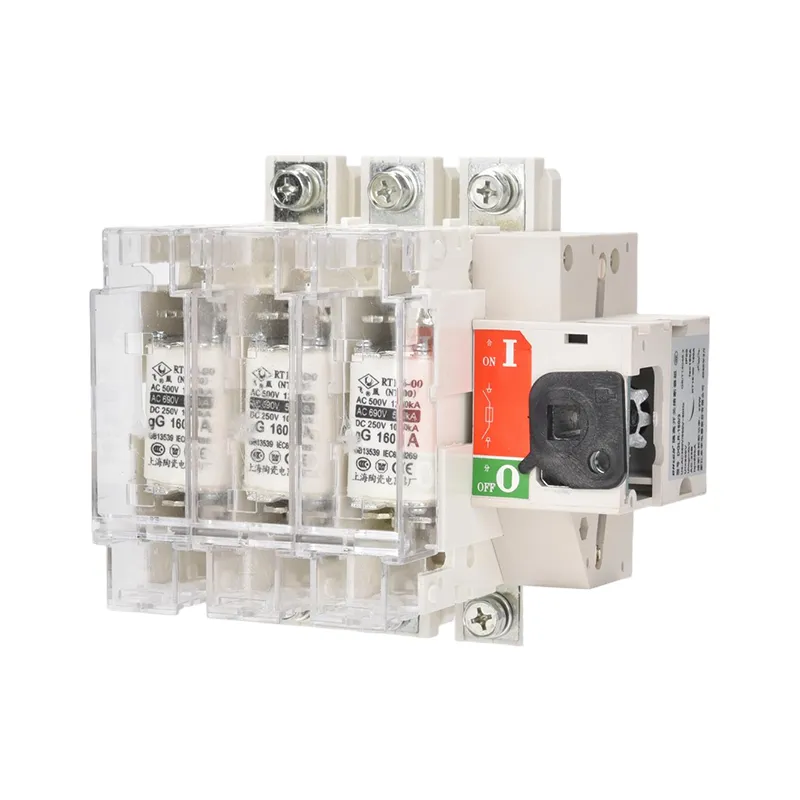

AC-Dreiphasen-Sicherungstrennschalter

Jeder in Wenzhou XiFa Electric Power Equipment Co., Ltd. hergestellte dreiphasige Wechselstrom-Sicherungstrennschalter könnte einen deutlich sichtbaren Unterbrechungspunkt, eine sichere Isolierung der Stromkreise und Schutz vor Kurzschlüssen und Überlastungen bieten. Diese Liebe zum Designdetail minimiert das Risiko während der Wartung und des täglichen Betriebs. Mittlerweile bietet WenZhou XiFa technischen Support, Installationsanleitungen und einen schnellen Reaktionsservice für jeden verkauften dreiphasigen Wechselstrom-Sicherungstrennschalter, um sicherzustellen, dass Kunden während des gesamten Produktlebenszyklus sowohl hochwertige Trennschalter als auch zuverlässigen Support erhalten.

Anfrage absenden

Produktbeschreibung

Ein dreiphasiger Wechselstrom-Sicherungstrennschalter kombiniert die Funktionen eines Isolators und einer Sicherung und bietet sowohl Stromkreistrennung als auch Überstromschutz. Seine strukturellen Merkmale und Vorteile lassen sich wie folgt zusammenfassen:

Strukturelle Merkmale von AC-Dreiphasen-Sicherungstrennschaltern:

1.Kontaktdesign: Der bewegliche Kontakt hat eine gewölbte Struktur, die in der Mitte erhöht ist, um der Breite des Kontaktraums zu entsprechen. Dies gewährleistet in Verbindung mit dem Festkontakt einen zuverlässigen Leiterpfad.

2.Integrierte Sicherung: Ausgestattet mit eingebauten Sicherungen, die einen Überstromschutz bieten. Wenn der Strom den Nennwert überschreitet, schmilzt das Sicherungselement und unterbricht sofort den Stromkreis.

3.Mechanische Verriegelung: Der Schaft ist mit dem Griff verbunden und ein Federspeicher sorgt für schnelles Schalten. Die Geschwindigkeit und Kraft der Betätigung bleiben unabhängig vom manuellen Aufwand konstant.

4.Schutzgehäuse: Das Gehäuse besteht aus glasfaserverstärktem Harz und bietet eine hervorragende Durchschlagsfestigkeit und zuverlässige Isolationsleistung.

Vorteile von dreiphasigen Wechselstrom-Sicherungstrennschaltern:

1. Umfassender Schutz: Kombiniert die Trennfunktion eines Schalters mit dem Überstromschutz einer Sicherung und gewährleistet so eine schnelle Reaktion auf Kurzschlüsse und Überlastungen.

2.Sicher und zuverlässig: Hohe Schaltleistung, starke Strombegrenzungseigenschaften und mechanische Verriegelungsfunktionen erhöhen die Betriebssicherheit.

3. Einfache Wartung: Das modulare Sicherungsdesign ermöglicht einen schnellen Austausch von Sicherungselementen nach einem Fehler, ohne dass die gesamte Einheit ausgetauscht werden muss.

4.Kostengünstig: Eignet sich gut für Niederspannungsanwendungen wie z. B. auf Pads montierte Transformatoren und bietet stabile Leistung zu relativ geringen Kosten.

AC Three Phase Fuse Isolator Switch

Produktparameter:

Rahmenstrom A	Nennstrom der Sicherung (A)	Art der Sicherung
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

der Fronttyp

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 bis 00 °C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0 bis 00 °C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-400 ~ 630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

der Aside-Typ

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 bis 00 °C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 bis 00 °C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-400 ~ 630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Produktwartung:

F: Wie funktioniert die Sicherung im dreiphasigen Wechselstrom-Sicherungstrennschalter?

A: Das Sicherungselement schmilzt, wenn der Strom den Nenngrenzwert überschreitet, wodurch der Stromkreis sofort unterbrochen wird. Dies schützt Kabel, Transformatoren und Geräte vor Schäden durch Überlastung oder Kurzschlüsse.

F: Welche Sicherheitsfunktionen sind im AC-Dreiphasen-Sicherungstrennschalter enthalten?

A: Ein deutlich sichtbarer Bruchpunkt stellt sicher, dass der Bediener die Trennung sehen kann. Mechanische Verriegelungen verhindern unsicheren Betrieb und das Sicherungselement bietet sofortigen Fehlerschutz.

F: Wie einfach ist die Wartung?

A: Die Wartung ist unkompliziert. Das Sicherungsmodul ist austauschbar, wodurch die Ausfallzeit minimal ist und Ersatzteile im Vergleich zu komplexeren Geräten kostengünstig sind.
