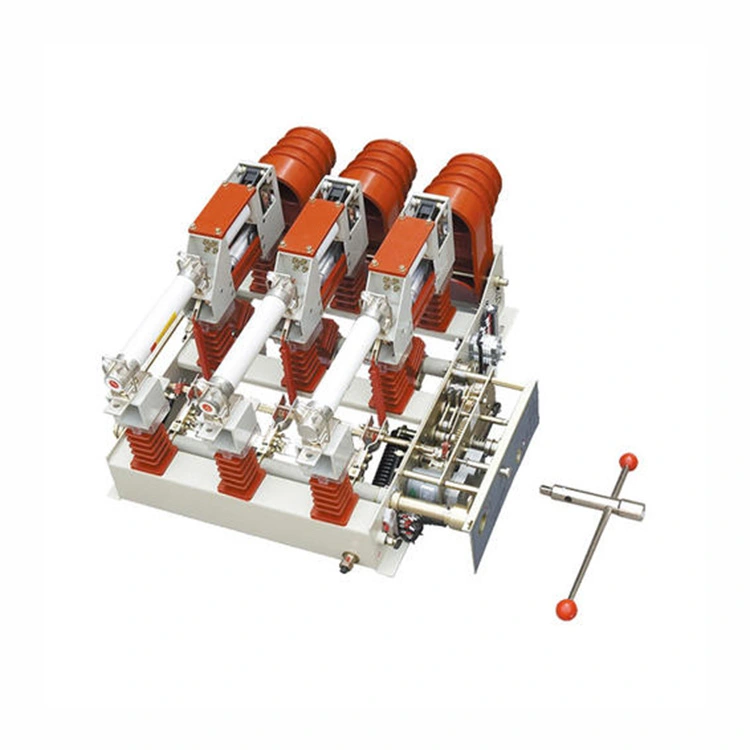

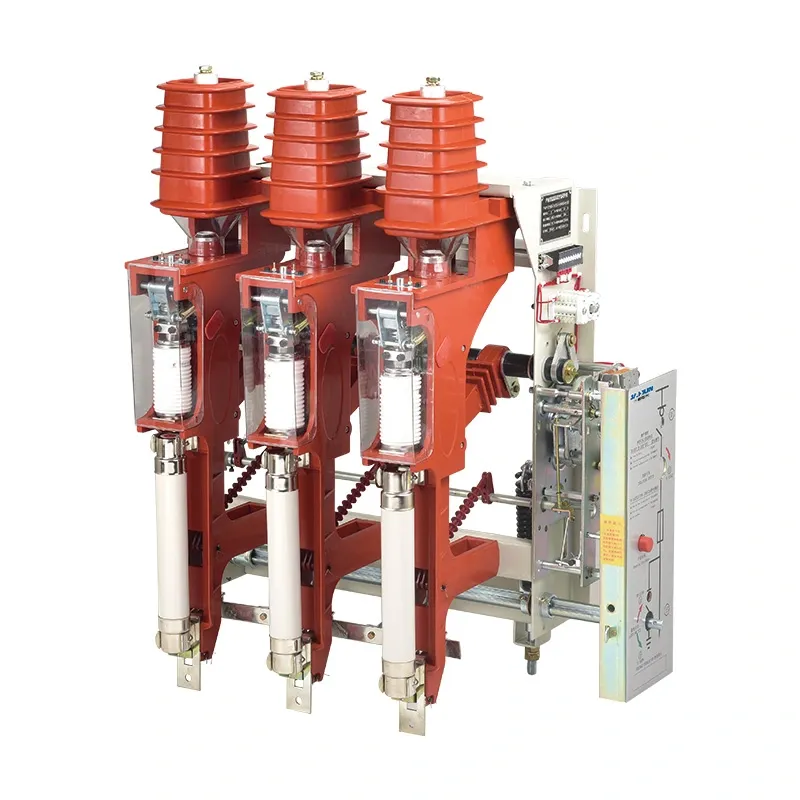

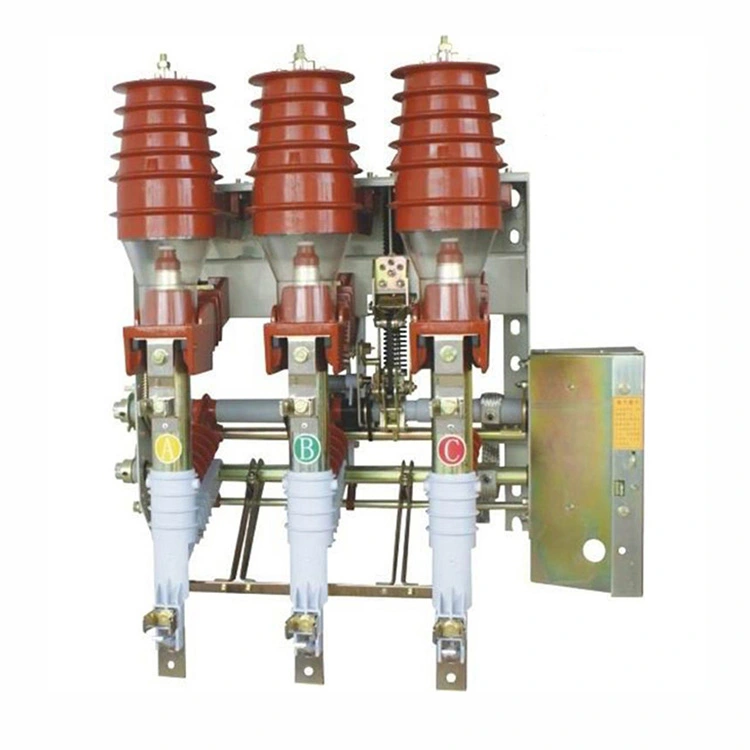

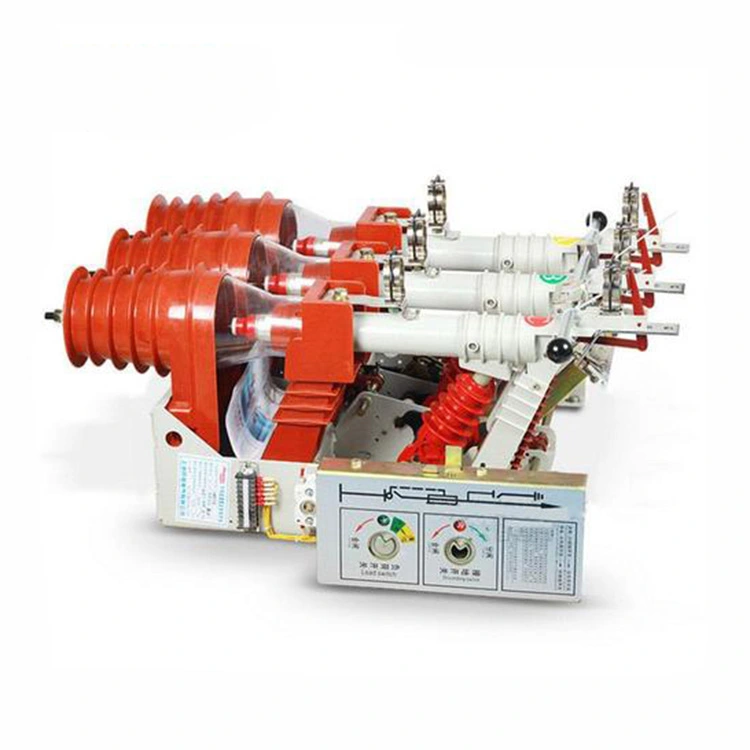

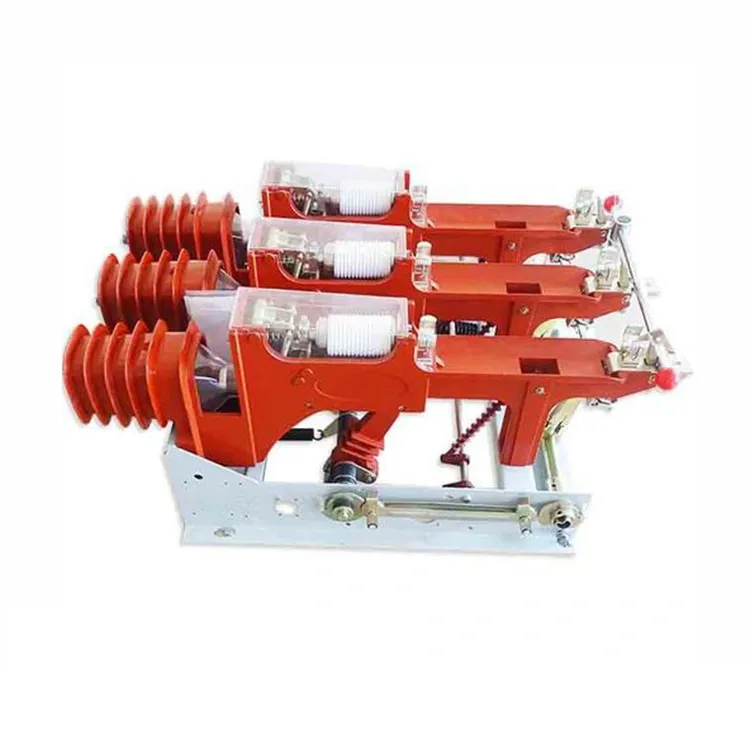

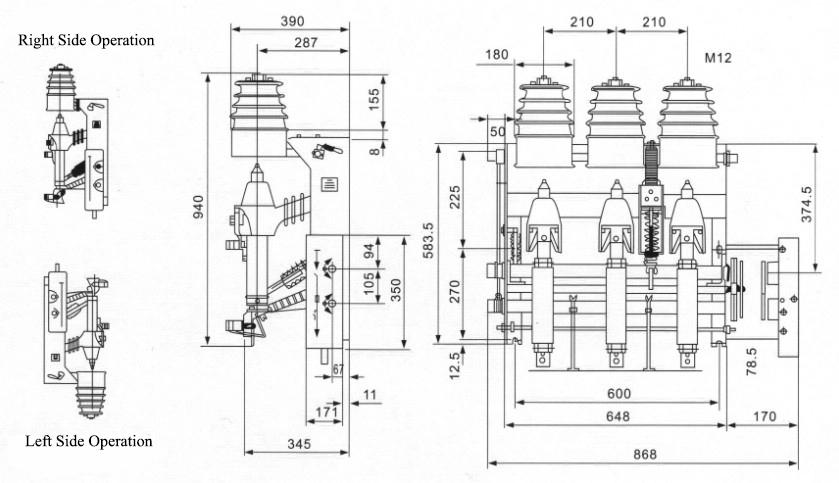

MV-Vakuum-Sicherungs-Lasttrennschalter 11 kV

Der MV-Vakuum-Sicherungslasttrennschalter 11 kV ist eine dreiphasige Mittelspannungsschaltanlage mit einer Nennspannung von 12 kV und einer Nennfrequenz von 50 Hz. Es ist zum Ein- und Ausschalten von Lastströmen, Schleifenströmen, Leerlauftransformatorströmen und Kabelladeströmen sowie zum Schließen von Kurzschlussströmen konzipiert. Bei Ausstattung mit einem Erdungsschalter ist der Lasttrennschalter in der Lage, Kurzschlussströmen standzuhalten. Das Strukturmerkmal kann wie folgt dargestellt werden:

1. Lasttrennschalter, Erdungsschalter, Sicherung und Antriebsmechanismus sind auf einem einzigen Rahmen montiert, was flexible Kombinationen ermöglicht. Das Design ist kompakt, mit kleinen Gesamtabmessungen und einfacher Installation.

2. Ausgestattet mit isolierten Abschirmungen für die festen Kontakte erreicht die Ringleitungseinheit eine interne Isolierung, ohne dass Phase-zu-Phase-Barrieren oder isolierende Trennwände an den Bruchstellen erforderlich sind, wodurch Lichtbogenunfälle im Schrank wirksam verhindert werden.

3. Zwischen dem Lasttrennschalter der mv-Vakuumsicherung, dem Erdungsschalter und der Sicherung ist eine zuverlässige mechanische Verriegelung vorhanden, um die Einhaltung der Sicherheitsanforderungen der „Fünf Präventionen“ sicherzustellen.

4. Bei einem MV-Vakuum-Sicherungs-Lasttrennschalter stehen zwei Betriebsmodi zur Verfügung: manueller Betrieb und motorisierter Betrieb mit doppelter AC/DC-Stromversorgung.

Produktparameter:

Produkt-FAQ:

F: Wie verbessert die Vakuumtechnologie die Leistung eines Mittelspannungs-Vakuum-Lasttrennschalters mit 11 kV?

A: Der Vakuum-Unterbrecher stellt ein sauberes, zuverlässiges Lichtbogenlöschmedium bereit. Es sorgt für eine schnelle Lichtbogenlöschung bei Stromnull, reduziert den Kontaktverschleiß, minimiert den Wartungsaufwand und eliminiert die mit SF₆-Gas verbundenen Umweltbedenken.

F: Welche Rolle spielen die Sicherungen in der Kombination aus Lasttrennschalter und Sicherung?

A: Die Sicherungen dienen als Reserveschutz und unterbrechen hohe Fehlerströme, die über die Kapazität des Lasttrennschalters hinausgehen. Sie betätigen außerdem einen Schlagmechanismus, der den Schalter bei einem Fehler öffnet und so eine koordinierte Trennung des Stromkreises gewährleistet.

F: Was sind die Vorteile gegenüber einem herkömmlichen Leistungsschalter?

A: Während Leistungsschalter eine vollständige Fehlerbeseitigungsfähigkeit bieten, bietet der Vakuum-Sicherungs-Lasttrennschalter eine kompaktere, kostengünstigere und wartungsfreundlichere Lösung für Anwendungen auf Verteilungsebene. Es eignet sich besonders für den Transformatorschutz, bei dem die Koordination von Sicherungen und Schaltern ausreichend ist.
