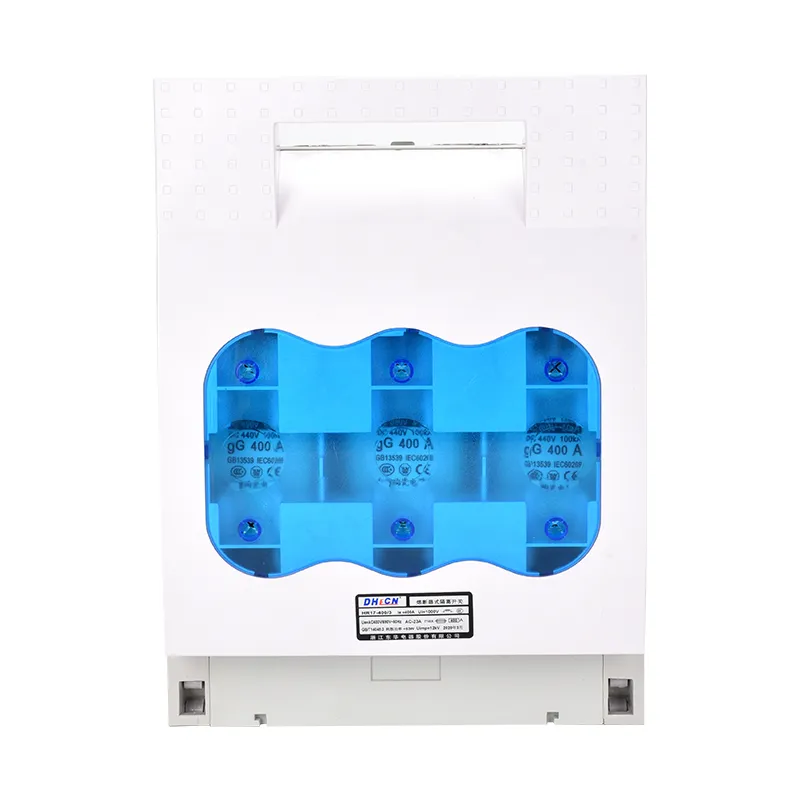

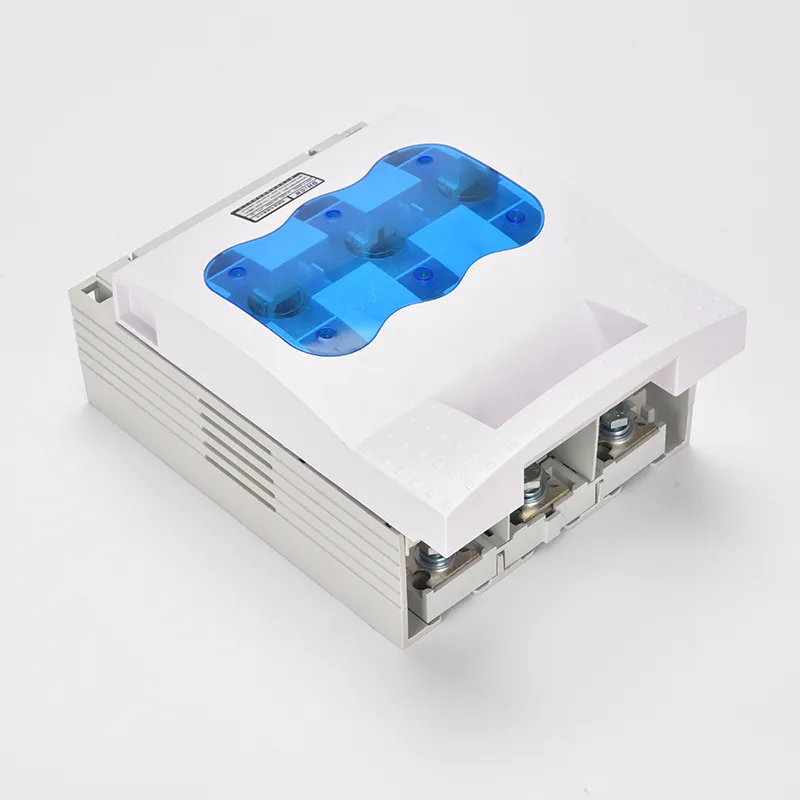

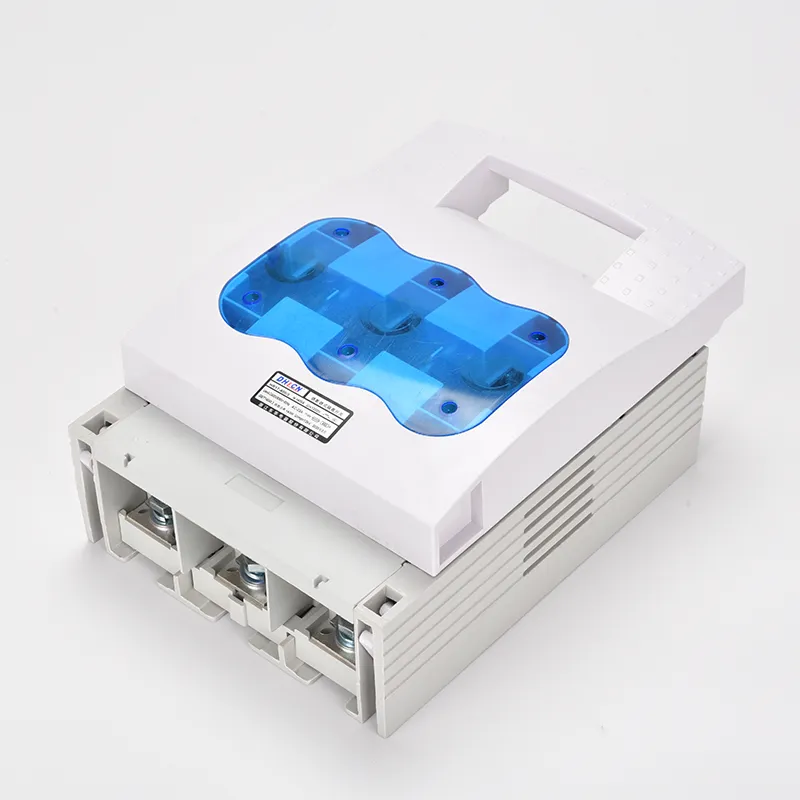

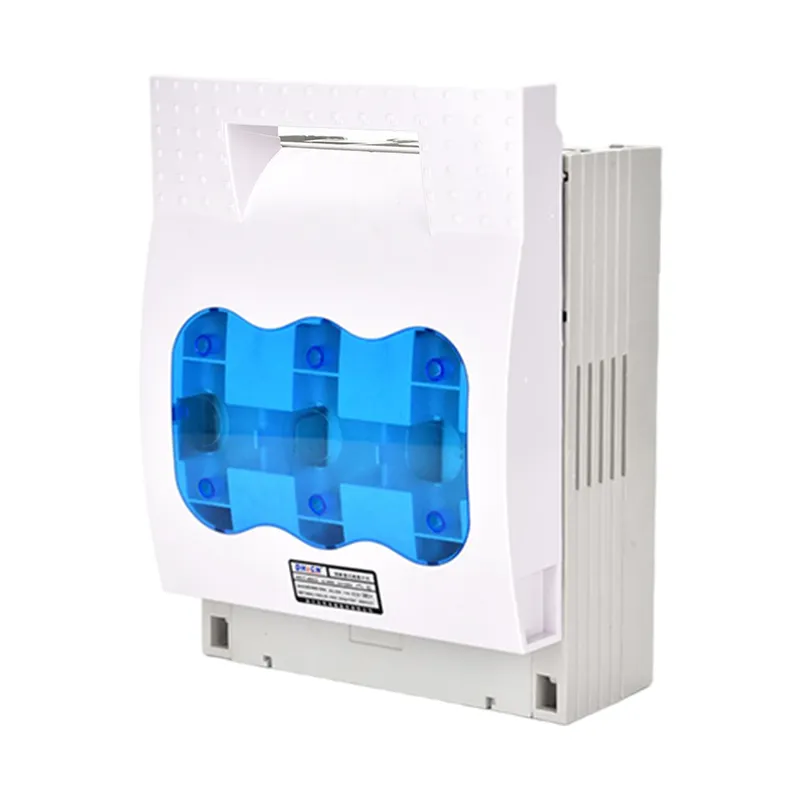

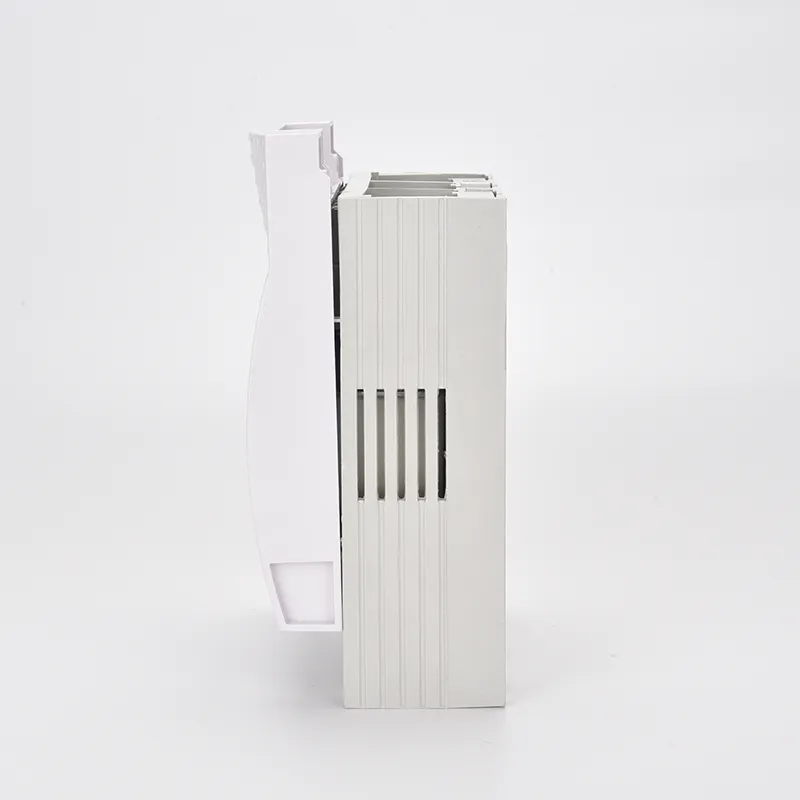

Ein 3-poliger Trennschalter mit 100-A-Sicherung ist ein kombiniertes Gerät, das Sicherung, Trennschalter und Schalter in einer Einheit vereint. Es wird hauptsächlich verwendet, um den Strom im Normalbetrieb zu trennen und den Strom bei Kurzschluss und Überlast zu unterbrechen. Dieser Schaltertyp bietet Vorteile wie niedrige Kosten, stabilen Betrieb und einfache Wartung, während er durch sein Sicherungselement auch Schaltkreisschutz und Fernüberwachungsmöglichkeiten bietet.

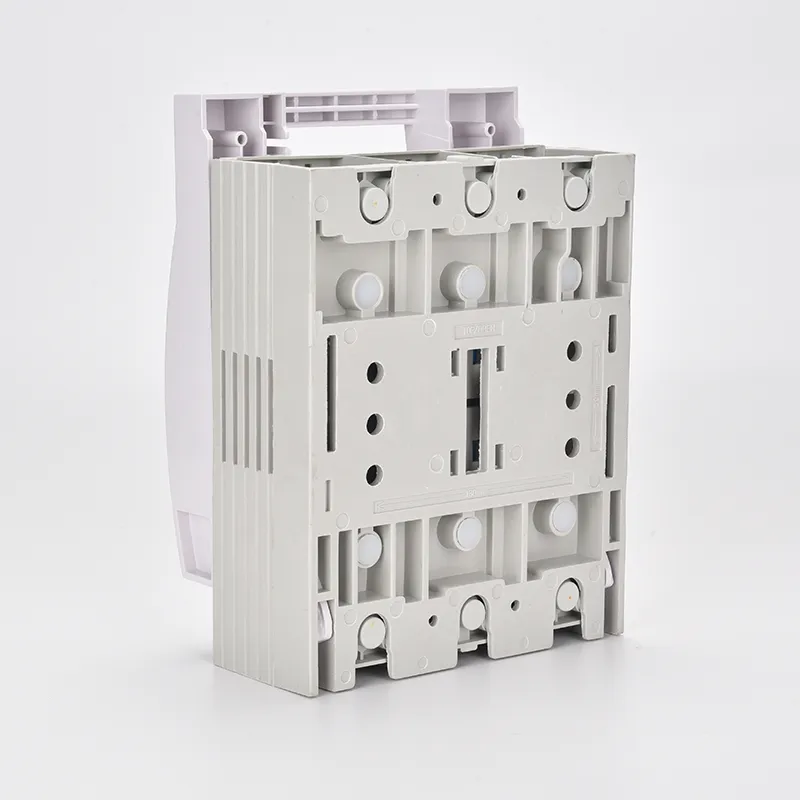

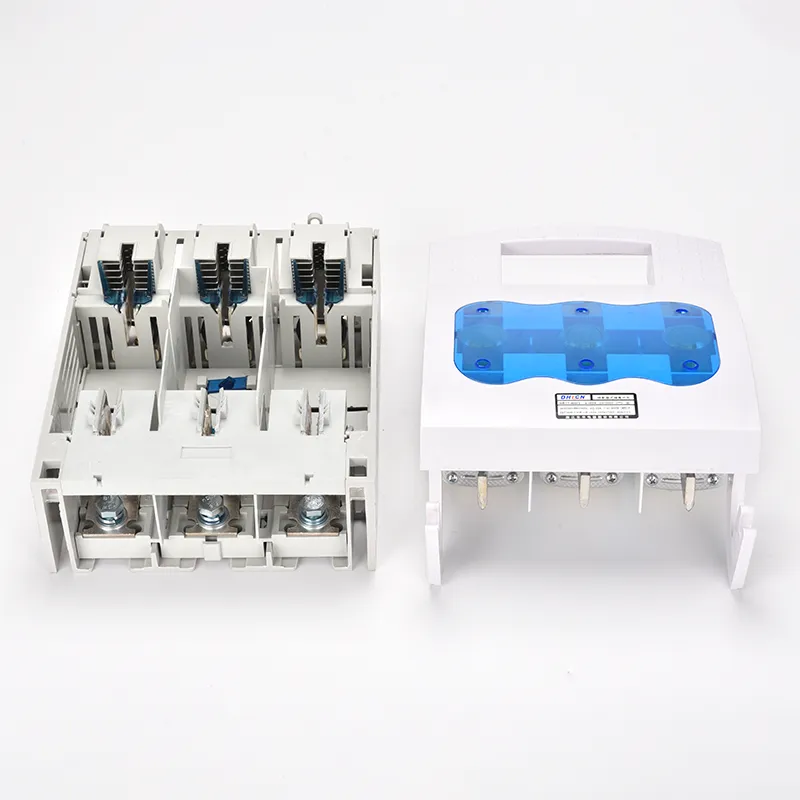

Der mit 100 A abgesicherte 3-polige Trennschalter besteht aus einem Montagesockel, festen Kontakten, beweglichen Kontakten und einer schwenkbaren Klinge. Im geschlossenen Zustand kontaktiert die Klinge die festen Anschlüsse, um den elektrischen Pfad zu vervollständigen. Bei bestehenden Konstruktionen kann die Montage und Demontage umständlich sein, und der Austausch der Sicherung erfordert aufgrund der eingeschränkten Kompatibilität mit dem Betätigungshebelmechanismus oft wiederholte Anpassungen.
Das verbesserte Design ersetzt elastische Einstellschrauben durch U-förmige Halteklammern und gewährleistet so einen vollflächigen Kontakt zwischen beweglichen und festen Kontakten. Dies erhöht die Leitfähigkeit und Stabilität im Betrieb.
Dank seiner selektiven Abschaltfähigkeit und hervorragenden Strombegrenzungseigenschaften eignet sich das Gerät gut für den Einsatz in Fabriken und großen Gebäuden. Im Vergleich zu 3P-Leistungsschaltern mit 100 A sind bei 100-A-Sicherungsschaltern mit 3 Polen geringere Betriebs- und Wartungskosten anfallen, da bei Fehlern in der Regel nur ein Austausch der Sicherungen erforderlich ist.
Die patentierte Technologie umfasst einen Mechanismus zur Verhinderung von Lichtbögen, der die Kontaktfläche vergrößert und Lichtbögen während des Betriebs eliminiert, wodurch Sicherheitsprobleme im Zusammenhang mit Wackelkontakten bei herkömmlichen Designs behoben werden. Beim Entwurf eines Niederspannungsverteilungssystems sollten bei der richtigen Auswahl des Schalters sowohl die Personalmanagementkategorie als auch das beabsichtigte Anwendungsszenario berücksichtigt werden.
| Art der Sicherung | 0 | 1 | 2 | 3 | ||||||||
| Frequenz | 50Hz | 50Hz | 50Hz | 50Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| In (A) | 160 | 250 | 400 | 630 | ||||||||
| Ith (A) | 160 | 250 | 400 | 630 | ||||||||
| Verwendung | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | ||||||||
| AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | |||||||||
| AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | |||||||||
| Kapazität schaffen | 725 V, 240 A | 725 V, 375 A | 725 V, 600 A | 725 V, 945 A | ||||||||
| 525 V, 480 A | 525 V, 750 A | 525 V, 1200 A | 525 V, 1890 A | |||||||||
| 420 V, 160 A | 420 V, 250 A | 420 V, 400 A | 420 V, 6300 A | |||||||||
| Bruchkapazität | 725 V, 240 A | 725 V, 375 A | 725 V, 600 A | 725 V, 945 A | ||||||||
| 525 V, 480 A | 525 V, 750 A | 525 V, 1200 A | 525 V, 1890 A | |||||||||
| 420 V, 1280 A | 420 V, 2000 A | 420 V, 3200 A | 420 V, 5040 A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Verlustleistung der Sicherung (W) | 12 | 23 | 34 | 48 | ||||||||
| Ith (A) | Art der Sicherung | Eingang der Sicherung (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Typ | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Modusnummer | Außenmaß (mm) | Einbaumaß (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
F: Wie pflege ich einen 3-poligen Trennschalter mit 100 A-Sicherung?
A: Eine regelmäßige Inspektion wird empfohlen. Dazu gehört die Prüfung und Reinigung der Kontaktflächen, der Austausch von Sicherungen, wenn sie durchgebrannt sind, das Anziehen der Anschlussschrauben und die Sicherstellung, dass sich der Antriebsmechanismus frei bewegen lässt. Die richtige Wartung verlängert die Lebensdauer und garantiert eine zuverlässige Leistung.
F: Kann der Griff des 3-poligen Trennschalters mit 100-A-Sicherung mit einem Vorhängeschloss verschlossen werden?
A: Ja. Viele Modelle sind mit abschließbaren Griffen ausgestattet, die es dem Bediener ermöglichen, den Schalter während der Wartung in der Position „AUS“ zu verriegeln und so ein versehentliches Wiedereinschalten zu verhindern.
F: Was sind die Hauptvorteile der Wahl eines Trennschalters mit Sicherung?
A: Ein mit 100 A abgesicherter 3-poliger Trennschalter bietet einen klaren Trennpunkt für Sicherheit, integriert einen Schaltkreisschutz durch Sicherungen, spart Installationsraum durch ein kompaktes Design und ist für eine Vielzahl von Niederspannungsanwendungen geeignet.
