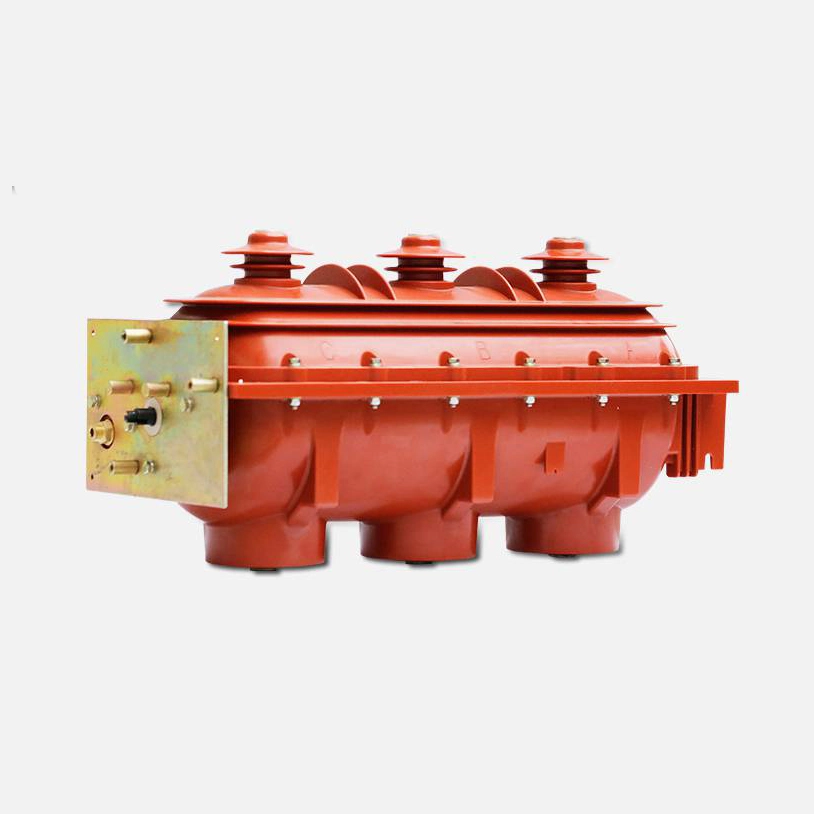

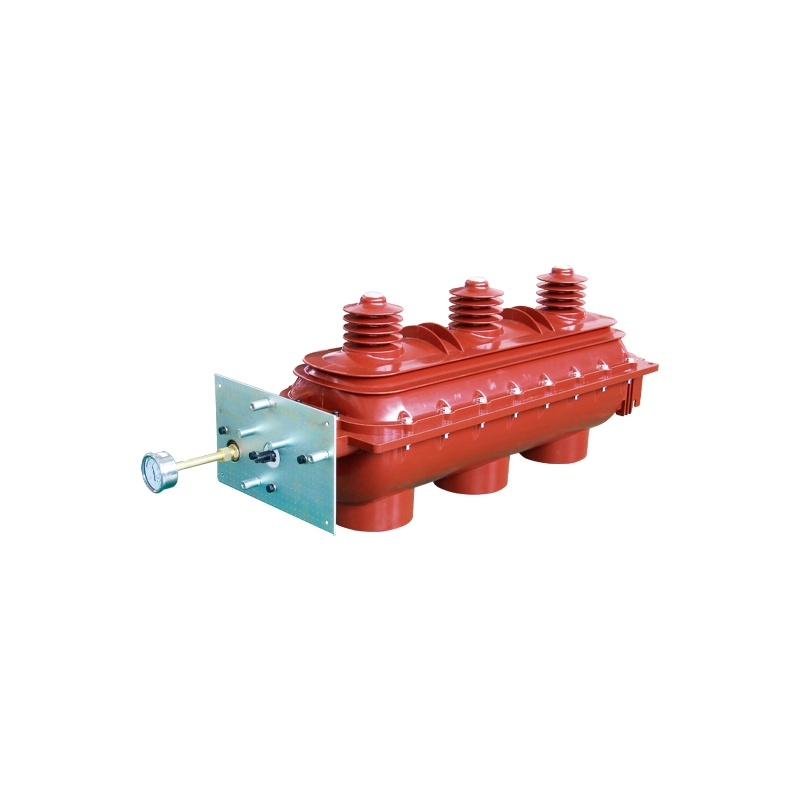

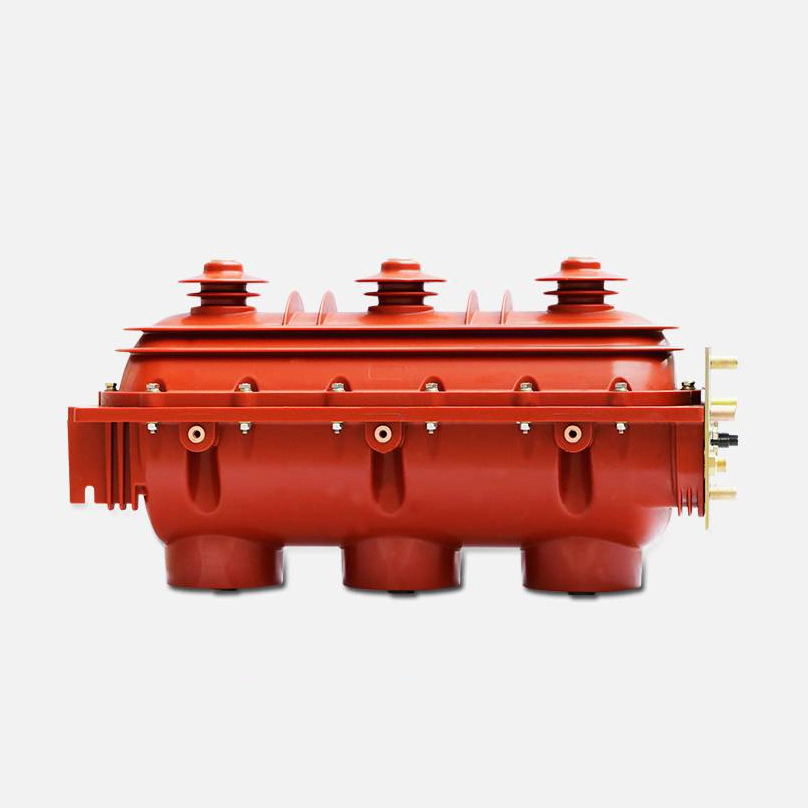

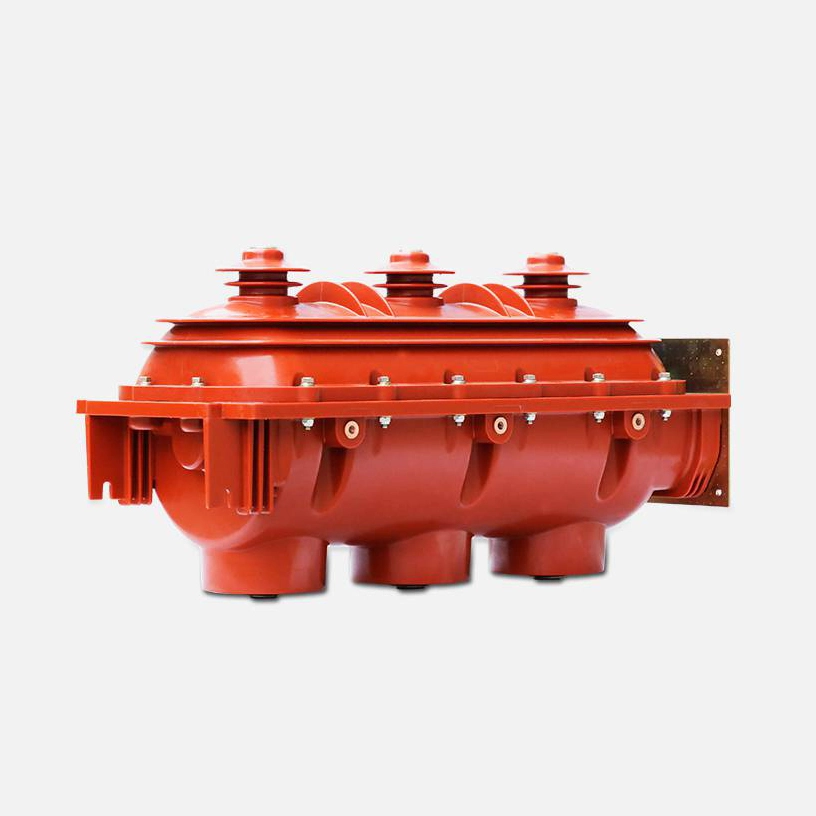

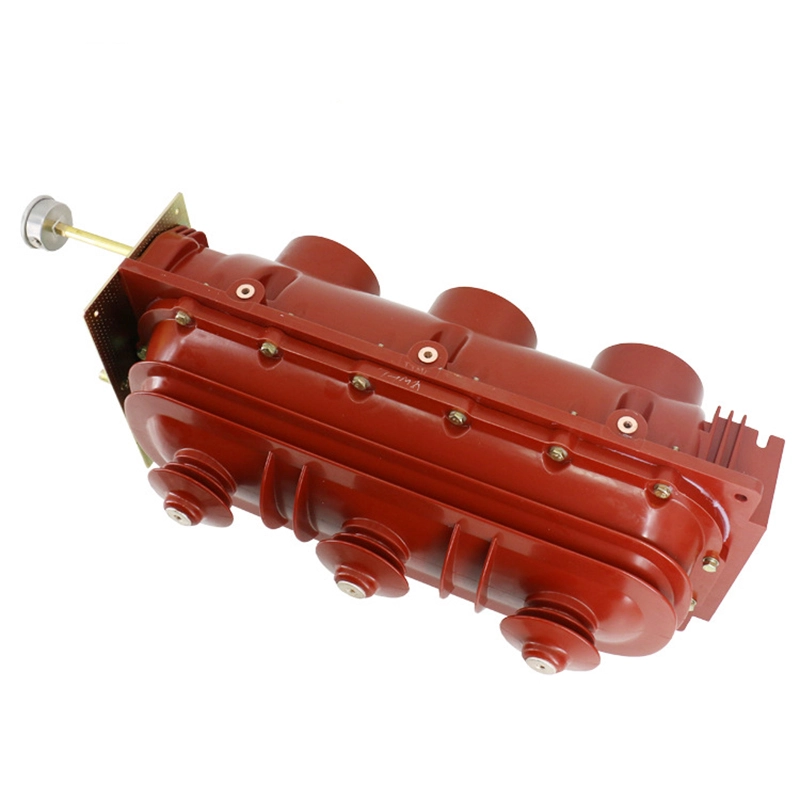

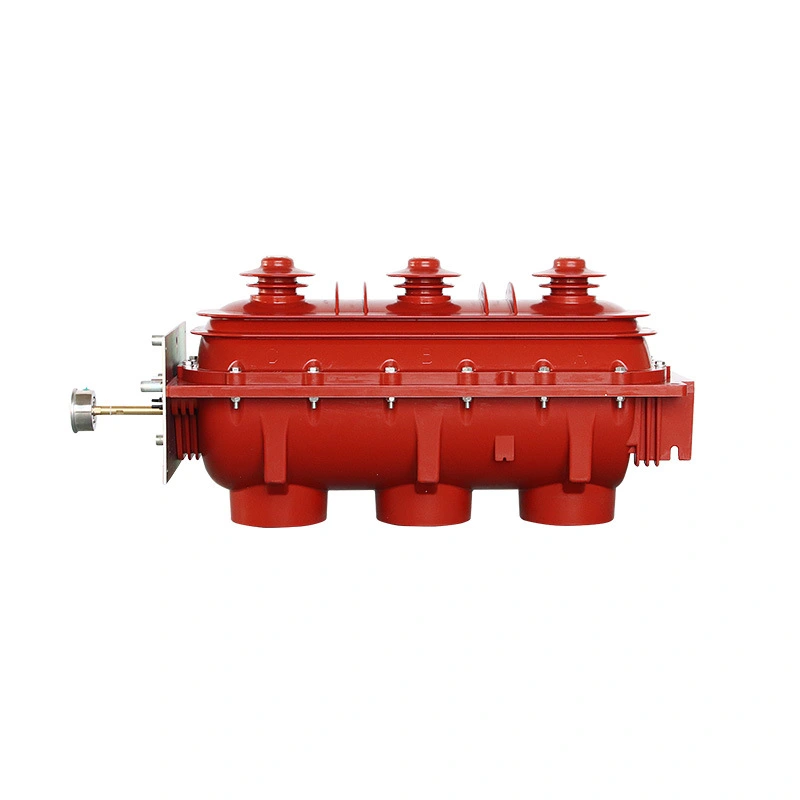

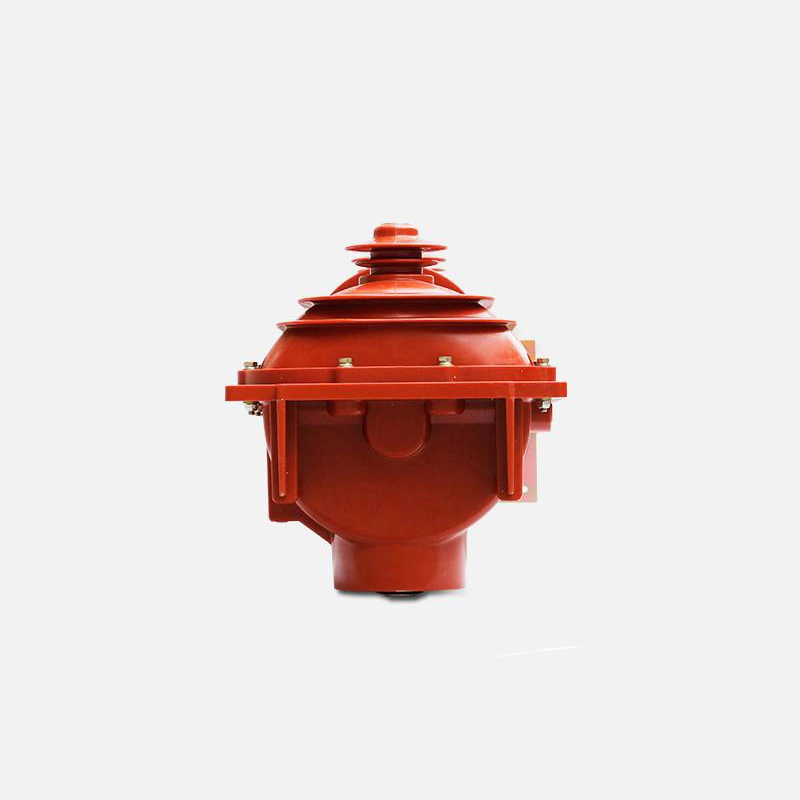

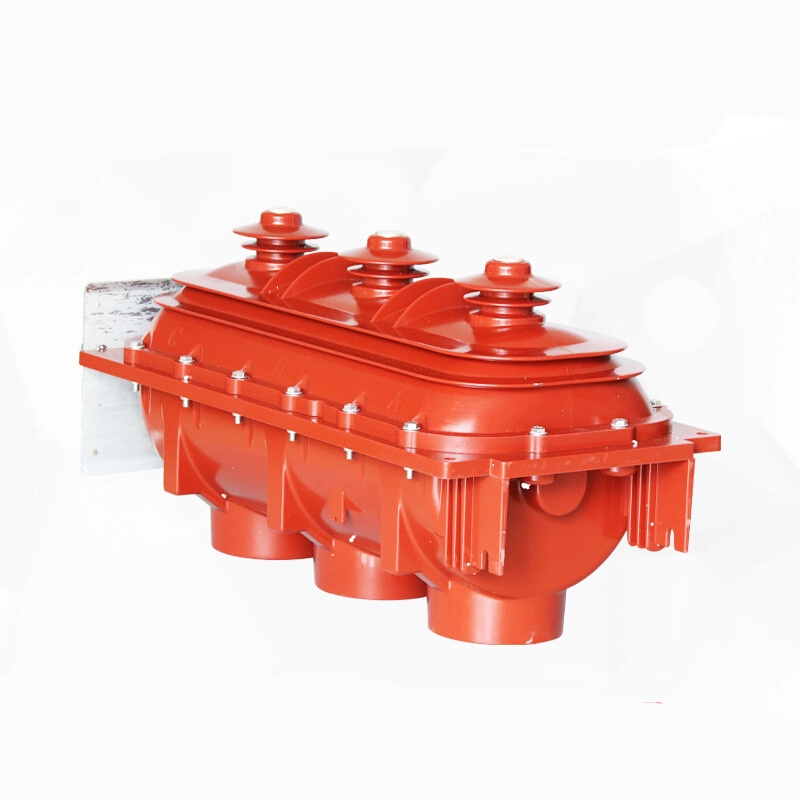

11 kV Sf6 Gas-Lasttrennschalter Lbs

Der 11-kV-SF6-Gaslasttrennschalter LBS ist für dreiphasige Wechselstromverteilungsnetze mit einer Frequenz von 50 Hz und einer max. Arbeitsspannung von 12 kV. Es eignet sich für den Einsatz in Ringleitungen und Doppelstern-Stromversorgungsnetzen, wo es zum Ein- und Ausschalten von Lastströmen sowie Überlastströmen eingesetzt wird. Darüber hinaus kann es zum Schalten von unbelasteten Freileitungen, unbelasteten Transformatoren und Kondensatorbatterien verwendet werden. Die Hauptmerkmale werden wie folgt dargestellt:

Hervorragende Isolationsleistung

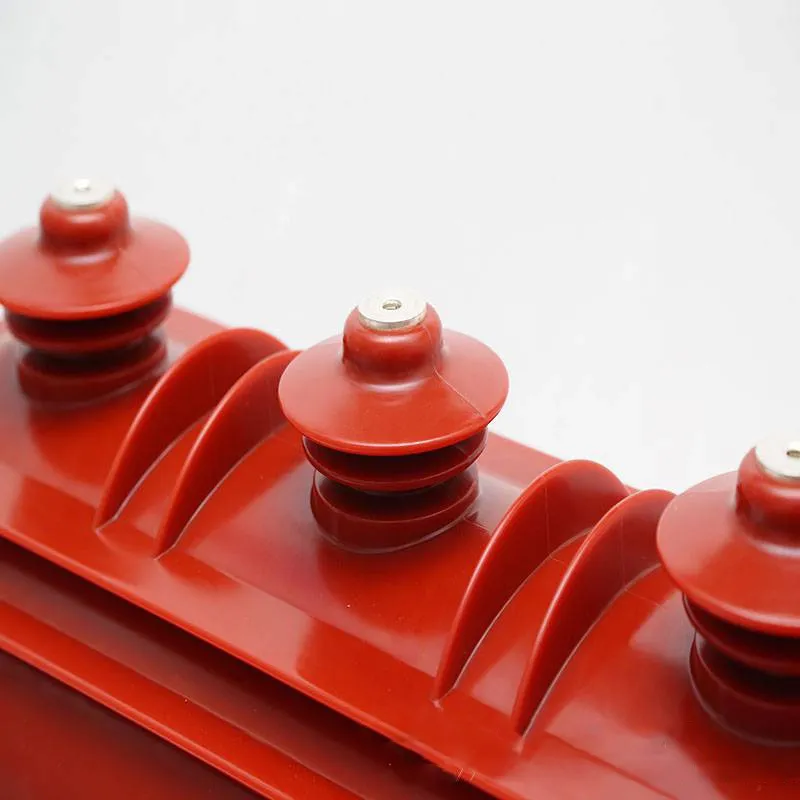

Das Gehäuse des 11-kV-SF6-Gaslasttrennschalters lbs besteht aus gegossenem Epoxidharz und ist mit SF6-Gas gefüllt, das eine starke Isolierung und die Fähigkeit bietet, internen Lichtbögen standzuhalten, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

Niedrige Schaltüberspannung

Aufgrund der lichtbogenlöschenden Eigenschaften von SF₆-Gas bleibt die Lichtbogensäule schmal und stabil, bis der Strom Null ist, was das Risiko von Rückzündungen verringert und die Abreißüberspannung minimiert.

Kostenloses Wartungsdesign

Die meisten Modelle verfügen über eine vollständig versiegelte Struktur, die kaum oder gar keine routinemäßige Wartung erfordert. Bestimmte Schlüsselkomponenten sind für einen wartungsfreien Betrieb von bis zu 20 Jahren ausgelegt.

Sichere und einfache Bedienung

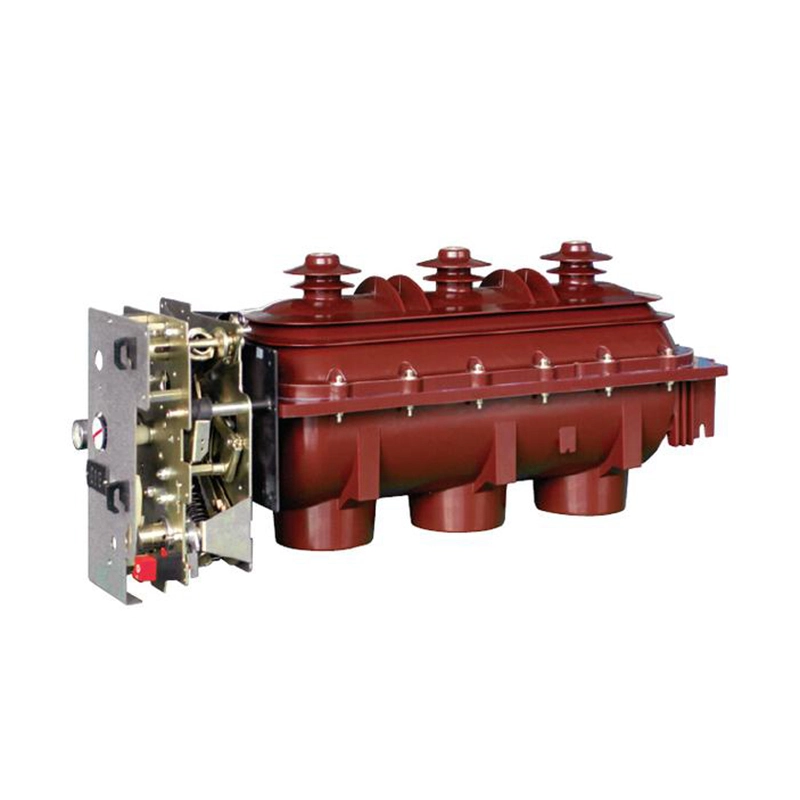

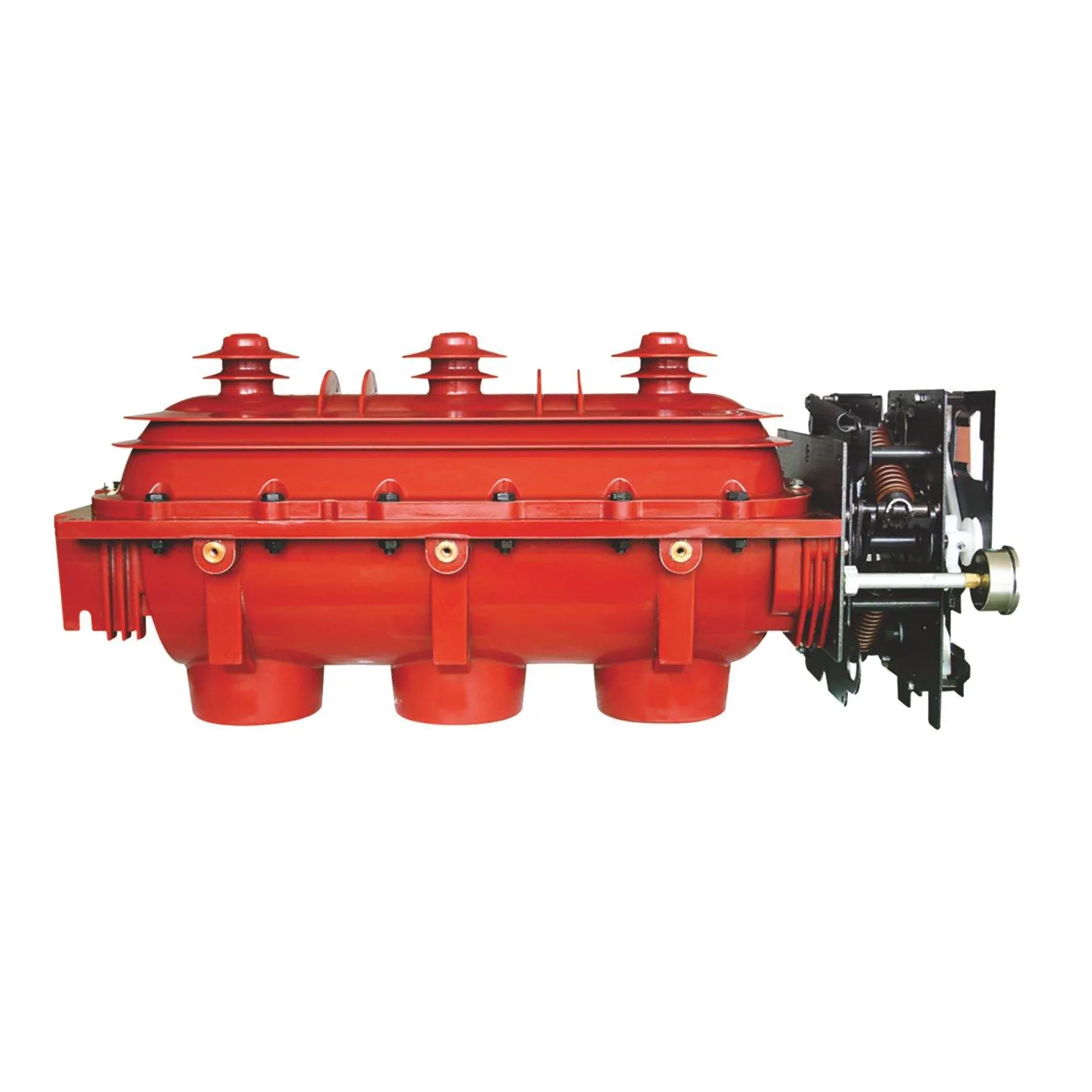

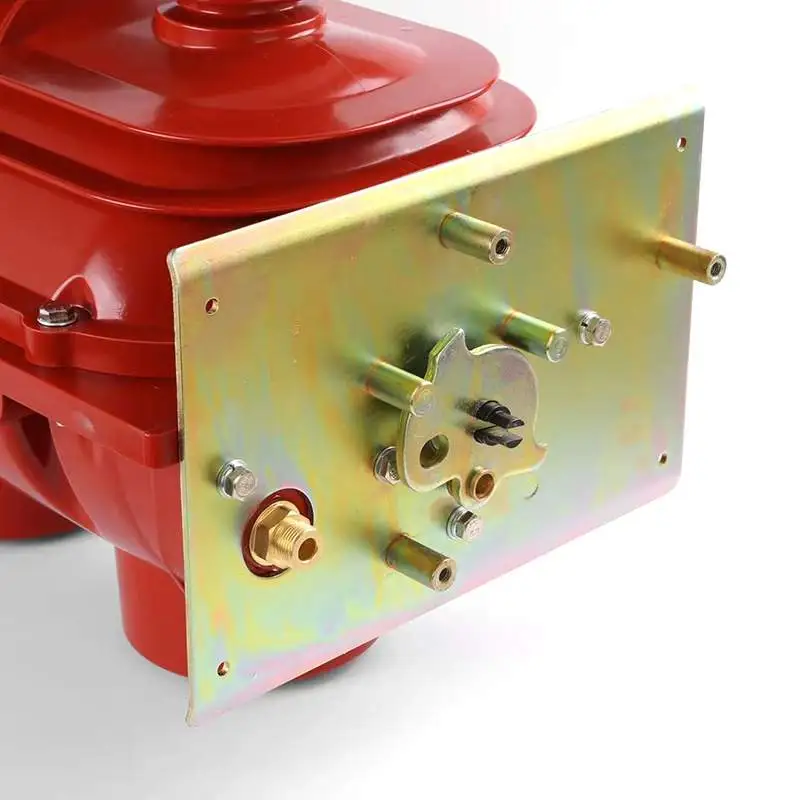

Für einen 11-kV-SF6-Gaslasttrennschalter lbs stehen sowohl manuelle als auch motorisierte Bedienoptionen zur Verfügung. Ein mechanisches Verriegelungssystem sorgt für sichere Positionsänderungen und verhindert Fehlbedienungen.

Breites Anwendungsspektrum

Der für 12-kV-Verteilungssysteme konzipierte 11-kV-SF6-Gaslasttrennschalter LBS kann zur Leitungsisolierung, Laststrom- und Überlaststromunterbrechung verwendet werden und bietet in Kombination mit Sicherungen Schutz vor Kurzschlussfehlern.

Produktparameter:

Produkt-FAQ:

F: Was ist ein 11-kV-SF6-Gaslasttrennschalter in Pfund?

A: Ein 11-kV-SF6-Gaslasttrennschalter lbs ist ein Mittelspannungsschaltgerät, das in 11-kV-Verteilungsnetzen verwendet wird. Es ist zum Ein- und Ausschalten von Laststrom, Überlaststrom und zum Schalten von Lastleitungen oder Transformatoren ausgelegt. Der Schalter verwendet SF6-Gas als Isolier- und Lichtbogenlöschmedium, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

F: Wie unterscheidet sich ein 11-kV-SF6-Gas-Lasttrennschalter lbs von einem SF6-Gas-Leistungsschalter?

A: Ein 11-kV-SF6-Gaslasttrennschalter lbs ist in erster Linie für die Laststromunterbrechung gedacht und nicht für die alleinige Behebung von Fehlern mit hohem Kurzschluss. In Kombination mit strombegrenzenden Sicherungen kann der 11-kV-SF6-Gaslasttrennschalter LBS als funktionaler Ersatz für einen Leistungsschalter dienen. In dieser Anordnung übernimmt der SF6-Gaslasttrennschalter das normale Lastschalten, während die Sicherung starke Fehlerströme abschaltet.

F: Welche Wartung ist an einem 11-kV-SF6-Gaslasttrennschalter lbs erforderlich?

A: Die meisten 11-kV-SF6-Gaslasttrennschalter sind mit einem Gasraum ausgestattet, dessen Leckrate weniger als 0,5 % pro Jahr beträgt. Bis zu 20 bis 30 Jahre lang ist kein routinemäßiges Nachfüllen von Gas erforderlich. Regelmäßig sind regelmäßige Funktionsprüfungen der Mechanik, Verriegelungen und Hilfsstromkreise ausreichend.
