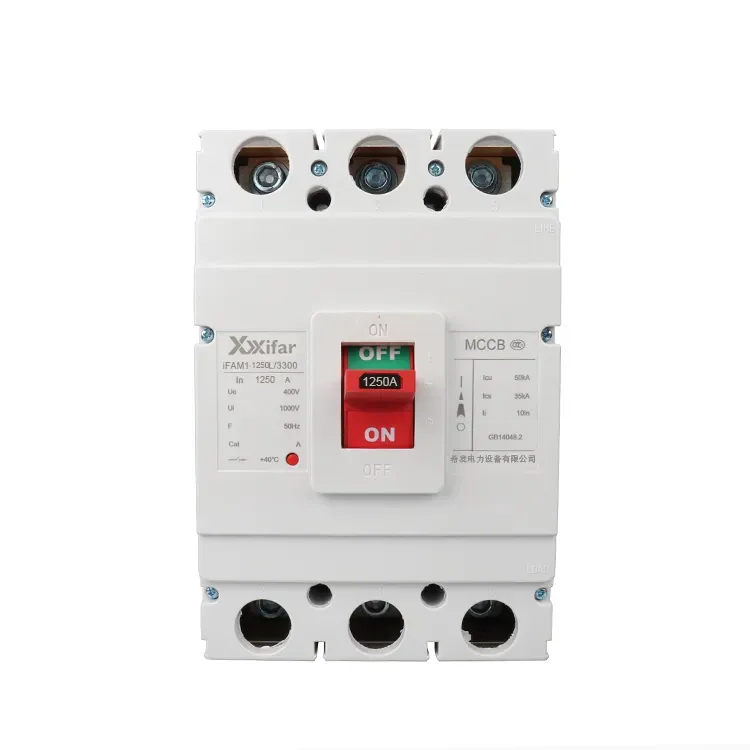

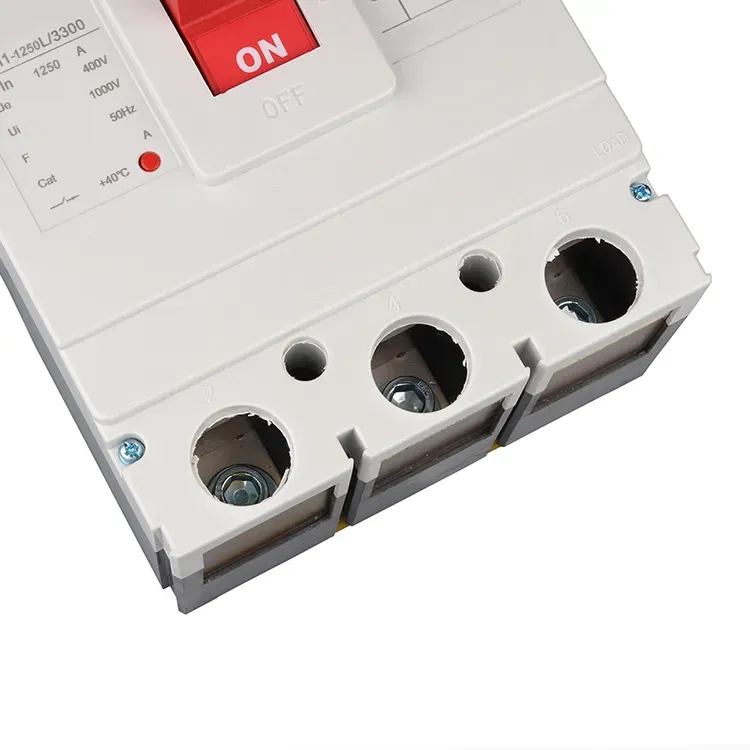

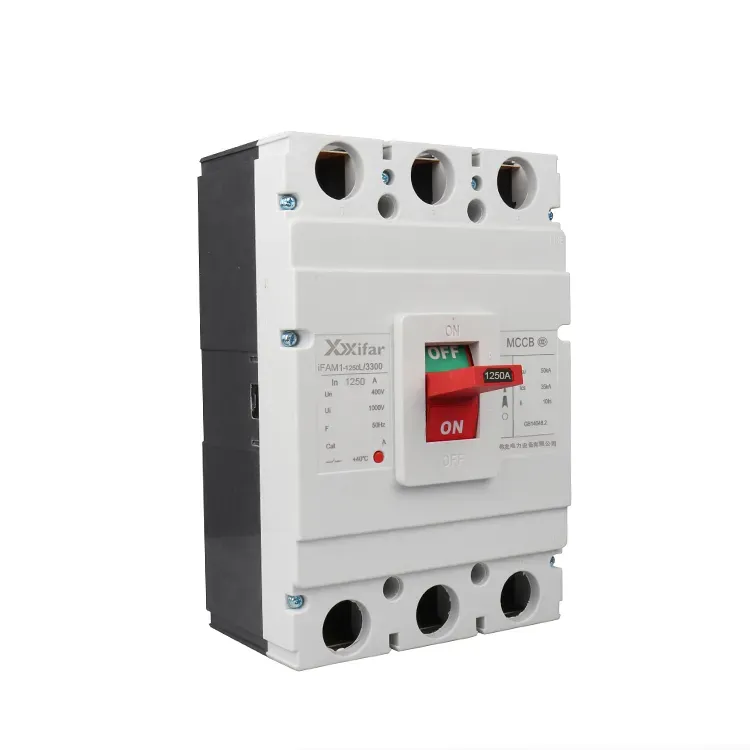

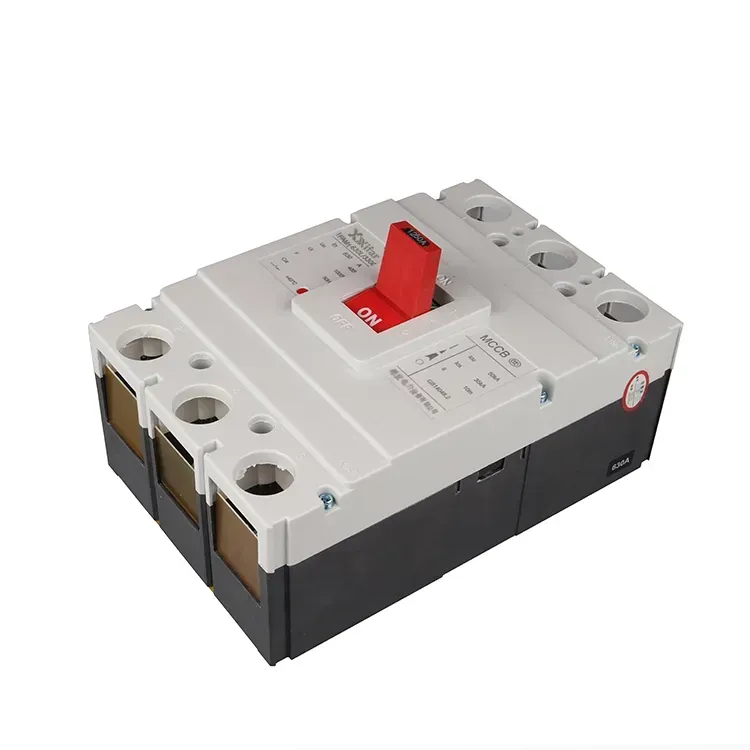

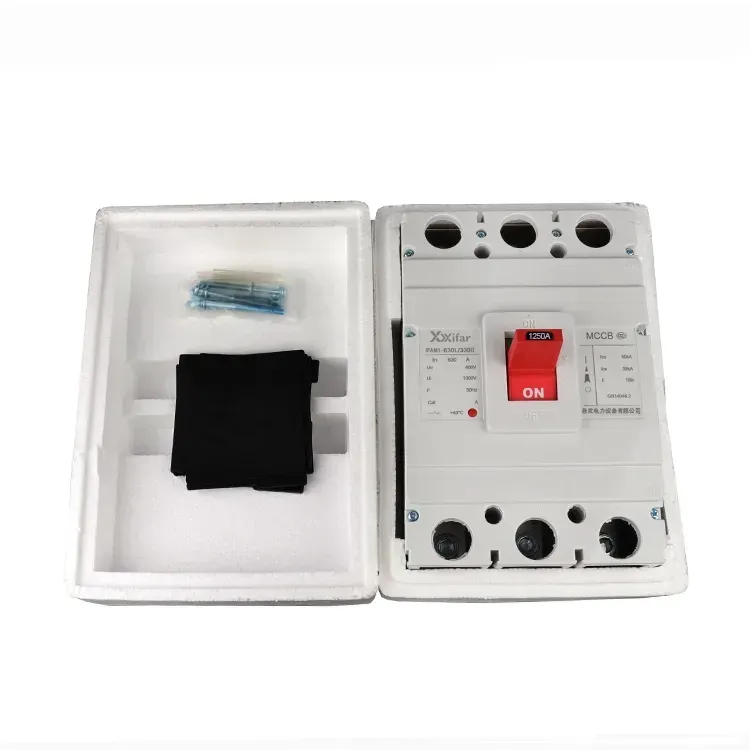

1250 A 3-poliger 600-V-MCC-Leistungsschalter

Ein 1250-A-3-poliger 600-V-MCC-Leistungsschalter besteht hauptsächlich aus drei Grundteilen: dem Kontaktsystem, dem Lichtbogenlöschsystem und den Auslöseeinheiten. Diese Auslöser bieten verschiedene Schutzfunktionen, darunter Überstromschutz, Unterspannungsschutz, Thermoschutz und Spannungsauslösung. Ein 1250-A-3-poliger 600-V-MCC-Leistungsschalter wird entweder manuell oder durch einen motorisierten Antrieb geschlossen. Sobald die Kontakte geschlossen sind, werden sie durch einen Auslösemechanismus in Position gehalten. Wenn ein Fehler auftritt, aktiviert die entsprechende Auslöseeinheit den Mechanismus, gibt die Verriegelung frei und bewirkt, dass der 1250-A-3-polige 600-V-MCC-Leistungsschalter automatisch auslöst und so den Stromkreis schützt.

1. Spannungsauslöser

Der Arbeitsstromauslöser wird für den Fernsteuerungsbetrieb verwendet. Dadurch kann der Stromkreis über einen dreipoligen 600-V-MCC-Leistungsschalter mit 1250 A und aus der Ferne geöffnet werden.

2. Überstromauslöser

Dieses Gerät bietet Schutz vor Kurzschlüssen und Überstrom. Wenn der Strom den voreingestellten Wert überschreitet, gibt die von der Auslöseeinheit erzeugte elektromagnetische Kraft die Verriegelung frei. Der bewegliche Kontakt trennt sich dann unter Federkraft schnell und unterbricht den Stromkreis.

3. Unterspannungsauslöser

Dieses Gerät bietet Schutz vor Spannungsverlust. Seine Spule ist direkt mit der Stromversorgung verbunden und bleibt unter normalen Bedingungen mit Strom versorgt, sodass der 1250-A-3-polige 600-V-MCC-Leistungsschalter geschlossen bleibt. Wenn die Versorgung unterbrochen wird oder die Spannung stark abfällt, schwächt sich die Magnetkraft ab und wird kleiner als die Federkraft. Die Feder treibt dann den beweglichen Kern an, gibt die Verriegelung frei und bewirkt, dass der 1250-A-3-polige 600-V-MCC-Leistungsschalter auslöst.

4. Thermische Auslöseeinheit

Wenn ein Überlaststrom durch den 1250-A-3-poligen 600-V-MCC-Leistungsschalter fließt, erwärmt sich der Bimetallstreifen im Inneren des thermischen Auslösers aufgrund des Stroms. Da die beiden Metalle unterschiedliche Ausdehnungskoeffizienten haben, verbiegen sie sich bei Erwärmung unterschiedlich schnell. Durch diese Verformung wird der Auslösemechanismus gedrückt, wodurch der 1250-A-3-polige MCCB-Leistungsschalter mit Kompaktgehäuse öffnet und den Stromkreis unterbricht.

1250 Ampere 3-poliger 600-V-MCC-Leistungsschalter Parameter:
