2p 100a Tpn Mccb mit RCD-Schutz

2p 100a tpn mccb mit RCD-Schutz spielt normalerweise den eingehenden Leistungsschalter in einem Verteilerkasten, wo er sich in der Nähe elektrischer Geräte befindet. Wenzhou Xifa Electric Power Equipment Co., Ltd verfügt über ausgereifte Produktionskapazitäten in der Herstellung von 2p-, TP- und TPN-100a-MCCs mit RCD-Schutzeinheit. Wenzhou Xifa Equipment konnte innerhalb einer Woche mehr als 1000 Kartons mit 2p 100a tpn-MCC mit RCD-Schutz produzieren und liefern. Das Unternehmen verfügt über eine ISO-Systemzertifizierung und eine CE-Zertifizierung für 2p 100a tpn-MCC mit RCD-Schutz, deren Produkte für Photovoltaik, Energiespeicherung, industrielle Fertigung und Gebäudestromverteilung eingesetzt werden.

Anfrage absenden

Produktbeschreibung

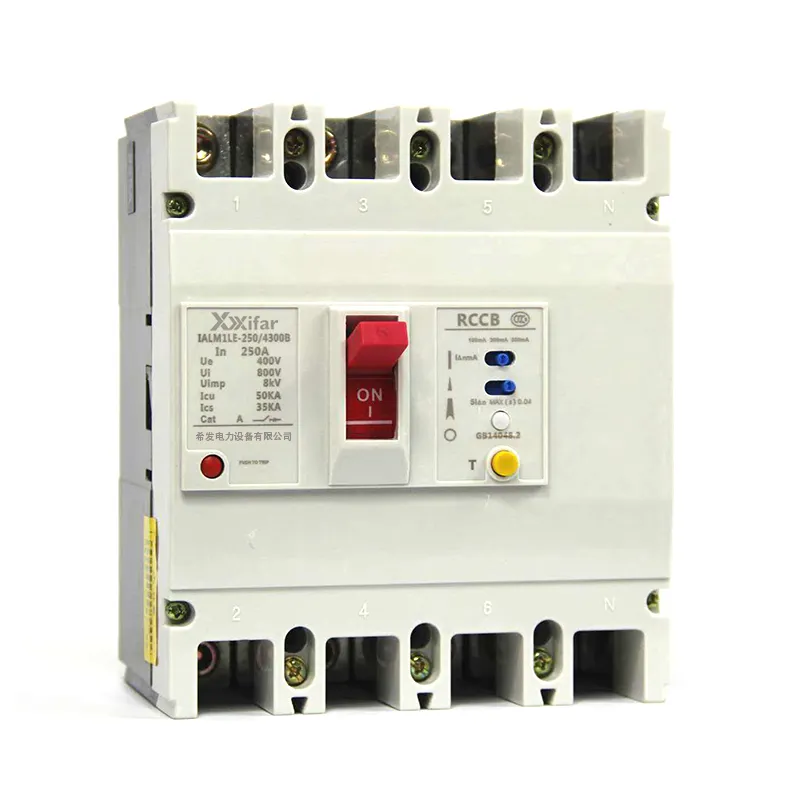

2p 100a tpn mccb mit RCD-Schutz ist ein 100A 2-poliger oder vierpoliger Kompakt-Leistungsschalter mit Fehlerstromschutzschalter. Es könnte das Ungleichgewicht des Arbeitsstroms erkennen und die Stromversorgung innerhalb von Millisekunden unterbrechen, wenn die Oberfläche der elektrischen Ausrüstung unter Strom steht.

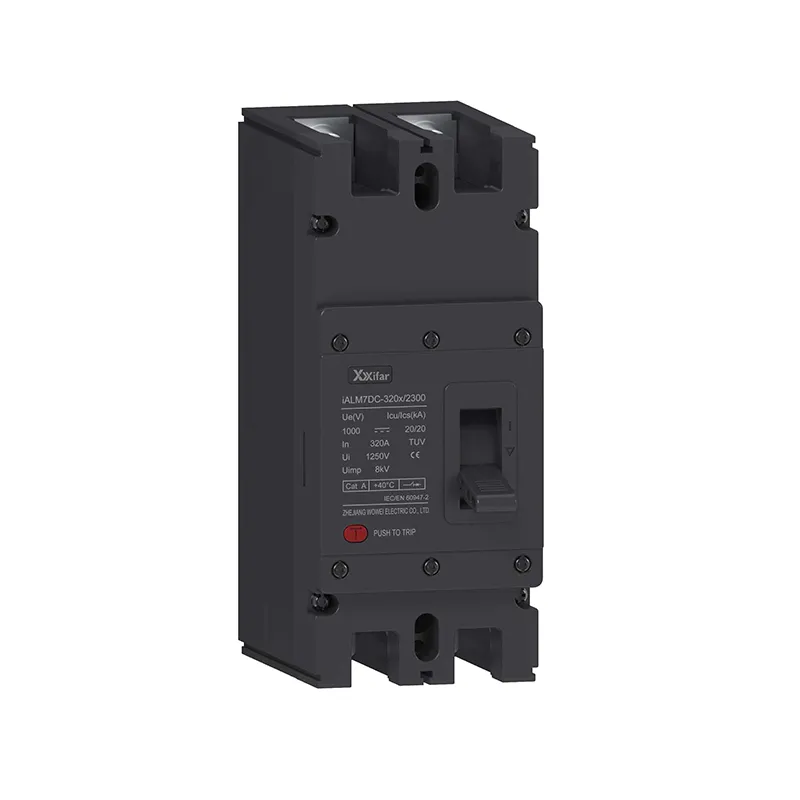

Der 2p-100-A-MCC mit RCD-Schutz wird häufig bei einphasigem Strom eingesetzt, z. B. bei Wohn- und Gewerbestromkreisen, Beleuchtungsstromkreisen und Strom mit geringer Kapazität. Darüber hinaus bedeutet 2p einen Pol für den stromführenden Draht und einen anderen für den Neutralleiter.

Der TPN-MCC mit RCD-Schutz dient für ein Dreiphasen-Vierleitersystem. Offensichtlich ist es für Industrieanlagen, Photovoltaik-Wechselrichter-Ausgangsseiten und andere schwere Belastungen konzipiert. Im Vergleich zum 3P-MCC könnte der TPN-MCC mit RCD-Schutz die Neutralleitung mit einer 3-Phasen-Stromleitung abschalten, um eine sicherere Arbeitsumgebung zu schaffen.

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb mit RCD-Schutzparameter:

Nennstrom (A)	100 A
Bemessungsbetriebsspannung Ue (V)	400 V (dreiphasig), 230 V (einphasig)
Bemessungsisolationsspannung Ui (V)	1000V
Betriebskurzschlussausschaltvermögen Icu	35kA/50kA
Leckbetriebsstrom IΔn	30mA (Personenschutz) 100mA (feuerfest) 300mA (Systemschutz)
Aktionszeit	≤300ms/≤30ms
Unterspannung Betriebsspannung (V)	165 ± 5 % für eine Phase
Überspannung Betriebsspannung (V)	275 ± 5 % für eine Phase
Betriebsspannung bei Phasenausfall (V)	Standard 120 ± 5 %

2p 100a Tpn Mccb With Rcd Protection

Produktmodus	Pole	Dimension
Produktmodus	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Häufig gestellte Fragen zu 2p 100a tpn mccb mit RCD-Schutz:

F1: Was bedeutet „100-A-MCCB mit RCD-Schutz“?

Es handelt sich um einen Kompaktleistungsschalter mit einer Nennleistung von 100 A, der standardmäßigen Überstrom- und Kurzschlussschutz mit einem Fehlerstromschutzgerät kombiniert. Vereinfacht ausgedrückt schützt es vor Kurzschlüssen, Überlastungen und Erdschlussfehlern.

F2: Was ist der Unterschied zwischen 2P und TPN bei MCCB mit RCD-Schutz?

Ein 2P-MCCB ist für einphasige Systeme konzipiert, in denen er Phase und Neutralleiter schaltet.

TPN wird in Dreiphasen-Vierleitersystemen verwendet, bei denen alle drei Phasen und der Neutralleiter isoliert werden können. Die Wahl hängt von der Art des Stromverteilungssystems ab.

F3: Welchen Vorteil bietet ein RCD-Schutz in einem 100-A-MCCB?

Die RCD-Funktion erkennt Ableitströme zur Erde und trennt den Stromkreis innerhalb von Millisekunden. Es bietet zusätzlichen Schutz vor Stromschlägen und verringert das Risiko elektrischer Brände durch Isolationsfehler oder Erdschlüsse.
