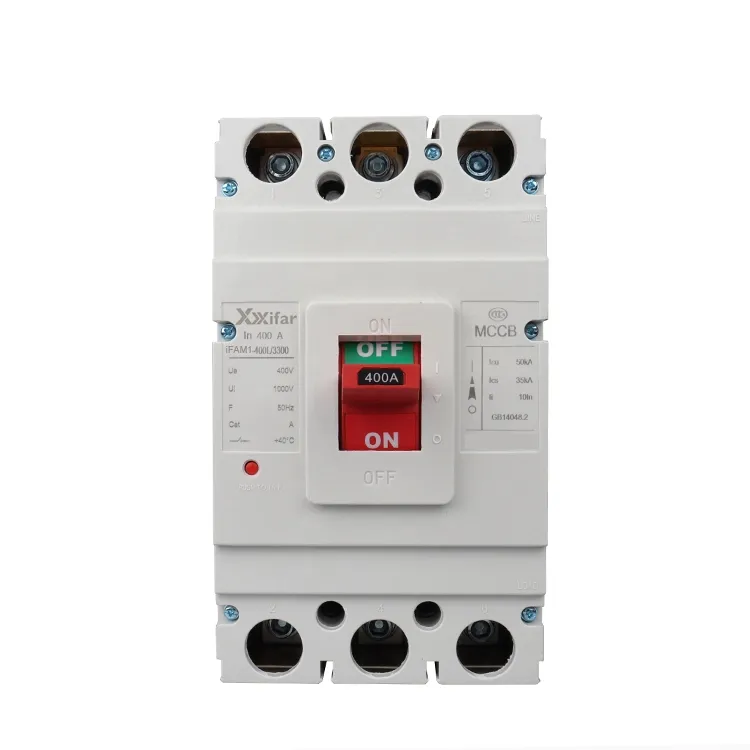

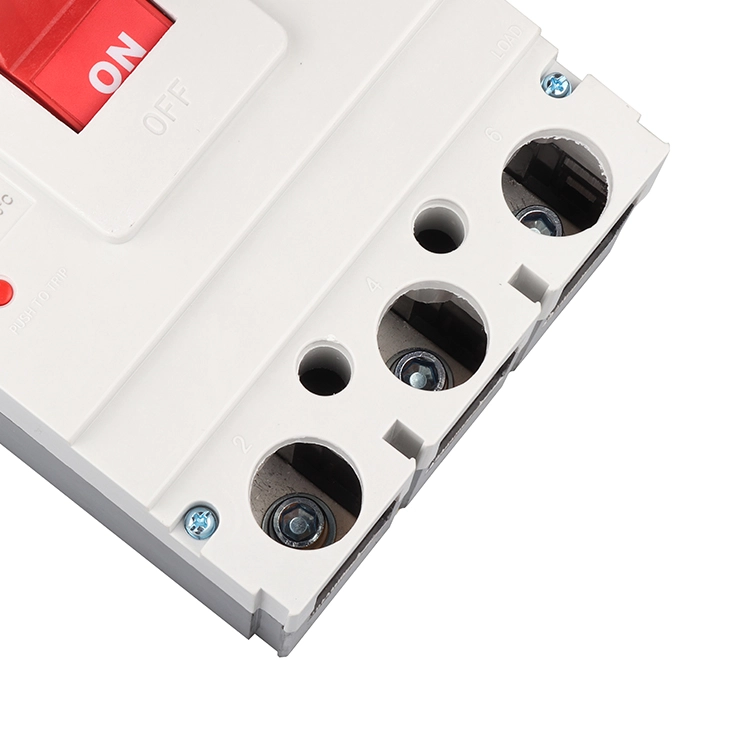

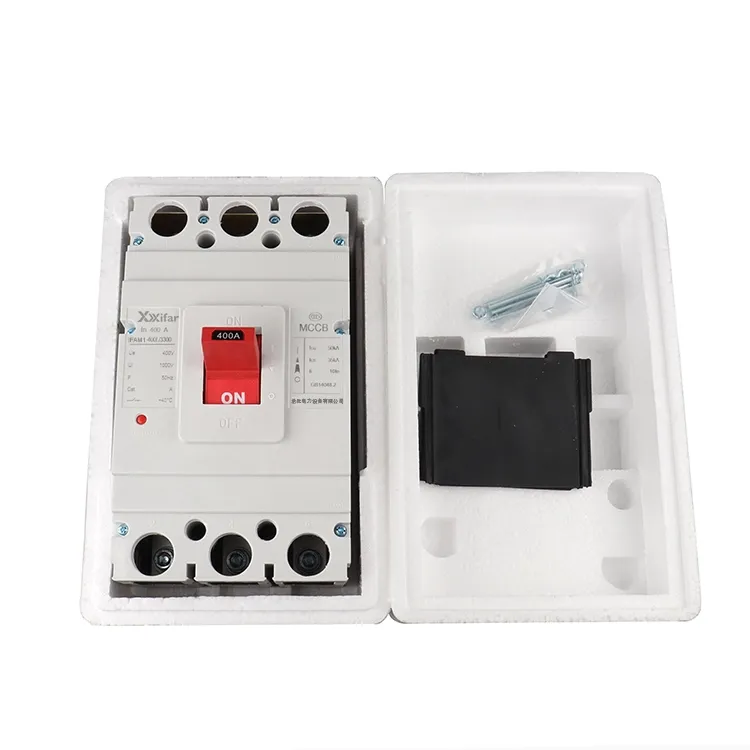

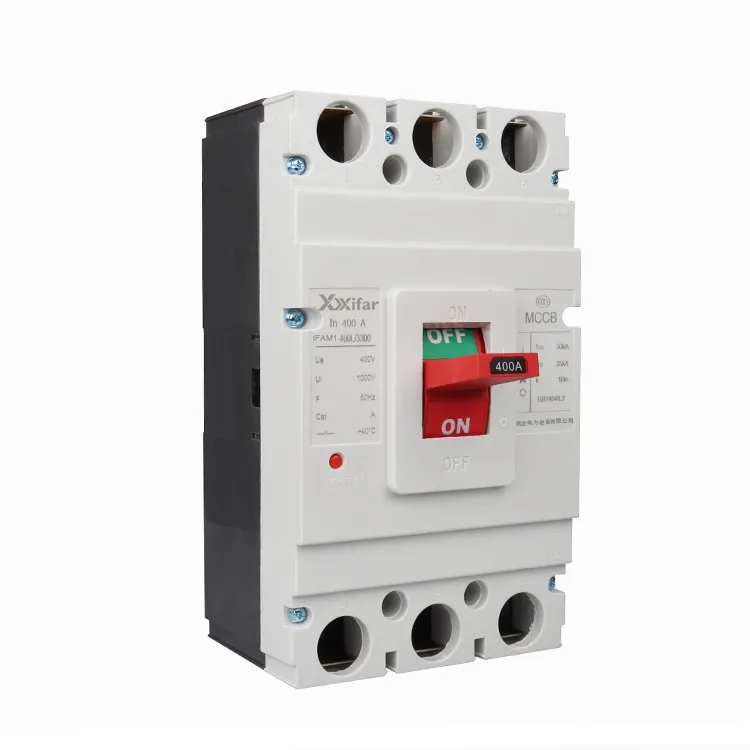

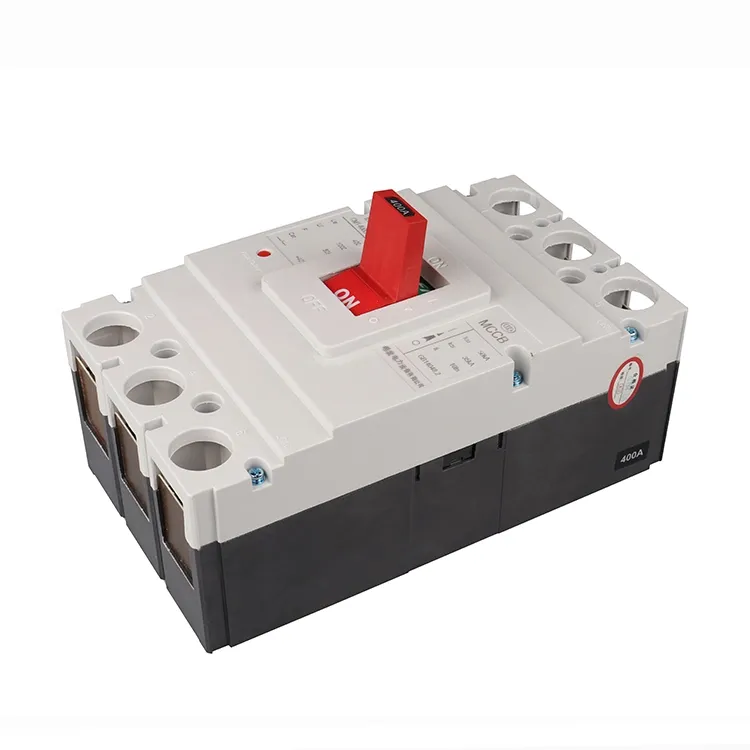

400a 3p Mccb gekapselter geformter Gehäuseschalter

Ein 400-A-3-P-MCC-Schalter mit geschlossenem Formgehäuse ist eine Art Leistungsschalter mit einem geformten Isoliergehäuse und Luftisolierung. Es wird üblicherweise in Niederspannungsverteilungssystemen installiert und eingesetzt, um sowohl normale Ströme als auch Fehlerströme innerhalb des Nennbereichs zu unterbrechen oder zu isolieren, was zum Schutz von Kabeln und elektrischen Geräten beiträgt. Zu den gängigen Auslösemethoden für einen 400-A-3-P-MCC-Schalter mit geschlossenem Formgehäuse gehören ausschließlich magnetische, thermisch-magnetische und elektronische Auslöseeinheiten.

Ein rein magnetischer Auslöser funktioniert ausschließlich unter Kurzschlussbedingungen. Mit anderen Worten: Der 400a 3p mccb-Schalter mit geschlossenem Gussgehäuse löst nur dann aus, wenn ein Fehler wie ein Kurzschluss auftritt. Dieser Typ wird häufig in Heizkreisen oder in Motorkreisen eingesetzt, in denen bereits ein separater Überlastschutz vorhanden ist.

Thermomagnetische Auslöser reagieren sowohl auf Kurzschlüsse als auch auf anhaltenden Überstrom. Wenn der Strom über einen bestimmten Zeitraum 400 A übersteigt oder ein Kurzschluss auftritt, löst der 400 A 3p mccb-Schalter mit geschlossenem Gussgehäuse aus. Da er zwei Schutzmechanismen kombiniert, wird er manchmal als kombinierter oder doppelter Auslöser eines 400-A-3-P-MCC-Schalters mit geschlossenem Formgehäuse bezeichnet, der häufig in der allgemeinen Stromverteilung eingesetzt wird.

Elektronische Auslöser stellen eine fortschrittlichere und ausgereiftere Lösung dar. Mit diesem Typ können Parameter wie magnetischer Aufnehmer, thermische Einstellungen und Auslöseverzögerung angepasst werden, wodurch der 400a 3p mccb-Schalter mit geschlossenem Formgehäuse für ein breiteres Anwendungsspektrum geeignet ist. Allerdings ist diese zusätzliche Flexibilität in der Regel mit höheren Kosten verbunden.

Zusätzlich zu diesen Typen gibt es Kompaktleistungsschalter, die speziell für den Motorschutz konzipiert sind. Für solche Anwendungen ist die magnetische Auslöseeinstellung typischerweise höher, was mehr als dem Zehnfachen des Nennstroms entspricht, sodass der Kompaktleistungsschalter dem hohen Einschaltstrom beim Motoranlauf standhalten kann, ohne unnötig auszulösen, und gleichzeitig dennoch Schutz unter Fehlerbedingungen bietet.

400a 3p mccb geschlossener Schalter mit geformtem Gehäuse Parameter:

Funktionen des 400a 3p mccb-Schalterzubehörs mit geschlossenem Formgehäuse

Zubehör erweitert und ergänzt die Grundfunktionen eines 400-A-3-P-MCC-Schalters mit geschlossenem Formgehäuse. Sie fügen Steuerungsoptionen hinzu und verbessern die Schutzfunktionen, sodass sie zu einem integralen Bestandteil des Geräts werden. Zu den üblichen Zubehörteilen eines 400-A-3-P-MCC-Schalters mit geschlossenem Gussgehäuse gehören Hilfskontakte, Alarmkontakte, Arbeitsstromauslöser, Unterspannungsauslöser, Motorantriebe und externe Drehgriffe.

1) Hilfskontakte

Hilfskontakte werden hauptsächlich verwendet, um anzuzeigen, ob der 400-A-3-P-MCC-Schalter mit geschlossenem Kompaktgehäuse offen oder geschlossen ist. Sie zeigen jedoch nicht an, ob eine Fehlerauslösung aufgetreten ist. Sie sind an den Steuerkreis angeschlossen. Für Kompaktleistungsschalter ab einer Baugröße von 400 A stehen Konfigurationen mit zwei Schließer- und zwei Öffnerkontakten mit einem thermischen Strom von etwa 6 A zur Verfügung. Bei einer Baugröße von 100 A wird typischerweise ein Wechselkontakt mit einfacher Unterbrechung verwendet, während bei 225 A und 250 A eine Brückenkontaktstruktur mit einem herkömmlichen thermischen Strom von etwa 3 A verwendet wird.

2) Alarmkontakte

Alarmkontakte sind so konzipiert, dass sie signalisieren, wenn der 400-A-3-P-MCC-Schalter mit geschlossenem Gussgehäuse aufgrund von Fehlern wie Überlast, Kurzschluss oder Unterspannung automatisch auslöst. Ihr Betriebsstrom beträgt im Allgemeinen 380 V Wechselstrom bei 0,3 A oder 220 V Gleichstrom bei 0,15 A, überschreitet jedoch normalerweise 1 A nicht. Der thermische Strom liegt jedoch typischerweise im Bereich von 1 bis 2,5 A.

3) Spannungsauslöser

Eine Arbeitsstromauslösereinheit ermöglicht das Fernöffnen des 400-A-3-poligen MCCC-Schalters mit geschlossenem Gussgehäuse. Seine Betriebsspannung kann unabhängig von der Hauptstromkreisspannung sein. Es ist für den Kurzzeitbetrieb konzipiert und die Erregungszeit der Spule sollte normalerweise eine Sekunde nicht überschreiten, da die Spule sonst beschädigt werden kann.

Um ein Durchbrennen der Spule zu verhindern, ist ein Mikroschalter in Reihe mit der Arbeitsstromauslösespule geschaltet. Wenn die Spule mit Strom versorgt wird, wird der Anker angezogen, wodurch der Mikroschalter von einem normalerweise geschlossenen in einen normalerweise offenen Zustand wechselt. Dadurch wird der Steuerstromkreis unterbrochen, sodass die Spule auch dann nicht unter Strom bleibt, wenn der Druckknopf gedrückt gehalten wird. Diese Konstruktion schützt die Spule effektiv vor Überhitzung. Sobald der 400a 3p mccb-Schalter mit geschlossenem Gussgehäuse zurückgesetzt und wieder geschlossen wird, kehrt der Mikroschalter in seine normalerweise geschlossene Position zurück. Arbeitsstromauslöser sind mit verschiedenen Steuerspannungen und Frequenzen erhältlich, um unterschiedlichen Anwendungen gerecht zu werden.

4) Unterspannungsfreigabe

Der Unterspannungsauslöser dient zum Schutz von Stromkreisen und Stromversorgungsgeräten vor Niederspannungsbedingungen. Seine Spule ist mit der Versorgungsseite des Kompaktleistungsschalters verbunden und der Leistungsschalter kann nur geschlossen werden, wenn die Spule unter Spannung steht. Wenn die Spannung zu niedrig ist, kann der 400-A-3-P-MCC-Schalter mit geschlossenem Gussgehäuse nicht geschlossen werden. Es ist wichtig sicherzustellen, dass die Systemspannung mit der Nennspannung des Unterspannungsauslösers übereinstimmt. Der Betriebsbereich liegt typischerweise zwischen 70 % und 35 % der Nennspannung. Diese Geräte sind auch in verschiedenen Nennspannungen und Frequenzen für verschiedene Anwendungen erhältlich.

5) Motorantriebsmechanismus

Motorantriebe werden zum automatischen und ferngesteuerten Ein- und Ausschalten von Leistungsschaltern eingesetzt. Es gibt zwei Haupttypen: motorbetriebene und elektromagnetische. Motorgetriebene Mechanismen werden im Allgemeinen für MCCBs mit Kompaktleistungsschaltern mit einer Baugröße von 400 A und mehr verwendet, während elektromagnetische Antriebe eher für MCCBs mit einer Nennleistung von 225 A und darunter geeignet sind.
