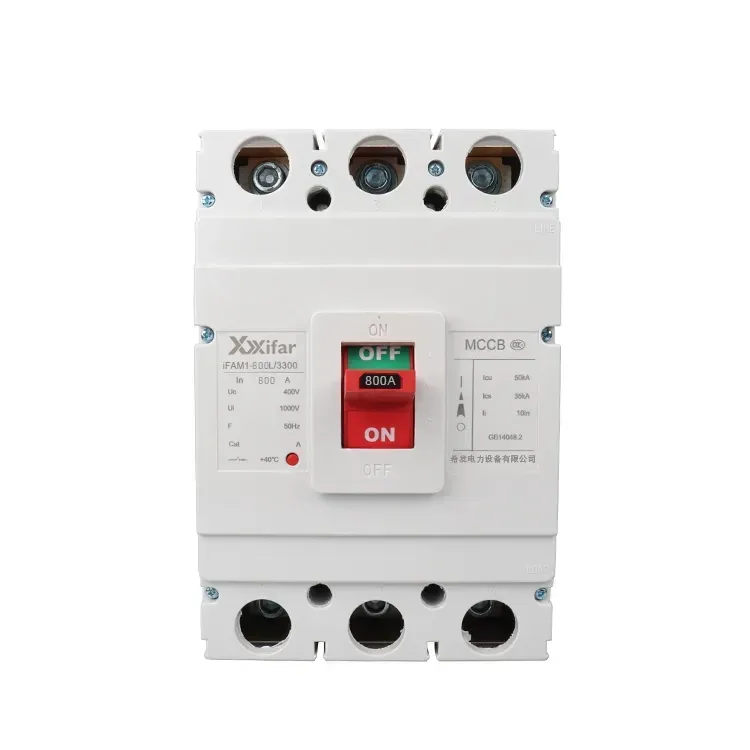

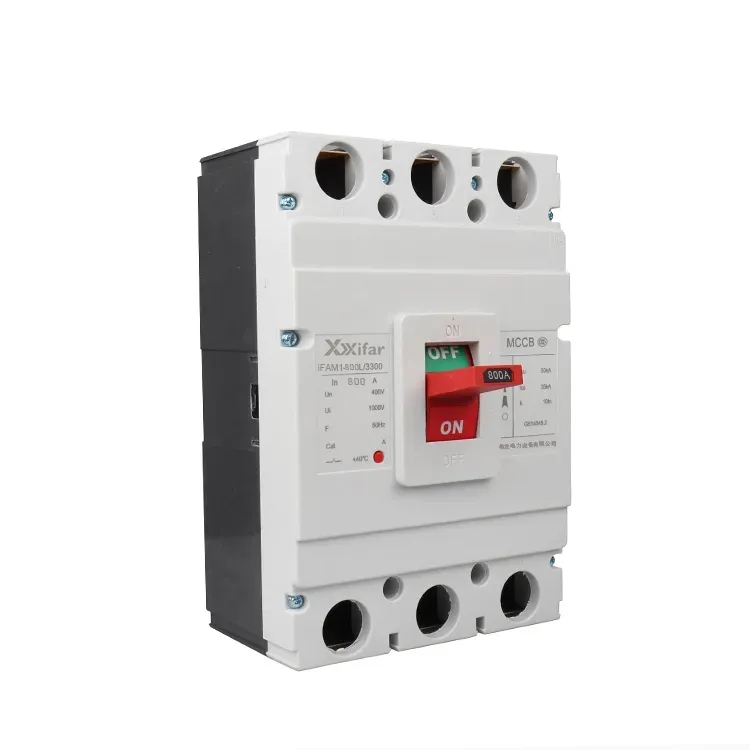

400 V 800 A Leistungsschalter mit geformtem isoliertem Gehäuse

Ein 400-V-800-A-Leistungsschalter mit geformtem Isoliergehäuse MCCB ist eine Art Niederspannungs-Leistungsschalter, der über ein geformtes Isoliergehäuse mit Luftisolierung verfügt. Es wird häufig in Stromverteilungssystemen verwendet, um normale Ströme sowie Fehlerströme innerhalb des Nennbereichs zu unterbrechen oder zu isolieren, wodurch die Sicherheit elektrischer Leitungen und Geräte gewährleistet wird. Die interne Struktur eines 400-V-800-A-Leistungsschalters mit geformtem isoliertem Gehäuse (MCCB) umfasst typischerweise bewegliche und feste Kontakte, einen Betätigungsmechanismus und Auslöseeinheiten wie thermische und magnetische Auslöser. Diese Komponenten ermöglichen es dem 400-V-800-A-Leistungsschalter mit isoliertem Gehäuse, sowohl Langzeitverzögerungs- als auch Sofortschutz zu bieten. Zu den regulären Auslösetypen eines 400-V-800-A-Leistungsschalters mit geformtem Isoliergehäuse gehören ausschließlich magnetische, thermisch-magnetische und elektronische Auslöser.

Definition eines Leistungsschalters mit geformtem Isoliergehäuse

Ein 400-V-800-A-Leistungsschalter mit isoliertem Gehäuse (MCCB) ist in Bezug auf Kapazität und Anwendung zwischen Miniatur-Leistungsschaltern (auch MCBs genannt) und offenen Leistungsschaltern (ACBs) positioniert. Ein 400-V-Leistungsschalter mit geformtem Isoliergehäuse deckt im Allgemeinen einen Strombereich von 10 A bis 1600 A ab. Mit thermisch-magnetischen oder elektronischen Auslöseeinheiten in einem geformten Gehäuse eignet es sich zum Schutz und zur Steuerung auf verschiedenen Ebenen eines Niederspannungsverteilungssystems.

Funktion und Eigenschaften des Leistungsschalters mit geformtem Isoliergehäuse

Thermomagnetische Auslöser kombinieren ein Bimetallelement zum Überlastschutz mit einem Magnetmechanismus zum Kurzschlussschutz. Elektronische Auslöser hingegen ermöglichen eine präzisere Anpassung der Schutzeinstellungen, typischerweise innerhalb eines Toleranzbereichs von 10–20 %. Sie sind besonders nützlich in Motorstromkreisen, in denen der 400-V-800-A-Leistungsschalter mit isoliertem Gehäuse (MCCB) hohe Einschaltströme bewältigen muss, wobei die magnetischen Anregepegel oft über dem Zehnfachen des Nennstroms liegen.

Anwendungen für Leistungsschalter mit geformtem Isoliergehäuse

Ein 400-V-800-A-Leistungsschalter mit isoliertem Gehäuse (MCCBs) kann als Einspeisung in primären, sekundären oder tertiären Verteilungssystemen verwendet werden und eignet sich auch als Eingangsschalter in sekundären und tertiären Ebenen. Ihr maximales Kurzschlussausschaltvermögen liegt normalerweise zwischen 36 kA und 120 kA und ist deutlich höher als das von Miniatur-Leistungsschaltern, die normalerweise zwischen 6 kA und 10 kA liegen.

Überlegungen zur Auswahl von Leistungsschaltern mit geformtem Isoliergehäuse

Zu den Schlüsselfaktoren bei der Auswahl eines MCCB gehören die Baugröße und der Nennstrom, z. B. 100 A oder 250 A, die Einstellungen der Auslöseeinheit, z. B. Ir = 1,2 Zoll oder 5 Zoll, das Ausschaltvermögen und die erforderlichen Auslösekennlinieneigenschaften, z. B. Langzeit- und Kurzzeitverzögerungsfunktionen.

Technischer Vergleich von Leistungsschaltern mit geformtem Isoliergehäuse

Thermisch-magnetische 400-V-800-A-Leistungsschalter mit geformtem Isoliergehäuse haben eine relativ einfache Struktur, aber eine geringere Genauigkeit, mit Toleranzen um ±20 %. Elektronische Auslöser, die oft auf Rogowski-Spulenerkennung basieren, bieten eine verbesserte Genauigkeit und Temperaturkompensation, wodurch 400-V-800-A-Leistungsschalter mit isoliertem Gehäuse besser für kritische Stromkreise oder Anwendungen geeignet sind, die eine selektive Koordination erfordern.

Parameter des Leistungsschalters mit geformtem Isoliergehäuse für 400 V und 800 A:
