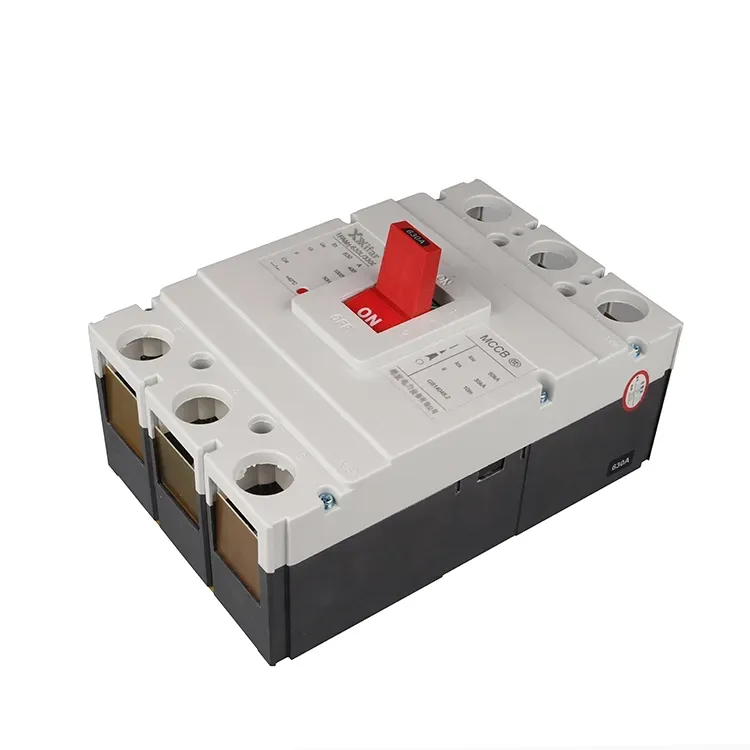

630a 3p Thermomagnetischer Kompaktleistungsschalter

Wenzhou XiFa Electric Power Equipment Co., Ltd. Ziel ist es, einen thermisch-magnetischen Kompaktleistungsschalter 630a 3p herzustellen, damit Terminalbenutzer ihn viele Jahre lang stabil und sicher einsetzen können. Nachdem jeder 630a 3p thermisch-magnetische Kompaktleistungsschalter aus der Produktionslinie fertiggestellt wurde, kann durch den mechanischen Lebensdauertest sichergestellt werden, dass jeder fertige Kompaktleistungsschalter 20.000 Mal aus- und wieder geschlossen werden kann. Darüber hinaus unterstützt Wenzhou XiFa Electric Power Equipment Co.,Ltd auch den maßgeschneiderten Service, bei dem die wichtigsten Spezifikationen wie ICs 35 kA, 50 kA und 70 kA bei unterschiedlichen Arbeitsspannungen betragen können und die Nennisolationsspannung 800 V oder 1000 V betragen kann, um den verschiedenen Betriebsumgebungen gerecht zu werden.

Anfrage absenden

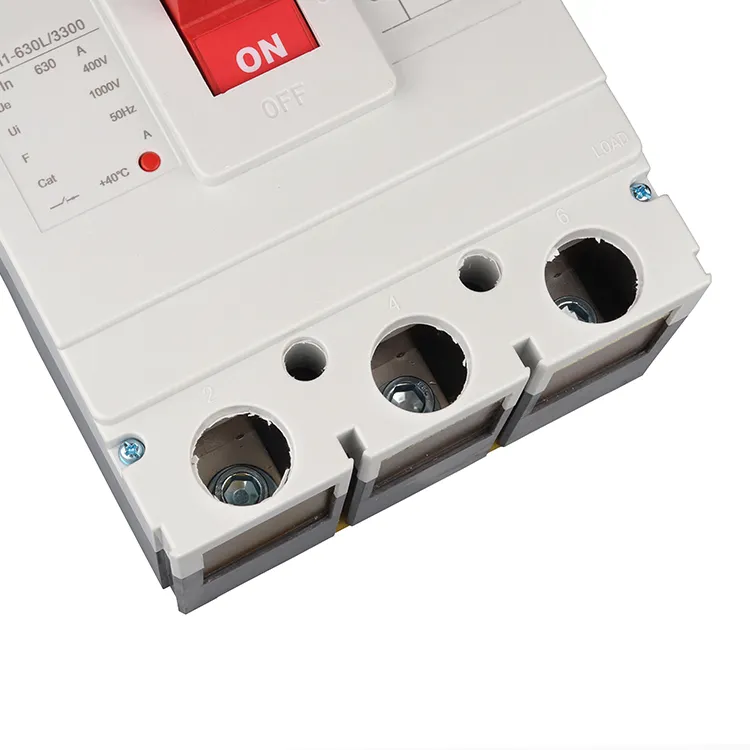

Produktbeschreibung

Ein thermisch-magnetischer Kompaktleistungsschalter 630a 3p ist ein wesentliches und wichtiges Schutzgerät, das in Niederspannungs-Stromverteilungssystemen verwendet wird. Es verfügt über ein vollständig geschlossenes Isoliergehäuse, in dem der MCCB wesentliche Komponenten wie das Kontaktsystem, die Lichtbogenlöscheinheit und den Auslösemechanismus in einer kompakten Struktur integriert.

Da der thermisch-magnetische Kompaktleistungsschalter 630a 3p als versiegelte Einheit konzipiert ist, ist er im Allgemeinen nicht für die Demontage oder Reparatur vorgesehen. Es wird häufig in industriellen und kommerziellen Anlagen eingesetzt, um Schutz für Stromkreise mittlerer und kleiner Kapazität zu bieten und dient typischerweise als Abzweig- oder Leitungsendschutzgeräte.

Innerhalb der Kategorie der Leistungsschalter sind Kompaktleistungsschalter zwischen offenen Leistungsschaltern, die typischerweise als Haupteinspeisung in Verteilungssystemen verwendet werden, und Miniatur-Leistungsschaltern, die üblicherweise in Wohn- und leichten Anwendungen eingesetzt werden, positioniert

Zu den typischen Anwendungsfällen eines thermisch-magnetischen Kompaktleistungsschalters 630a 3p gehören Motorschutzschaltungen, Verteilertafeln und Stromversorgungsleitungen für mittelgroße Geräte.

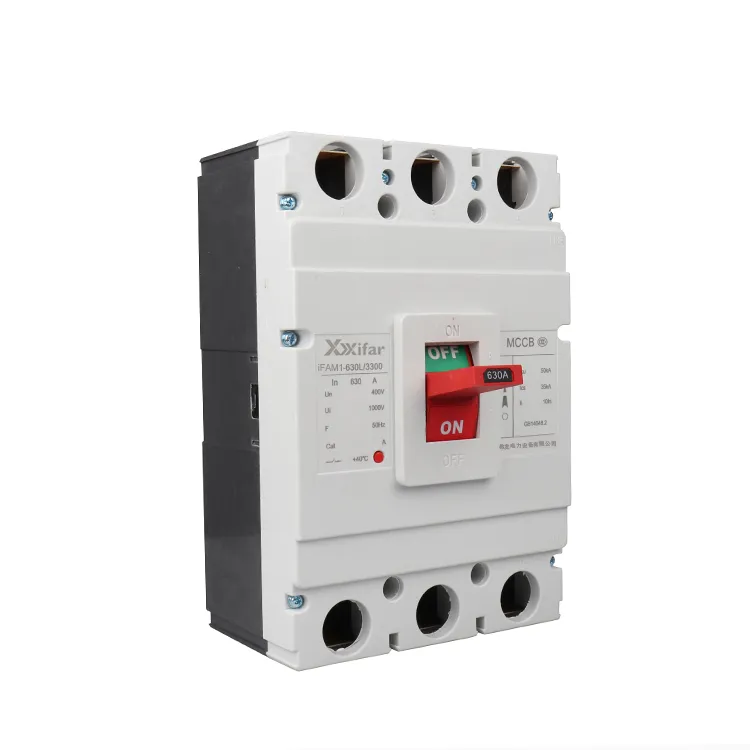

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Parameter des thermisch-magnetischen Kompaktleistungsschalters 630a 3p:

Nennrahmenstrom	800 A
Bewerteter Arbeitsstrom	400A/630A/800A
Bewertetes Kurzschluss-Ausschaltvermögen für den Betrieb	35/50/70 kA
Anzahl der Pole	3 Phasen; 3-polig; TP
Frequenz	50/60 Hz
Nennarbeitsspannung	400 V; 690V; 800V
Bemessungsisolationsspannung	800V; 1000V;
Mechanisches Leben	20000 Mal

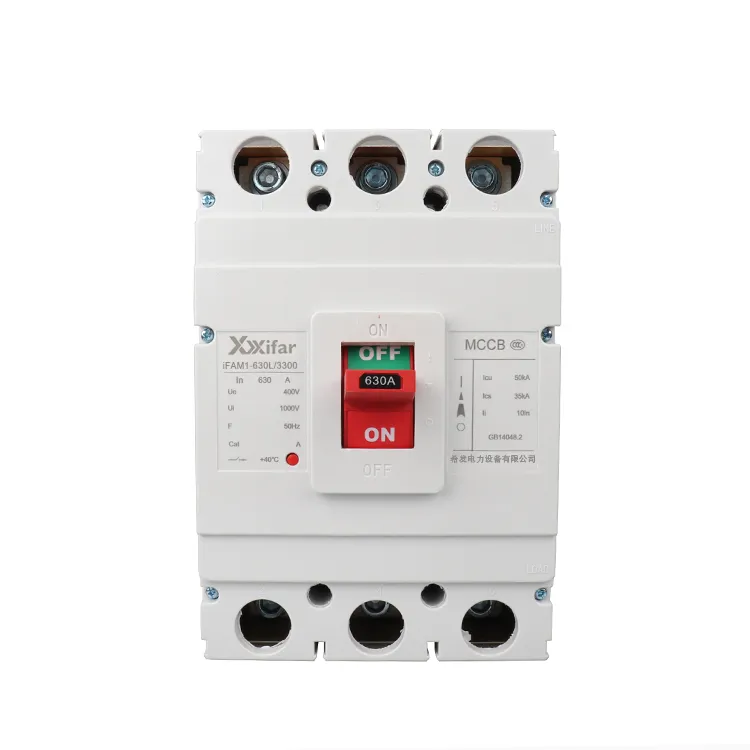

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Produktmodus	Pole	Dimension
Produktmodus	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Funktionsmerkmale des thermisch-magnetischen Kompaktleistungsschalters 630a 3p

1. Überlastungsschutz:

Bei einem thermisch-magnetischen Kompaktleistungsschalter 630a 3p wird der Überlastschutz auch als Langzeitschutz bezeichnet. Der Überlastschutz basiert auf der thermischen Verformung eines Bimetallstreifens. Die Auslösezeit folgt einer umgekehrten Zeitcharakteristik: Ein höherer Strom führt zu einer schnelleren Auslösung. Dies schützt Leiter und Geräte vor Überhitzung bei anhaltender Überlastung.

2. Kurzschlussschutz

Im Allgemeinen wird der Kurzschlussschutz durch einen unverzögerten Schutz in einem thermisch-magnetischen Kompaktleistungsschalter 630a 3p implementiert. Der magnetische Auslöser bietet sofortigen Schutz. Wenn der Strom etwa das 8- bis 12-fache des Nennwerts erreicht, löst der thermisch-magnetische Kompaktleistungsschalter innerhalb eines halben Netzfrequenzzyklus, also etwa 10 ms, aus. Dadurch wird sichergestellt, dass eine Unterbrechung erfolgt, bevor der Kurzschlussstrom seinen Höhepunkt erreicht.

3. Unterspannungsschutz

Bei installiertem Unterspannungsauslöser erfolgt die Auslösung, wenn die Spannung länger als 1 Sekunde unter 70 % des Nennwerts fällt. Eine sofortige Auslösung erfolgt, wenn die Spannung unter 35 % des Nennwerts fällt. Diese Funktion trägt dazu bei, Schäden an Motoren zu verhindern, die durch Niederspannungsbetrieb verursacht werden.

4. Erdschlussschutz

630a 3p thermisch-magnetische Kompaktleistungsschalter mit integrierten elektronischen Schutzmodulen können Fehlerströme über einen Nullstromtransformator erkennen. Eine Auslösung erfolgt, wenn das Leckagemodul mehr als 30 mA für den Personenschutz und 300 mA für den Brandschutz erkennt. Die Auslösezeit liegt im Allgemeinen innerhalb von 0,1 Sekunden.
