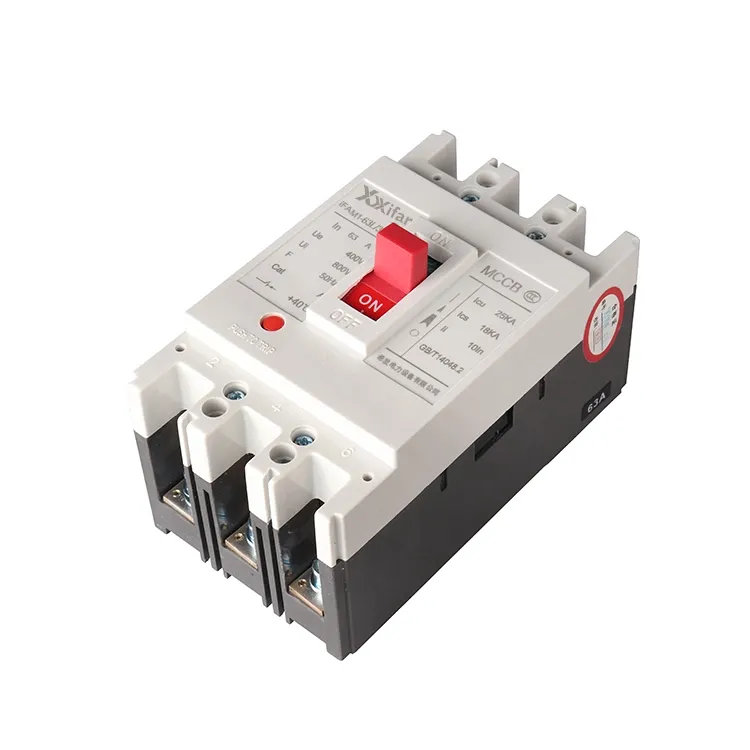

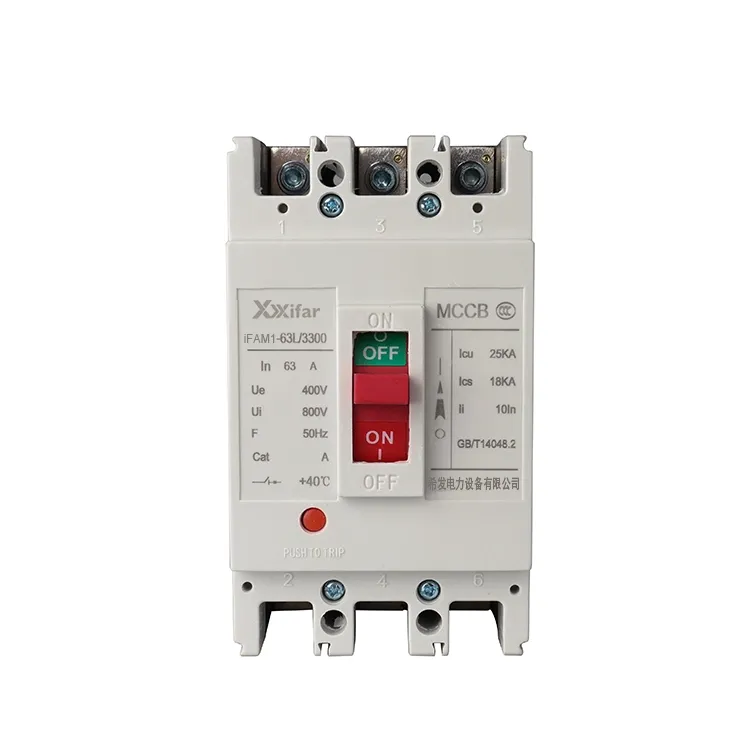

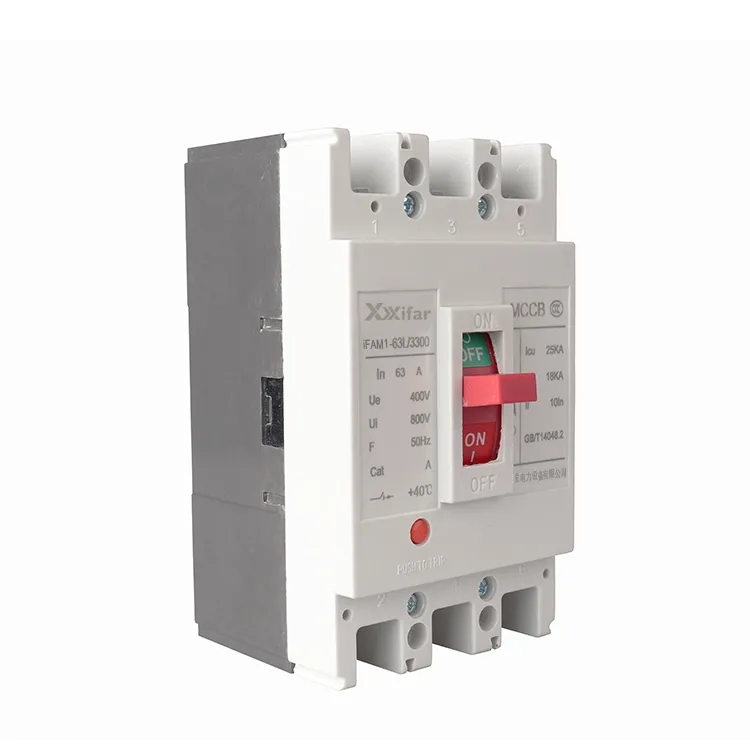

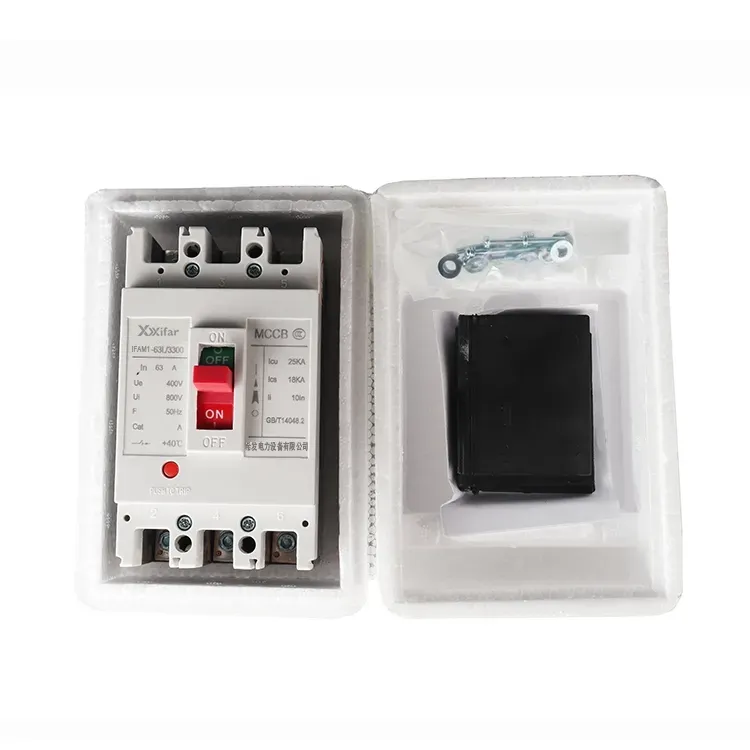

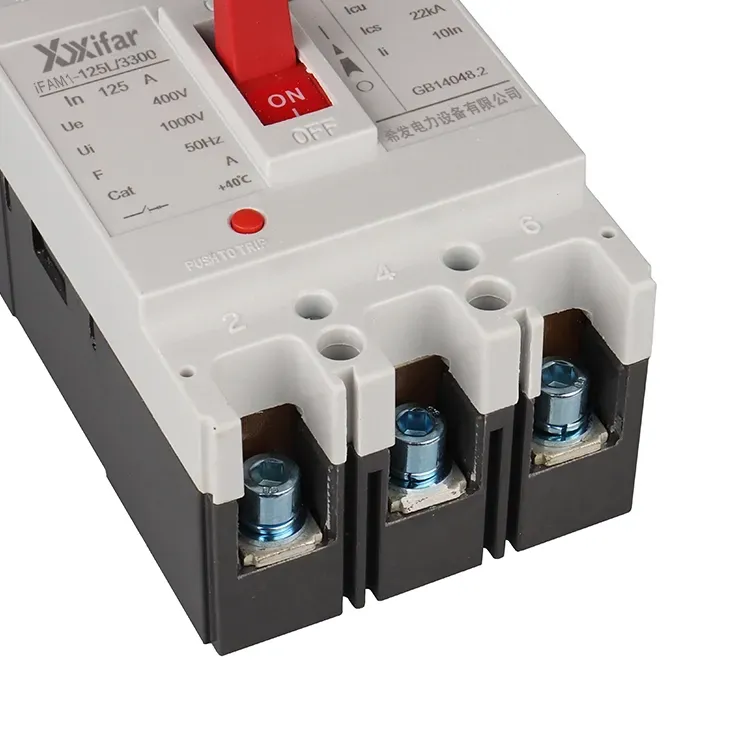

63a 3p Kompaktleistungsschalter

Funktionsprinzipien von 63a 3p Kompaktleistungsschaltern

(1) Stromerfassung und -unterbrechung

Im Inneren des 63a 3p Kompaktleistungsschalters überwacht ein Sensorelement den durch den Stromkreis fließenden Strom. Wenn der Strom über einen voreingestellten Wert ansteigt, erzeugt er eine Magnetkraft, die den Auslösemechanismus betätigt. Es bewirkt ein schnelles Öffnen der Kontakte und eine Unterbrechung des Stromkreises, basierend auf dem Prinzip der elektromagnetischen Wirkung.

(2) Wärmeschutz

Unter Überlastbedingungen erwärmt sich das Thermoelement eines 63a 3p Kompaktleistungsschalters. Bei steigender Temperatur verbiegt sich ein Bimetallstreifen, wodurch der Auslösemechanismus freigegeben und der Hauptstromkreis getrennt wird. Dies verhindert eine Überhitzung und verringert die Brandgefahr durch längeren Überstrom.

(3) Unterspannung und Spannungsauslösung

Wenn die Versorgungsspannung unter einen bestimmten Wert fällt, fällt der Anker im Unterspannungsauslöser ab, wodurch der Auslösemechanismus ausgelöst und der Stromkreis geöffnet wird. Wenn außerdem der Arbeitsstromauslöser unter Spannung steht, zieht sein Anker an und aktiviert auch denselben Auslösemechanismus, wodurch der Hauptstromkreis getrennt wird.

Hauptfunktionen von 63a 3p Kompaktleistungsschaltern

(1) Kurzschlussschutz

Im Kurzschlussfall steigt der Strom stark auf einen sehr hohen Wert an. Der 63a 3p Kompaktleistungsschalter reagiert nahezu augenblicklich, wodurch der Stromkreis geöffnet wird, um Geräte vor starker elektrischer Belastung zu schützen.

(2) Überlastschutz

Wenn der Laststrom für einen bestimmten Zeitraum den Nennwert überschreitet, löst der 63a 3p Kompaktleistungsschalter automatisch aus. Es hilft, Überhitzung und Schäden an der Verkabelung und den angeschlossenen Geräten zu verhindern.

(3) Automatische Trennung

Wenn ein Fehler auftritt, kann der 63a 3p Kompaktleistungsschalter die Stromversorgung ohne manuelles Eingreifen unterbrechen. Darüber hinaus spielt die Funktion eine wichtige Rolle beim Schutz von Geräten und Personal im elektrischen System.

63a 3p Kompaktleistungsschalter Parameter:

Der Unterschied zwischen einem 63a 3p Kompaktleistungsschalter und Miniatur-Leistungsschaltern

1. Kurzschlussausschaltvermögen:

Es gibt einen deutlichen Unterschied in der Fehlerunterbrechungsfähigkeit. 63a 3p-Leistungsschalter mit geformtem Gehäuse bieten typischerweise ein maximales Schaltvermögen von etwa 36 kA bis 120 kA bei 400 V, wohingegen 63a 3p-Miniatur-Leistungsschalter normalerweise im Bereich von 6 kA bis 10 kA ausgelegt sind.

2. Einstellbarkeit der Schutzcharakteristik:

Bei einem 63a 3p MCCB können Überlast- und Kurzschlussschutz unabhängig voneinander eingestellt und die Auslösewerte manuell angepasst werden. Elektronische Auslöser können sogar einen mehrstufigen Schutz bieten. Im Gegensatz dazu verfügt ein 63a 3p MCB über feste Schutzeigenschaften, die einen kombinierten thermisch-magnetischen Mechanismus mit Standard-B-, C- oder D-Kurven verwenden, die nicht angepasst werden können.

3. Installation und mechanische Festigkeit:

63a 3p-Leistungsschalter mit geformtem Gehäuse werden im Allgemeinen mit Schrauben montiert, um eine sicherere Verbindung zu gewährleisten. Dadurch eignen sie sich für Anwendungen mit höherem Strom und Umgebungen mit Vibrationen. 63a 3p-MCBs hingegen sind für die schnelle Installation auf standardmäßigen 35-mm-DIN-Schienen konzipiert, was praktisch ist, aber eine geringere mechanische Robustheit bietet.

4. Typische Anwendungen:

63a 3p MCCBs werden häufig in industriellen Stromverteilungssystemen, Motorschutz- und Speisestromkreisen auf sekundärer oder tertiärer Ebene eingesetzt. Allerdings sind 63-A-3P-MCBs hauptsächlich für Endverteilerstromkreise wie Beleuchtung und Steckdosen in Wohn- oder Gewerbeanlagen vorgesehen.
