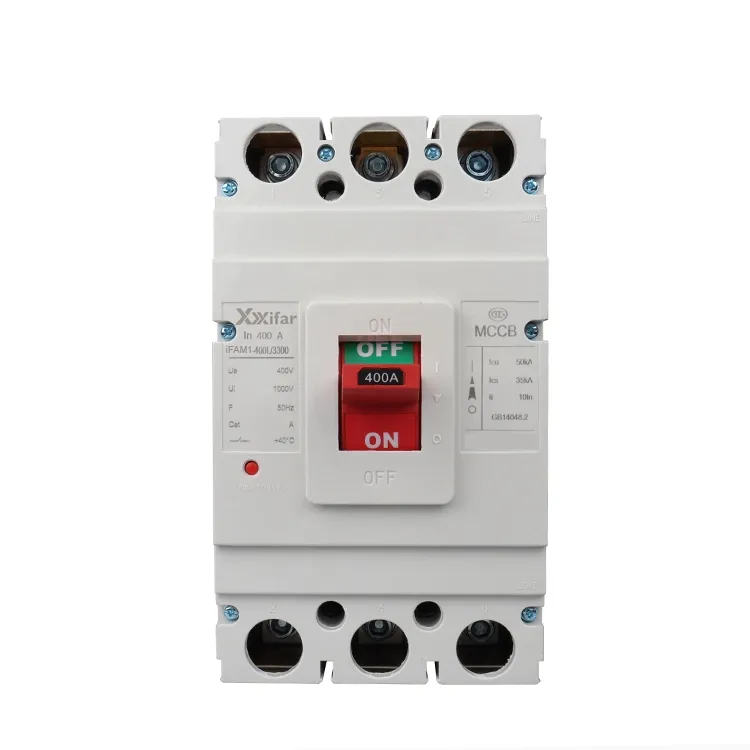

DC 250a 4p Kompaktleistungsschalter Mccb in Electrical

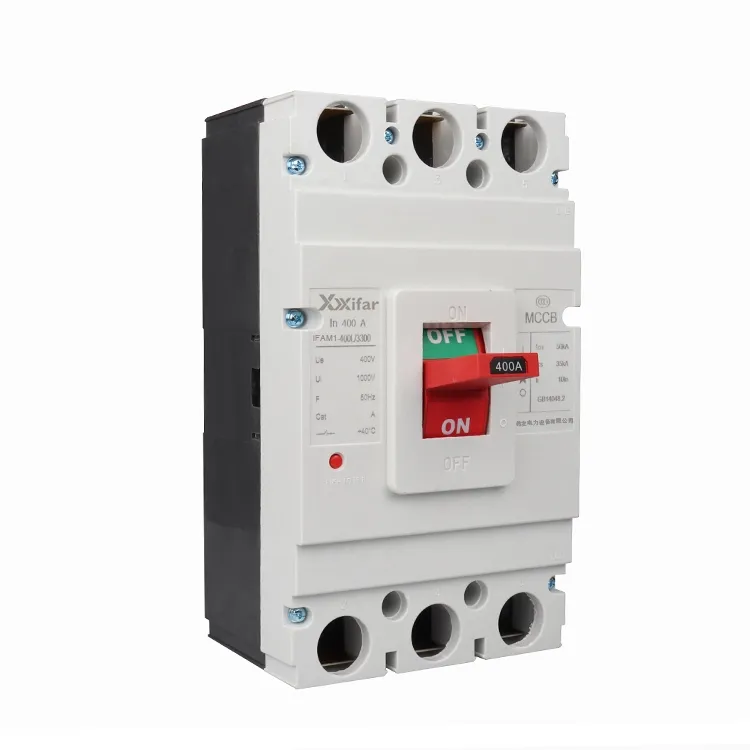

Dc 250a 4p Kompaktleistungsschalter mccb in elektrischen Strukturbauteilen:

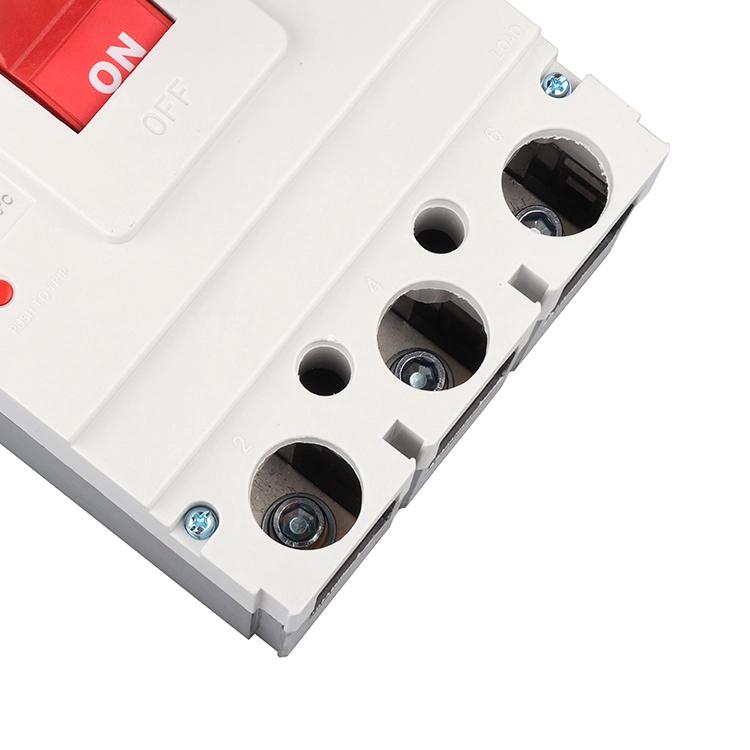

1. Kontaktsystem:

Der Kontakt einer DC 250a 4p-MCC-Baugruppe mit Kompaktleistungsschalter besteht aus beweglichen und festen Kontakten aus Legierungen auf Kupferbasis. Es gewährleistet ein Gleichgewicht zwischen elektrischer Leitfähigkeit und mechanischer Haltbarkeit. Die Oberflächen der Kontakte eines 250-A-Gleichstrom-Leistungsschalters mit 4-poligem Kompaktgehäuse sind in der Regel versilbert, um eine bessere Leistung beim Schaltvermögen zu erzielen. Unter Nennbedingungen kann das System eine mechanische Lebensdauer von über 20.000 Betätigungen erreichen.

2. Lichtbogenlöschkammer:

Die Lichtbogenkammer eines DC 250a 4p Kompaktleistungsschalters mccb ist mit einem Stapel metallischer Lichtbogenverteilerplatten ausgestattet, die den Lichtbogen in mehrere kleinere Lichtbögen aufteilen, um die Lichtbogenspannung zu erhöhen und die Löschung zu beschleunigen. Bei leistungsstärkeren Modellen wird die magnetische Blowout-Technologie auf einen 250-A-Gleichstrom-4-poligen Kompaktleistungsschalter (MCC) angewendet. Die elektromagnetische Kraft treibt den Lichtbogen in die Lichtbogenkammer, um eine Lichtbogenlöschung innerhalb von etwa 10 ms zu ermöglichen.

3. Betriebsmechanismus:

Ein DC 250A 4P Kompaktleistungsschalter (MCCB) ist optional mit einem manuellen Bediengriff und einem motorisierten Treiber für die Fernbedienung ausgestattet. Der Mechanismus ist gemäß IEC 60947-2 ausgelegt, um eine stabile Leistung in einem Umgebungstemperaturbereich von -20 °C bis +40 °C zu gewährleisten.

4. Auslösemechanismus:

Das Auslösesystem kombiniert typischerweise thermischen und magnetischen Schutz. Der thermische Auslöser verwendet einen Bimetallstreifen zum Schutz vor Überlastung, der einer inversen Stromcharakteristik folgt. Die magnetische Auslöseeinheit verwendet einen schnell reagierenden elektromagnetischen Mechanismus. Wenn der Kurzschlussstrom den voreingestellten Schwellenwert erreicht, kann die Auslösung innerhalb von etwa 5 ms erfolgen.

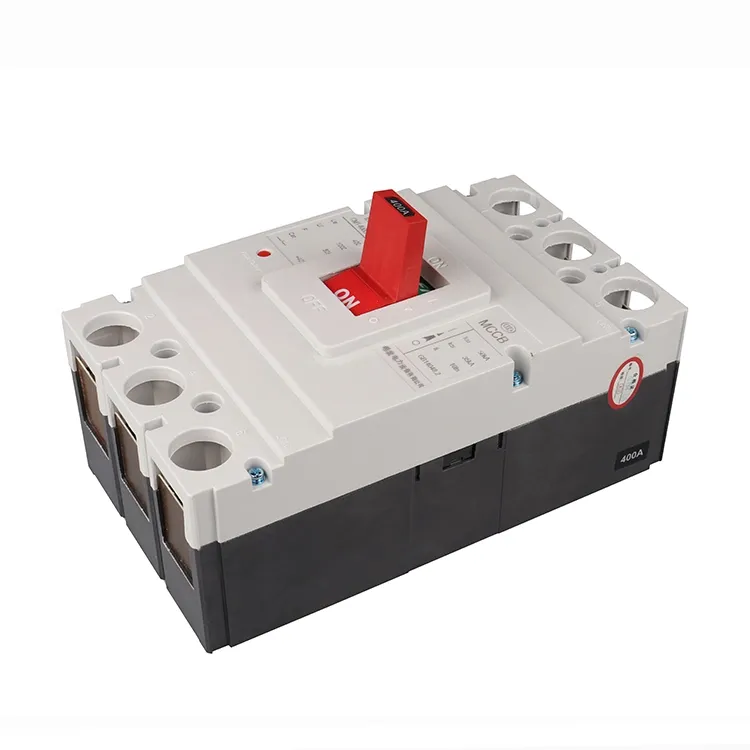

5. Geformtes Isoliergehäuse

Das Gehäuse eines 250-A-4-P-Gleichstrom-Leistungsschalters mit geformtem Gehäuse besteht aus glasfaserverstärktem duroplastischem Kunststoff, der die Flammschutzanforderungen UL94 V-0 erfüllt. Das Design eines DC 250a 4p Kompaktleistungsschalters mccb entspricht normalerweise der Schutzart IP40, die das Eindringen fester Gegenstände mit einer Größe von mehr als 1 mm verhindert.

DC 250a 4p Kompaktleistungsschalter MCCC in elektrischen Parametern:

Wichtige technische Parameter eines DC 250a 4p Kompaktleistungsschalters mccb in der Elektrotechnik:

1. Bewertetes Kurzschlussausschaltvermögen (Icu):

Icu stellt den maximalen Kurzschlussstrom dar, den der DC 250a 4p Kompaktleistungsschalter unter extremen Bedingungen unterbrechen kann. Zu den gängigen Nennwerten von Wenzhou XieFa Electic Power Equipment Co., Ltd gehören 25 kA, 35 kA und 50 kA, getestet unter Bedingungen eines niedrigen Leistungsfaktors, der typischerweise 0,2 beträgt.

2. Bewertetes Kurzschlussausschaltvermögen (Ics)

Ics gibt die Fähigkeit des DC 250A 4P Kompaktleistungsschalters an, Fehlerströme wiederholt zu unterbrechen. Kompaktleistungsschalter-MCCBs in Wenzhou XiFA Electic Power Equipment Co., Ltd erreichen typischerweise einen Ics von mindestens 75 % von Icu. Das Testen umfasst mehrere Unterbrechungssequenzen bei bestimmten Stromstärken.

3. Strombegrenzende Leistung

Durch optimiertes Kontaktdesign und Lichtbogenkontrolle kann der 250a 4p Kompaktleistungsschalter in Wenzhou XiFa Electic Power Equipment Co., Ltd den Spitzenkurzschlussstrom um etwa 50 % bis 70 % begrenzen. Dadurch wird die mechanische und thermische Belastung des Stromverteilungssystems deutlich reduziert.

Klassifizierung der Auslöseeigenschaften eines 250a 4p Kompaktleistungsschalters:

Typ A: 2 bis 3 × In: geeignet für Halbleiterschutz

Typ B: 3 bis 5 × In: Allzweck, einschließlich Personenschutz

Typ C: 5 bis 10 × In: Standardverteilerkreise

Typ D: 10 bis 20 × In: induktive Lasten wie Transformatoren

Typ K: 8 bis 14 × In: spezieller Motorschutz
