10-kV-500-kVA-Verteilungstransformator für Mastmontage

Mit über 20 Jahren Erfahrung in der Branche ist Wenzhou Xifa Electric Power Equipment Co., Ltd. ein professioneller Hersteller von Stromverteilungsgeräten, zertifiziert nach ISO 9001, IEC und nationalen Standards. Wir sind auf die Entwicklung und Herstellung hocheffizienter, verlustarmer Transformatoren spezialisiert, die auf raue Umgebungen zugeschnitten sind. Unser mastmontierter 10-kV-500-kVA-Verteilungstransformator verfügt über eine verlustarme Kerntechnologie der Klasse S11, einen vollständig abgedichteten Öltank und einen Standardisolationsgrad von HV Li75/Ac28, LV Ac3 und gewährleistet so stabile Leistung, lange Lebensdauer und Wartungsfreiheit für ländliche und städtische Verteilungsnetze.

Anfrage absenden

Produktbeschreibung

Ein mastmontierter 10-kV-500-kVA-Verteilungstransformator ist ein dreiphasiger, in Öl getauchter Außentransformator, der direkt an Strommasten installiert wird, um 10-kV-Mittelspannung auf 400-V-Niederspannung (Leitung-zu-Leitung) für die Stromverteilung in Wohn-, Gewerbe- und Kleinindustriebetrieben umzuwandeln. Es zeichnet sich durch ein kompaktes Design, einen vollständig abgedichteten Tank, geringe Verluste, geringe Geräuschentwicklung und minimale Wartung aus und entspricht den Normen IEC 60076 und GB/T 1094.

Der auf Langlebigkeit und Effizienz ausgelegte 10-kV-500-kVA-Verteilungstransformator für Mastmontage verfügt über ein kompaktes, platzsparendes Design, das den Bedarf an speziellen Umspannwerken überflüssig macht und die Bau- und Installationskosten im Bauwesen erheblich senkt. Die vollständig abgedichtete Wellpappenstruktur des Tanks verhindert das Austreten von Öl und das Eindringen von Feuchtigkeit und gewährleistet so einen wartungsfreien Betrieb und eine Lebensdauer von über 20 Jahren unter normalen Bedingungen.

Der mastmontierte 10-kV-500-kVA-Verteilungstransformator ist mit einem verlustarmen Siliziumstahlkern der Güteklasse S11 und Kupferwicklungen mit hoher Leitfähigkeit ausgestattet und kann niedrige Leerlauf- und Lastverluste erzielen, was dazu beiträgt, den betrieblichen Energieverbrauch und die langfristigen Betriebskosten zu senken. Sein Geräuschpegel liegt unter 55 dB und ist somit umweltfreundlich für Wohngebiete.

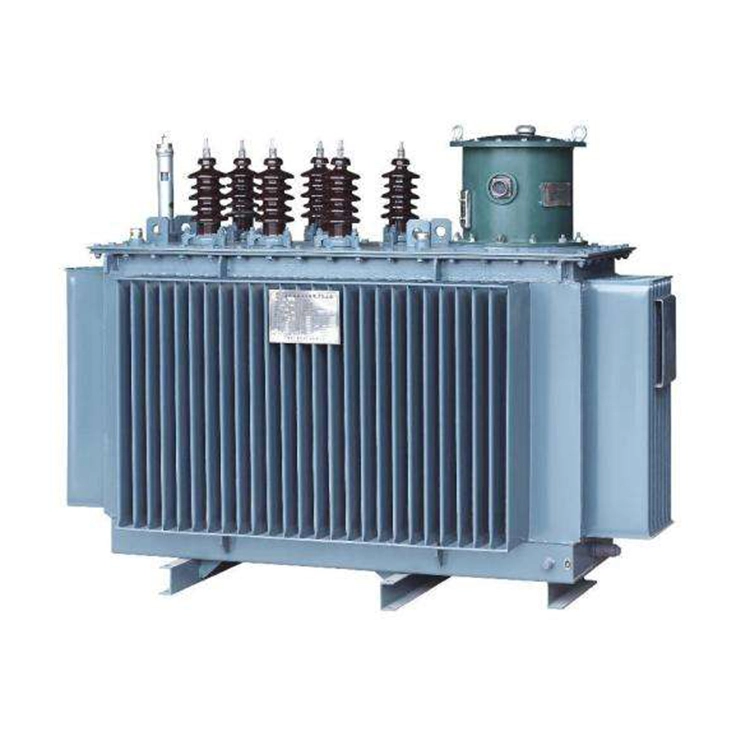

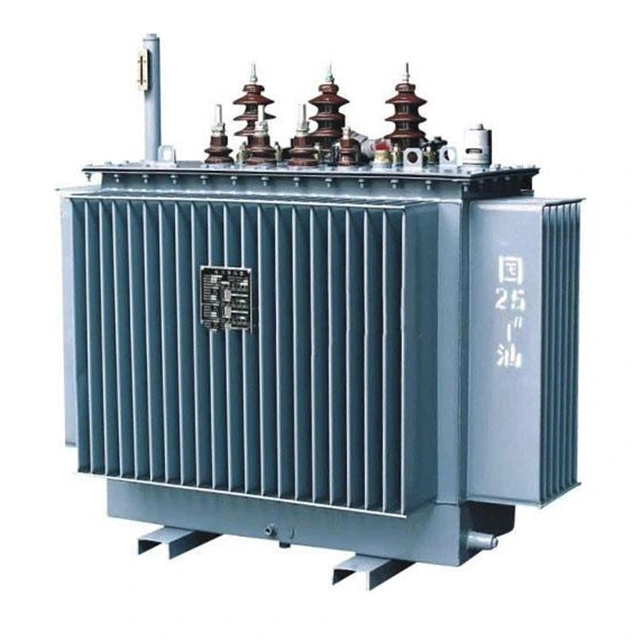

10 Kv 500kva Pole Mounted Distribution Transformer

Technische Spezifikation:

Artikel	Spezifikation
Nennkapazität	500 kVA
Primärspannung	10 kV (±5 % außerhalb des Schaltkreises)
Sekundärspannung	0,4 kV (400 V)
Phase/Frequenz	3-phasig, 50 Hz
Vektorgruppe	Dyn11(Standard)/Yyn0
Kühlmethode	ONAN (Öl Natural Air Natural)
Isolationsniveau	HV:Li75/Ac28;LV:Ac3
Leerlaufverlust	≤680 W (S11)/≤580 W (S13)
Lastverlust (75°℃)	≤5.150 W(Dyn11)
Kurzschlussimpedanz	4 %–4,5 % (Standard)

Hauptmerkmale:

1.Polmontiertes Design: Kompakt, leicht und platzsparend.

Der mastmontierte 10-kV-500-kVA-Verteilungstransformator ist für die direkte Installation auf Beton- oder Stahlmasten konzipiert und spart so Platz auf dem Boden. Seine optimierte kompakte Konfiguration und das reduzierte Gewicht vereinfachen den Transport und die Installation vor Ort und senken die Tiefbau- und Baukosten für Vertriebsprojekte erheblich. Die Konstruktion ist so konzipiert, dass sie den mechanischen Belastungen bei der Mastmontage standhält und so auch bei Wind- und Vibrationsbelastungen langfristige Sicherheit gewährleistet.

2.Hohe Effizienz: S11-Design mit geringem Verlust, reduziert den Energieverbrauch und die Betriebskosten.

Ausgestattet mit der verlustarmen Kerntechnologie der S11-Serie liefert der mastmontierte 10-kV-500-kVA-Verteilungstransformator 10–20 % geringere Leerlauf- und Lastverluste im Vergleich zu herkömmlichen Modellen. Durch die Verwendung von kaltgewalzten, kornorientierten Siliziumstahlkernen und präzisionsgewickelten Kupferwicklungen wird die Energieverschwendung sowohl im Voll- als auch im Teillastbetrieb minimiert. Dies führt zu geringeren Betriebskosten, geringeren Kohlenstoffemissionen und einer verbesserten Gesamteffizienz.

3. Vollständige Abdichtung: Kein Ölaustritt, kein Eindringen von Feuchtigkeit, wartungsfreier Betrieb.

Das vollständig abgedichtete, geschweißte Tankdesign verhindert Öllecks, das Eindringen von Feuchtigkeit und Verunreinigungen durch Staub oder Schmutz. Dadurch entfällt die Notwendigkeit einer routinemäßigen Wartung und gewährleistet eine gleichbleibende Leistung und eine Lebensdauer von über 20 Jahren unter normalen Betriebsbedingungen. Der gewellte Lagertank dient auch als integriertes Kühlsystem, das Wärme effizient ableiten und eine vollständig abgedichtete Umgebung für das Transformatoröl bieten kann.

4. Sicherheit und Zuverlässigkeit: Hohe Kurzschlussfestigkeit, geringe Geräuschentwicklung, ausgezeichnete thermische Stabilität, geeignet für raue Außenumgebungen (-25 °C bis +40 °C).

Der mastmontierte 10-kV-500-kVA-Verteilungstransformator mit hoher mechanischer Kurzschlussfestigkeit ist so konzipiert, dass er Fehlerströmen ohne Verformung oder Ausfall standhält. Sein geräuscharmes Design, das auf unter 55 dB geregelt wird, sorgt für minimale Umweltbelastung in Wohn- und Stadtgebieten. Dank der hervorragenden thermischen Stabilität und einem breiten Betriebstemperaturbereich (-25 °C bis +40 °C) eignet es sich für verschiedene Außenbedingungen, einschließlich hoher Luftfeuchtigkeit, starkem Regen und extremen Temperaturschwankungen.
