13,8 kV bis 380 V Verteilungstransformator 2500 kVA

Der 13,8-kV-zu-380-V-Verteilungstransformator 2500 kVA ist ein zentrales Stromumwandlungsgerät für industrielle, neue Energie- und kommerzielle Szenarien, das in zwei Hauptkonfigurationen eingeteilt werden kann, einschließlich des Ölbadtyps (S11-Serie) und des Trockentyps (SCB14-Serie). Beide erfüllen die Anforderungen einer Kapazität von 2500 kVA und sind professionell konzipiert, um die mittlere Hochspannung von 13,8 kV kontinuierlich auf 380 V Niederspannung zu reduzieren. Strikte Einhaltung sowohl internationaler als auch nationaler Standards, um stabile Leistung, hohe Sicherheit und lange Lebensdauer zu gewährleisten.

Der in Öl getauchte 13,8-kV-zu-380-V-Verteilungstransformator mit 2.500 kVA zeichnet sich durch niedrige Kosten und eine starke Überlastfähigkeit aus und eignet sich daher für Szenarien mit hoher Belastung im Freien wie Bergwerken, Umspannwerken im Freien und großen Industrieparks. Im Gegensatz dazu ist der trockene 13,8-kV-zu-380-V-Verteilungstransformator mit 2500 kVA feuerfest, explosionsgeschützt, wartungsfrei und energieeffizient und eignet sich für Innen- und Explosionsschutzanforderungen. Kunden können je nach tatsächlicher Installationsumgebung, Sicherheitsbestimmungen vor Ort und Projektbudget flexibel den geeigneten Typ auswählen.

Technische Spezifikation:

FAQ:

F: Wie wählt man einen 13,8-kV-zu-380-V-Verteilungstransformator mit 2500 kVA zwischen Öltransformator (S11) und Trockentransformator (SCB14)?

A:1. Installation und Standortumgebung

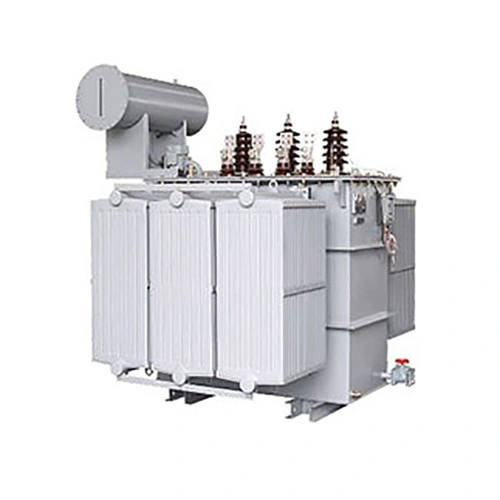

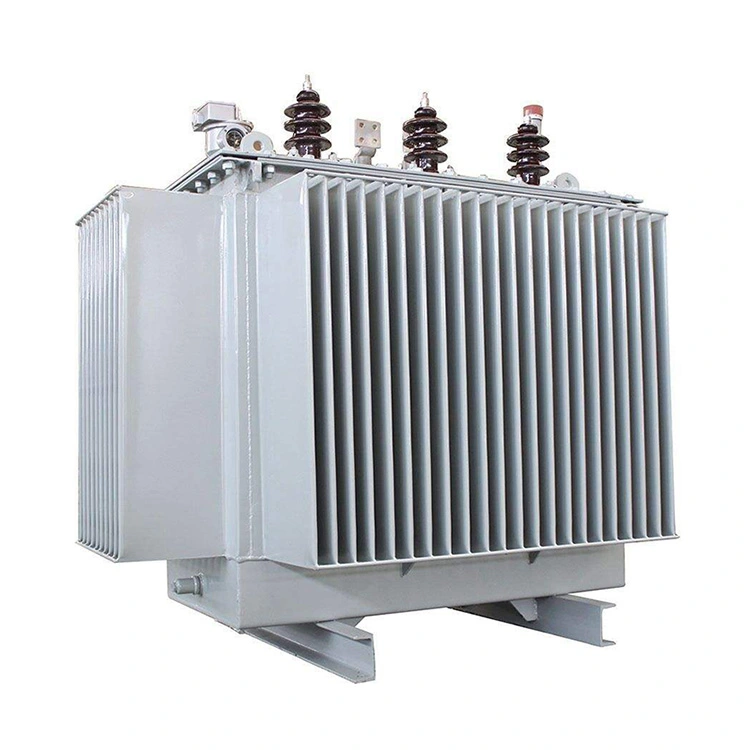

Der in Öl getauchte S11 ist speziell für die Installation im Freien und im Freien konzipiert. Dank seiner starken Anpassungsfähigkeit an die Umwelt hält es hohen Temperaturen, Regen, Staub und rauem Klima stand. Es nimmt eine große Grundfläche ein und erfordert einen gut belüfteten unabhängigen Bereich, der sich perfekt für abgelegene Industriegebiete, Umspannwerke im Freien, Bergbaustandorte und Feldstromverteilungsprojekte eignet.

Der trockene Verteilertransformator SCB14 mit 13,8 kV auf 380 V und 2500 kVA wird vorrangig für die Installation in Innenräumen verwendet, beispielsweise in Stromverteilerräumen, Fabrikgebäuden, Gewerbekomplexen und unterirdischen Räumen. Es zeichnet sich durch eine kompakte Größe und geringe Beanspruchung aus, es besteht kein Risiko eines Flüssigkeitsaustritts und es ist kein Isolierbecken erforderlich. Es ist auch für die städtische Stromversorgung mit hoher Dichte und begrenzten Installationsräumen einsetzbar.

2. Sicherheitsleistung

Der in Öl getauchte S11 verwendet Transformatoröl als Kühl- und Isoliermedium. Das brennbare Öl birgt potenzielle Brand- und Leckagerisiken und kann daher nicht in geschlossenen, überfüllten oder explosionsgeschützten Bereichen verwendet werden. Bei der Installation sind zusätzliche Brandschutz- und Leckageschutzmaßnahmen erforderlich.

Der Trockentyp SCB14 besteht aus einer Gussstruktur aus Epoxidharz und ist feuerfest, flammhemmend, explosionssicher und auslaufsicher. Es verfügt über eine hohe Isolationssicherheit, keine versteckte Verbrennungsgefahr und erfüllt vollständig die strengen Sicherheitsstandards für Innenräume, öffentliche Gebäude, Chemieanlagen und explosionsgeschützte Werkstätten.

3. Betrieb und Wartung

Die regelmäßige Wartung des 13,8-kV-zu-380-V-Verteilungstransformators mit 2.500 kVA in Öl getaucht S11 ist erforderlich, einschließlich regelmäßiger Inspektionen der Ölqualität, der Dichtungsleistung, des Ölstands und der inneren Alterung. Das Filtern oder Ersetzen des Öls ist alle 1–2 Jahre bei regelmäßiger professioneller Inspektion erforderlich, was zu einem höheren langfristigen Wartungsaufwand führt.

Der Trockentyp SCB14 ist nahezu wartungsfrei konstruiert. Es ist kein Isolieröl erforderlich, lediglich eine einfache regelmäßige Staubreinigung der Wicklungen. Es ist keine komplexe tägliche Inspektion erforderlich, wodurch Arbeits- und Wartungskosten gespart werden und es für unbeaufsichtigte Kraftwerke geeignet ist.

4. Belastbarkeit und Wärmeableitung

In Öl getauchte S11 verfügen über eine hervorragende Wärmeableitungsfähigkeit durch zirkulierendes Transformatoröl und eine starke Überlastfähigkeit. Es kann langfristigen Schwerlastbetrieb und kurzzeitigen Überlastungsstößen standhalten, ideal für kontinuierliche Hochlast-Industrieproduktionslinien.

Der trockene Typ SCB14 basiert auf natürlicher Luftkühlung oder forcierter Luftkühlung. Die Überlastgrenze ist relativ niedriger als bei der ölgefüllten Ausführung, und der Wärmeableitungseffekt wird leicht durch die Belüftungsbedingungen in Innenräumen beeinflusst, was besser für einen stabilen und konventionellen Lastbetrieb geeignet ist.

5. Kosten- und Energieeffizienz

Die Anschaffungskosten für S11 mit Ölbad sind bei Modellen mit großer Kapazität relativ niedriger. Der Leerlaufverlust und der Lastverlust sind jedoch etwas höher, was zu einem relativ höheren langfristigen Stromverbrauch führt.

Die Anschaffungskosten des Trockentyps SCB14 sind vergleichsweise höher, allerdings mit optimiertem verlustarmen Design und höherer Energieeffizienz. Es reduziert den täglichen Stromverlust, spart Stromkosten im Langzeitbetrieb und bringt bessere Energieeinsparvorteile für Projekte mit langen Zyklen.

13,8 kV auf 380 V Verteilungstransformator 2500 kVA endgültiger Auswahlvorschlag:

Wählen Sie S11 in Öl getaucht: Wenn Ihr Projekt im Freien stattfindet, mit begrenztem Budget, langfristig hoher Belastung, unbeaufsichtigtem offenen Standort und ohne strenge Brandschutzanforderungen.

Wählen Sie den SCB14 Dry-Typ: Bei Installation in Innenräumen, in dichtem Gedränge, bei chemischen und brennbaren Bedingungen, mit hohen Sicherheitsstandards, geringem Wartungsaufwand und langfristigen Energiesparanforderungen.
