11 kV Vcb elektrischer Vakuum-CKT-Leistungsschalter

Um einen zuverlässigen 11-kV-Vcb-Vakuum-Leistungsschalter herzustellen, bietet Wenzhou XiFa Electric Power Equipment Co., Ltd seinen Kunden verschiedene kundenspezifische Dienstleistungen an. Das Unternehmen bietet nicht nur OEM-Dienstleistungen wie das Drucken des Logos der Kunden auf den elektrischen 11-kV-Vcb-Vakuum-Knickschutzschalter und die Verpackung. Darüber hinaus können auch die technischen Spezifikationen angepasst werden, z. B. das Überspannungsrelais und das Überlastrelais können in den elektrischen 11-kV-Vcb-Vakuum-Leistungsschalter integriert werden. Für den Strom des Überlastrelais stehen wahlweise 3,5 A oder 5 A zur Verfügung. Mittlerweile könnte der elektrische 11-kV-Vcb-Vakuum-Leistungsschalter auch vom stationären Typ oder vom Trolley-Typ sein, um ihn für die Integration in die Schalttafeln geeignet zu machen.

Anfrage absenden

Produktbeschreibung

Der elektrische 11-kV-Vcb-Vakuum-KT-Leistungsschalter ist für den Einsatz in 12-kV-Stromversorgungssystemen als Schutz- und Steuergerät für Stromnetzgeräte sowie Industrie- und Bergbauanlagen konzipiert. Es kann in Schaltanlagen wie den Schalttafeln der Serien KYN28, HXGN und GG-1A installiert werden und eignet sich für Anwendungen, die häufige Betätigungen erfordern.

Zu den verfügbaren Installationsarten des 11-kV-Vcb-Elektro-Vakuum-Knickschalters gehören der Trolley-Typ (Handwagen), der stationäre Typ, der seitlich montierte Typ und der Permanentmagnet-Typ. Je nach Isolationsstruktur wird es in der Standardausführung, der Ausführung mit isoliertem Zylinder und der Ausführung mit Gießharzmast angeboten. Zu den kompatiblen Hilfseinheiten des 11-kV-Vcb-Elektro-Vakuum-Knickschalters gehören ein Isolationswagen, ein Sicherungswagen und ein Spannungstransformator-Wagenwagen.

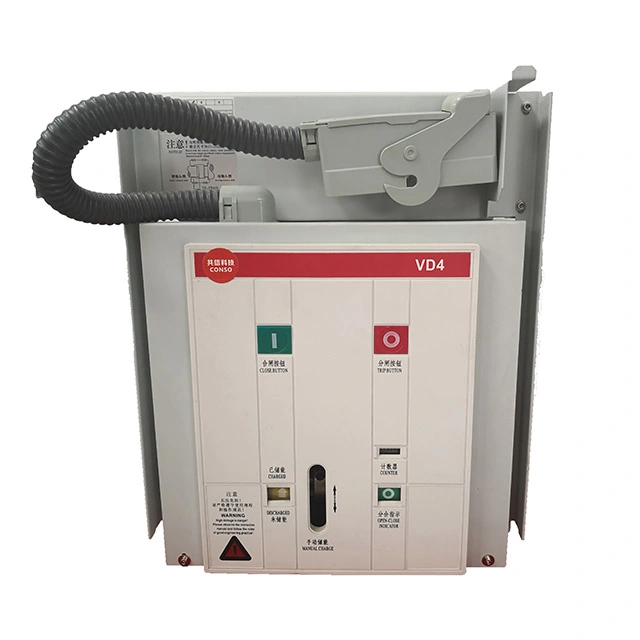

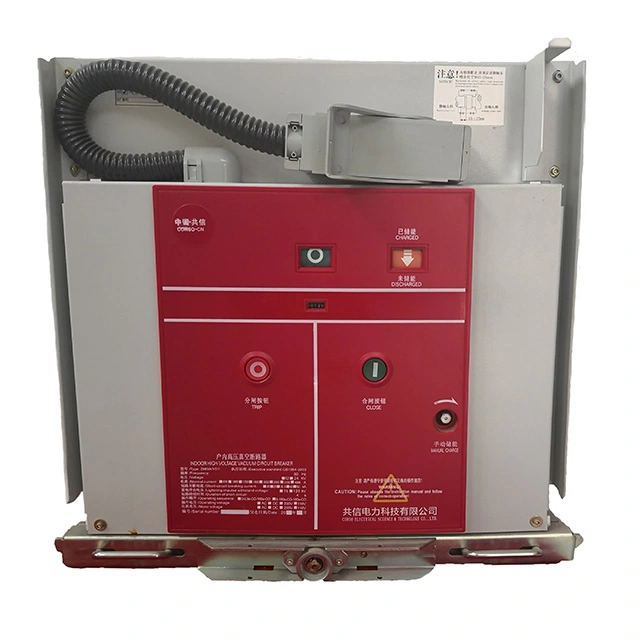

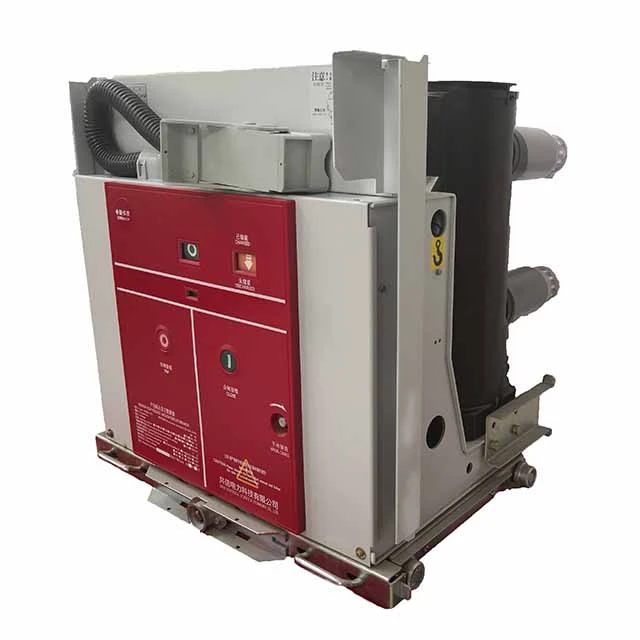

11kv Vcb Electrical Vacuum Ckt Breaker

Das Hauptmerkmal kann wie folgt dargestellt werden:

Struktur: Der Vakuumunterbrecher und der Hauptstromkreis sind in Epoxidharz eingekapselt und bieten so eine hervorragende Beständigkeit gegen Vibrationen, Staub, Feuchtigkeit und Verschmutzung. Dieses Design erhöht die Zuverlässigkeit erheblich und verlängert die Lebensdauer in rauen Umgebungen.

Vakuumunterbrecher: Bietet eine starke Lichtbogenlöschleistung und Unterbrechungsfähigkeit und gewährleistet so ein hohes Kurzschlussausschaltvermögen (bis zu 40 kA) und eine stabile elektrische Lebensdauer.

Betätigungsmechanismus: Als integrierte Einheit mit dem Gehäuse des Leistungsschalters konzipiert, kann er flexibel für die feste Installation, die Installation auf einem Wagen (Handwagen) oder für die seitliche Montage konfiguriert werden, um den Anforderungen verschiedener Schaltanlagensysteme gerecht zu werden.

Schutzfunktionen: Integrierter Schutz gegen Überlast, Kurzschluss und Unterspannung, der einen sicheren und zuverlässigen Betrieb des Stromnetzes gewährleistet.

Mechanische Lebensdauer: mehr als 10.000 Betätigungen.

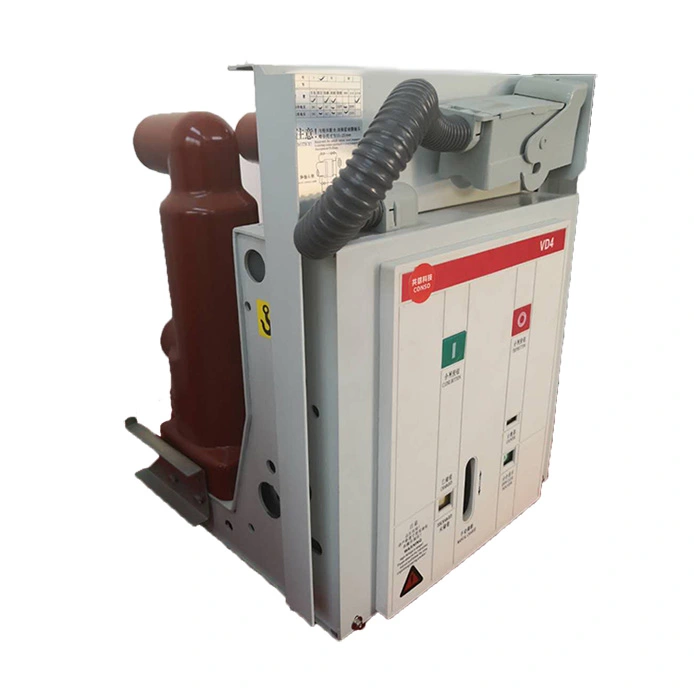

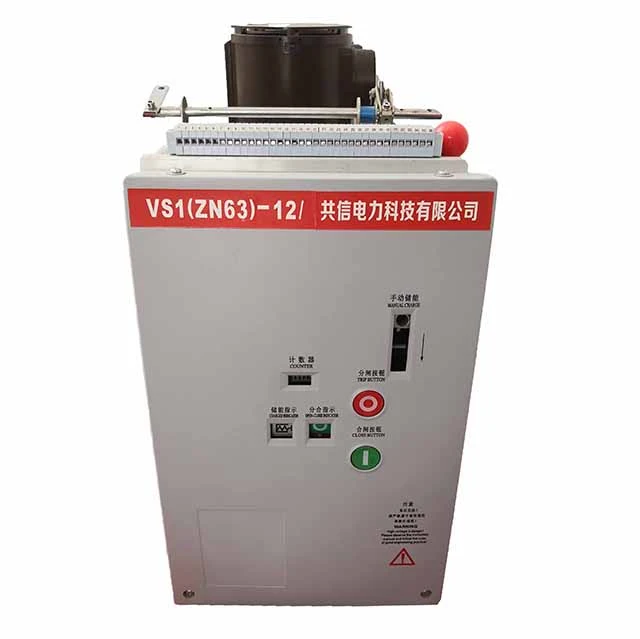

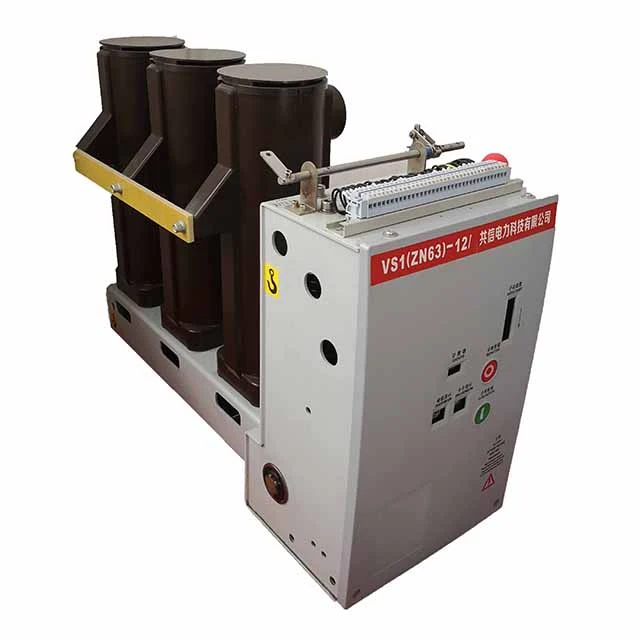

11kv Vcb Electrical Vacuum Ckt Breaker

Technischer Parameter

Max. Arbeitsspannung (kV)	12
Betriebsspannung (V)	Wechselstrom 220/110 Gleichstrom 220/110
Nennfrequenz (Hz)	50
Nenn-Beleuchtungsstoßspannungstoleranz (kV)	75
1 Min. Netzfrequenz Spannung (kV)	42
Bemessungskurzschluss-Ausschaltstrom (kA)	25	31.5	40
Nennstrom (A)	630	630/1250	1250/1600
	1250	1600/2000	2000/2500
	1600	2500/3150/4000	3150/4000
Mechanische Lebensdauer (Zeiten)	10000 oder 20000
Durchschnittliche Schließgeschwindigkeit (m/s)	0,5 bis 0,8
Durchschnittliche Auslösegeschwindigkeit (m/s)	0,9 bis 1,2
Nenn-Kurzschlussausschaltzeiten (Zeiten)	30
Schließzeit (ms)	35 bis 70
Auslösezeit (ms)	20 bis 50
