35 36 Kv Mittelspannungs-Vakuum-Leistungsschalter

Wenzhou XiFa Electric Power Equipment Co., Ltd ist ein professioneller Hersteller von 35-36-kV-Mittelspannungs-Vakuum-Leistungsschaltern in der Stadt Yueqing in der Provinz Zhejiang in China. Um einen zuverlässigen 35-36-kV-Mittelspannungs-Vakuum-Leistungsschalter herzustellen, befolgt das Werk strikt die Qualitätskontrollrichtlinien. Vor der Kaufphase müssen die Lieferanten der Hauptkomponenten wie Antriebsmechanismus, Vakuumunterbrecher und Isolierteile überprüft werden. Alle Komponenten werden bei Ankunft noch einmal überprüft. In der Produktionsphase überwacht der Inspektor die Werkstatt, um sicherzustellen, dass der Produktionsprozess ordnungsgemäß abläuft. Bevor jeder 35–36-kV-Mittelspannungs-Vakuum-Leistungsschalter ausgeliefert wird, wird ein Werkstest durchgeführt, um unseren Kunden ein angenehmes Benutzererlebnis zu gewährleisten.

Anfrage absenden

Produktbeschreibung

Ein 35-36-kV-Mittelspannungs-Vakuum-Leistungsschalter ist für die zuverlässige Steuerung und den Schutz elektrischer Geräte in Stromverteilungsnetzen konzipiert. Es wird häufig in Umspannwerken, Industrieanlagen und Kraftwerken eingesetzt, wo stabile Leistung und hohe Ausschaltkapazität erforderlich sind.

Der 35-36-kV-Mittelspannungs-Vakuum-Leistungsschalter verwendet einen Vakuum-Unterbrecher als Lichtbogenlöschmedium. Wenn sich die Kontakte trennen, wird der Lichtbogen in einer Vakuumumgebung schnell gelöscht, was einen minimalen Verschleiß des Unterbrechers und eine lange mechanische Lebensdauer gewährleistet. Diese Technologie ermöglicht es dem Mittelspannungs-Vakuum-Leistungsschalter 35–36 kV, häufige Schaltvorgänge und Kurzschlussunterbrechungen mit hervorragender Effizienz zu bewältigen.

Das kompakte Design integriert typischerweise den Unterbrecher, den Betätigungsmechanismus und die Isolationskomponenten in einem abgedichteten Gehäuse, das die Innenteile vor Staub, Feuchtigkeit und Verschmutzung schützt. Dadurch ist der Mittelspannungs-Vakuum-Leistungsschalter 35–36 kV für eine Vielzahl von Umgebungsbedingungen geeignet.

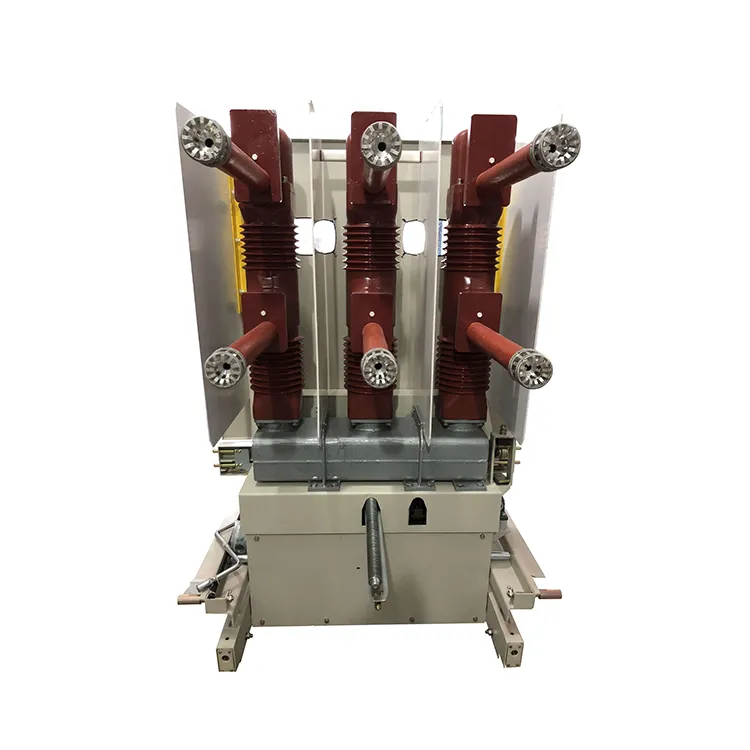

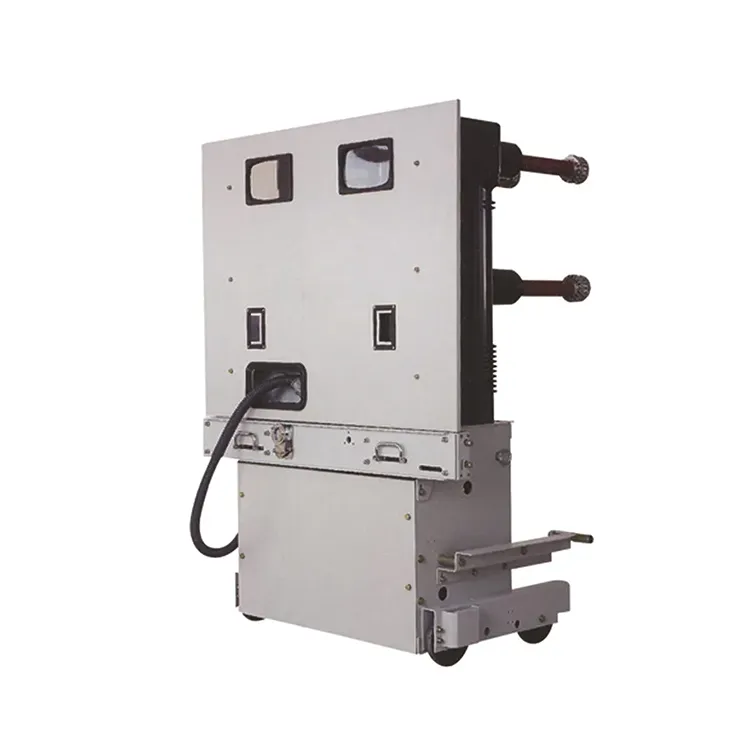

35 36 Kv Medium Voltage Vacuum Circuit Breaker

Technische Parameter:

Max. Arbeitsspannung (kV)	40.5
Nennfrequenz (Hz)	50
Nenn-Beleuchtungsstoßspannungstoleranz (kV)	185
1 Min. Netzfrequenz Spannung (kV)	95
Bemessungskurzschluss-Ausschaltstrom (kA)	25		31.5
Nennstrom (A)	630	1250		1600
Betriebsspannung (V)	Wechselstrom 220/110 Gleichstrom 220/110
Motornennleistung (W)	≤230
Speicherzeit der Motorenergie (s)	≤15
Schließ- und Auslösezeit des Kontakts (ms)	≤3
Kontaktweg (mm)	7,5 ± 1,5
Kontaktabstand (mm)	20±2
Mechanische Lebensdauer (Zeiten)	10000
Nenn-Kurzschlussausschaltzeiten (Zeiten)	20

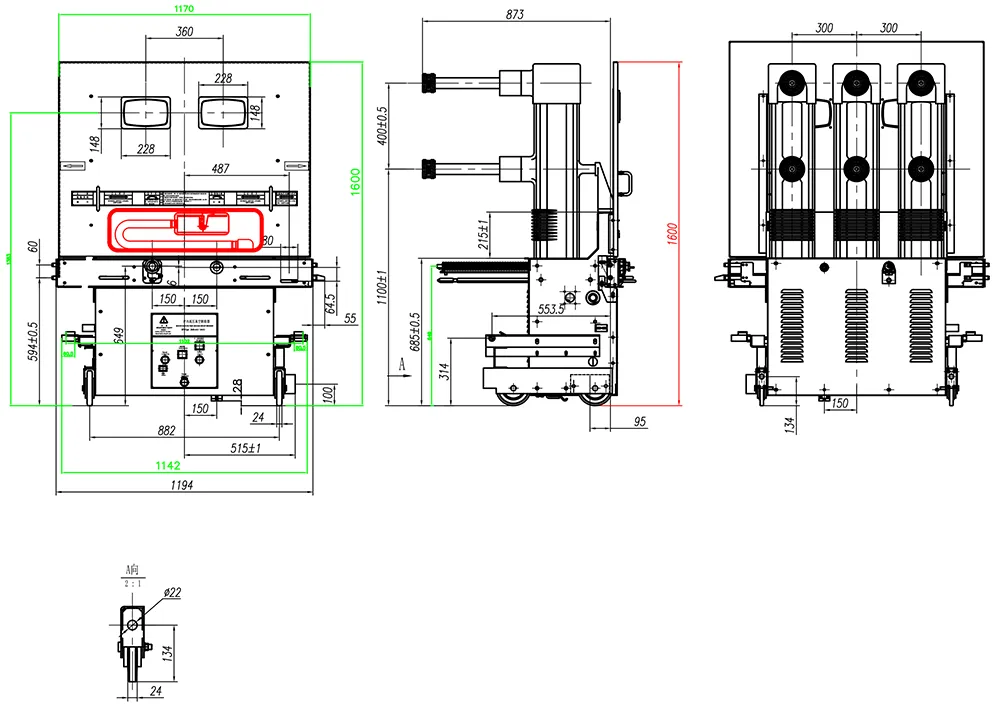

35 36 Kv Medium Voltage Vacuum Circuit Breaker

Produkt-FAQ:

F: Wozu dient ein 35-36-kV-Mittelspannungs-Vakuum-Leistungsschalter?

A: Es wird in Stromverteilungssystemen mit 35- oder 36-kV-Spannungsebenen eingesetzt. Beispiele hierfür sind Umspannwerke, Industrieanlagen und große Gewerbeanlagen. Es bietet Kurzschlussschutz für Transformatoren, Kabel und andere Geräte.

F: Wie funktionieren 35-36-kV-Mittelspannungs-Vakuum-Leistungsschalter?

A: Wenn ein Fehler auftritt, wird dieLeistungsschalterKontakte im Inneren des versiegelten Vakuum-Unterbrechers. Da die Vakuumumgebung eine kontinuierliche Entladung nicht unterstützt, erlischt der entstehende Lichtbogen schnell. Dadurch wird sichergestellt, dass der Fehlerstrom schnell abgeschaltet und der Kontaktverschleiß minimiert wird.

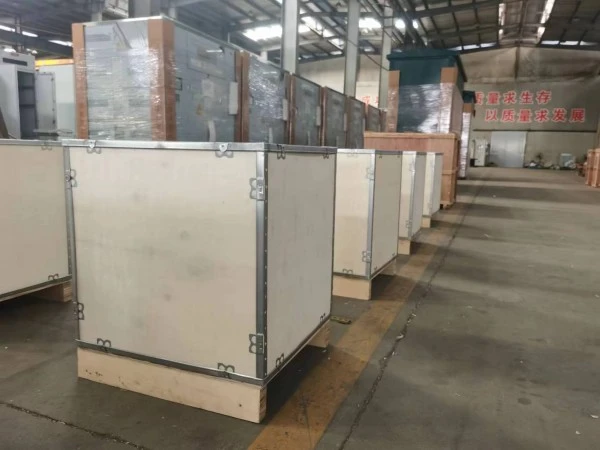

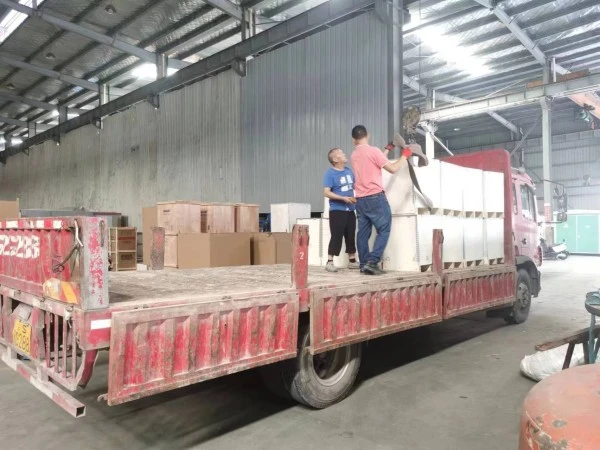

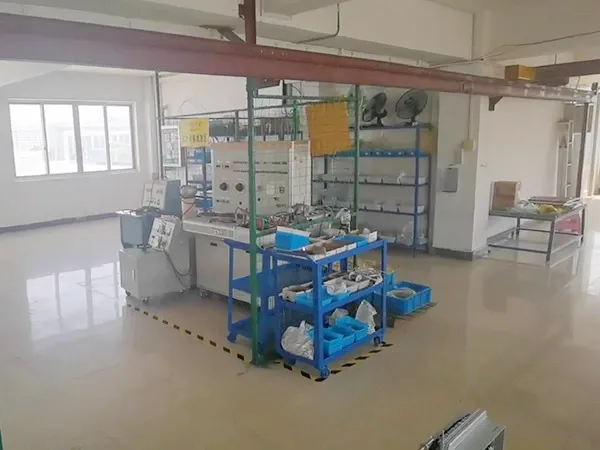

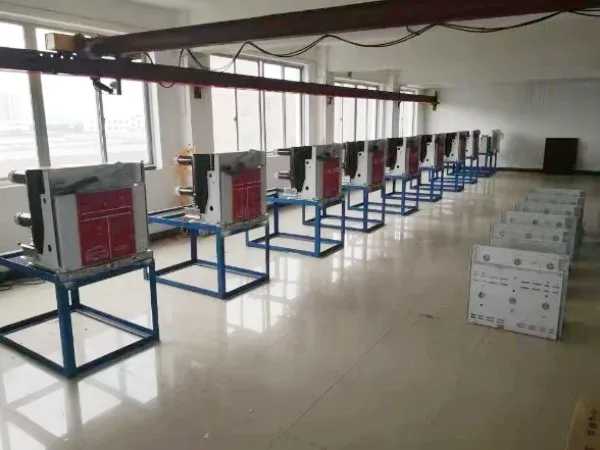

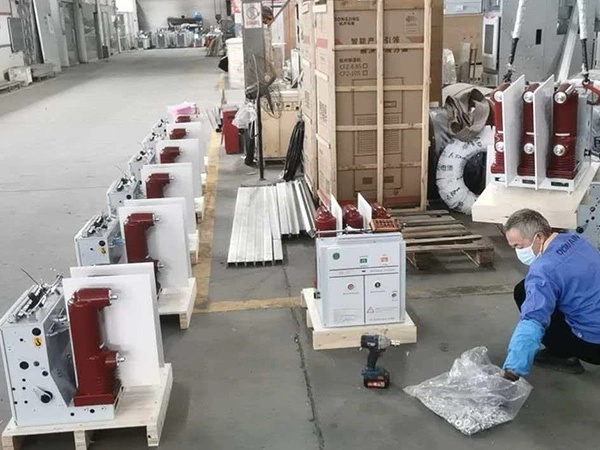

Workshop
