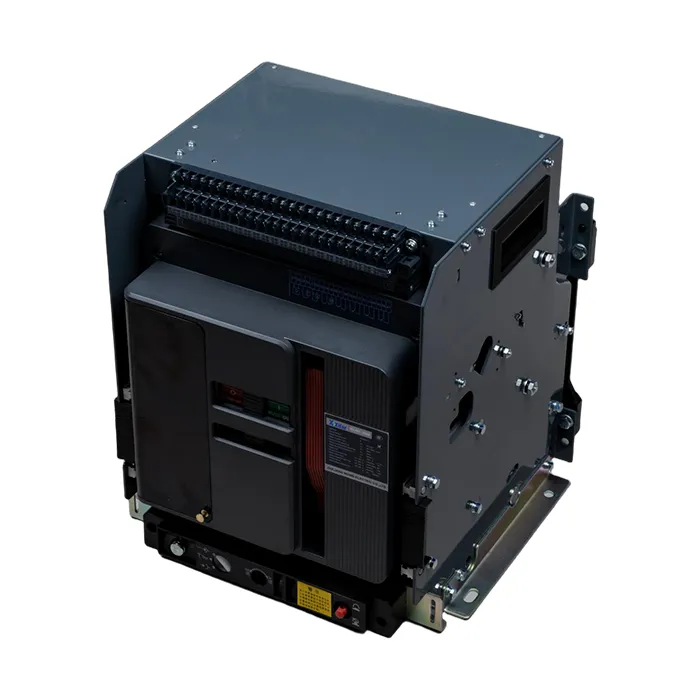

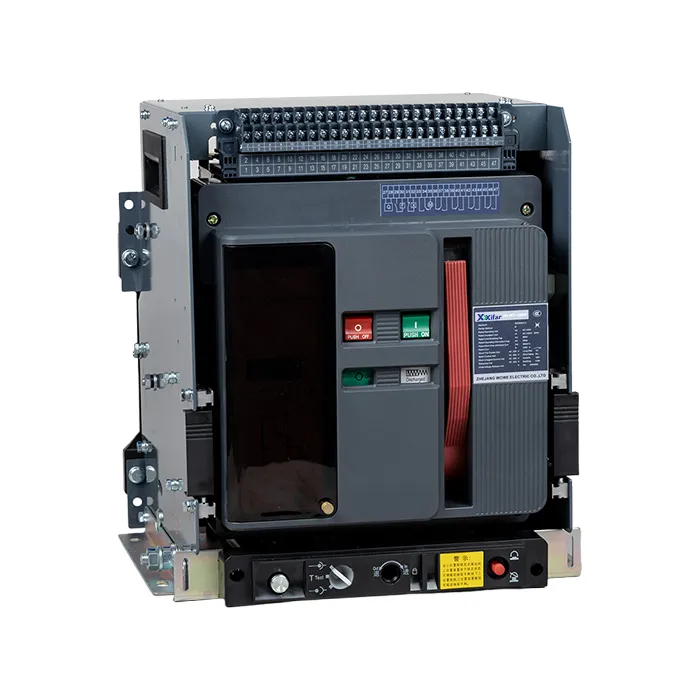

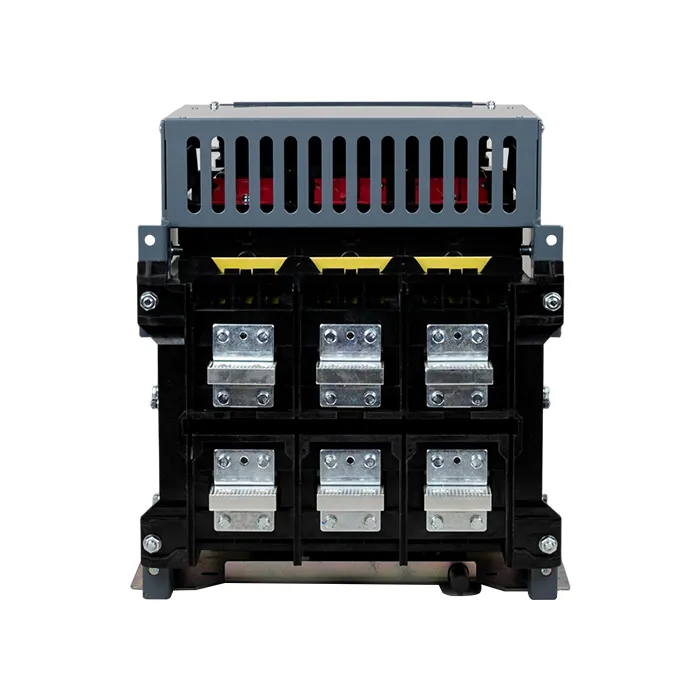

3200 Ampere ACB Air Blast Ckt Breaker

Der 3200-A-ACB-Druckluftschalter ist ein zentrales Schutzgerät in Niederspannungsverteilungssystemen und weist eine breite Anwendbarkeit in den Bereichen Industrie, Gewerbe und Infrastruktur auf. Es profitiert von den hervorragenden Leistungsparametern und dem modularen Aufbau des 3200-A-ACB-Luftstoß-KKT-Leistungsschalters.

Die Funktion kann wie folgt dargestellt werden:

1. Elektrische Leistung

Der ACB Air Blast ckt Leistungsschalter hat einen Nennstrom von 3200 A und ist für dreiphasige Wechselstromnetze mit 50 Hz und einer Nennbetriebsspannung von bis zu 690 V geeignet. Sein Ausschaltvermögen reicht von 65 kA bis 100 kA, wobei der offene Leistungsschalter Kurzschlussfehlerströme effektiv bewältigen kann. Ausgestattet mit einer intelligenten Auslöseeinheit bietet es vierstufigen Schutz, einschließlich langer Verzögerung, kurzer Verzögerung, unverzögerter Verzögerung und optionalem Erdschlussschutz, mit einer Schutzschwellengenauigkeit von ±5 %.

2. Intelligentes Überwachungssystem

Jeder 3200-A-ACB-Luftstrom-KKT-Leistungsschalter kann mit einem intelligenten Kommunikationsmodul ausgestattet werden, das die Protokolle Modbus-RTU oder Profibus-DP unterstützt. Es unterstützt die Echtzeitüberwachung von über 20 Parametern wie Strom, Spannung und Leistungsfaktor. Fehlerwellenformen und Betriebsdaten können über das LED-Anzeigefeld oder über eine PC-basierte Verwaltungssoftware analysiert werden.

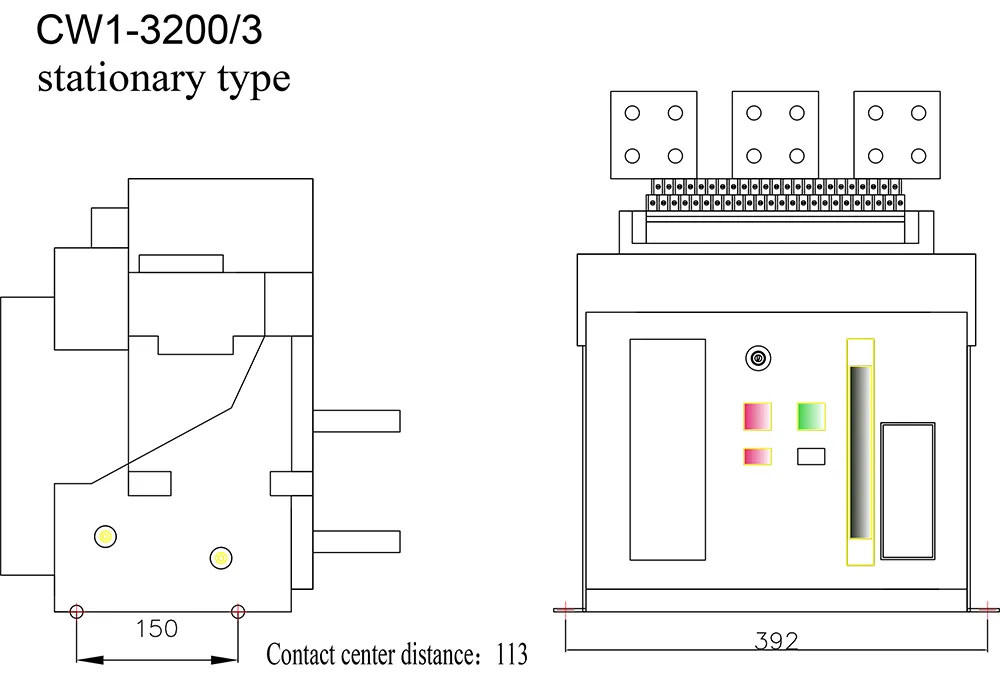

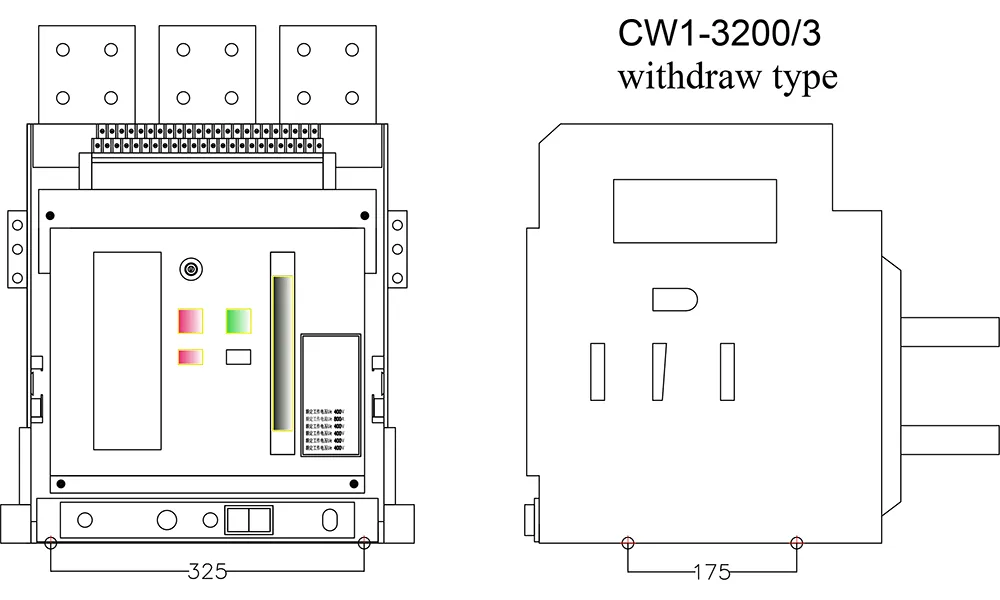

Produktionsparameter:

Produkt-FAQ:

F: Wie schnell reagiert der 3200-A-ACB-Air-Blast-KKT-Leistungsschalter auf einen Fehler?

A: Der 3200-A-ACB-Druckluftschalter kann Fehlerströme innerhalb von Millisekunden unterbrechen, um Geräteschäden zu minimieren und Ausfallzeiten in kritischen Systemen zu reduzieren.

F: Wie oft muss ein 3200-Ampere-ACB-Druckluftschalter gewartet werden?

A: Der Plan für die vorbeugende Wartung eines 3200-A-ACB-Luftstrom-KKT-Leistungsschalters kann wie folgt dargestellt werden:

1. Mechanischer Funktionstest: Alle 500 Betätigungen oder alle 12 Monate durchführen, je nachdem, was zuerst eintritt.

2. Kontaktwiderstandsprüfung: Alle 3 Jahre oder nach einer Kurzschlussunterbrechung durchführen.

3. Isolationstest: In Umgebungen mit relativer Luftfeuchtigkeit über 85 % alle 6 Monate durchführen.

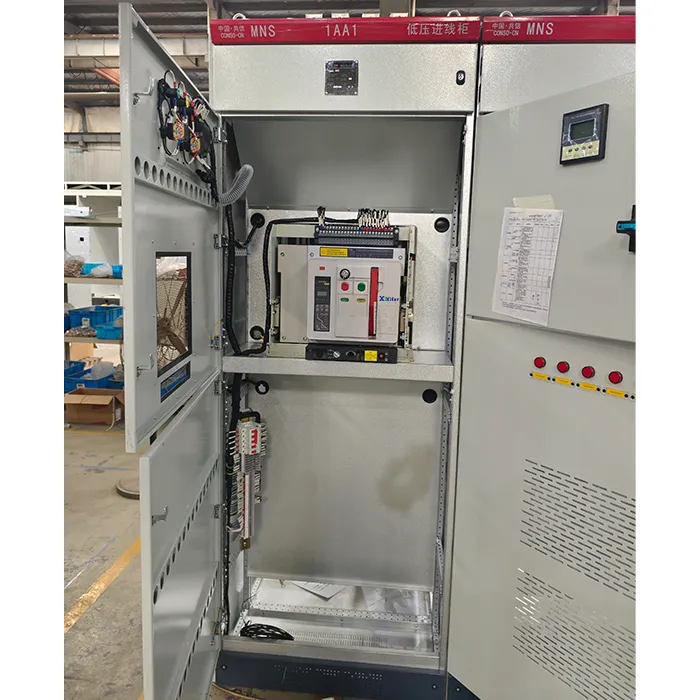

F: Welche Installationsbedingungen sollten berücksichtigt werden?

A: Die Installationsbedingungen für 3200-A-ACB-Luftstrom-KKT-Leistungsschalter sind wie folgt dargestellt:

1. Die Umgebungslufttemperatur darf nicht höher als +40℃ und nicht niedriger als -5℃ sein. Die Tagesdurchschnittstemperatur darf +35℃ nicht überschreiten.

2. Der Installationsort muss auf einer Höhe von 2000 Metern oder weniger liegen. Andernfalls könnte die Bremsleistung pro 100 Meter Steigung um 1 % sinken.

3. Die atmosphärischen Bedingungen liegen bei einer Umgebungstemperatur von +40℃. Die relative Luftfeuchtigkeit darf 50 % nicht überschreiten. Bei niedrigeren Temperaturen sind hingegen höhere Luftfeuchtigkeiten zulässig. Im Monat mit der höchsten Luftfeuchtigkeit überschreitet die monatliche durchschnittliche Mindesttemperatur +25 °C nicht und die monatliche durchschnittliche maximale relative Luftfeuchtigkeit überschreitet nicht 90 %, wobei aufgrund von Temperaturschwankungen Kondensation auf der Produktoberfläche möglich ist.
