Da elektrische Verteilungssysteme immer komplexer werden, sind genaue Spannungsmessung und zuverlässiger Schutz wichtiger denn je. A13,8-kV-Einphasen-Potenzialtransformator im Umspannwerkspielt eine entscheidende Rolle bei der Gewährleistung einer präzisen Spannungsumwandlung für Mess-, Überwachungs-, Relaisschutz- und Automatisierungssysteme.
XiFaist auf die Bereitstellung hochwertiger Produkte spezialisiert13,8-kV-Einphasen-Potenzialtransformator im UmspannwerkLösungen für moderne Versorgungsnetze, industrielle Umspannwerke, Anlagen für erneuerbare Energien und Stromverteilungsinfrastrukturen. In diesem Artikel werden die Funktionsprinzipien, der Aufbau, die Vorteile, die technischen Spezifikationen, Anwendungen, Installationsüberlegungen und Wartungsanforderungen dieser wesentlichen Umspannwerkskomponenten untersucht.
Ein Potenzialtransformator (PT), auch Spannungstransformator (VT) genannt, ist ein Instrumententransformator, der hohe Primärspannungspegel auf standardisierte niedrige Sekundärspannungen umwandelt und für Messgeräte, Schutzrelais, SCADA-Systeme und Überwachungsgeräte geeignet ist.

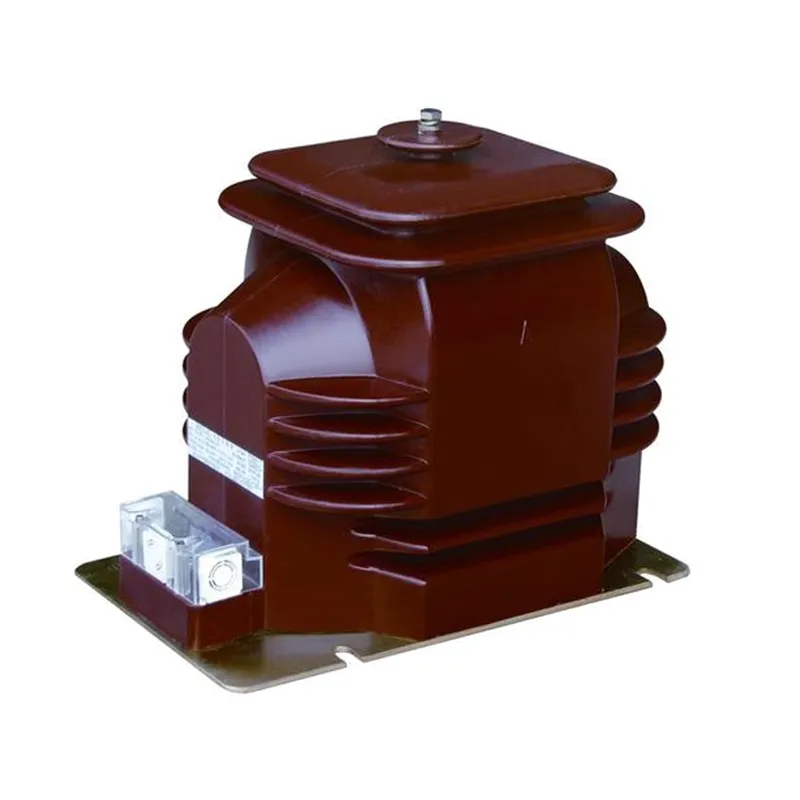

A 13,8-kV-Einphasen-Potenzialtransformator im UmspannwerkKonvertiert speziell Mittelspannungsnetzspannungen um 13,8 kV in sichere und messbare Ausgänge wie 120 V, 110 V oder andere standardisierte Werte.
Diese Transformatoren sorgen für eine galvanische Trennung zwischen Hochspannungskreisen und Niederspannungssteuerungssystemen und sorgen gleichzeitig für eine hohe Messgenauigkeit.
Das Funktionsprinzip basiert auf elektromagnetischer Induktion. Wenn die Primärwicklung an das 13,8-kV-Netz angeschlossen ist, wird im Transformatorkern ein magnetischer Fluss erzeugt.
Dieser magnetische Fluss induziert eine proportionale Spannung in der Sekundärwicklung entsprechend dem Windungsverhältnis zwischen Primär- und Sekundärwicklung.
Das resultierende Niederspannungssignal kann Folgendes sicher speisen:
Durch die genaue Reproduktion der primären Spannungswellenform ermöglicht der Transformator eine zuverlässige Überwachung und Schutz im gesamten Umspannwerk.
Ein hochwertiger 13,8-kV-Potenzialtransformator besteht aus mehreren kritischen Komponenten, die Betriebssicherheit und Messgenauigkeit gewährleisten.
| Komponente | Funktion |
|---|---|
| Primärwicklung | Direkter Anschluss an das Mittelspannungsnetz |
| Sekundärwicklung | Bietet einen reduzierten Spannungsausgang für Instrumente |
| Magnetischer Kern | Überträgt den magnetischen Fluss effizient |
| Isoliersystem | Gewährleistet Spannungsfestigkeit und Sicherheit |
| Gehäuse aus Porzellan oder Polymer | Schützt interne Komponenten vor Umwelteinflüssen |
| Anschlussmontage | Bietet sichere elektrische Verbindungen |
| Erdungsstruktur | Verbessert die Betriebssicherheit |
Premiumhersteller wie XiFa nutzen fortschrittliche Isoliermaterialien und Präzisionswickeltechniken, um Zuverlässigkeit und Lebensdauer zu maximieren.
Obwohl die Spezifikationen je nach Projektanforderungen variieren, sind die folgenden Parameter in Umspannwerksanwendungen häufig anzutreffen.
| Parameter | Typischer Wert |
|---|---|
| Nennspannung | 13,8 kV |
| Phasentyp | Einphasig |
| Frequenz | 50Hz / 60Hz |
| Sekundärspannung | 120V, 110V oder kundenspezifisch |
| Genauigkeitsklasse | 0,2, 0,5, 1,0 |
| Isolationsniveau | Gemäß IEC/ANSI-Standards |
| Installation | Draußen oder drinnen |
| Kühlmethode | Natürliche Luftkühlung |
| Schutzklasse | Wetterbeständiges Design |
Potenzialtransformatoren liefern eine hochpräzise Spannungsskalierung und ermöglichen so eine genaue Messung und Systemanalyse.
Schutzrelais sind auf präzise Spannungseingänge angewiesen, um abnormale Betriebsbedingungen schnell und genau zu erkennen.
Durch die Isolierung von Messgeräten von Hochspannungskreisen reduzieren PTs die elektrischen Gefahren erheblich.
Die kontinuierliche Spannungsüberwachung verbessert das Betriebsbewusstsein und unterstützt vorbeugende Wartungsprogramme.
Hochwertige Isoliersysteme und langlebige Gehäuse ermöglichen einen jahrzehntelangen zuverlässigen Betrieb.
Moderne Umspannwerke sind zunehmend auf digitale Überwachungs- und Automatisierungssysteme angewiesen, die genaue Spannungsdaten benötigen.
Der 13,8-kV-Einphasen-Potenzialtransformator wird in zahlreichen Branchen häufig eingesetzt.
Überall dort, wo genaue Spannungsmessung und -schutz erforderlich sind, spielen diese Transformatoren eine entscheidende Rolle.
Die Auswahl des richtigen PT erfordert eine sorgfältige Bewertung mehrerer technischer Faktoren.
Stellen Sie sicher, dass der Transformator der Nennspannung und den Isolationsanforderungen des Systems entspricht.
Anwendungen zur Umsatzmessung erfordern typischerweise höhere Genauigkeitsklassen als allgemeine Überwachungssysteme.
Berechnen Sie die gesamte angeschlossene Last aus Messgeräten, Relais und Überwachungsgeräten.
Berücksichtigen Sie Luftfeuchtigkeit, Verschmutzungsgrad, Höhe, Temperatur und seismische Anforderungen.
Überprüfen Sie die Einhaltung der IEC-, ANSI-, IEEE- und lokalen Versorgungsstandards.
Um eine langfristige Zuverlässigkeit zu erreichen, ist eine ordnungsgemäße Installation unerlässlich.
Durch die Einhaltung dieser Verfahren werden Probleme bei der Inbetriebnahme minimiert und die Lebensdauer der Geräte verbessert.
Regelmäßige Wartung gewährleistet kontinuierliche Leistung und Systemzuverlässigkeit.
| Wartungsaktivität | Empfohlene Häufigkeit |
|---|---|
| Visuelle Inspektion | Monatlich |
| Prüfung der Klemmendichtheit | Vierteljährlich |
| Isolationswiderstandstest | Jährlich |
| Reinigung von Isolatoren | Nach Bedarf |
| Thermische Inspektion | Jährlich |
| Kalibrierungsüberprüfung | Gemäß Versorgungsstandards |
Durch vorbeugende Wartung werden unerwartete Ausfälle und Austauschkosten erheblich reduziert.
| Besonderheit | Potenzialtransformator (PT) | Stromwandler (CT) |
|---|---|---|
| Hauptfunktion | Spannungsmessung | Aktuelle Messung |
| Verbindung | Parallel | Serie |
| Ausgabe | Reduzierte Spannung | Reduzierter Strom |
| Typischer sekundärer Wert | 110V oder 120V | 1A oder 5A |
| Anwendung | Messung und Schutz | Messung und Schutz |
Beide Messwandler arbeiten zusammen, um eine vollständige Überwachung und Schutz des elektrischen Systems zu gewährleisten.
Die Energiewirtschaft entwickelt sich rasant in Richtung digitaler Umspannwerke und intelligenter Netzinfrastrukturen.
Zukünftige Entwicklungen umfassen:
Hersteller wie XiFa investieren weiterhin in fortschrittliche Transformatortechnologien, um diese neuen Branchenanforderungen zu erfüllen.
Sein Hauptzweck besteht darin, Hochspannungsniveaus sicher auf standardisierte Niederspannungen zu reduzieren, die für Mess-, Mess- und Schutzgeräte geeignet sind.
Eine genaue Spannungsmessung gewährleistet eine zuverlässige Abrechnung, Systemüberwachung, Fehlererkennung und Schutzkoordination.
Ja. Viele Modelle sind speziell für die Außenaufstellung mit wetterbeständigen Isolierungs- und Gehäusesystemen konzipiert.
Bei ordnungsgemäßer Wartung erreichen hochwertige Potenzialtransformatoren häufig eine Lebensdauer von mehr als 25 Jahren.
Bei der Auswahl und Installation potenzieller Transformatoren werden häufig IEC-, ANSI-, IEEE- und versorgungsspezifische Standards herangezogen.
Versorgungsunternehmen, Industrieanlagen, Anlagen für erneuerbare Energien, Transportsysteme, Bergbaubetriebe und kommerzielle Stromnetze sind alle auf sie angewiesen.
A 13,8-kV-Einphasen-Potenzialtransformator im Umspannwerkist eine grundlegende Komponente für Spannungsmessung, Relaisschutz, Energiemessung und Energiesystemüberwachung. Seine Fähigkeit, eine genaue Spannungsumwandlung bei gleichzeitiger Aufrechterhaltung der elektrischen Isolierung zu ermöglichen, macht es für moderne Umspannwerke und industrielle Stromversorgungssysteme unverzichtbar.
Ganz gleich, ob es um die Unterstützung von Versorgungsnetzen, Projekten für erneuerbare Energien oder Industrieanlagen geht: Die Wahl eines zuverlässigen Transformators von einem erfahrenen Hersteller kann die Betriebssicherheit, Messgenauigkeit und Systemzuverlässigkeit erheblich verbessern.
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für Ihr nächstes Umspannwerksprojekt?XiFabietet professionell konstruierte Potenzialtransformatoren, die anspruchsvolle internationale Standards und vielfältige Anwendungsanforderungen erfüllen.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Projektanforderungen, fordern Sie technischen Support an oder fordern Sie ein individuelles Angebot von unserem Expertenteam an.
