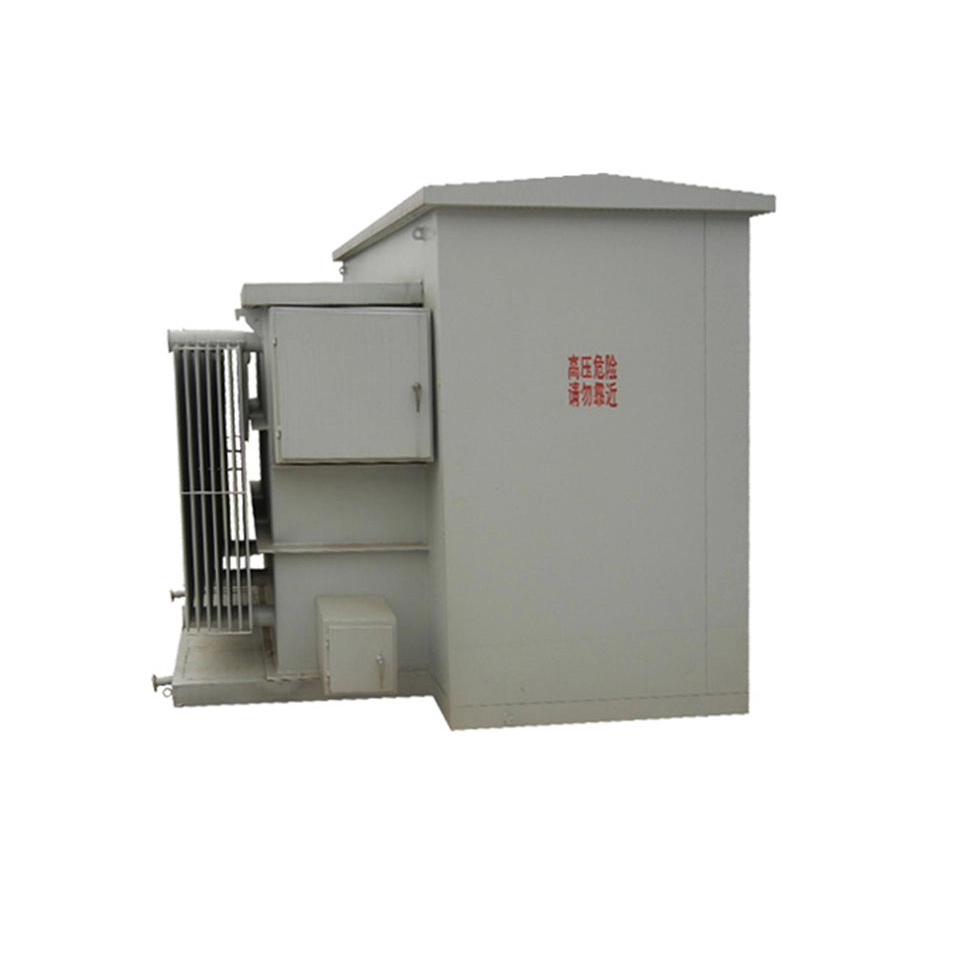

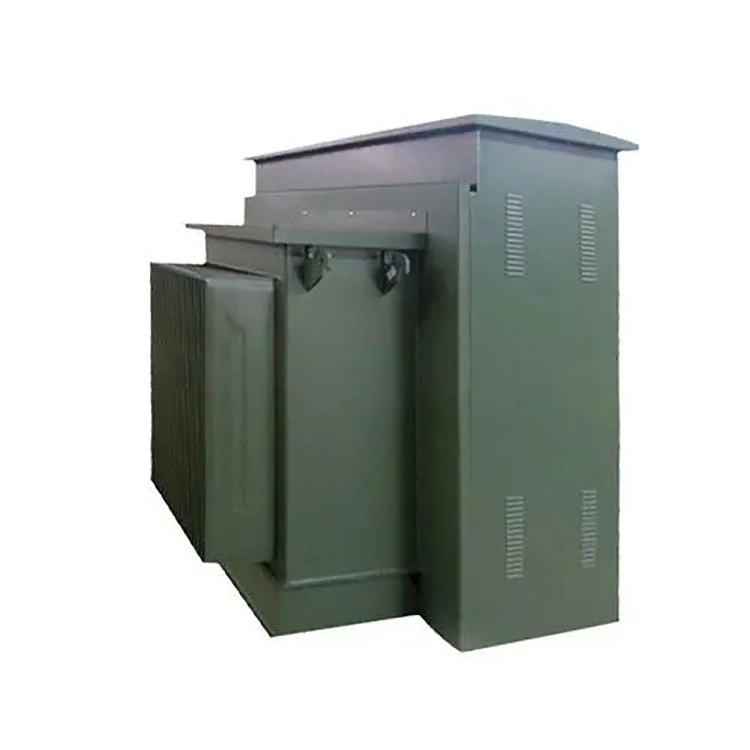

630-kVA-Pad-montierter ölgefüllter Abwärtstransformator

Der ölgefüllte 630-kVA-Abwärtstransformator mit Pad-Montage unterstützt gängige internationale Spannungskombinationen, einschließlich Primärspannung von 11 kV, 22 kV, 12470 Y/7200 V, 13,8 kV und Sekundärausgang von 400 V, 480 Y/277 V, 208 Y/120 V, mit Dyn11-Vektorgruppe und ±2 × 2,5 % Stufenschalter für flexible Spannungsregelung.

Der ölgefüllte 630-kVA-Abwärtstransformator mit Pad-Montage kann auf einem Betonsockel im Freien installiert werden. Er verfügt über eine vollständig abgedichtete Ölisolierung, einen integrierten Hochspannungsschalter, Schutz und eine Niederspannungsverteilung und ist ein wartungsfreier, kompakter vormontierter Verteilungstransformator für den Außenbereich. Als leitende und magnetische Kernkomponenten dienen hochwertige, verlustarme Siliziumstahlbleche und hochwertige Kupferdrähte. Der ölgefüllte Transformator ist mit umweltfreundlichem mineralischem Isolieröl für hervorragende Durchschlagsfestigkeit und Wärmeableitungsleistung ausgestattet. Entwickelt mit dem ONAN-Naturöl-Kühlmodus, arbeitet es stabil mit geringem Geräuschpegel, geringem Leerlauf- und Lastverlust und erfüllt internationale Energieeffizienzstandards.

Technische Spezifikation:

Vorteile:

Dieser 630-kVA-Abwärtstransformator mit Ölfüllung hat eine kompakte Gesamtstruktur und ist für die Sockelinstallation im Freien geeignet. Es verfügt über ein umweltfreundliches Ölbad-Design mit hervorragender Wärmeableitung und Isolationsleistung, geringen Betriebsverlusten und geringem Geräuschpegel. Die Ausrüstung entspricht dem Schutzniveaustandard und der Kofferaufbau ist korrosionsbeständig und wetterbeständig und kann sich an verschiedene komplexe Außenbedingungen anpassen.

Ausgestattet mit mehreren Sicherheitsschutzkomponenten, die einen stabilen und zuverlässigen Betrieb gewährleisten, verfügt der ölgefüllte Transformator über eine Spannungsregelungsstruktur mit Stufenschalter, die eine flexible Anpassung an die Anforderungen der Spannungsnutzung ermöglicht. Das Produkt hat eine lange Lebensdauer, ist leicht zu warten und ist in Fabrikbereichen, Gewerbe- und Wohngebäuden sowie neuen Energieverteilungsszenarien weit verbreitet.

F: Was sind die Werkstests für 630-kVA-Abwärtstransformatoren mit Ölfüllung, die auf einer Unterlage montiert sind?

A: Bevor die Transformatoren das Werk verlassen, wird eine umfassende Endabnahmeprüfung durchgeführt, um sicherzustellen, dass die Ausrüstung den technischen Standards und Kundenanforderungen entspricht.

Zu den Prüfpunkten gehören Isolationswiderstandstest, Kurzschlussimpedanztest, Lasttest und Ölqualitätstest, um die Stabilität und Sicherheit der ölgefüllten Transformatoren unter verschiedenen Arbeitsbedingungen sicherzustellen.

Mit dem Leerlaufstromtest und dem Leerlaufverlusttest werden die Energieeffizienz und die Leistung des Transformators überprüft. Der Temperaturanstiegstest stellt sicher, dass der Transformator während des Betriebs nicht überhitzt, und garantiert so die Lebensdauer des Geräts. Der Teilentladungstest wird verwendet, um mögliche Isolationsprobleme im Transformator zu prüfen.

Alle Prüfergebnisse werden detailliert protokolliert und Prüfberichte und Qualitätszertifikate zur Verfügung gestellt. Nach bestandener Prüfung wird dem 630-kVA-Abwärtstransformator mit Ölfüllung ein vollständiges Qualitätsprüfzertifikat beigefügt und anschließend verpackt und vorbereitet. Dieser Prozess stellt sicher, dass jeder Transformator den internationalen und Industriestandards entspricht und zuverlässig in Betrieb genommen werden kann.
