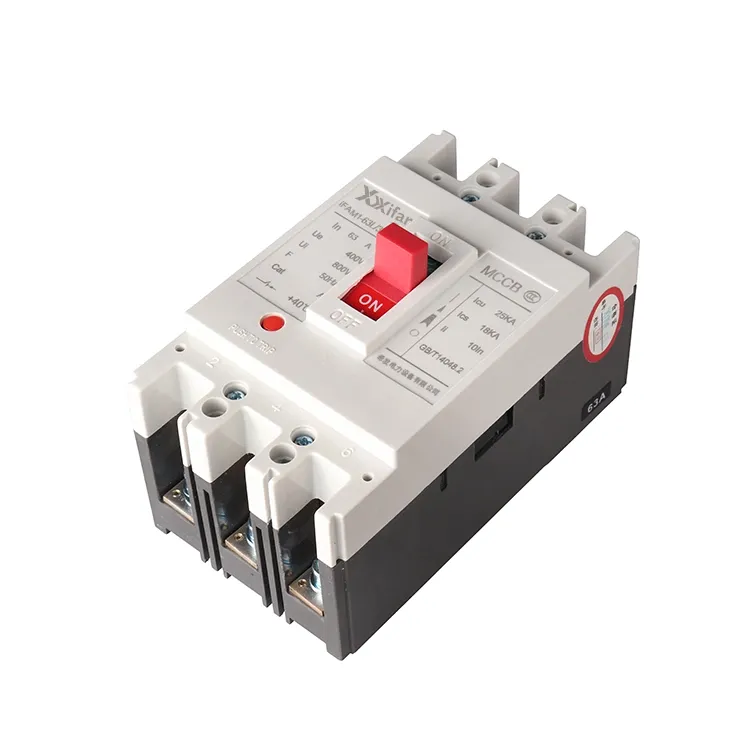

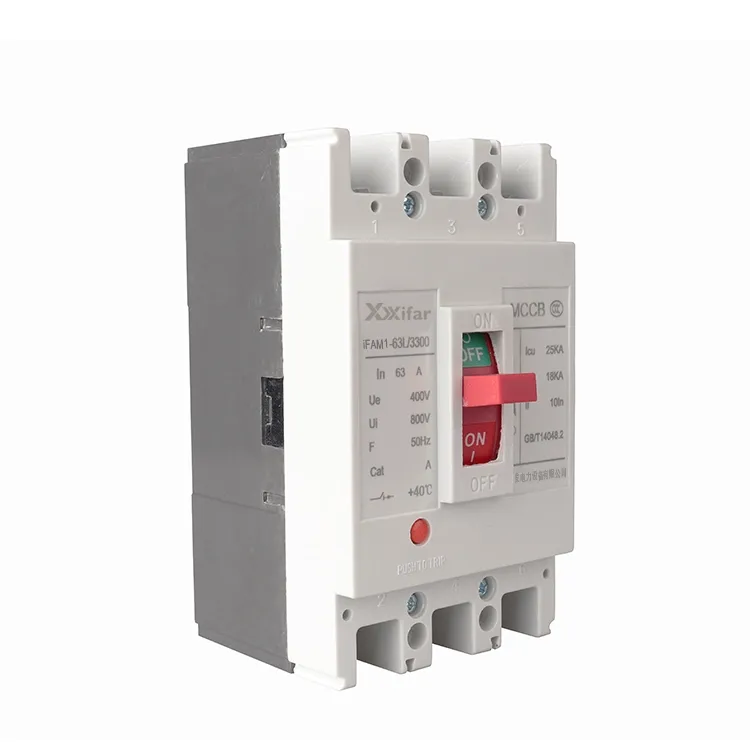

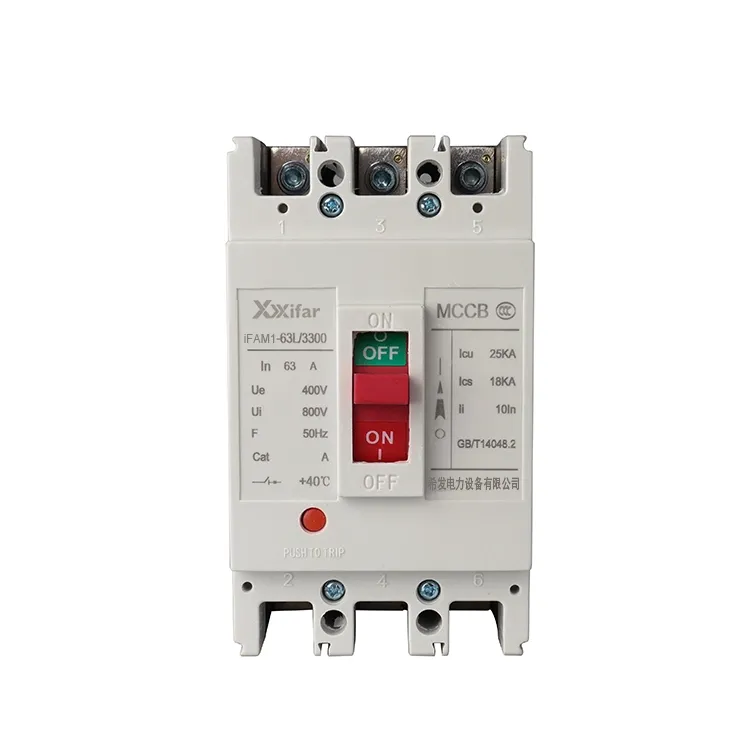

63a 4p Tpn Mccb mit Hilfskontakten

Der 63-A-4-polige TPN-MCC mit Hilfskontakten ist ein Kompakt-Leistungsschalter mit einem Rahmenstrom von 63 A und 4 Polen oder 3 Polen plus Neural. Von außen betrachtet ist es ziemlich geschlossen zwischen einem 4-poligen und einem 3-poligen E + N-Kompaktgehäuse-Leistungsschalter. Der Neutralpol eines 63a TPN-MCCB verfügt jedoch nicht über einen Kurzschluss- und Überlastschutz, sodass der Neutralpol nur die Funktion der Isolierung hat.

Der Nennstrom eines 63-A-4-poligen TPN-MCC mit Hilfskontakten kann auf weniger als oder gleich 63 A eingestellt werden, z. B. 10, 16, 20, 25, 32, 40 und 50 Ampere. Elektroingenieure ziehen es jedoch vor, den Wert des Nennstroms beim Entwurf von Stromversorgungssystemen niedriger als den Rahmenstrom festzulegen.

Um einen reibungsloseren Betrieb zu gewährleisten, ermöglicht Wenzhou Xifa Electric Power Equipment Co., Ltd. auch, dass der 63a 4p TPN-MCC mit Hilfskontakten über mehrere Betriebsmethoden verfügt, wie z. B. Drehgriff und Motorantrieb.

Produktparameter:

FAQ:

F: Welche Funktion haben Hilfskontakte in einem 63a 4p tpn-MCC mit Hilfskontakten?

A: 1. Statusanzeige: zeigt an, ob sich der 63a 4p tpn MCCC in der EIN-AUS-Position oder in der Auslöseposition befindet;

2. Fernüberwachung und -steuerung: Hilfskontakte können angeschlossen werden, um den 63a 4p tpn-MCC, SPS oder Alarme zu steuern und den Echtzeitstatus bereitzustellen;

3. Verriegelung: Hilfskontakte können zum Verriegeln von Schemata zur Koordinierung mit anderen Geräten verwendet werden.

F: Kann ein 63a 4p tpn-MCC neben den Hilfskontakten auch mit anderen Ersatzteilen ausgestattet werden?

A: 1. Shunt Trip (Shunt Release): Ermöglicht die Fernauslösung des 63a 4p tpn mccb durch Anlegen eines Spannungssignals.

2. Unterspannungsauslöser (UVR/Unterspannungsauslöser): Löst den 63a 4p tpn MCCC automatisch aus, wenn die Versorgungsspannung unter einen festgelegten Wert fällt.

3. Alarm-/Signalkontakte: Stellt ein elektrisches Signal bereit, wenn der 63a 4p tpn-MCC auslöst, getrennt von den Hilfskontakten.

4. Mechanische Verriegelung/elektrische Verriegelung: Verhindert, dass zwei MCCB gleichzeitig eingeschaltet sind, oder erzwingt eine Sequenz.

F: Welchen Vorteil bietet die Installation eines 63a 4p-MCC gegenüber einem 63a TPN-MCC?

A: Anstelle eines 63a-TPN-MCC kann ein 63a-4P-MCC die folgenden Vorteile bieten:

1. Neutralleiterschutz: Bei einem 4P 63a Kompaktleistungsschalter verfügt der Neutralleiter auch über einen Überlast- und Kurzschlussschutz, während dies bei 3P+N normalerweise nicht der Fall ist.

Vorteil: Bietet höhere Sicherheit für Systeme mit hohen oder unsymmetrischen Neutralströmen.

2. Höhere Sicherheit bei Fehlerbedingungen: Alle vier Pole lösen bei Fehlerbedingungen gleichzeitig aus.

Vorteil: Reduziert das Risiko einer Beschädigung des Neutralleiters durch Überstrom und gewährleistet eine vollständige Trennung.

3. Geeignet für empfindliche Lasten: Ideal für Rechenzentren, Krankenhäuser oder kritische Industrieanwendungen, bei denen neutraler Schutz wichtig ist.

Vorteil: Schützt Geräte vor Schäden durch neutrale Überlastungen.

4. Höhere Systemzuverlässigkeit: Der Neutralleiter schaltet zusammen mit den Phasenleitern ab und verhindert so versteckte Fehler.

Vorteil: Reduziert Wartungs- und Ausfallzeiten, die durch unerkannte Neutralleiterfehler verursacht werden.

5. Einhaltung hoher Sicherheitsstandards: Wird oft durch bestimmte Standards oder lokale Vorschriften für kritische Installationen gefordert.

Vorteil: Erfüllt strengere Sicherheits- und Designanforderungen.
