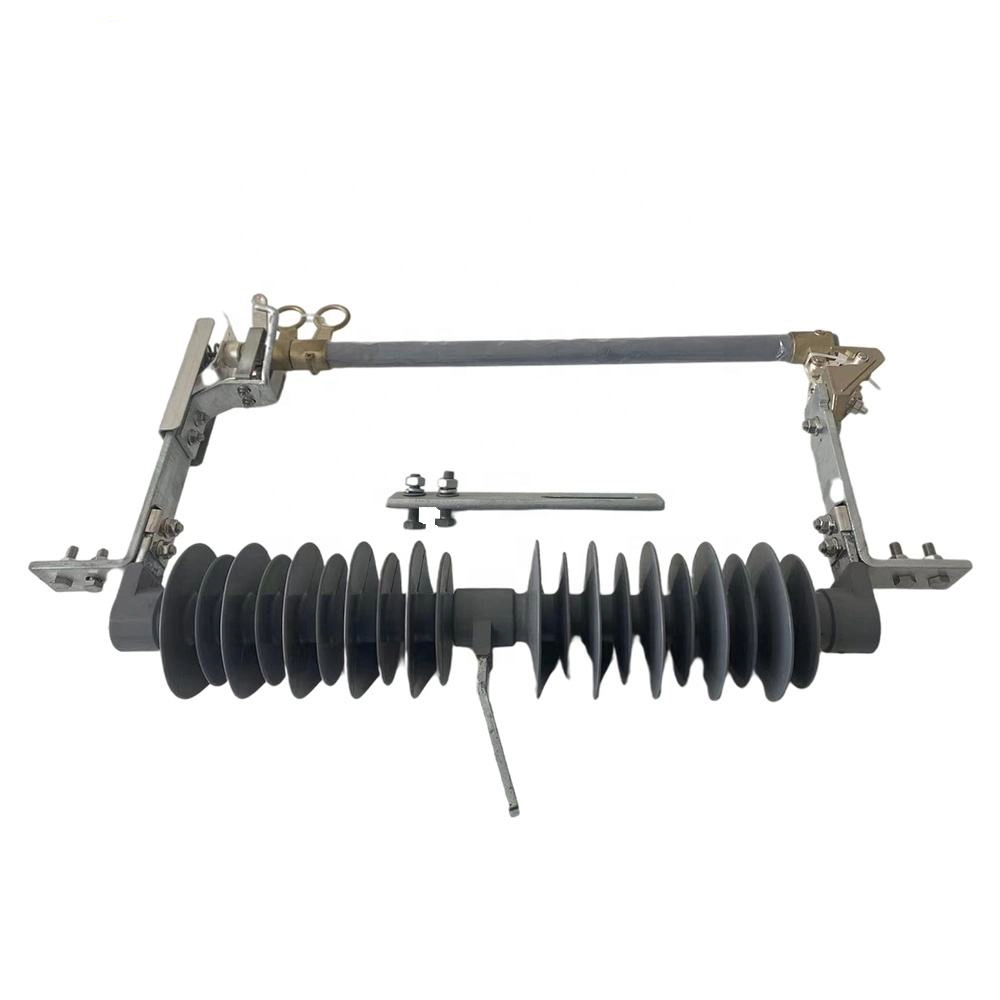

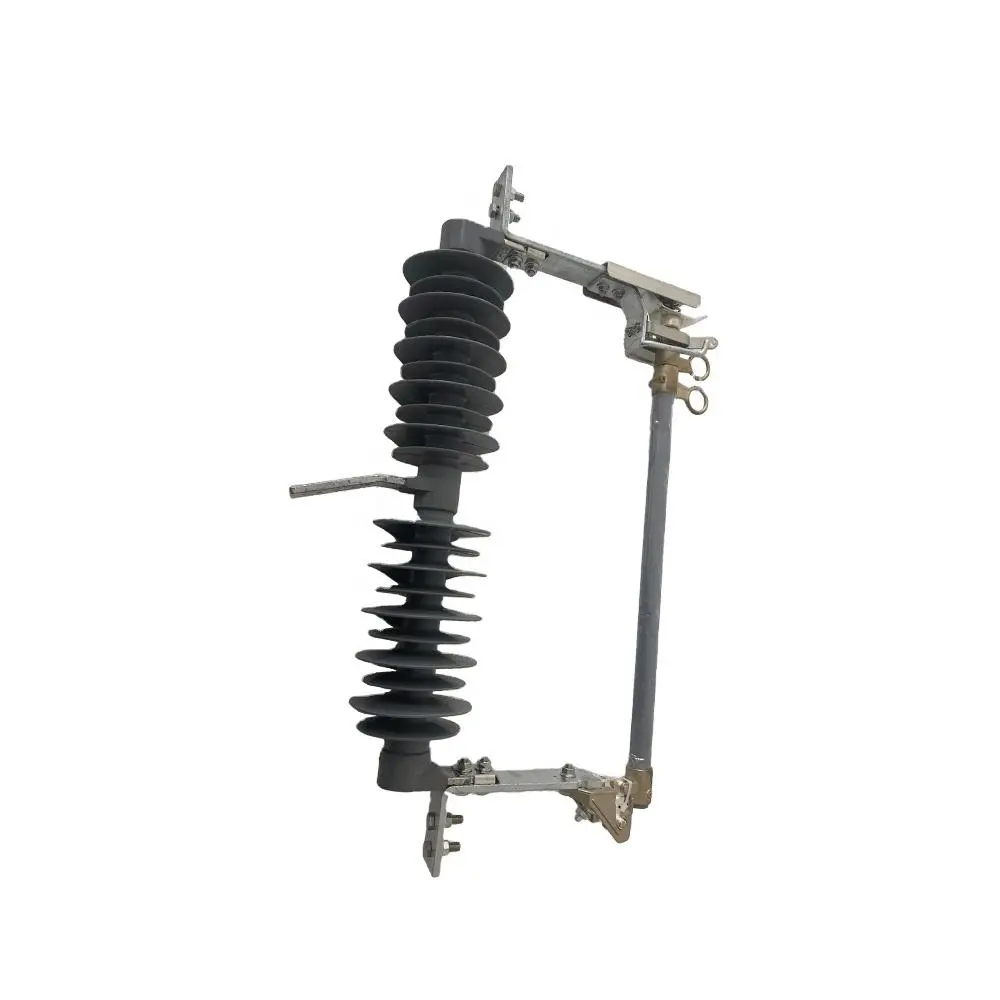

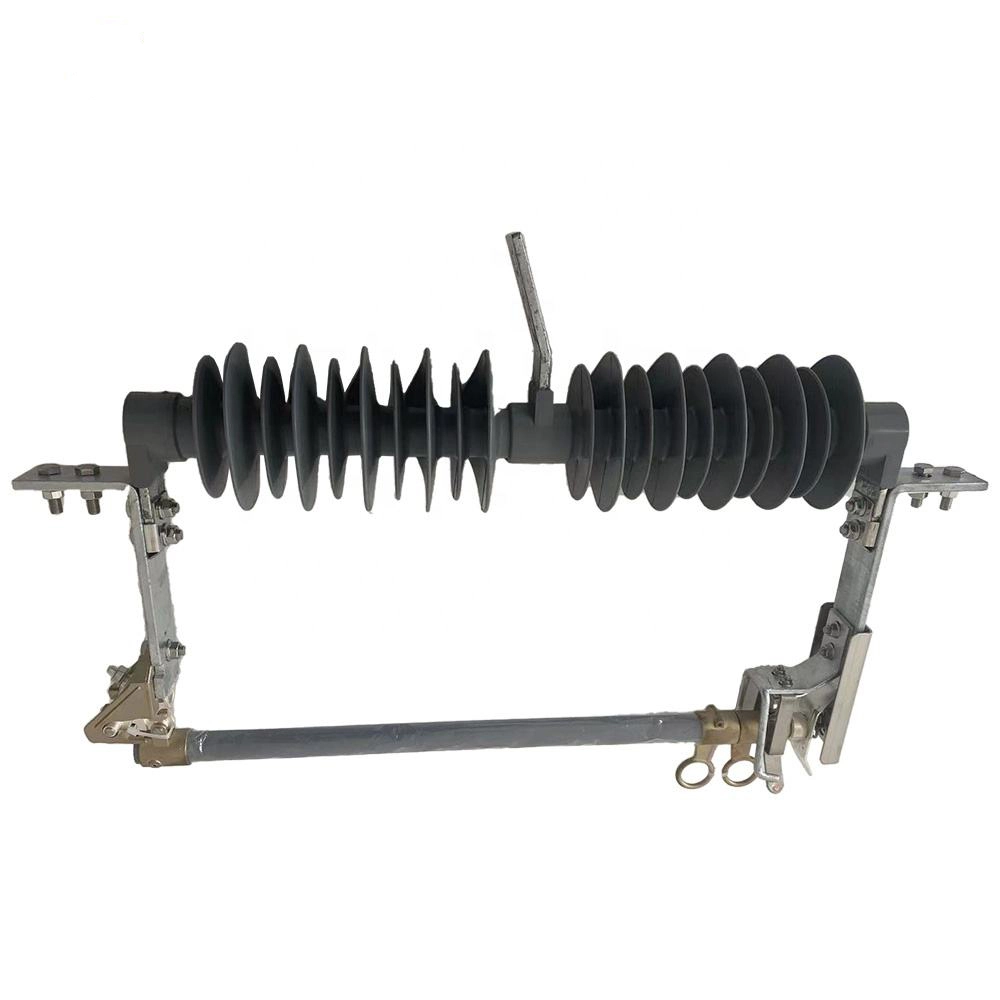

Polymerischer 11-kV-33-kV-Drop-Out-Sicherungssatz, 22-kV

Ein polymerer 11-kV-33-kV-Ausfallsicherungssatz mit 22 kV ist ein elektrisches Mittelspannungsgerät zum Schutz des Stromverteilungssystems vor Überlast und Kurzschluss. Das Grundprinzip eines Polymer-Sicherungssatzes mit 11 kV, 33 kV und 22 kV ist unkompliziert. Wenn der Strom einen voreingestellten Wert überschreitet, schmilzt das Sicherungselement, um den Stromkreis zu unterbrechen und elektrische Geräte und Leitungen vor Schäden zu schützen. Das Gerät besteht typischerweise aus einem Sicherungselement, einem Porzellan- oder Polymerisolator, einem Stützrahmen und einem Ausfallmechanismus. Wenn ein Überstrom auftritt, schmilzt die Sicherung schnell und der Ausfallmechanismus löst die Sicherung aus dem Stromkreis, wodurch der fehlerhafte Abschnitt effektiv isoliert wird. Die Vorteile des 11-kV-33-kV-Ausfallsicherungssatzes 22 kV können wie folgt dargestellt werden:

1. Einfache Struktur und niedrige Kosten:

Das Design ist relativ einfach, was die Herstellungs- und Wartungskosten senkt und es für Anwendungen im großen Maßstab geeignet macht.

2. Hohe Zuverlässigkeit:

Durch die einfache Bedienung und Struktur kann der Sicherungsautomat im Fehlerfall den Stromkreis schnell und effektiv zuverlässig trennen

3. Einfache Bedienung:

Der Ausfallmechanismus bietet einen sichtbaren Trennpunkt, der es dem Bediener ermöglicht, Fehler leicht zu beobachten und zu identifizieren, um Inspektion und Wartung zu erleichtern.

4. Starke Anpassungsfähigkeit:

11-kV-33-kV-Dropout-Sicherungssätze mit 22 kV können unter einer Vielzahl rauer Umgebungsbedingungen, einschließlich hoher oder niedriger Temperaturen und hoher Luftfeuchtigkeit, zuverlässig arbeiten, um eine stabile Leistung unter verschiedenen Betriebsbedingungen zu gewährleisten.

Technische Parameter:

Produkt-FAQ:

1. Welche Spannungsklassen decken 11-kV-, 33-kV-Sicherungssätze und 22-kV-Sicherungssätze ab?

A: DieseSicherung ausfallen lassenDie Ausschnitte sind für Freileitungsanlagen mit Nennspannungen von 11 kV, 22 kV oder 33 kV ausgelegt. Beispielsweise werden in großem Umfang abgestimmte Sets für 11-kV-Systeme hergestellt. Bei der Spezifikation eines Sicherungssatzes muss die Nennspannung die Systemnennspannung überschreiten, um eine ausreichende Isolierung und einen ausreichenden Freiraum zu gewährleisten.

2. F: Welche Nennströme sind typisch für einen 11-kV-33-kV-Ausfallsicherungssatz mit 22 kV?

A: Die Standardstromnennwerte für diese Geräte umfassen häufig 100 A und 200 A, was von der Anwendung und dem Systemdesign abhängt. Es ist notwendig, den Nennstrom der Abschaltsicherung an die maximal zu erwartende Dauerbelastung anzupassen, um Fehlfunktionen zu vermeiden.

3. F: Was sind die Hauptkomponenten des 11-kV-33-kV-Ausfallsicherungssatzes 22-kV?

A: Ein typischer Ausfallsicherungssatz besteht aus:

1. Die isolierende Stütze. Im Allgemeinen besteht es aus Porzellan- oder Polymerstiften.

2. Die statischen Kontakte an jedem Ende des Trägers.

3. Der bewegliche Kontakt sowie das Sicherungsrohr oder der Sicherungshalter, der den Sicherungseinsatz und das Lichtbogenlösch-Innenrohr enthält.

4. Der Anschluss und die mechanische Anordnung ermöglichen einen sichtbaren Trenn- oder Verbindungspunkt, sobald der Sicherungseinsatz aktiviert ist.
