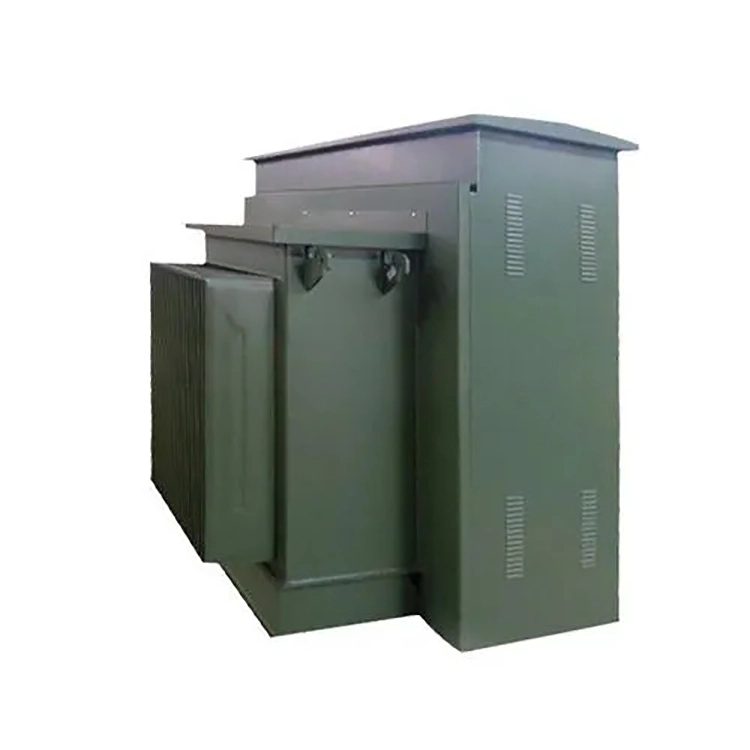

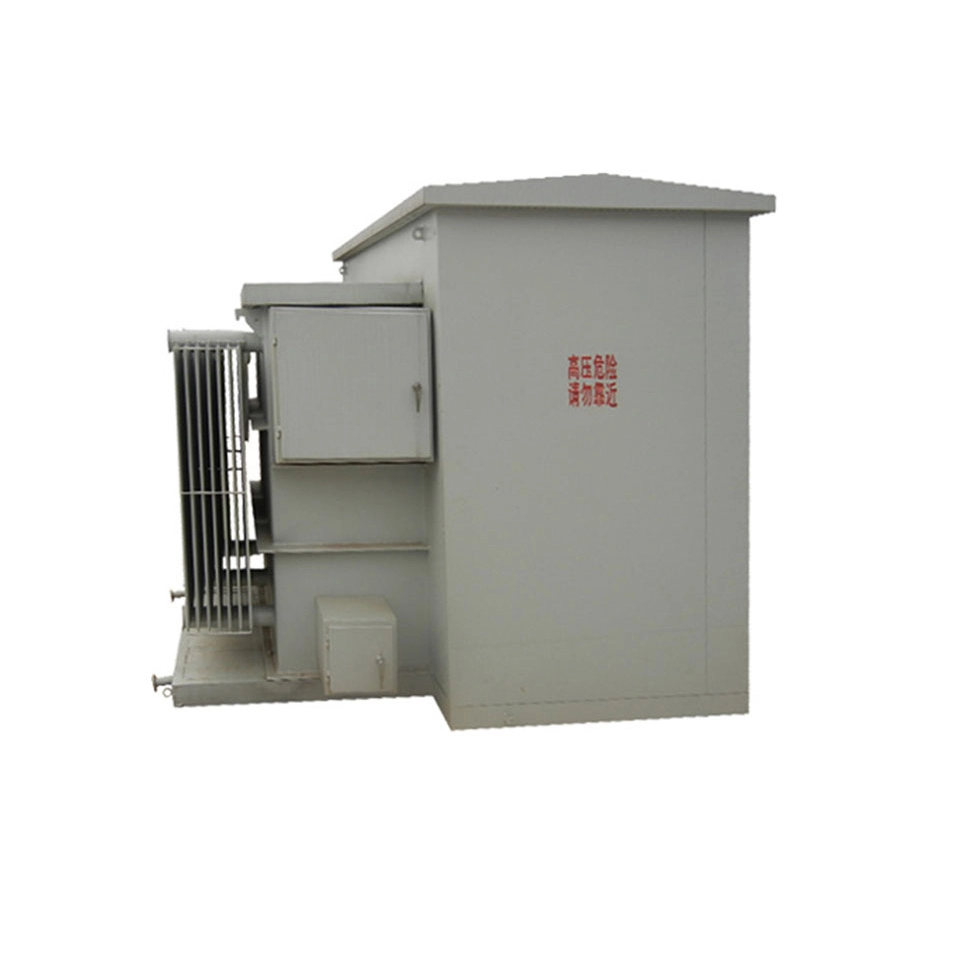

100-kVA-3-Phasen-Transformator mit Pad-Montage

Der 100-kVA-3-Phasen-Transformator für die Tischmontage ist ein integriertes Komplettgerät für die Stromverteilung im Außenbereich. Das Innere des Schranks ist in drei unabhängige Kammern unterteilt: Hochspannungskammer, Transformatorkammer und Niederspannungskammer.

Es integriert Hochspannungsschalter, Sicherungen, Blitzableiter, Haupttransformatorgehäuse, Niederspannungsverteilungsschalter, Messgeräte und verschiedene Schutzgeräte. Das Gesamtlayout ist übersichtlich und kompakt und es muss kein separater Stromverteilerraum gebaut werden.

Die Standardspannungsspezifikation des Transformators. Es übernimmt die Dyn11-Verbindungsgruppe und arbeitet mit einer Industriefrequenz von 50 Hertz. Die Bemessungsströme von Hoch- und Niederspannung sind auf die Anforderungen abgestimmt. Die Übertragungsleistung des Transformators ist stabil und zuverlässig. Der 100-kVA-3-Phasen-Transformator mit Pad-Montage verfügt über hervorragende Wärmeableitungsfähigkeiten. Es gibt zwei Kühlformen: Öl-Selbstkühlung und Trockenluftkühlung. Es verfügt außerdem über Schutzfunktionen gegen Staub und Regen.

Der Betriebsverlust ist gering, das Laufgeräusch gering und es ist mit mehreren Sicherheitsschutzmechanismen gegen Überlastung, Kurzschluss und Blitzschlag ausgestattet. Es verfügt über eine starke Anti-Interferenz-Fähigkeit, kann sich über einen langen Zeitraum an komplexe Außenumgebungen anpassen, verfügt über eine hervorragende Stromversorgungsstabilität und die spätere Wartung und Reparatur ist relativ einfach.

Technische Spezifikation:

F: Warum gibt es bei einem 100-kVA-3-Phasen-Transformator für die Außenmontage zwei Konfigurationen, wenn er im Freien installiert wird, nämlich „Ringnetzwerk-Einspeisung“ und „Radial-Einspeisung“?

A: Bei der Strahlungseinspeisungskonfiguration ist die Primärseite des Transformators nur mit einem einzigen Kabel verbunden und es gibt keinen Lastschalter im Inneren, was zu einer einfachen Struktur und geringeren Kosten führt. Der fatale Nachteil dieser Methode besteht jedoch darin, dass, wenn der 100-kVA-3-Phasen-Transformator auf der Unterlage gewartet werden muss oder dieser Abschnitt des Kabels ausfällt, die gesamte Zuleitungsstromversorgung unterbrochen werden muss, was dazu führt, dass alle nachgeschalteten Verbraucher an derselben Leitung vollständig abgeschaltet werden. Die Zuverlässigkeit der Stromversorgung hängt vollständig von der Kontinuität eines einzelnen Kanals ab.

Bei der Konfiguration des Ringnetzwerk-Einspeisers ist die Primärseite des 100-kVA-3-Phasen-Transformators mit Pad-Montage mit zwei eingehenden Schnittstellenanschlüssen und einem eingebauten Lastschalter reserviert, der in Reihe mit dem Ringnetzwerkkreis verbunden werden kann. Wenn der Transformator selbst außer Betrieb genommen werden muss oder ein Kabel auf einer Seite ausfällt, kann der Lastschalter betätigt werden, um den 100-kVA-3-Phasen-Aufbautransformator vom Ringnetz zu isolieren und gleichzeitig die Kontinuität der Hauptleitung des Ringnetzes aufrechtzuerhalten, sodass andere Benutzer weiterhin über die andere Seite des Kabels mit Strom versorgt werden können. Dadurch wird das Ziel einer geplanten Wartung ohne Unterbrechung der Hauptleitung und Kabelfehler erreicht, wobei nur der fehlerhafte Abschnitt isoliert wird, ohne den Stromausfallbereich zu erweitern. Obwohl diese Konfiguration eine primärseitige Schaltausrüstung und eine zweite Eingangsdurchführung hinzufügt, steigen die Kosten um etwa 15 bis 20 %, verbessern aber die Stromverfügbarkeitsindikatoren des Verteilungssystems erheblich.
