Ölgefüllter, plattenmontierter Transformator 1000 kVA

Wenzhou XiFa Electric Power Equipment Co., Ltd widmet sich seit fast 20 Jahren der Forschung und Herstellung von Transformatoren. Wir verfügen über eine moderne Fabrik mit einer Fläche von 12.000 Quadratmetern und Kernausrüstung wie eine vollautomatische Eisenkern-Scherlinie und eine Vakuumgießmaschine. Der ölgefüllte 1000-kVA-Transformator für Pad-Montage entspricht den ersten landesweiten Energieeffizienzstandards. Bevor er das Werk verlässt, muss jeder Transformator einer Reihe strenger Tests unterzogen werden, wie z. B. Teilentladungstests und plötzlichen Kurzschlusstests, um geringe Verluste, geringe Geräuschentwicklung und eine lange Lebensdauer zu gewährleisten.

Anfrage absenden

Produktbeschreibung

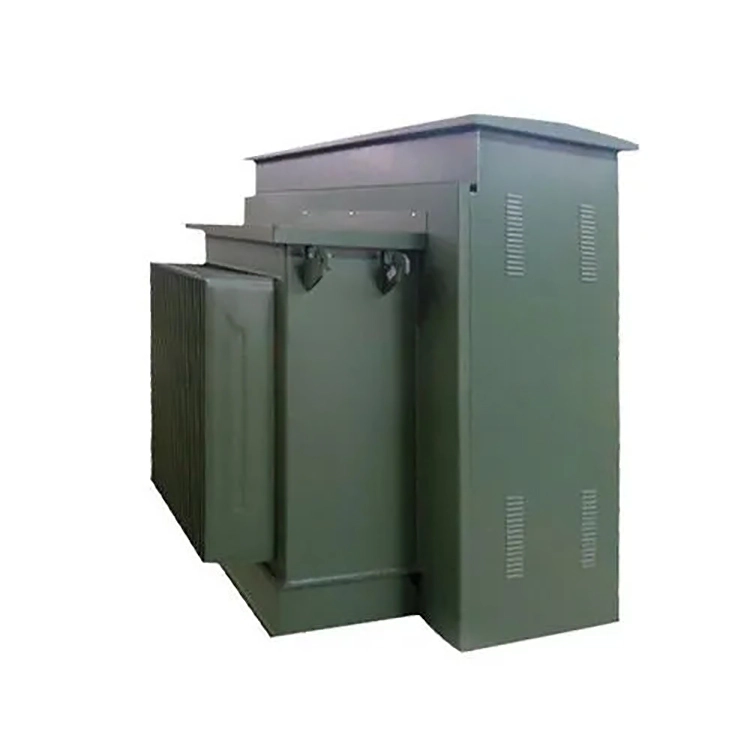

Der ölgefüllte, plattenmontierte Transformator 1000 kVA ist ein dreiphasiger Verteilungstransformator, der speziell für die Erdinstallation im Freien mit einer Nennleistung von 1000 kVA entwickelt wurde. Es wird direkt auf dem Betonfertigteilfundament installiert und muss nicht aufgehängt oder unter der Erde vergraben werden. Der Eisenkern und die Wicklungen sind vollständig in Isolieröl getaucht und nutzen die hohe Durchschlagsfestigkeit und Wärmeableitungseigenschaften des Öls, um elektrische Isolierung und Wärmemanagement zu erreichen.

Das Gehäuse des ölgefüllten 1000-kVA-Transformators mit Pad-Montage besteht aus einem gewellten Öltank, und die Wärmeableitungsoberfläche wird durch die Verwendung von gewellten Platten vergrößert, wodurch eine ONAN-Kühlung erreicht wird. Die elastische Eigenschaft der Wellen kann die durch Temperaturänderungen verursachte Volumenausdehnung des Isolieröls absorbieren. Seine vollständig abgedichtete Struktur sorgt dafür, dass das Isolieröl nicht mit der Außenluft in Kontakt kommt, wodurch eine Verschlechterung der Ölqualität und eine Alterung der Isoliermaterialien durch das Eindringen von Sauerstoff und Feuchtigkeit wirksam verhindert werden.

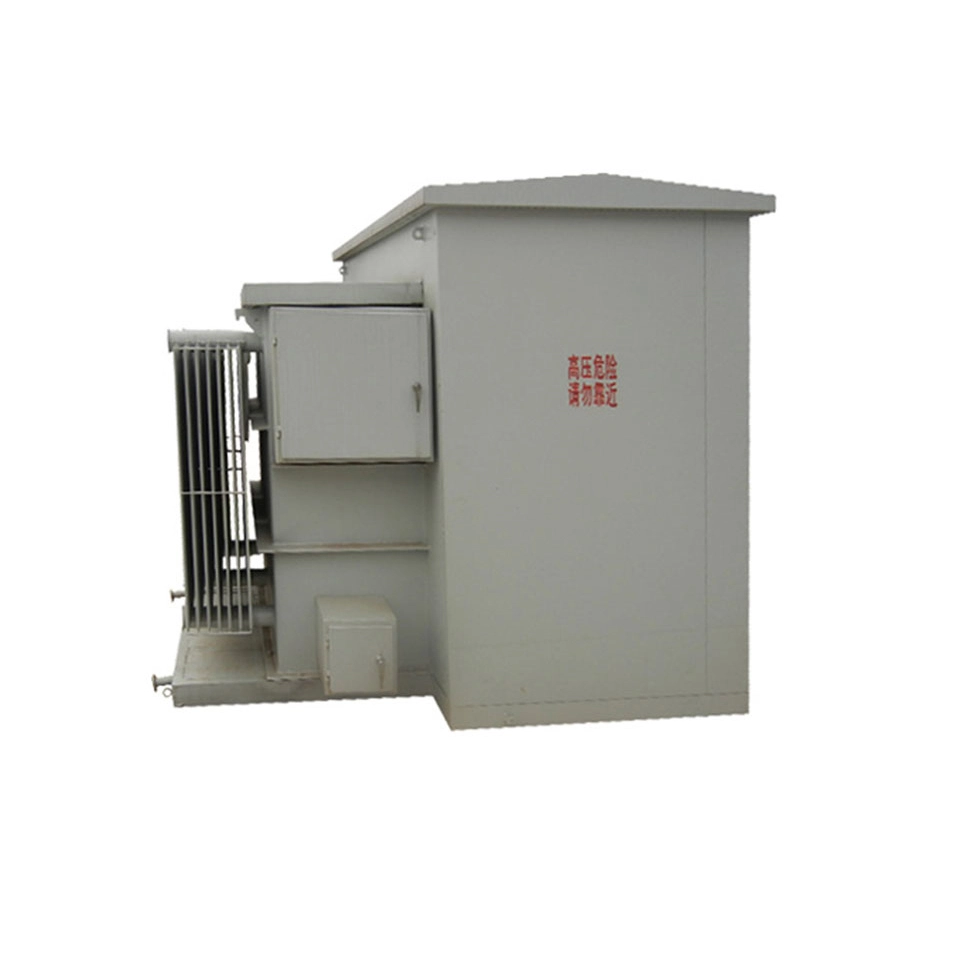

Die gesamte Struktur des ölgefüllten 1000-kVA-Transformators besteht aus drei separaten Abteilungen: dem Hochspannungsraum, dem Niederspannungsraum und dem Transformatorraum. Die Tür des Niederspannungsraumes ist mit einem Dreipunktschloss ausgestattet. Die Tür des Hochspannungsraums kann erst geöffnet werden, nachdem die Tür des Niederspannungsraums geöffnet wurde, um einen spannungsführenden Betrieb auf der Hochspannungsseite zu verhindern. Sowohl die Hochspannungs- als auch die Niederspannungsseite sind mit NEMA-Erdungsklemmen ausgestattet.

In Bezug auf die elektrische Konfiguration und die Schutzkonfiguration unterstützt dieser ölgefüllte 1000-kVA-Transformator mit Pad-Montage verschiedene Anschlussgruppen wie Dyn11 und Yyn0, die für unterschiedliche Lasteigenschaften geeignet sind. Die Hochspannungsseite verfügt über einen doppelten Schutz durch Lastschalter und Sicherung und ist mit einem Druckentlastungsventil sowie einer Öltemperatur- und Ölstandsüberwachung ausgestattet. Es erfüllt den Energieeffizienzstandard DOE 2016 mit einem Wirkungsgrad von ≥ 99,2 % und ist sicher und zuverlässig.

Oil Filled Pad Mounted Transformer 1000kva

Technischer Parameter

Produktname	Ölgefüllter, plattenmontierter Transformator 1000 kVA
Primärspannung	13200 Grdy/7620 V
Sekundärspannung	480Y/277V
Phase	3
Vektorgruppe	YNyn0/Dyn11
Kühlmethode	ONAN
Frequenz	60Hz
Standard	IEEE
Leerlaufverluste	≤1300 W
Lastverlust	≤10500 W

Ein Industriepark beabsichtigt den Kauf eines ölgefüllten 1000-kVA-Transformators, der hauptsächlich Drehstrom-Asynchronmotoren, Wasserpumpen und andere Energiegeräte mit Strom versorgt. Die dreiphasige Last ist grundsätzlich ausgeglichen, aber die Umgebung vor Ort weist viel Staub auf und die Anschaffungskosten für den Transformator müssen relativ niedrig sein. Sollte die Verbindungsgruppe als Dyn11 oder Yyn0 priorisiert werden? Warum?

Basierend auf dem Leistungsvergleich sollte die Verbindungsgruppe Dyn11 die bevorzugte Wahl sein. Im Hinblick auf die Widerstandsfähigkeit gegen dreiphasige Unsymmetrie ermöglicht Dyn11, dass der Neutralleiterstrom mehr als 75 % des Phasenstroms erreicht, während Yyn0 ihn normalerweise auf 25 % begrenzt; Im Hinblick auf die Oberwellenunterdrückung kann die hochspannungsseitige Dreiecksverbindung von Dyn11 einen Zirkulationspfad für die dritte Oberwelle bereitstellen und so Spannungswellenformverzerrungen effektiv vermeiden, während Yyn0 eine relativ durchschnittliche Unterdrückungsfähigkeit aufweist; In Bezug auf den einphasigen Erdungsfehlerstrom erzeugt Dyn11 einen größeren Fehlerstrom, der für den Relaisschutz einfacher zu erkennen und zuverlässig zu reagieren ist, während der Fehlerstrom von Yyn0 relativ kleiner ist, was die Schutzkonfiguration schwieriger macht.

Insgesamt eignet sich Dyn11 besser für Szenarien mit modernen Mischlasten wie LED-Beleuchtung, Klimaanlagen mit variabler Frequenz und Ladesäulen, während Yyn0 nur für dreiphasige, streng ausgeglichene reine Stromlasten und Projekte geeignet ist, die sehr kostensensibel sind. Daher sollte die Anschlussgruppe des ölgefüllten 1000-kVA-Transformators auf der Unterlage ohne besondere Einschränkungen als Dyn11 priorisiert werden.
