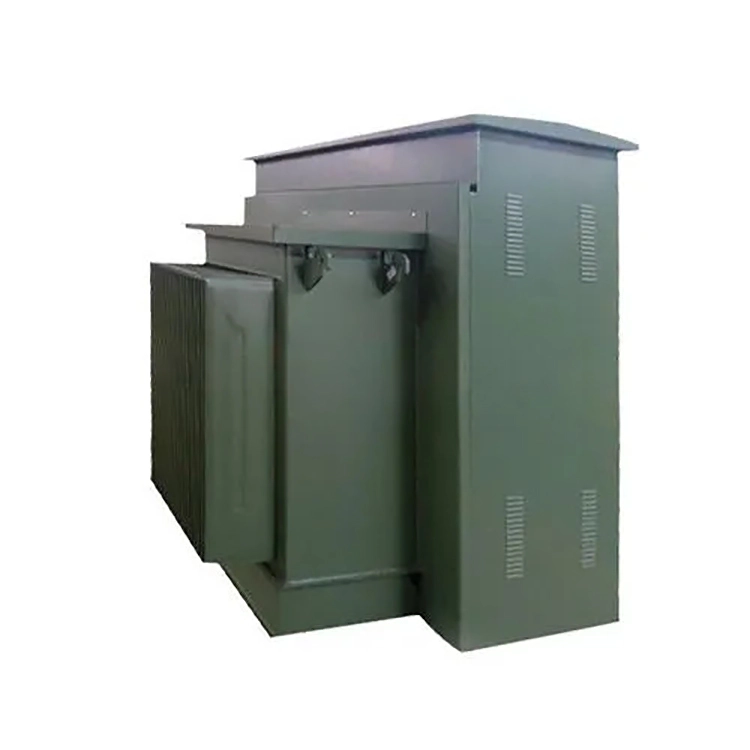

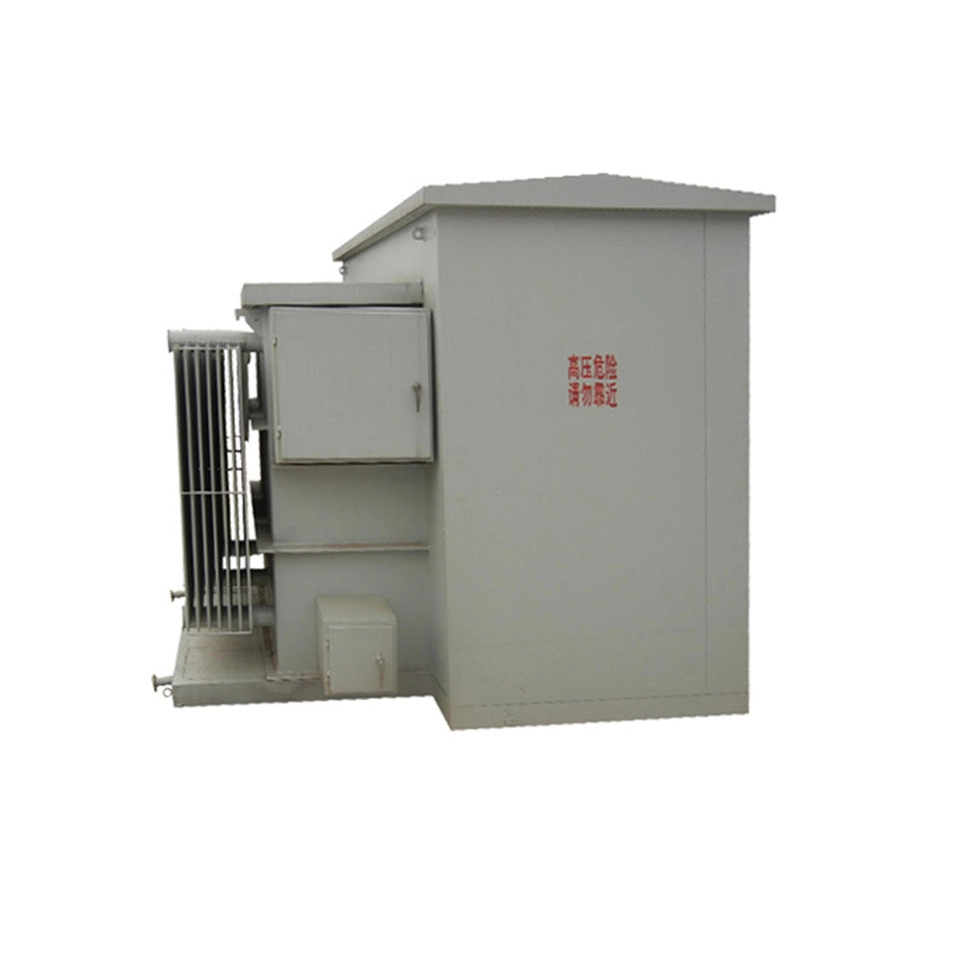

2,5-mVA-Leistungstransformator für Mineralöl-Pad-Montage

Mineralöl dient als Isolier- und Kühlmedium und ist die traditionellste und ausgereifteste Isolierflüssigkeit in der Leistungstransformatorindustrie. Daher verfügt ein 2,5-MVA-Leistungstransformator mit Mineralölauflage über eine hervorragende elektrische Isolationsleistung, eine gute Wärmeleitfähigkeit und Kosteneffizienzvorteile. Im Vergleich zu alternativen Isolierflüssigkeiten wie natürlichen Estern hat Mineralöl zwar einen niedrigeren Zündpunkt, weist aber eine bessere Fließfähigkeit bei niedrigen Temperaturen und eine höhere Zuverlässigkeit in kalten Regionen während des Betriebs auf.

Der Einstecktransformator unterstützt zwei Arten von eingehenden Leitungen: Der erste ist der Ringnetz-Einspeisetyp, der mit zwei Sätzen Primärdurchführungen (insgesamt 6, sowohl für eingehende als auch ausgehende Leitungen) und einem internen Lastschalter mit vier Positionen ausgestattet ist. Es kann den Transformator in Reihe mit dem Ringnetzwerkkreis schalten und so eine Fehlerisolierung und unterbrechungsfreie Wartung ermöglichen. Für diese Konfiguration wird normalerweise der 2,5-mVA-Leistungstransformator mit Mineralöl-Pad-Montage empfohlen. Der Typ mit radialer Einspeisung ist nur mit einer Primärbuchse ausgestattet und bietet eine Einzelleitungsstromversorgung mit geringeren Kosten, aber entsprechend geringerer Zuverlässigkeit.

Die Kurzschlussimpedanz ist ein wichtiger Parameter eines Transformators, der sich direkt auf die Höhe des Kurzschlussstroms und die Spannungsregulierungsrate des Systems auswirkt. Der typische Impedanzwert eines auf einer Unterlage montierten Leistungstransformators beträgt 5,0 % bis 7,5 %, und der Designzielwert liegt normalerweise bei 5,75 %. Eine Impedanz von 5,75 % bedeutet, dass bei einem dreiphasigen Kurzschluss auf der Sekundärseite der Kurzschlussstrom etwa 1/0,0575 des Nennstroms beträgt, was etwa dem 17,4-fachen des Nennstroms entspricht. Am Beispiel der 400-V-Niederspannungsseite beträgt der Nennstrom etwa 3608 A und der Kurzschlussstrom etwa 62,8 kA, was innerhalb des Bereichs liegt, dem Mittelspannungsschaltanlagen standhalten können.

Unter Volllast beträgt der Spannungsabfall etwa 5,75 %, was für allgemeine Industrielasten akzeptabel ist. Gemäß der Norm IEC 60076 verfügen 2,5-MVA-Leistungstransformatoren mit Mineralölauflage über die Kurzschlussfähigkeit, um thermischen Effekten und dynamischen Stabilitätseffekten standzuhalten.

Technischer Parameter:

F: Warum muss bei einem 2,5-MVA-Leistungstransformator mit Mineralöl-Pad-Montage immer noch auf den Leerlaufverlust geachtet werden, wenn er über einen längeren Zeitraum unter leichten oder lastfreien Bedingungen betrieben wird?

A: Da der Leerlaufverlust hauptsächlich aus zwei Teilen besteht: Erstens dem Hystereseverlust: dem Energieverlust, der entsteht, wenn der Eisenkern wiederholt in einem magnetischen Wechselfeld magnetisiert wird. Zweitens Wirbelstromverlust: der Wärmeverlust, der durch den zirkulierenden Strom verursacht wird, der durch das magnetische Wechselfeld im Eisenkern induziert wird.

Selbst wenn die Sekundärseite des Leistungstransformators einen vollständigen Leerlauf oder einen unbelasteten Zustand aufweist, verbraucht seine Primärseite immer noch einen konstanten Betrag an Leerlaufverlusten. Und der Leerlaufverlust führt zu quantifizierbaren und kontinuierlich steigenden Stromrechnungen. Bei Szenarien mit einer Laufzeit von über 3000 Stunden sollte bei der Auswahl des Modells denjenigen mit geringeren Leerlaufverlusten Vorrang eingeräumt werden (z. B. Verwendung von orientierten Siliziumstahlblechen mit hoher magnetischer Leitfähigkeit oder amorphen Legierungskernen). Selbst wenn die anfänglichen Anschaffungskosten um 15 bis 20 % steigen, kann die Differenz durch Stromkosteneinsparungen innerhalb von zwei Jahren ausgeglichen werden.
