11-kV-Mastenmontage-Verteilungstransformator, einphasig

Wenzhou Xifa Electric Power Equipment Co., Ltd. wurde 2006 gegründet und verfügt bisher über 20 Jahre Produktionserfahrung. Wir haben eine Gruppe erfahrener Forschungs- und Entwicklungsteams zusammengestellt, deren Kernprinzipien Qualität, Sicherheit und Service sind. Wir pflegen weiterhin den Geist der Handwerkskunst und konzentrieren uns auf die Herstellung qualitativ hochwertiger Produkte. Der einphasige 11-kV-Mastverteilungstransformator wurde einer Qualitätskontrolle und Prüfung der Rohmaterialqualität unterzogen. Durch Qualitätskontrollen während des Produktionsprozesses und verschiedene Tests wird die Sicherheit und Zuverlässigkeit der Produkte gewährleistet.

Anfrage absenden

Produktbeschreibung

Der einphasige 11-kV-Mastverteilungstransformator ist eine kompakte und leistungsstarke Lösung für Freileitungsstromverteilungssysteme. Es kann die Primärspannung von 11 kV auf Standard-Sekundärspannungen wie 220 V oder 415 V reduzieren und so den Endbenutzern eine sichere und zuverlässige Stromversorgung bieten.

Der einphasige 11-kV-Verteilungstransformator für die Mastmontage verwendet hochwertige Siliziumstahlkerne und Kupfer- oder Aluminiumwicklungen und minimiert Lastverluste und Leerlaufverluste bei gleichzeitiger Einhaltung von IEC 60076 und verwandten IEEE/ANSI-Energieeffizienzstandards. Der mit Öl gefüllte Tank wird durch ONAN auf natürliche Weise gekühlt und kann einem Temperaturanstieg von 55 bis 65 ℃ standhalten, wodurch ein zuverlässiger Betrieb unter unterschiedlichen Belastungen gewährleistet wird.

Der einphasige 11-kV-Mastverteilungstransformator verfügt über eine robuste Buchse, einen Druckentlastungsmechanismus und eine optionale Überspannungsschutzfunktion, wodurch er äußerst witterungsbeständig, mit geringen Wartungskosten und für die Installation an freiliegenden Masten geeignet ist.

Dieser Transformator kann eine stabile und sichere Stromversorgung liefern und verfügt über eine hervorragende Überlastfähigkeit, was ihn zu einer guten Wahl für Benutzer macht.

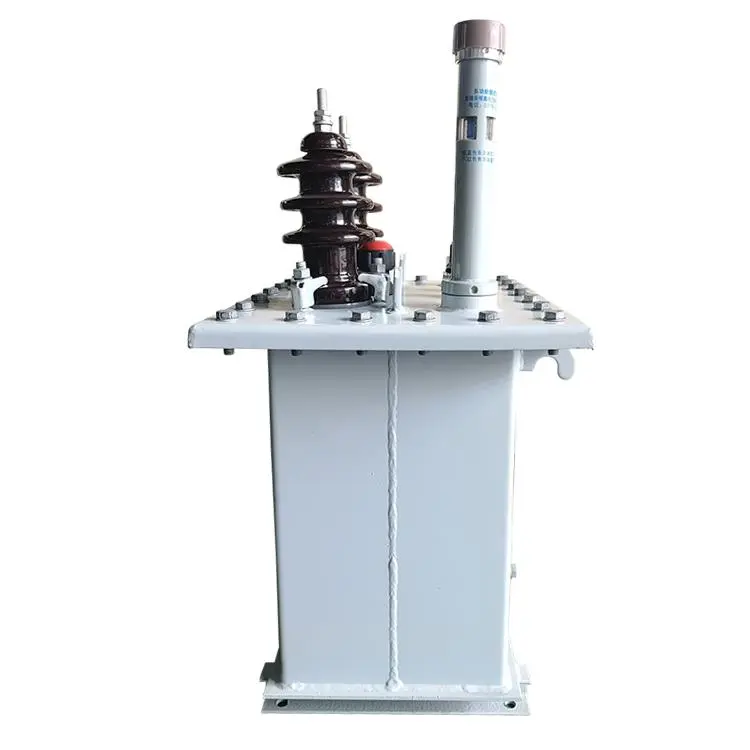

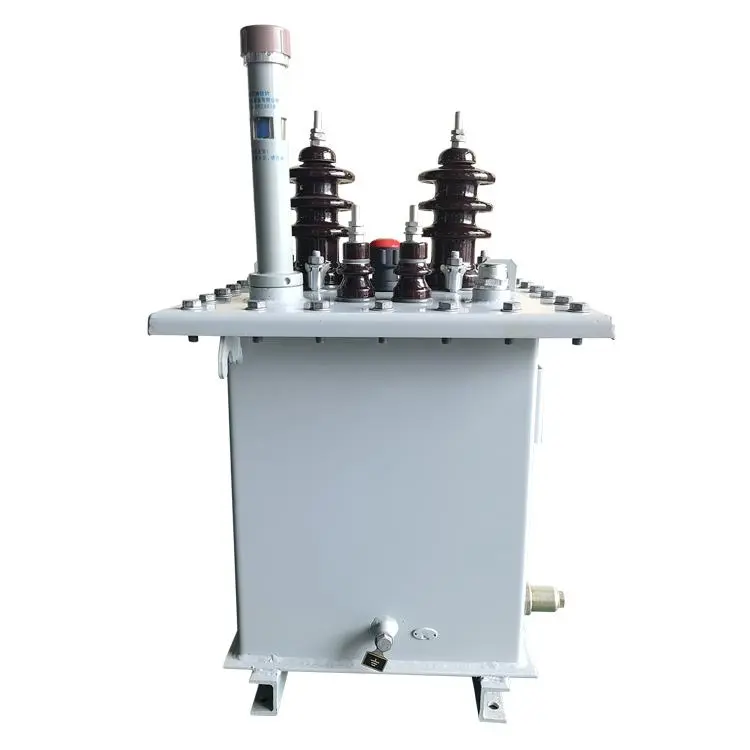

11 Kv Pole Mount Distribution Transformer Single Phase

Technische Parameter:

Produktname	11-kV-Mastenmontage-Verteilungstransformator, einphasig
Phasennummer	Einphasig
Nennfrequenz	50 Hz / 60 Hz
HV	11 kV
LV	0,22 kV (220 V) / Anpassbar
Spannungsregelungsmodus	Off-Circuit Tap Changing (NLTC)
Tippbereich	±2×2,5 % / ±5 %
Kühlmethode	ONAN (Oil Natural Air Natural) / Anpassbar
Impedanzspannung	4 % ±10 %
Kein Lastverlust	≤ 2,6 kW
Lastverlust (75℃)	≤ 19,6 kW
Kühlmedium	Mineralöl / synthetisches Esteröl
Kernmaterial	Hochwertiges kaltgewalztes kornorientiertes Siliziumstahlblech (CRGO)
Wickelmaterial	Reines elektrolytisches Kupfer/Aluminium (anpassbar)
Umgebungstemperatur	-40℃ ~ +40℃
Schutzstufe	IP54 / Anpassbar

F: Kann ein einphasiger 11-kV-Mastverteilungstransformator individuell angepasst werden?

A: Ja, dieser Transformator kann umfassend an Ihre spezifischen Netzanforderungen angepasst werden, um einen sicheren Betrieb und die Einhaltung relevanter Vorschriften zu gewährleisten. Die Primärspannung des einphasigen 11-kV-Mastverteilungstransformators kann auf 11 kV festgelegt werden, oder es kann eine Doppelabgriffskonfiguration wie 10,5 kV bis 11,5 kV übernommen werden. Um regionale Standards in Europa, Asien oder Schwellenländern zu erfüllen, bietet der Sekundärausgang mehrere Optionen, darunter 230 V, 240 V, 220/440 V oder 415 V.

Die Auswahl an Wickelmaterialien reicht von kostengünstigem, leichtem Aluminium bis hin zu Kupfer mit hoher Wärmeleitfähigkeit und umfasst beides. Darüber hinaus kann das Kupfer mit hoher Wärmeleitfähigkeit bei hoher Belastung einen höheren Wirkungsgrad und eine bessere Wärmeableitungsleistung erzielen. Die Frequenzunterstützung beträgt 50 Hz oder 60 Hz.

Um die Betriebsfähigkeit des einphasigen 11-kV-Mastverteilungstransformators in heißen Klimazonen zu verbessern, kann die Kühlmethode vom Standard-ONAN auf Zwangskühlung aufgerüstet werden. ±2x2,5 % oder eine größere Auswahl an netzunabhängigen Stufenschaltern können die Spannung ohne Stromunterbrechung optimieren. Der Impedanzpegel kann die Anforderungen für den Schutz und die Regulierung von 4 bis 5 %-Symmetriefehlern erfüllen, und zusätzliche Schutzgeräte wie Hochspannungssicherungen, Blitzableiter oder Vogelschutzabdeckungen können installiert werden, um die Sicherheit in ländlichen oder sturmgefährdeten Gebieten zu erhöhen. Die umweltfreundliche Flüssigkeit auf Esterbasis ersetzt Mineralöl und verbessert die Feuerbeständigkeit und Nachhaltigkeit. Diese maßgeschneiderten Funktionen verbessern den Installationskomfort, die Fehlerbehebungsfähigkeiten und die Energieeffizienz und schaffen einen einphasigen 11-kV-Mastenmontage-Verteilungstransformator, der für Freileitungen in rauen Umgebungen geeignet ist.

Weitere optionale Konfigurationen umfassen verstärkte Kraftstofftanks für Gebiete mit starkem Wind oder Erdbeben sowie Korrosionsschutzbeschichtungen für Salznebelregionen. Der Isolationsgrad des Gehäuses kann bis zu 75 kV BIL erreichen, wodurch Systemüberspannungen bewältigt werden können. Durch die Schalenmodifikation kann der Lärm reduziert oder die Belüftung verbessert werden. Der Leistungsbereich kann typische Nennwerte von 16 bis 200 kVA abdecken und das Kerndesign kann keine Lastverluste reduzieren, wodurch eine hervorragende Effizienz erreicht wird.

Ganz gleich, ob es sich um abgelegene Dörfer oder vorstädtische Erweiterungsprojekte handelt, diese maßgeschneiderten Lösungen können sicherstellen, dass der einphasige 11-kV-Mastenmontage-Verteilungstransformator präzise Anforderungen erfüllt, eine zuverlässige und standardisierte Stromverteilung bietet und gleichzeitig die Betriebskosten minimiert und die Lebensdauer maximal verlängert.
