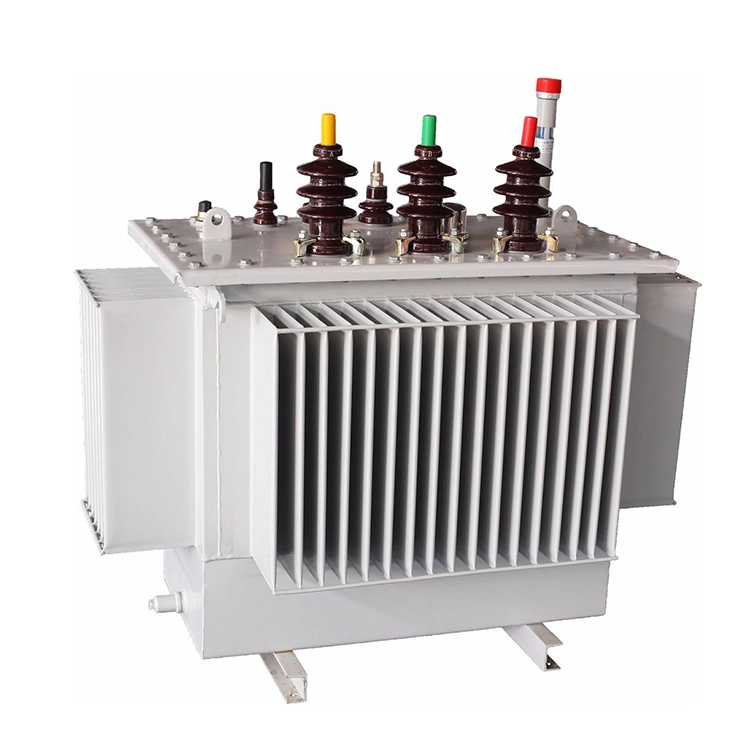

Mastmontierter Verteilungstransformator 200 kVA

Der mastmontierte Verteilungstransformator 200 kVA ist eine hocheffiziente Lösung, die von Wenzhou Xifa Electric Power Equipment Co., Ltd. entwickelt wurde. Mit starker Kapazität, Anpassungsfähigkeit und stabiler Leistung. Ihr Anwendungsbereich ist recht umfangreich und eignet sich für mittlere Stromanforderungen in Industrie, Gewerbe und Wohngebieten. Das vollständig abgedichtete Design des Transformators kann Energie sparen, die Umweltverschmutzung reduzieren und einen geräuscharmen Betrieb gewährleisten. Das Design isoliert den am Mast montierten 200-kVA-Verteilungstransformator von der Luft und verhindert so den Verschleiß von Öl und Isoliermaterialien, erhöht die Zuverlässigkeit und reduziert den Wartungsaufwand.

Anfrage absenden

Produktbeschreibung

Dieser mastmontierte Verteilungstransformator mit 200 kVA ist hauptsächlich dreiphasig ausgelegt. Die herkömmlichen Nennspannungskombinationen umfassen 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV usw. und decken verschiedene Optionen ab, die für verschiedene regionale Stromnetze geeignet sind. Das Gerät ist standardmäßig ohne Erregungsspannungsregelung ausgestattet, mit einem Spannungsregelbereich von ±5 % oder ±2×2,5 %. Als Verbindungsgruppe kann Dyn11 oder Yyn0 ausgewählt werden.

Unter 50-Hz-Bedingungen beträgt der Nennstrom auf der 10-kV-Hochspannungsseite etwa 11,55 A, auf der 11-kV-Hochspannungsseite etwa 10,50 A und der Nennstrom auf der 0,4-kV-Niederspannungsseite etwa 288,68 A. Die herkömmliche Kurzschlussimpedanz beträgt 4 %. Gleichzeitig kann es entsprechend den Benutzeranforderungen hinsichtlich Spannung, Anschlussgruppe usw. angepasst werden. Die Energieeffizienz kann aus Serienprodukten mit gewöhnlichem Verlust, geringem Verlust und amorphen Legierungen ausgewählt werden.

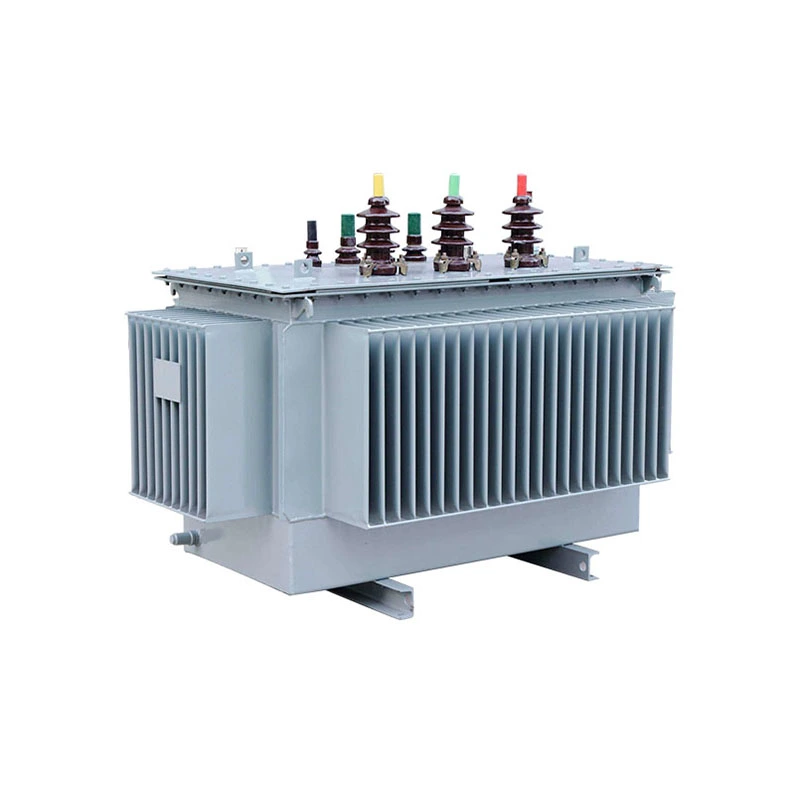

Pole Mounted Distribution Transformer 200kva

Technischer Parameter:

Produktname:	Mastmontierter Verteilungstransformator 200 kVA
Nennkapazität:	200 kVA
Eingang:	10/11/22/33 kV
Ausgabe:	0,4 kV
Vektorgruppe:	Dyn11 oder Yyn0
Gewindeschneidbereich:	±5 % oder ±2×2,5 %
Leerlaufverluste:	≤500 W
Lastverluste:	≤2700W
Kühlmethode:	ONAN

Vorteile:

Gibt es Unterschiede zwischen dem mastmontierten 200-kVA-Verteilungstransformator und dem plattenmontierten Typ?

1. Der mastmontierte Verteilungstransformator 200 kVA wird am Strommast in einer bestimmten Höhe über dem Boden befestigt. Es beansprucht keine wertvollen Landressourcen und hat kaum Auswirkungen auf die Bodenfläche. Der auf der Unterlage montierte Transformator wird auf einem Betonsockel platziert, der eine bestimmte Fläche benötigt.

2. Da es in der Luft schwebt, ist es weniger wahrscheinlich, dass Menschen und Tiere damit in Kontakt kommen, was es relativ sicherer macht. Dennoch besteht kein Grund, beim Vorbeigehen übermäßig nervös zu sein. Es reicht aus, den üblichen Abstand einzuhalten. Der auf der Unterlage montierte Transformator wird relativ verdeckt installiert.

3. Jeder einzelne Transformator verfügt über einen begrenzten Stromversorgungsbereich, der normalerweise zwischen 5 kVA und 167 kVA liegt. Es wird hauptsächlich verwendet, um eine kleine Anzahl von Benutzern über eine einzige Leitung mit Strom zu versorgen. Allerdings hat der auf der Unterlage montierte Transformator eine relativ größere Kapazität, die zwischen 75 kVA und 3000 kVA liegt.

4. Im Vergleich zu unterirdisch vergrabenen Geräten ist diese Überkopfinstallationsmethode mit geringeren Materialkosten und Bauschwierigkeiten verbunden. Es handelt sich um eine sehr wirtschaftliche und praktische Stromversorgungslösung.

5. Der mastmontierte Verteilungstransformator 200 kVA ist normalerweise ein zylindrischer Öltank, der zur Isolierung und Wärmeableitung mit Kühlöl gefüllt ist. Oben befindet sich die Hochspannungs-Anschlussklemme und unten die Niederspannungs-Anschlussklemme. Das Design ist sehr kompakt. Um die Sicherheit zu gewährleisten, sind häufig Blitzableiter und Sicherungen integriert, um Blitzeinschläge und Kurzschlüsse zu verhindern.
