Elektrischer 50-kVA-Masttransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. ist ein produktionsorientiertes Unternehmen, das sich auf Verteilungstransformatoren und Masttransformatoren spezialisiert hat. Um sichere und zuverlässige 50-kVA-Masttransformatoren herzustellen, wählt Wenzhou Xifa Electric qualitativ hochwertige Rohstoffe aus und kontrolliert den gesamten Prozess von der Rohstoffverarbeitung bis zur Produktion des fertigen Produkts streng. Um die Preise für unsere 50-kVA-Masttransformatoren wettbewerbsfähiger zu machen, haben wir enge und stabile Kooperationsbeziehungen mit einer Reihe hochwertiger Lieferanten aufgebaut.

Anfrage absenden

Produktbeschreibung

Der 50-kVA-Masttransformator ist ein unverzichtbares Gerät in Niederspannungs-Stromverteilungssystemen. Zu seinen Hauptfunktionen gehören Spannungsumwandlung, elektrische Isolierung und Systemschutz. Es wird häufig in Industrieanlagen, Gewerbegebäuden, Wohnprojekten und im Infrastrukturbau eingesetzt.

Der 50-kVA-Masttransformator wird mit hochwertigen Siliziumstahlkernen und hochleitfähigen Kupfer- oder Aluminiumwicklungen hergestellt. Es verfügt über eine kompakte Struktur, geringe Verluste, geringe Geräuschentwicklung und einen stabilen Betrieb und ist für einen zuverlässigen Betrieb unter verschiedenen Betriebsbedingungen ausgelegt.

Alle Wicklungen des 50-kVA-Masttransformators werden aus hochwertigen Materialien hergestellt, um eine hervorragende Isolationsleistung und strukturelle Stabilität zu gewährleisten. Die Niederspannungswicklungen sind mit Kabelpapier um die Leiter herum abgedeckt, während die Hochspannungswicklungen mit polyurethanlackierten runden Kupferdrähten ausgestattet sind. Durch die zwischenschichtige Klebepapierbindung werden die Spulen fest zu einer einzigen Einheit verbunden, was für eine hervorragende Isolationsleistung sorgt. Diese professionelle Wicklungsstruktur verhindert effektiv, dass sich die Spulen während des Langzeitbetriebs und des Transports über große Entfernungen verformen oder beschädigt werden, und gewährleistet so die Stabilität und Zuverlässigkeit der Gesamtstruktur des 50-kVA-Masttransformators.

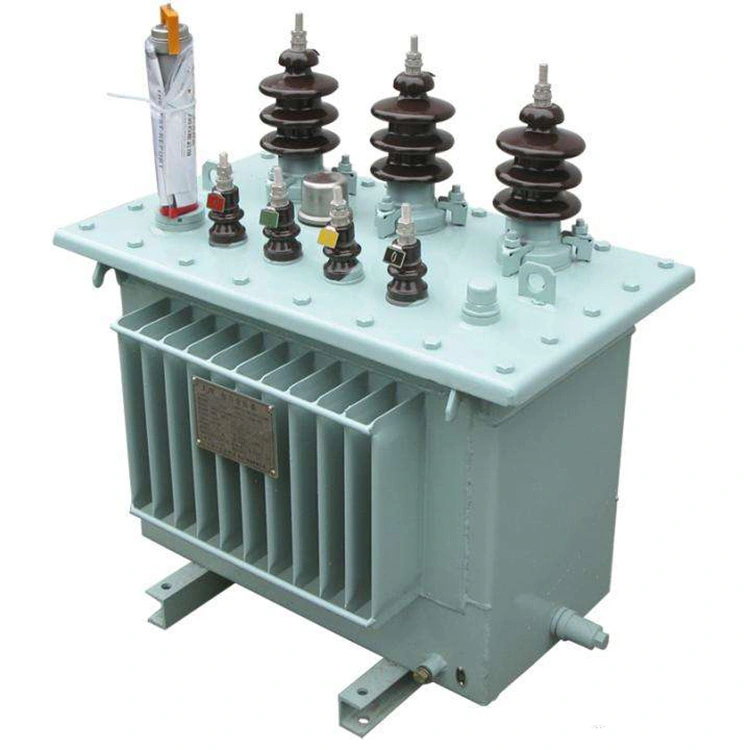

50 Kva Pole Mount Electrical Transformer

Technische Parameter:

Artikelname	Elektrischer 50-kVA-Masttransformator
Anzahl der Phasen	Einphasig
Frequenz	60 Hz / 50 Hz
Hochspannungsseite (HV).	7,62 kV, 13,8 kV, 25 kV, 34,5 kV usw.
Niederspannungsseite (LV).	120/240 V, 230/400 V, 240/480 V
Verbindungsvektorgruppe	Dyn11
Kurzschlussimpedanz	2,1 % bis 4,0 %
Kühlmethode	ONAN (Öl Natural Air Natural)
Isolationsniveau	Hochspannung 95 kV / Niederspannung 30 kV
Kein Lastverlust	≤170 W
Volllast-Effizienz	≥98,75 %

F: Welche spezifischen Vorteile hat die Dyn11-Verbindungsgruppe in einem 10-kV-/0,4-kV-50-kVA-Masttransformator im Vergleich zur Yyn0-Verbindungsgruppe hinsichtlich des sekundärseitigen einphasigen Kurzschlussfehlerstromniveaus und der Unterdrückungsfähigkeit der ferromagnetischen Resonanz?

A: Die Nullimpedanz der Dyn11-Verbindung ist viel niedriger als die von Yyn0, was den einphasigen Erdungsfehlerstrom erheblich erhöht, die schnelle und zuverlässige Erkennung und Beseitigung von Fehlern durch das Schutzgerät erleichtert und das Risiko von Stromschlägen und Geräteschäden verringert.

Gleichzeitig stellt die primärseitige Dreieckswicklung des 50-kVA-Masttransformators einen geschlossenen Pfad für den Nullsystemstrom bereit, wodurch die Neutralpunktdrift wirksam eingeschränkt und eine schwerwiegende dreiphasige Spannungsasymmetrie verhindert wird. Wenn das System einer ferromagnetischen Resonanz ausgesetzt ist, kann dieser Pfad Dämpfungseffekte hervorrufen, die die Amplitude und Dauer der Resonanzüberspannung erheblich reduzieren. Darüber hinaus kann Dyn11 auch die Einspeisung von 3. Oberschwingungsströmen in das vorgelagerte Stromnetz blockieren, wodurch Oberschwingungsverstärkung und Überlastung der Kondensatorbank vermieden werden und der zusätzliche Temperaturanstieg des 10-kV-/0,4-kV-50-kVA-Masttransformators sowie die Alterungsgeschwindigkeit der Isolierung verringert werden.

Daher bietet Dyn11 in Szenarien, in denen mastmontierte elektrische Transformatoren mit 50 kVA Gebiete mit vielen einphasigen Lasten, nichtlinearen Lasten oder langen ländlichen Stromleitungen, die zu Resonanzen neigen, erhebliche Vorteile in Bezug auf Sicherheit, Stromqualität und Gerätelebensdauer.
