11kV 25ka Vcb Vakuum-Flaschenunterbrecher

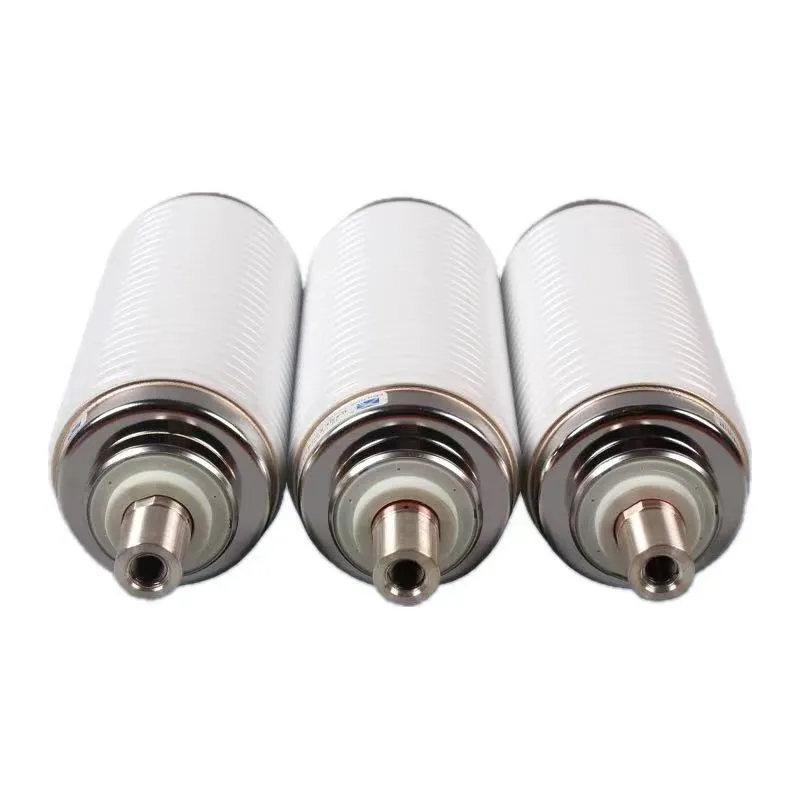

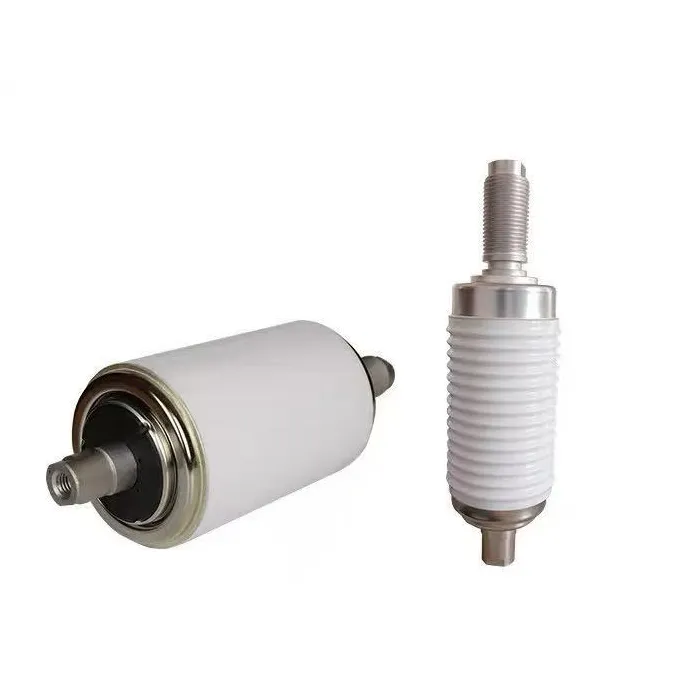

Der 11-kV-25-ka-Vcb-Vakuumflaschenunterbrecher ist die zentrale lichtbogenlöschende Komponente von Mittelspannungs-Vakuum-Leistungsschaltern, die häufig in 11-kV-Stromverteilungssystemen eingesetzt werden. Es verfügt über ein vollständig abgedichtetes Keramikgehäuse mit Kontakten aus CuCr50-Legierung und einem Hochvakuum-Lichtbogenlöschmedium (≤5×10⁻⁴ Pa) und zeichnet sich durch kompakte Struktur, geringes Gewicht und hervorragende Isolationsleistung aus. Der Nenn-Kurzschlussausschaltstrom beträgt 25 kA, der Nennstrom reicht von 630 A bis 2000 A und die mechanische Lebensdauer beträgt über 10.000 Schaltspiele. Er erfüllt die Normen IEC 62271-100 und eignet sich für Innenschaltanlagen in Industrie- und Stromverteilungsszenarien.

Das Funktionsprinzip des 11-kV-25-ka-Vcb-Vakuumflaschenunterbrechers basiert auf der Vakuumlichtbogenlöschung: Beim Schließen wird der bewegliche Kontakt durch den Betätigungsmechanismus angetrieben, um den statischen Kontakt zu kontaktieren und einen Strompfad zu bilden. Beim Öffnen trennen sich die Kontakte und erzeugen einen Lichtbogen, der aufgrund der geringen Partikeldichte im Vakuum schnell abkühlt und erlischt, wobei die Spannungsfestigkeit sofort wiederhergestellt wird. Während des Betriebs absorbiert das Abschirmsystem die Lichtbogenenergie, um eine Metalldampfabscheidung zu verhindern, während der Edelstahlbalg für Luftdichtheit während der Kontaktbewegung sorgt und so einen stabilen und zuverlässigen Betrieb des Stromsystems gewährleistet.

Vorteile:

Starkes Schaltvermögen: Unterbricht zuverlässig einen Kurzschlussstrom von 25 kA und erfüllt die Normen IEC 62271-100.

Schnell und stabil: Lichtbogen erlischt in Millisekunden; keine Wiederzündung; Die Geschwindigkeit der dielektrischen Wiederherstellung ist unübertroffen.

Lange Lebensdauer und geringer Wartungsaufwand: CuCr-Kontakte weisen einen geringen Verschleiß auf; mechanische Lebensdauer ≥10.000 Betätigungen; nahezu wartungsfrei.

Sicher und umweltfreundlich: Kein Öl/Gas; keine Explosions-/Brandgefahr; Lichtbogen nicht freigelegt; geringer Lärm und keine Umweltverschmutzung.

Kompakt und zuverlässig: Kleine Größe, geringes Gewicht, hohe Anpassungsfähigkeit an Innenschaltanlagen; stabile Leistung unter rauen Bedingungen.

FAQ

F: Wie installiert und wartet man einen 11-kV-25-ka-Vcb-Vakuumflaschenunterbrecher?

A: Erstens: Installieren Sie es vertikal im VCB und stellen Sie die Konzentrizität mit dem Betätigungsmechanismus sicher.

Zweitens: Vermeiden Sie mechanische Stöße und halten Sie es während der Installation sauber/trocken.

Schließlich ist keine interne Wartung erforderlich. ersetzen, wenn der Kontaktverschleiß den Grenzwert überschreitet (≤3 mm).

Überprüfen Sie regelmäßig die Isolierung und Dichtheit; Befolgen Sie die Testzyklen des Herstellers.

F: Ist es mit 12-kV-Stromversorgungssystemen kompatibel?

A: Ja, es ist vollständig kompatibel. Die Nennspannung beträgt 11 kV, was auf das 12-kV-Stromverteilungssystem abgestimmt ist und die tatsächlichen Anwendungsanforderungen der meisten Mittelspannungsszenarien erfüllt.

F:Welches Kontaktmaterial wird verwendet und welche Vorteile hat es?

A: Es werden Kontakte aus einer CuCr50-Legierung verwendet, die die Vorteile eines geringen Verschleißes, einer starken Lichtbogenbeständigkeit und einer langen Lebensdauer bieten und eine stabile Schaltleistung auch bei einem Kurzschlussstrom von 25 kA gewährleisten

Produktverpackung und Versand:
