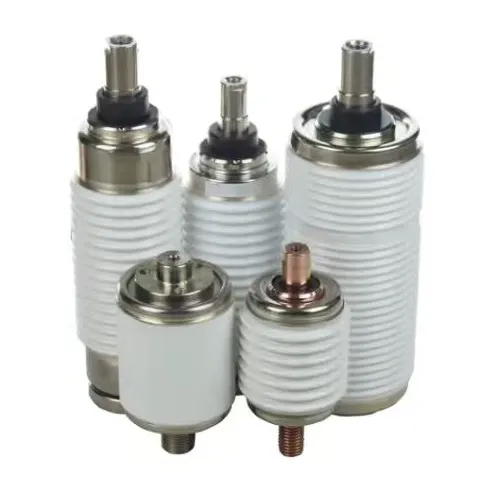

Geformter Hochspannungs-Vakuum-Unterbrecher mit 11 kV

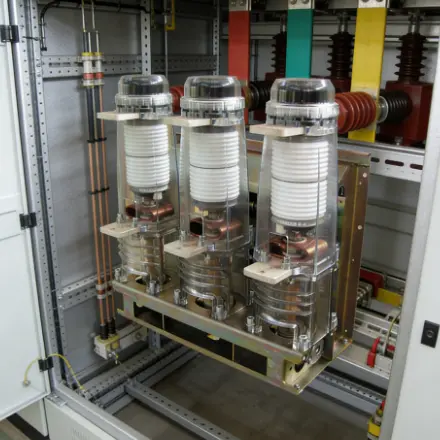

Wenzhou Xifa Electric Power Equipment Co., Ltd. wurde 2006 in China gegründet und ist seit mehr als 10 Jahren intensiv im Bereich geformter Hochspannungs-11-kV-Vakuumunterbrecher und Mittelspannungsverteilung tätig. Um der Marktnachfrage gerecht zu werden, verwendet dieses Produkt Epoxidharz als äußeres Isoliermedium, in dem das Vakuum-Unterbrechergehäuse vollständig eingekapselt ist. Es ist als Kernkomponente für Leistungsschalter (z. B. VS1, ZN63, VD4) konzipiert, die in KYN28- und XGN-Schaltanlagen verwendet werden. Der geformte Hochspannungs-11-kV-Vakuumunterbrecher nutzt die hervorragenden Isolations- und Lichtbogenlöscheigenschaften von Hochvakuummedien ((mit einem Druck von weniger als 10⁻² Pa) und kann das Stromunterbrechen und Schließen des Stromkreises unter Fehlerbedingungen oder normalen Lastbedingungen realisieren.

Anfrage absenden

Produktbeschreibung

Der geformte 11-kV-Vakuumunterbrecher wurde von Wenzhou Xifa Electric Power Equipment Co., Ltd. speziell entwickelt, um rauen Wetterbedingungen standzuhalten. Es eignet sich für die Installation in extrem anspruchsvollen Umgebungen, beispielsweise in Küstenumspannwerken, hochgelegenen feuchten Berggebieten und Hilfsanlagen auf Offshore-Plattformen usw. Darüber hinaus entspricht es der Norm IEC 62271-100. Es verfügt über die folgenden technischen Highlights und Vorteile.

Einzigartiges „Three-Proof“-Formverfahren:

1. Antikondensation: Die Eliminierung des inneren Luftspalts durch die feste Isolierung verhindert das Auftreten von Oberflächenüberschlägen.

2. Anti-Verformung: Die geformte Struktur erhöht die mechanische Festigkeit der Lichtbogenlöschkammer.

3. Alterungsschutz: Das einzigartige Epoxidsystem verfügt über eine hervorragende Beständigkeit gegen ultraviolette Strahlen und Kalt-/Warmtemperaturzyklen und gewährleistet so die langfristige Zuverlässigkeit des Isoliersystems und unterstützt eine 20-jährige Lebensdauer bei Außenschrankinstallationen.

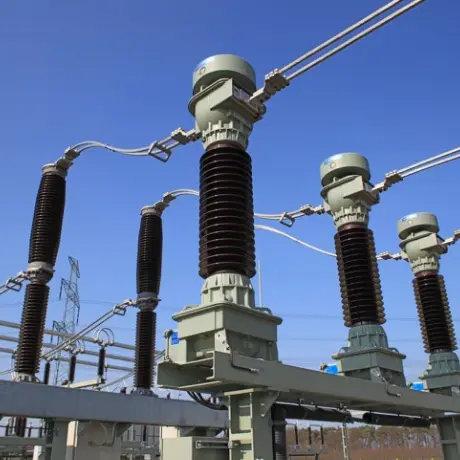

Der geformte 11-kV-Hochspannungs-Vakuumunterbrecher kann in Mittelspannungsschaltschränken im Innenbereich, an mastmontierten Leistungsschaltern im Freien und in Industrieanlagenbereichen eingesetzt werden. Es eignet sich für häufigen Betrieb, Kurzschlussunterbrechungen und raue Umgebungen und gewährleistet so maximale Versorgungssicherheit und -stabilität.

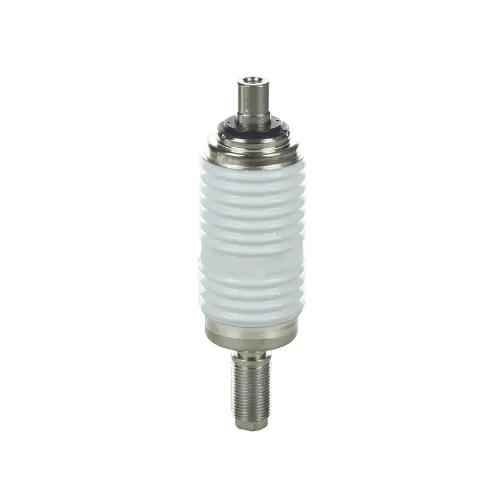

High Voltage 11kv Molded Vacuum Interrupter

Warum uns wählen?

1. Wir basieren unser Design grundsätzlich auf der IEC-Norm und legen das Designziel auf der Grundlage der Anforderungen rauer Umgebungen fest.

2. Es liegen professionelle Berichte zur Datenunterstützung über hohe Luftfeuchtigkeit und Salznebelbeständigkeit vor.

3. Hohe Qualität und angemessener Preis sowie 24-Stunden-Kundendienst

Feedback von Kooperationskunden:

In einem Offshore-Wärmekraftwerk in Indonesien liegt die örtliche Luftfeuchtigkeit konstant über 85 % und wird zudem von Salznebel begleitet. Die Einheimischen leiden oft unter den Schäden an Vakuumschaltröhren. Nach dem Kauf der geformten Hochspannungs-11-kV-Vakuumunterbrecher von Wenzhou Xifa Electric Power Equipment Co., Ltd. für einen dreijährigen Betrieb traten keine Fehler aufgrund von Isolationsverschlechterung oder Korrosion auf. Darüber hinaus wurden die Kosten um 20 % gesenkt.

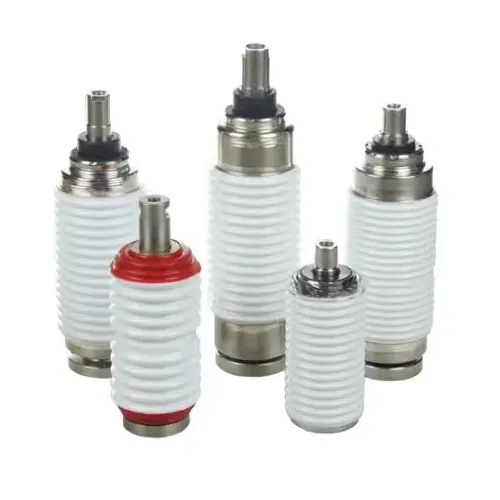

High Voltage 11kv Molded Vacuum Interrupter

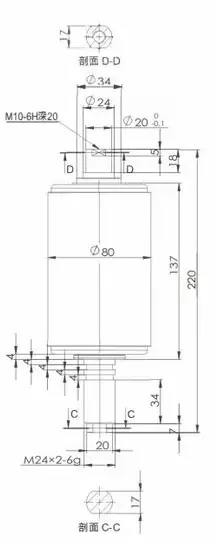

Technischer Parameter

Nennspannung	12 KV
Nennfrequenz	50/60 H
Nennstrom	630/1250 A	1250/2000/2500/3150 A
Nenn-Kurzschluss-Ausschaltstrom	20/25 KA	25/31,5/40 KA
Bemessungskurzschluss-Schließstrom	50/63 KA	63/80/100 KA
Kurzzeitstromfestigkeit (4s)	20/25 KA	25/31,5/40 KA
Bewerteter Spitzenstrom	50/63 KA	63/80/100 KA
Schleifenwiderstand bei Nennkontaktdruck	≤25 μΩ	≤20 μΩ
Selbstschließende Kraft des Kontakts	80 ± 40 N	250 ± 50 N
Anzahl der Ausschaltvorgänge bei Bemessungskurzschluss-Ausschaltstrom	30 (Klasse E2）	20-30 (Klasse E2）

Produkt-FAQ:

F1: Auf welchem Niveau liegt Ihre Isolationsleistung gemäß den IEC-Normen? Könnten Sie die spezifischen Werte für die Netzfrequenz und die Blitzstoßfestigkeit angeben?

A1: Geformte 11-kV-Hochspannungs-Vakuumunterbrecher erfüllen die „allgemeine Isolationsstufe“ für 12-kV-Geräte gemäß IEC 62271-1. Die typischen Parameter sind:

Spannungsfestigkeit bei Netzfrequenz (1 Minute): 42 kV (gegen Erde / zwischen Phasen) / 48 kV (am Leistungsschalter)

Stoßspannung (Spitze): 75 kV (gegen Erde / zwischen Phasen) / 85 kV (am Leistungsschalter)

Wir haben für unsere Exportprodukte einen Designspielraum von 10–15 % vorgesehen, um einen sicheren Betrieb auch bei Netzschwankungen oder rauen Umgebungen zu gewährleisten.

F2: Welche Tests führen Sie durch, bevor die Produkte das Werk verlassen? Wie können Sie sicherstellen, dass jedes einzelne Produkt, das Sie mir liefern, von guter Qualität ist?

A2: Wir implementieren ein 100%-Inspektionssystem. Bevor jede Lichtbogenlöschkammer ausgeliefert wird, muss sie die folgenden Tests bestehen:

Prüfung der Spannungsfestigkeit bei Netzfrequenz: Überprüfen Sie die interne Isolierung und den Vakuumgrad.

Schleifenwiderstandsprüfung: Auf guten Kontakt achten.

Test des magnetischen Vakuummeters: Das tatsächlich gemessene interne Vakuumniveau (besser als 1,33×10⁻³ Pa).

Aussehens- und Größenprüfung.

Sämtliche Prüfdaten werden aufgezeichnet und archiviert, was eine individuelle Rückverfolgbarkeit ermöglicht.
