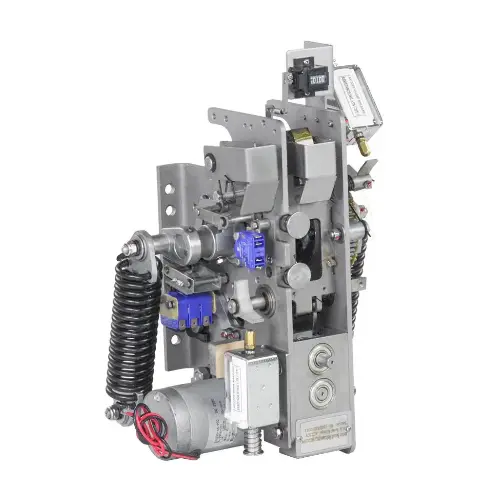

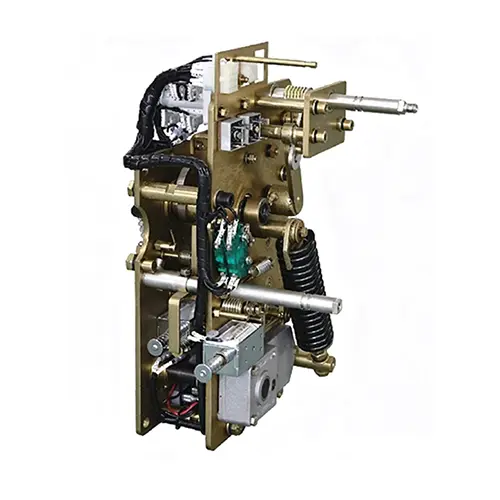

Federbetätigungsmechanismus für Vakuum-Leistungsschalter

Als High-Tech-Unternehmen, das sich auf Forschung, Produktion, Vertrieb und technische Dienstleistungen von Vakuum-Leistungsschaltern in China spezialisiert hat, hält sich Wenzhou Xifa Electric Power Equipment Co., Ltd. mit dem Federlade-Betätigungsmechanismus des Vakuum-Leistungsschalters strikt an nationale und internationale Standards, gewährleistet eine stabile Leistung und zuverlässige Qualität des Produkts und hat eine maßgebliche Zertifizierung erhalten. Um die Aktualität und Sicherheit des Öffnens und Schließens des Stromkreises zu gewährleisten, ist der Federlade-Betätigungsmechanismus des Vakuum-Leistungsschalters ausgestattet. Die Energiespeicherzeit beträgt ≤ 15 Sekunden und die mechanische Lebensdauer kann das 10.000-fache überschreiten.

Anfrage absenden

Produktbeschreibung

Funktionsprinzip

Das Kernprinzip des Federlademechanismus des Vakuum-Leistungsschalters besteht in der Speicherung, Speicherung und Freigabe der Federenergie, um ein schnelles und zuverlässiges Schalten zu ermöglichen.

Energiespeicherung: Der Motor komprimiert/dehnt die Schließfeder über Zahnräder und Nocken und wandelt dabei Elektrizität in elastisches Potenzial um; Endschalter stoppen den Motor, sobald er vollständig aufgeladen ist.

Energieerhaltung: Sperrklinken/Ratschen verriegeln die Feder im Standby-Modus und sind bereit zur Aktivierung.

Energiefreigabe: Auf Befehl wird die Verriegelung freigegeben und die Federenergie treibt die Kontakte zum Schließen (Schaltkreis verbinden) oder zum Öffnen (Lichtbogen löschen und Stromzufuhr unterbrechen) an.

Parameter	Einheiten	Technische Parameter
Ausgangsenergie schließen	J	85-120
Schließ- und Öffnungswinkel des Mechanismus	o	42-46
Logarithmus des Hilfsschalterkontakts	一	6K6B
Logarithmus des Wegschalterkontakts	一	2K2B
Ladezeit des Motors	S	<10
Behandelter aufgeladener Moment	N·m	<20
Motorleistung	W	40 (AC/DC 220 V/110 V)
Schließender elektrischer Magnetwiderstand (DC)	Ω	130 (220 V)/33 (110 V)
Schließender elektrischer Magnetwiderstand (AC)	Ω	56 (220 V)/10,3 (110 V)
Öffnungswiderstand des elektrischen Magneten (DC)	Ω	105 (220 V)/33 (110 V)
Öffnungswiderstand des elektrischen Magneten (AC)	Ω	39 (220 V)/10,3 (110 V)
Mechanismusausdauer	Ts	10000

Vorteil:

1.Schnell und zuverlässig: Der motorbetriebene Energiespeicher ist in <10 Sekunden fertig, wobei die sofortige Energiefreisetzung ein präzises, schnelles Schalten gewährleistet (Öffnungszeit <30 ms).

2. Doppelter Betrieb: Unterstützt sowohl elektrische als auch manuelle Energiespeicherung/-betätigung und garantiert so den Betrieb auch bei Stromausfällen.

3. Lange Lebensdauer: Die robuste mechanische Struktur ermöglicht bis zu 10.000+ Betätigungen mit stabiler Leistung unter Kurzschlusskräften.

4.Sicher und stabil: Verriegelungsmechanismen verhindern ein versehentliches Lösen, während eine koordinierte mechanisch-elektrische Steuerung dafür sorgt, dass keine Fehlbedienung erfolgt.

5. Geringer Wartungsaufwand: Das modulare Design vereinfacht den Teileaustausch und reduziert Ausfallzeiten und Betriebskosten.

Installation

● Überprüfen Sie vor der Installation das Aussehen und die Teile auf Beschädigungen und stellen Sie sicher, dass das Modell und die Parameter konsistent sind.

● Installieren Sie den Mechanismus gemäß der Montagezeichnung fest am Gehäuse des Leistungsschalters und achten Sie dabei auf Konzentrizität und dichte Verbindung.

● Pleuel, Hub und Endposition richtig einstellen, um einen stabilen und flexiblen Lauf zu gewährleisten.

● Schließen Sie den Steuerkreis ordnungsgemäß an und testen Sie nacheinander die manuelle Energiespeicherung, die elektrische Energiespeicherung sowie die Schließ- und Öffnungsfunktionen.

Routinewartung

● Überprüfen Sie die Befestigungselemente regelmäßig, um ein Lösen zu verhindern, und halten Sie den Mechanismus sauber und trocken.

● Schmieren Sie rotierende und reibende Teile in regelmäßigen Abständen, um einen reibungslosen Betrieb zu gewährleisten.

● Überprüfen Sie den Zustand von Federn, Spulen, Hilfsschaltern und Kabeln auf ungewöhnliche Erwärmung oder Schäden.

● Testen Sie die Aktionsleistung regelmäßig, um ein zuverlässiges Öffnen und Schließen sicherzustellen.

● Ersetzen Sie verschlissene Teile rechtzeitig und führen Sie vollständige Wartungsaufzeichnungen.

Kundendienst

● Es werden kostenlose Online-/Vor-Ort-Schulungen angeboten, die Aspekte wie Installation und Inbetriebnahme, tägliche Wartung und Fehlerdiagnose abdecken und dem Betriebs- und Wartungsteam des Kunden dabei helfen, schnell betriebliche Fähigkeiten zu erwerben.

● Innerhalb von 12 Monaten ab dem Datum der Geräteabnahme und -qualifizierung vor Ort. Während der Garantiezeit werden Kernkomponenten, die nicht durch menschliche Faktoren beschädigt werden (z. B. Energiespeichermotor, Schließ- und Öffnungsspule, Feder, Hilfsschalter usw.), zum Austausch und zur Reparatur bereitgestellt.
