480 V 400 Ampere 3-Phasen-Trennschalter

Wenzhou XiFa Electric Power Equipment Co., Ltd ist eine Expertenfabrik für die Herstellung von 480 V 400 Ampere 3-Phasen-Trennschaltern. Um eine kurze Vorlaufzeit ohne Verzögerung zu gewährleisten, verfügt Wenzhou XiFa Electric Power Equipment Co., Ltd über einen Lagerbestand an 400-Ampere-3-Phasen-Trennschaltern. Bei großvolumigen Bestellungen muss die Vorbereitung 7 bis 15 Werktage nach Auftragserteilung erfolgen. In der Zwischenzeit konnte Wenzhou XiFa Electric Power Equipment Co., Ltd einen dreiphasigen 400-Ampere-Trennschalter entsprechend den Anforderungen der Kunden wie Spannungsniveau, Nutzungsumgebung usw. anpassen.

Anfrage absenden

Produktbeschreibung

Der dreiphasige 480-V-400-A-Trennschalter muss in der Schließstellung einen dreiphasigen Wechselstrom mit 400 A Nennstrom führen. Es verfügt über ein einfaches und kompaktes Design, das häufig in kompakten Umspannwerken und Schalttafeln eingesetzt wird. Das Hauptmerkmal des 480-V-400-A-3-Phasen-Trennschalters ist die Fähigkeit, keinen Lichtbogen zu löschen und ohne Last zu arbeiten.

Der 3-Phasen-Trennschalter mit 480 V und 400 A sorgt für eine sichtbare und zuverlässige Trennung, um den Bedienerschutz während der Wartung zu gewährleisten. Die Funktion des 480-V-400-A-3-Phasen-Trennschalters besteht darin, den Strom in einer Umgebung ohne Last zu unterbrechen. Das heißt, der dreiphasige 480-V-400-A-Trennschalter muss vor dem Leistungsschalter schließen und nach dem Leistungsschalter im Stromverteilungssystem auslösen.

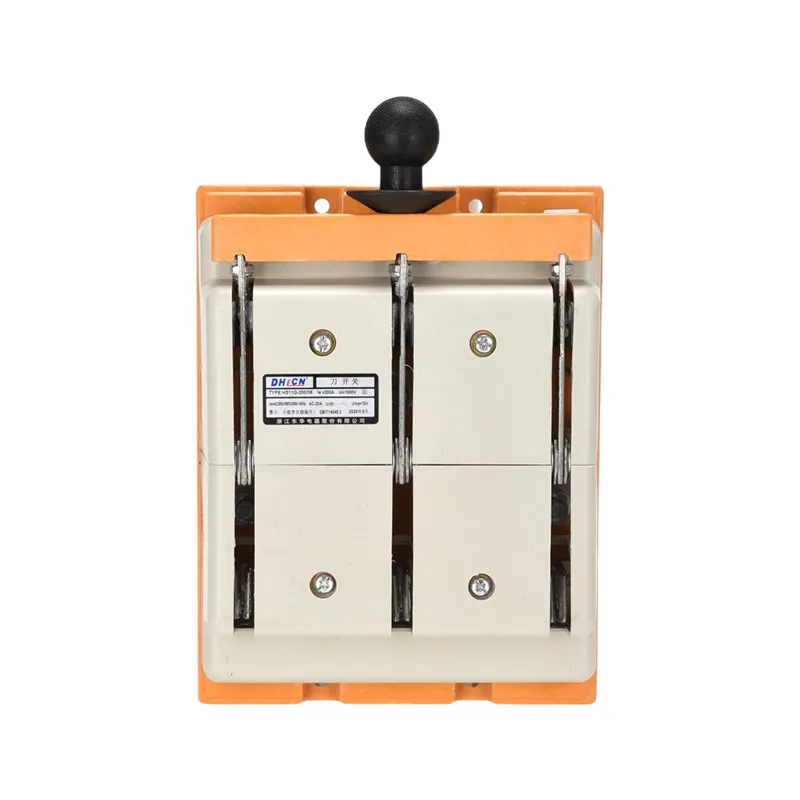

480v 400 Amp 3 Phase Disconnect Switch

Produktionsparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Spannungsfestigkeit (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbeitsstrom le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motorleistung (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Kapazität herstellen und brechen
lcn(A RMS) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A RMS) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-Spitzenwert)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanische Lebensdauer (Zeiten)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrische Lebensdauer (Zeiten)
Ue=660V Nennstrom le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Gewicht (kg)
3 Pole	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 Pole	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Betriebsdrehmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

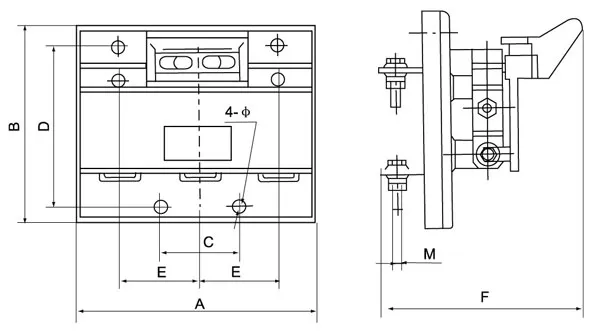

Frontwring-Typ

Nennstrom (A)	Rahmengröße (mm)					Installationsgröße (mm)
Nennstrom (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

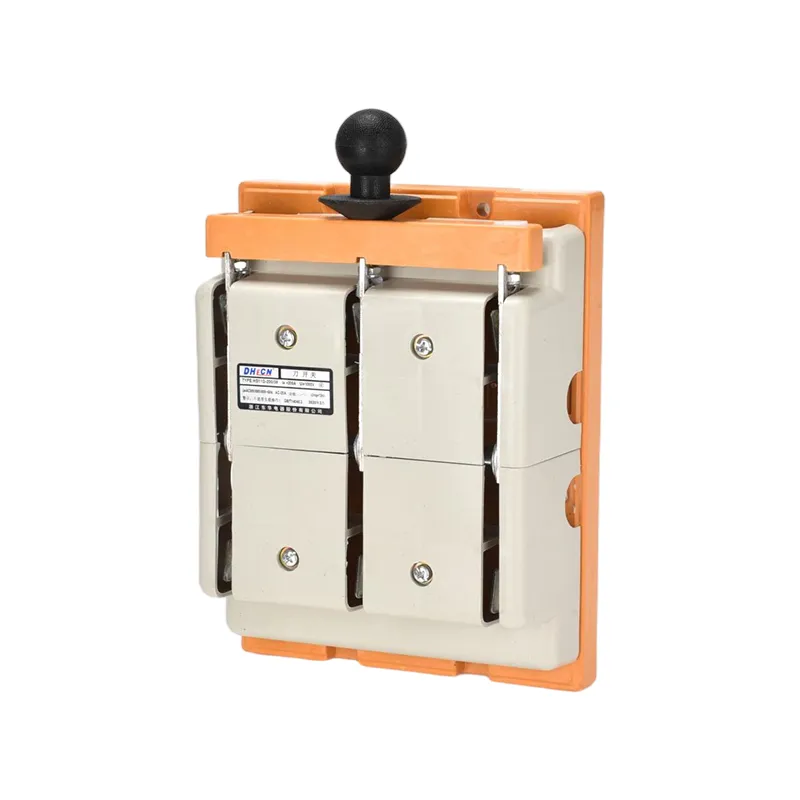

480v 400 Amp 3 Phase Disconnect Switch

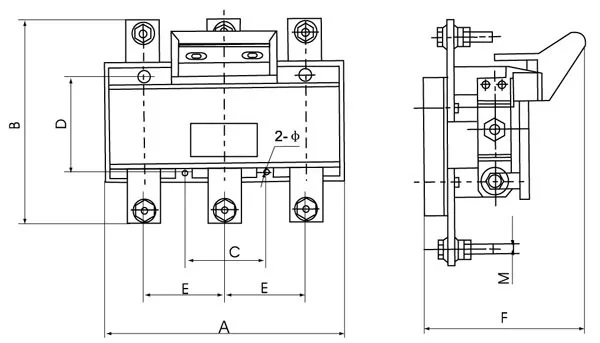

Seltener Wring-Typ

Nennstrom (A)	Rahmengröße (mm)					Installationsgröße (mm)
Nennstrom (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Produktions-FAQ:

F: Was ist der Hauptzweck eines 480-V-400-A-3-Phasen-Trennschalters?

A: Ein dreiphasiger Trennschalter mit 480 V und 400 A bietet eine sichere Möglichkeit, die Stromversorgung vor der Wartung elektrischer Geräte zu trennen. Bei 480 Volt und 400 Ampere wird dieser Schaltertyp typischerweise in gewerblichen und industriellen Anwendungen verwendet, um die Stromversorgung von Motoren, HVAC-Systemen, Maschinen oder Verteilertafeln zu unterbrechen.

F: Woher weiß ich, ob 400 Ampere die richtige Nennleistung für meine Anwendung ist?

A: Sie sollten den Schalter entsprechend dem maximalen Strom dimensionieren, den Ihr System benötigt. Ein 400-A-Schalter ist geeignet, wenn die angeschlossene Last oder das Panel für Ströme von bis zu 400 Ampere ausgelegt ist. Überprüfen Sie vor der Auswahl stets die Anforderungen an den Dauerbetriebsstrom und die Kurzschlussfestigkeit.

F: Was ist der Unterschied zwischen schmelzbaren und nicht schmelzbaren Trennschaltern?

A: Schmelzbar: Enthält Sicherungen zum Überstromschutz. Dies stellt sowohl eine Trenneinrichtung als auch einen Stromkreisschutz dar.

Nicht schmelzbar: Isoliert nur die Stromversorgung, bietet jedoch keinen Schutz. Wählen Sie eine Schmelzsicherung, wenn Sie einen integrierten Schutz benötigen. nicht schmelzbar, wenn der Schutz bereits durch vorgeschaltete Leistungsschalter erfolgt.
