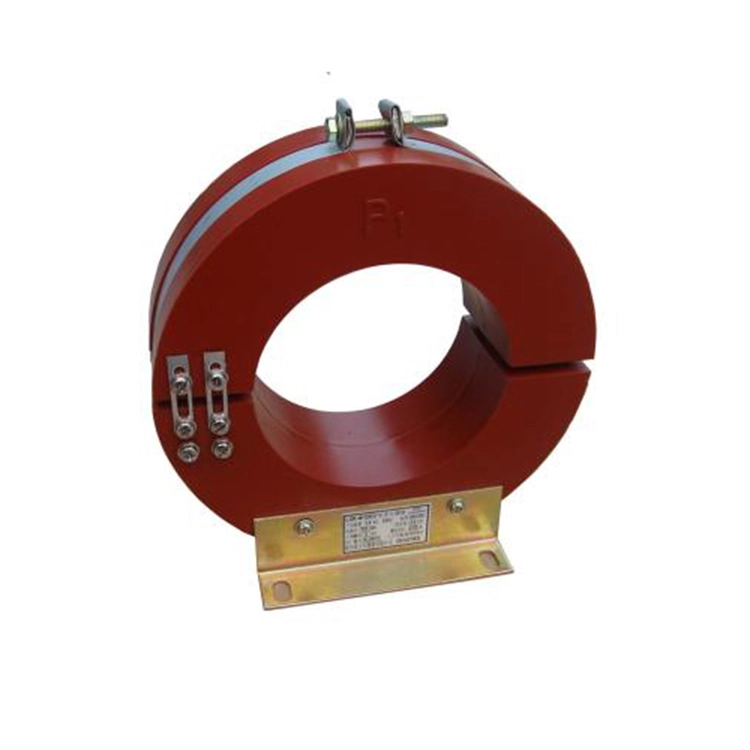

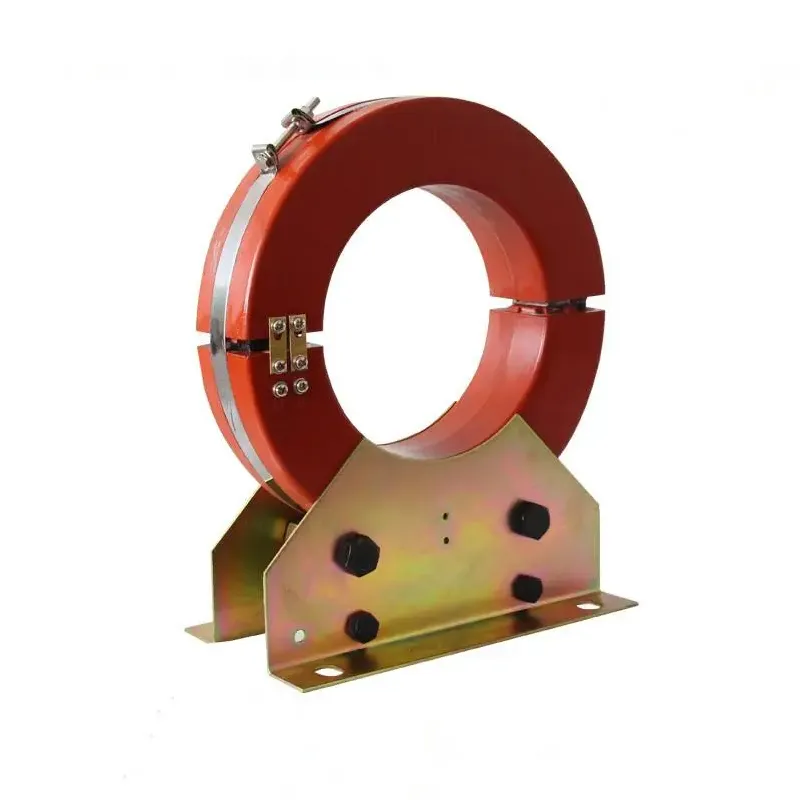

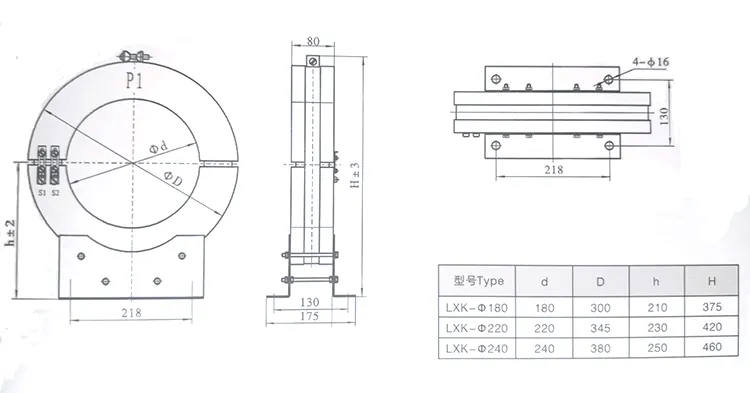

Nullsystem-CT-Stromwandler, Donut-Typ

Ein Nullsystem-Stromwandler ist ein Gerät mit einer einzigen Windung und durchgehendem Kern, das in Stromversorgungssystemen zur Überwachung von Nullsystemströmen verwendet wird. Es dient als kritische Komponente von Schutzrelaissystemen, die hauptsächlich zur Erkennung von Erdschlüssen, Leckströmen und zur Isolationsüberwachung eingesetzt werden. Durch Erfassen der Vektorsumme der drei Phasenströme und des daraus resultierenden Nullsystemstroms kann der Nullsystem-Stromwandler Schutzmaßnahmen auslösen und mit Niedrigstrom-Erdungsselektoren, digitalen Oberwellenunterdrückungsgeräten und Relaisschutzeinheiten kommunizieren, um Fehleralarme auszugeben und die Stromversorgung zu unterbrechen.

Strukturell besteht der Nullsystem-Stromwandler aus einem Ringkern und einer Sekundärwicklung, die in einem Epoxidharz- oder Silikonkautschukgehäuse eingekapselt sind und Feuchtigkeitsbeständigkeit und Schutz vor Verschmutzung durch Funkenüberschlag bieten. Zu den Installationsoptionen gehören solide Installationen, die vorverlegte Kabel erfordern, und Split-Core-Designs, die eine Nachrüstung ohne Abtrennen der Kabel ermöglichen.

Es ist mit 50-Hz-Stromversorgungssystemen kompatibel und bietet die erforderliche Empfindlichkeit und Linearität für verschiedene Sternpunktkonfigurationen, einschließlich geerdeter und ungeerdeter Systeme. Nullsystem-CT-Stromwandler werden häufig in intelligenten Netzen, im Schienenverkehr, in elektrischen Gebäudesystemen und bei der Überwachung von Industrieanlagen eingesetzt, um eine zuverlässige Fehlererkennung und einen Systemschutz zu gewährleisten.

Produkt-FAQ:

F: Was ist ein Donut-Nullsystem-Stromwandler?

Ein Nullsystem-CT-Stromwandler vom Donut-Typ ist ein Durchgangskerngerät, das zur Erkennung von Nullsystemströmen in Dreiphasensystemen entwickelt wurde. Sein Ringkern ermöglicht den Durchgang des Primärleiters durch die Mitte und ermöglicht so eine berührungslose Überwachung von Erdschlüssen, Leckströmen und Isolationsbedingungen.

F: Wie funktioniert das Ausgangssignal des Donut-Nullsystem-Stromwandlers?

A: Der Donut-Nullsystem-Stromwandler wandelt den Nullsystemstrom mithilfe hochpräziser Wicklungs- und Rogowski-Spulentechnologie in eine proportionale Spannung oder einen Sekundärstrom um. Dieser Ausgang ist mit Relais, Messgeräten und Überwachungssystemen kompatibel, um eine schnelle und genaue Fehlererkennung zu ermöglichen.

F: Was sind die typischen Anwendungen eines Nullsystem-CT-Stromwandlers vom Donut-Typ?

A: Ein Nullsystem-Stromwandler vom Donut-Typ wird häufig verwendet in:

1.Erdschlussschutz und Leckstromerkennung;

2.Neutralpunktüberwachung in Stromverteilungssystemen;

3.Integration mit digitalen Schutzrelais, Geräten zur Oberwellenunterdrückung und Smart-Grid-Überwachungssystemen.

4. Industrieausrüstung, Gebäudestromnetze und Schienenverkehrssysteme.
