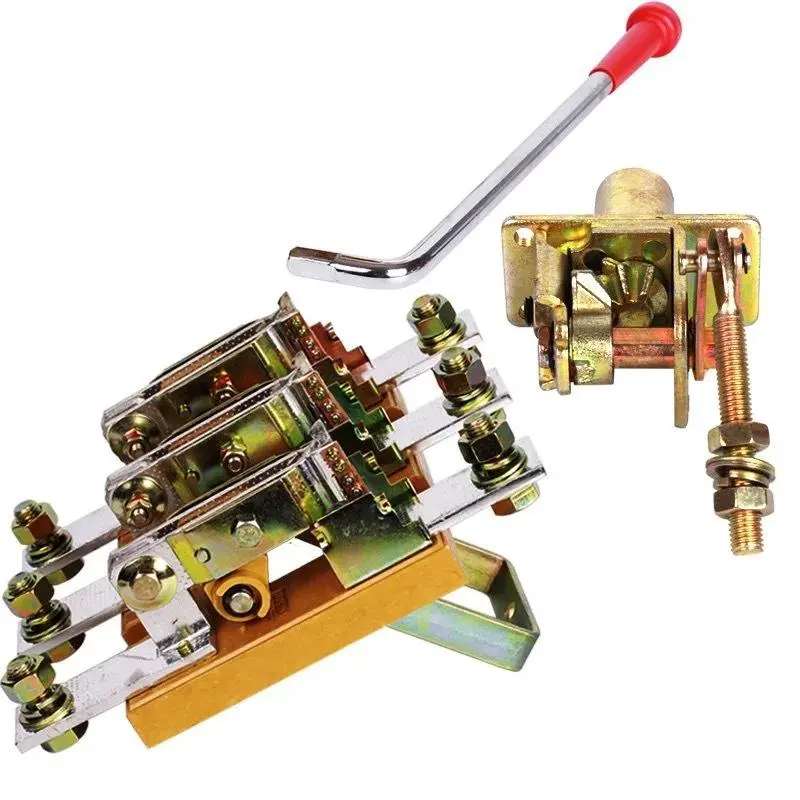

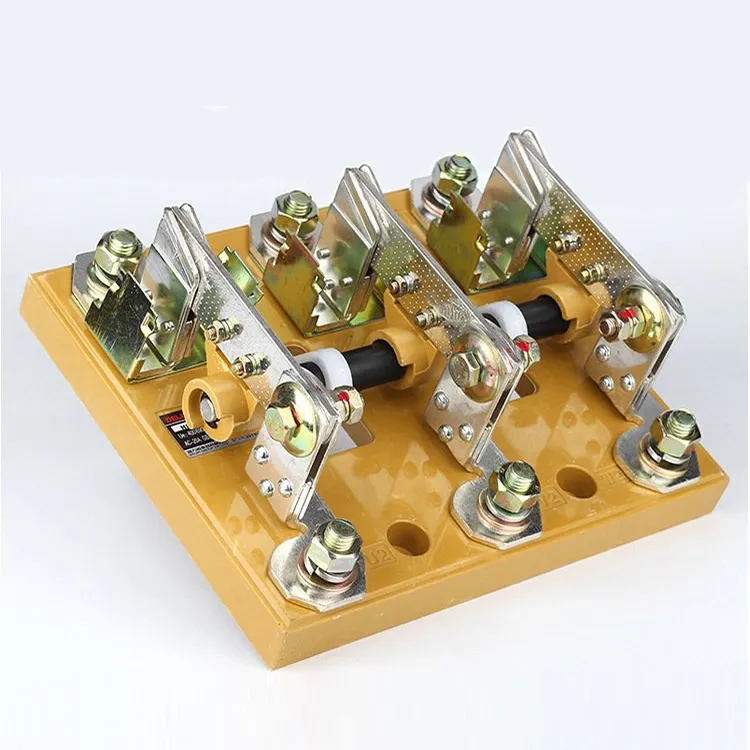

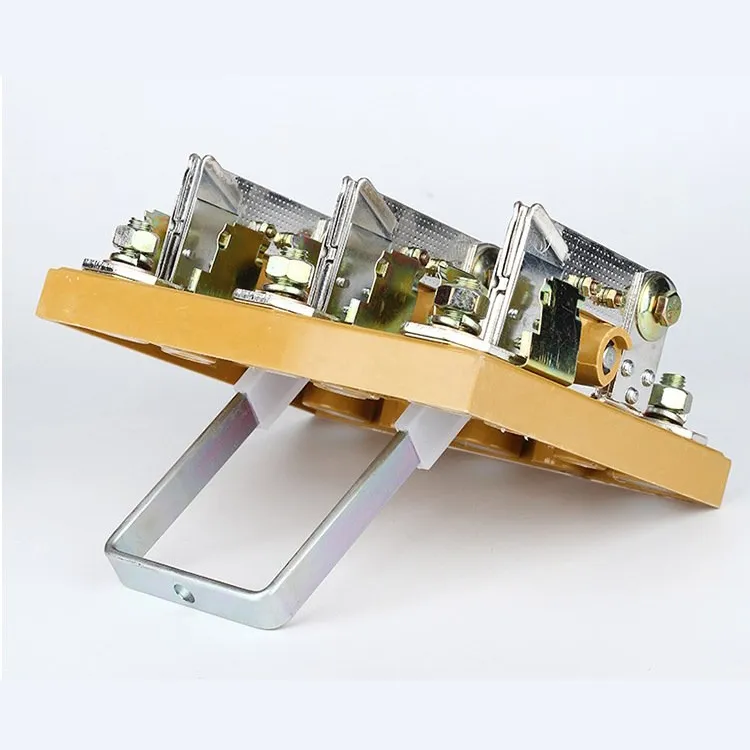

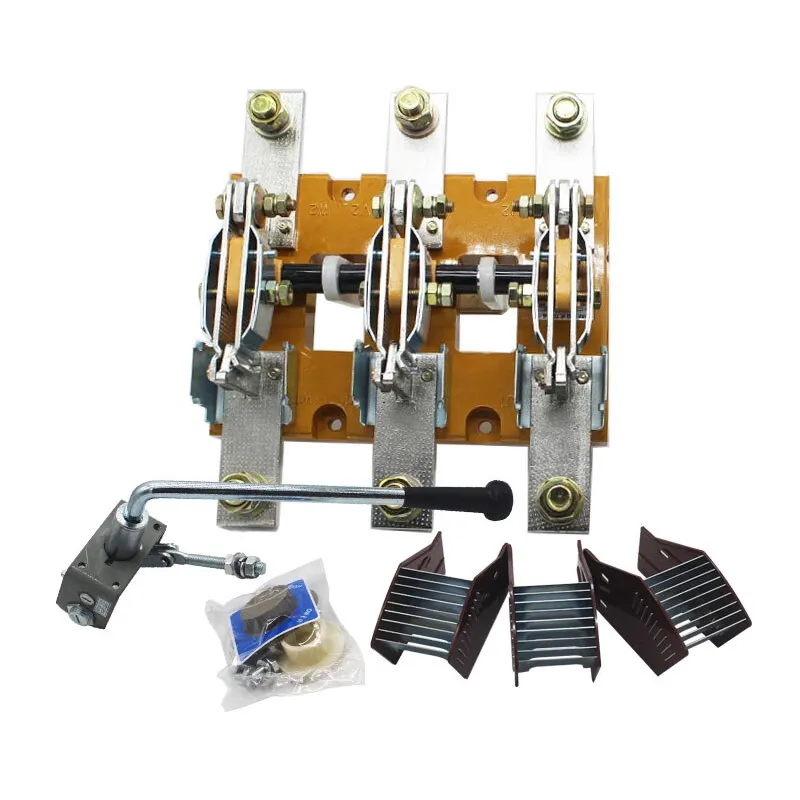

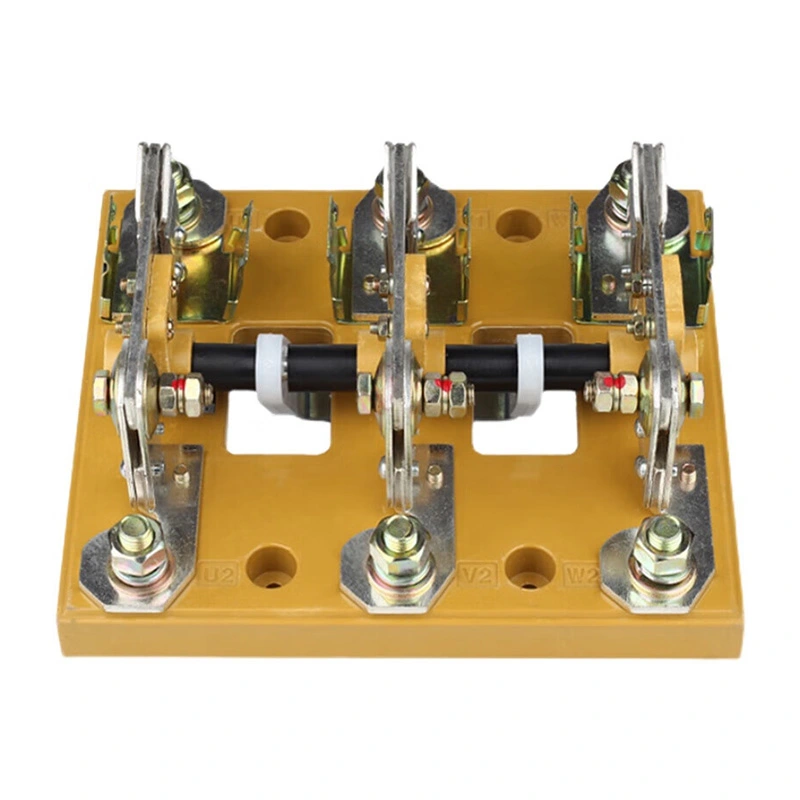

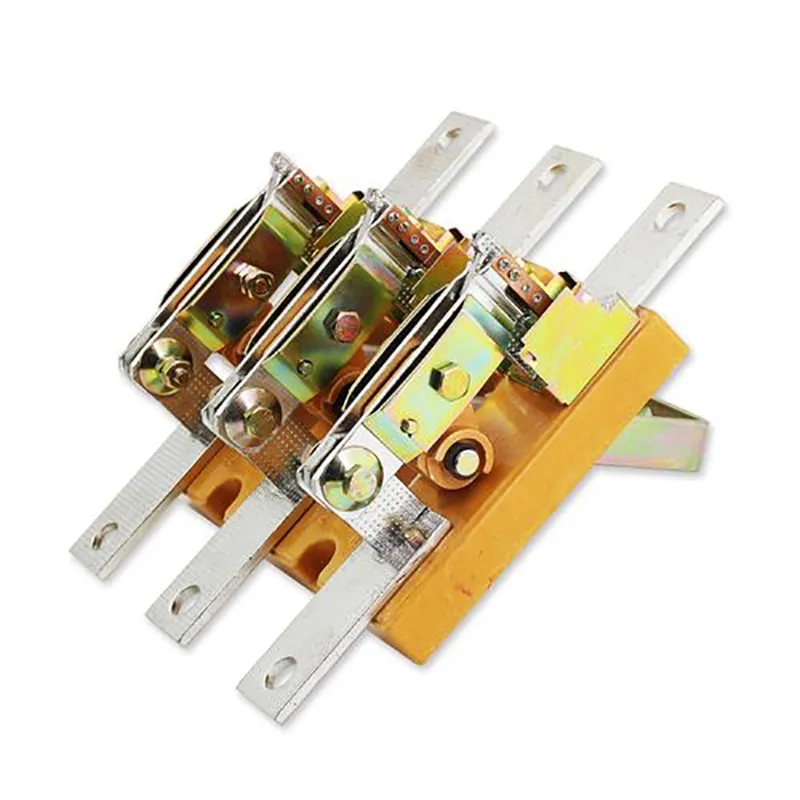

Schaltschrank 800 Ampere 3-Phasen-Trennschalter

Um einen zuverlässigen 800-Ampere-3-Phasen-Trennschalter für Schaltschränke herzustellen, verwendet Wenzhou XiFa Electric Power Equipment Co., Ltd hochwertige Kupferkontakte und ein robustes Gehäuse, um eine lange Lebensdauer zu gewährleisten. Mittlerweile verfügt jeder 800-Ampere-3-Phasen-Trennschalter für Schaltschränke über ein kompaktes und einfaches Design, das nicht nur optisch einen offensichtlichen Trennpunkt bietet, sondern auch für die Schalttafel- oder Wandmontage geeignet ist. In der Zwischenzeit muss jeder 800-Ampere-3-Phasen-Trennschalter für jeden Schaltschrank vor dem schnellen Versand den Werkstests unterzogen werden.

Anfrage absenden

Produktbeschreibung

Ein 800-A-3-Phasen-Trennschalter ist ein Gerät, das hauptsächlich zum Trennen von Stromquellen, zum Durchführen von Schaltvorgängen und zum Verbinden oder Trennen von Schwachstromkreisen verwendet wird. Es ist nicht in der Lage, Lichtbögen zu löschen. Im geöffneten Zustand halten die Kontakte einen vorgegebenen Isolationsabstand mit deutlich sichtbarer Unterbrechung ein; In der geschlossenen Position ist der Schalter in der Lage, für einen definierten Zeitraum den normalen Betriebsstrom zu führen und anormalen Bedingungen, wie z. B. Kurzschlussströmen, standzuhalten.

In den meisten Fällen werden 3-Phasen-Trennschalter mit 800 A als Niederspannungstrennschalter eingesetzt, was bedeutet, dass sie für Spannungen unter 1 kV ausgelegt sind. Obwohl ihr Funktionsprinzip und ihre Konstruktion relativ einfach sind, werden sie in großen Mengen hergestellt und ihre Zuverlässigkeit ist von entscheidender Bedeutung. Daher spielen sie eine wichtige Rolle bei der Planung, dem Bau und dem sicheren Betrieb von Umspannwerken und Kraftwerken.

Das entscheidende Merkmal eines dreiphasigen 800-A-Trennschalters ist, dass er den Laststrom nicht unterbrechen kann; Es darf nur geöffnet oder geschlossen werden, wenn der Stromkreis stromlos ist. Typische Verweise auf 800-Ampere-3-Phasen-Trennschalter umfassen deren Funktionen, Merkmale, Klassifizierungen, Anwendungen, Verbesserungen beim Schutz vor Fehlbedienungen, Wartungspraktiken und häufige Probleme.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Produktionsparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Spannungsfestigkeit (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbeitsstrom le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motorleistung (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Kapazität herstellen und brechen
lcn(A RMS) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A RMS) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-Spitzenwert)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanische Lebensdauer (Zeiten)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrische Lebensdauer (Zeiten)
Ue=660V Nennstrom le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Gewicht (kg)
3 Pole	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 Pole	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Betriebsdrehmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

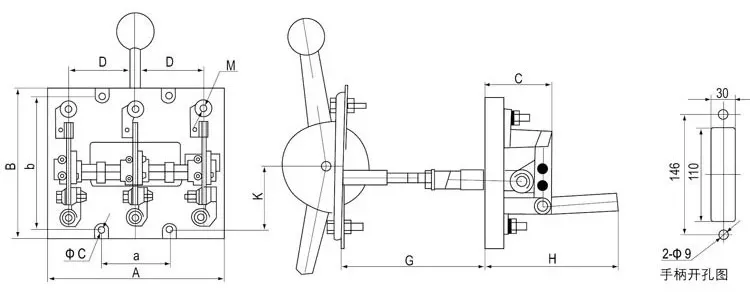

Typ		Rahmengröße (mm)						Einbaugröße (mm)
Typ		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

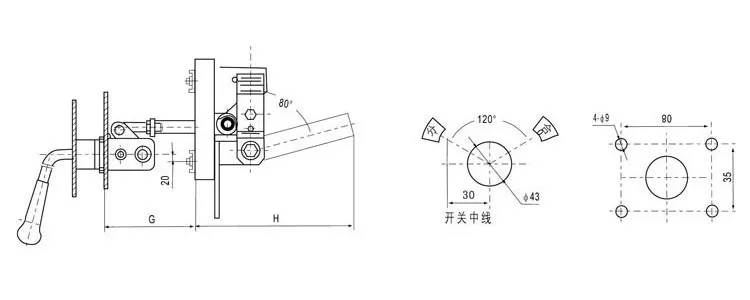

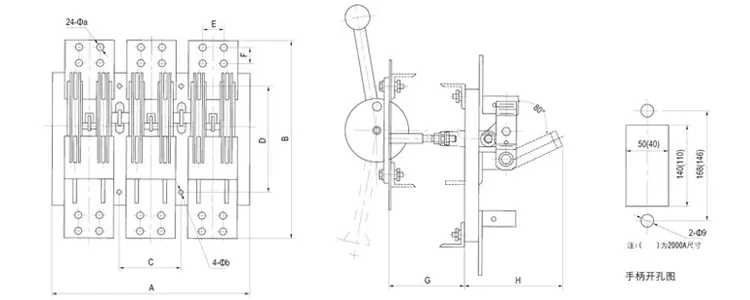

Typ	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Produktions-FAQ:

F: Wie wähle ich zwischen verschiedenen Grifftypen (Dreh- oder Hebelgriff)?

A: Drehgriffe: Kompakt, häufig in Motorkontrollzentren oder auf engstem Raum eingesetzt.

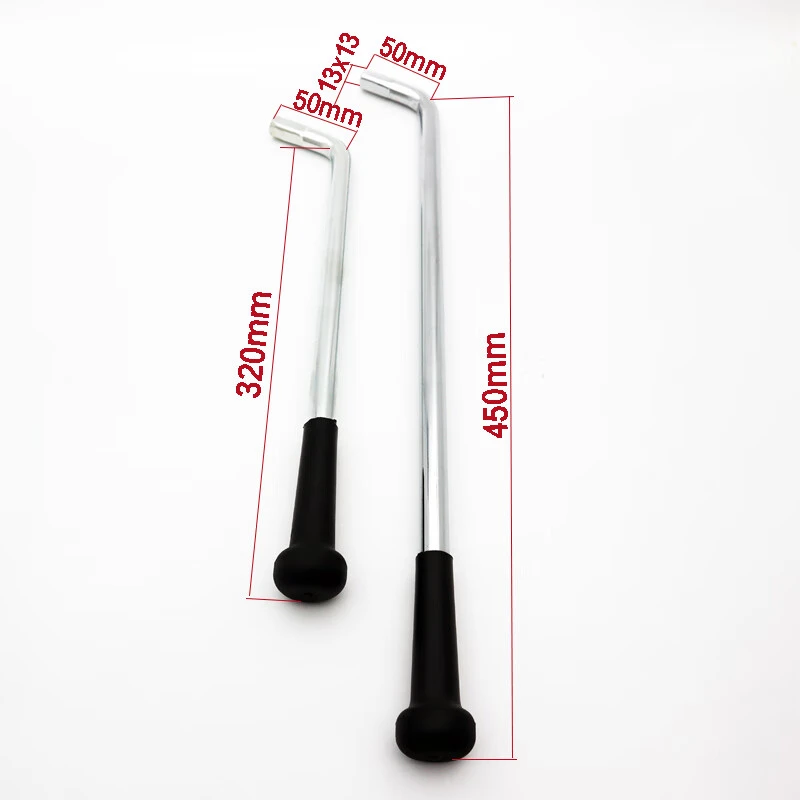

Hebelgriffe: Größer und besser sichtbar, bevorzugt, wenn eine klare Anzeige von EIN/AUS erforderlich ist.

Die Wahl hängt vom Platzangebot, der Sicherheitssicht und den Präferenzen des Bedieners ab.

F: Kann ein 800-A-3-Phasen-Trennschalter in beliebiger Ausrichtung montiert werden?

A: Im Allgemeinen sollte ein 800-A-3-Phasen-Trennschalter vertikal montiert werden, um Sicherheits- und Vorschriftenanforderungen zu erfüllen. Einige Designs ermöglichen Flexibilität, aber befolgen Sie immer die Anweisungen des Herstellers und die örtlichen Elektrovorschriften.

F: Unterstützt ein 800-A-3-Phasen-Trennschalter Lockout/Tagout-Verfahren (LOTO)?

A: Ja, inklusive 800-A-3-Phasen-Trennschalter. Die meisten Modelle sind mit abschließbaren Griffen ausgestattet, um die Einhaltung der OSHA-Sicherheitsanforderungen für Sperren/Tagouts zu gewährleisten. Dadurch können Techniker Geräte sicher warten, ohne dass das Risiko einer versehentlichen Wiedereinschaltung besteht.
