100-kVA-Verteilungs-13,8-kV-Poltransformatoren

Wenzhou Xifa Electric Power Equipment Co., Ltd. wurde 2006 gegründet und hat sich mit 20 Jahren technischer Erfahrung zu einem führenden Standort für die Herstellung von Transformatoren entwickelt. Wir implementieren das Konzept der Lean Production in jedem Produktionsprozess, um sicherzustellen, dass die Produkte den Bedürfnissen jedes Käufers gerecht werden. Das jährliche Produktionsvolumen unserer Fabrik beträgt bis zu 5.000 Einheiten. Wir sind in der Lage, Rohstoffe zu verarbeiten, und die Kosten für 100-kVA-Verteilungs-13,8-kV-Poltransformatoren können optimiert werden. Daher haben wir preislich weitere Vorteile.

Anfrage absenden

Produktbeschreibung

Dieser 100-kVA-Verteilungs-13,8-kV-Poltransformator hat eine Nennkapazität von 100 kVA. Die Spannung auf der Primärseite beträgt 13.800 V (in Dreieckschaltung), und die Spannung auf der Sekundärseite kann 120/240 V, 240/480 V oder eine andere kundenspezifische Spannung betragen. Dieser Transformator kann an ein dreiphasiges Stromnetz angeschlossen werden, um das Verteilungssystem mit Niederspannungsstrom zu versorgen.

Unter Verwendung von Hochspannungs-Porzellanbuchsen verfügt die Primärseite des 13,8-kV-Poltransformators für eine 100-kVA-Verteilung über doppelte Buchsen und die Sekundärseite über drei Buchsen. Der Deckenverteilungstransformator verwendet Kupferwicklungen und orientierte Siliziumstahlkerne, bestehend aus einer Spule und zwei Eisenkernringen. Die verzinnten Anschlüsse auf der Primär- und Sekundärseite können mit Kupfer- oder Aluminiumleitern verbunden werden.

Als professioneller Verteilungstransformator verwenden 100 Kva Distribution 13,8 Kv Pole Transformers ein energiesparendes Spulenkerndesign, das nicht nur die Stabilität des Betriebs gewährleistet, sondern auch den Energieverbrauch effektiv senkt. Dieser mit fortschrittlicher Technologie hergestellte Pol-Verteilungstransformator gewährleistet langfristige Zuverlässigkeit und eine lange Lebensdauer.

Jedes Gerät wurde strengen, umfassenden Abnahmetests unterzogen und wir können seit über 10 Jahren eine Null-Ausfall-Rate aufrechterhalten. Mittlerweile entspricht der 13,8-kV-Poltransformator für die 100-kVA-Verteilung den IEC-, ANSI- und anderen wichtigen internationalen Standards und gewährleistet so die Kompatibilität mit globalen Stromnetzsystemen.

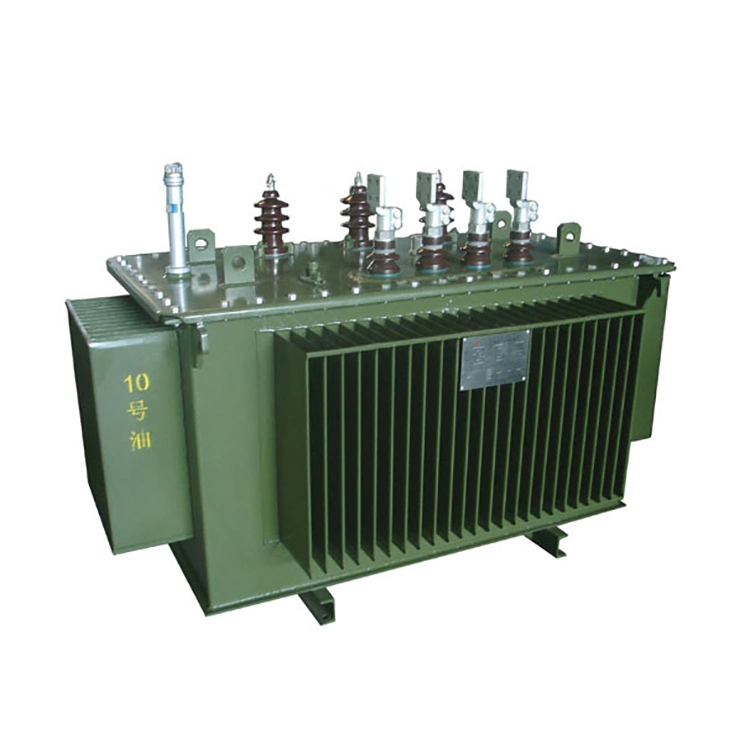

100 Kva Distribution 13 8 Kv Pole Transformers

Technischer Parameter:

Produktname:	100-kVA-Verteilungs-13,8-kV-Poltransformator
Frequenz:	50/60 Hz
Primärseitige Spannung:	13,8 kV
Sekundärseitige Spannung:	120/240 V, 240/480 V, 380 V/400 V
Kernverlust:	≈210 W bis 290 W
Wicklungsverlust:	≈850 W bis 980 W
Kein Laststrom:	1,6 % bis 1,8 %
Kurzschlussimpedanz:	2 % - 4 %
Wickelmaterial:	Kupfer oder Aluminium

F: Wie sollten bei der Auswahl des Modells und der Durchführung der Installation für einen 100-kVA-Verteilungs-13,8-kV-Poltransformator die spezifischen Konfigurationen von Sicherungen, Blitzableitern und Erdungsschutz festgelegt werden, um die Zuverlässigkeitsanforderungen ländlicher oder abgelegener Stromnetze zu erfüllen?

1. Die Sicherung wird auf der Grundlage des 2- bis 2,5-fachen Nennstroms der Hochspannungsseite des 100-kVA-Verteilungs-13,8-kV-Poltransformators (ca. 7,25 A) ausgewählt. Es wird empfohlen, eine Drop-Out-Sicherung mit 15 bis 20 A zu verwenden, um den Erregerstoßstrom während des Schließvorgangs (normalerweise das 8- bis 12-fache des Nennstroms, der innerhalb von 0,1 Sekunden anhält) zuverlässig zu vermeiden und gleichzeitig sicherzustellen, dass der Transformator im Falle eines Kurzschlusses oder einer Überlastung im Transformator schnell schmelzen und isolieren kann.

2. Der Blitzableiter wird als lückenloser Zinkoxid-Ableiter (MOV) mit einer Nennspannung von 15 kV oder 18 kV ausgewählt und auf der Hochspannungsseite zwischen der Sicherung und der 13,8-kV-Poltransformatorbuchse der 100-kVA-Verteilung installiert.

3.Seine Erdungsklemme ist direkt mit der Erdungsklemme des Transformatorgehäuses verbunden, um Blitzeinschläge oder Betriebsüberspannungen zu absorbieren und die Restspannung zu begrenzen. Der Erdungsschutz erfordert, dass der Neutralpunkt des 13,8-kV-Poltransformators der 100-kVA-Verteilung direkt geerdet ist (je nach Systemerdungstyp, z. B. TN C oder TN S), und dass die Erdungsklemmen des Gehäuses und des Blitzableiters eine einzige Erdungselektrode gemeinsam nutzen. Der Erdungswiderstand der Netzfrequenz sollte 10 Ω in ländlichen Stromnetzen bzw. 4 Ω in städtischen und hochzuverlässigen Gebieten nicht überschreiten, um eine sichere Ableitung des Fehlerstroms und den Schutz von Personal und Ausrüstung zu erreichen.

Die koordinierte Konfiguration dieser drei Elemente kann die Überstrom-, Überspannungs- und Erdschlussschutzanforderungen des Masttransformators erfüllen.
