10-kV-500-kVA-Abwärts-Öltransformator

WenZhou XiFa Electrical Power Equipment Co., Ltd ist eine professionelle Fabrik zur Herstellung von 10-kV-500-kVA-Abwärts-Öltransformatoren mit maßgeschneidertem Service, um die Arbeitsumgebung für Kunden in Übersee anzupassen. Beispielsweise würde Wenzhou XiFa Electrical Power Equipment Co., Ltd für den Kunden im Nahen Osten und in Zentralasien die Anforderungen an den Temperaturanstieg im Wicklungsdurchschnitt von 65 K auf 45 K erhöhen. Und jeder ölgefüllte 10-kV-500-kVA-Abwärtstransformator würde im Produktionsprozess hochwertiges Isolieröl verwenden, um einen Standardbetrieb bei -50 °C bis 60 °C zu gewährleisten.

Anfrage absenden

Produktbeschreibung

Installationsanforderungen für Öltransformatoren:

1. 10-kV-500-kVA-Öltransformatoren müssen ordnungsgemäß gesichert und abgestützt werden, um Vibrationen oder Bewegungen zu verhindern, die während des Transports und der Installation auftreten können.

2. Der 10-kV-500-kVA-Öltransformator muss vertikal auf einem soliden Fundament installiert und sorgfältig nivelliert werden, um einen stabilen Betrieb zu gewährleisten.

3. Die tragenden Strukturen von 10-kV-500-kVA-Öltransformatoren müssen in vertikaler und horizontaler Ausrichtung installiert und ordnungsgemäß vom Boden isoliert sein. Die Montagehöhe darf 2,5 m horizontal und 4 m vertikal nicht überschreiten. Alle Komponenten und Verbindungen von 10-kV-500-kVA-Öltransformatoren müssen fest und zuverlässig befestigt sein.

4. Durchführungen und Leitungen von 10-kV-500-kVA-Öltransformatoren sollten so nahe wie möglich angeordnet werden. Sofern die Bedingungen es zulassen, können die Leitungen über Isolierhülsen oder dafür vorgesehene Leitungslöcher mit dem 10-kV-500-kVA-Öltransformatorgehäuse verbunden werden.

5. Alle tragenden Rahmen eines 10-kV-500-kVA-Öltransformators müssen stabil und zuverlässig sein. Alle Verbindungsteile und Befestigungselemente müssen Belastungstests unter Nennbetriebsbedingungen standhalten.

6. Das Kühlsystem und alle Zubehörteile des 10-kV-500-kVA-Öltransformators müssen vollständig, intakt und ordnungsgemäß installiert sein.

7. Der Installationsort des 10-kV-500-kVA-Abwärts-Öltransformators muss sauber und trocken und frei von brennbaren, explosiven oder ätzenden Substanzen sein. Rauchen und offenes Feuer sind in der Umgebung strengstens verboten.

8. Nach der Installation müssen ordnungsgemäße Dichtungsmaßnahmen durchgeführt werden, um das Eindringen von austretendem Öl, Luft oder Feuchtigkeit in den Tank zu verhindern, was andernfalls zu Betriebsstörungen oder Unfällen führen könnte.

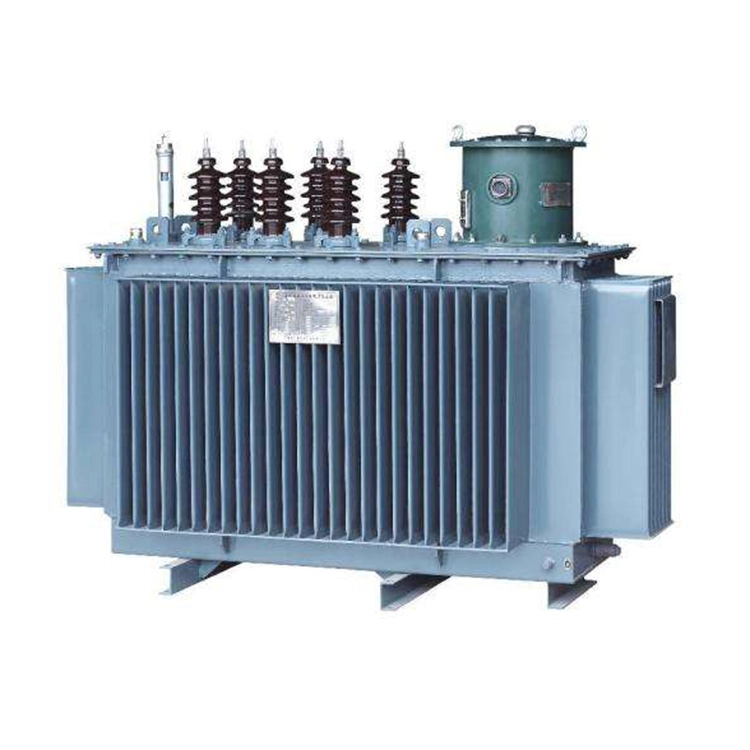

10kv 500kva Step Down Oil Immersed Transformer

Technische Spezifikation:

Produktname		10-kV-500-kVA-Öltransformator
Spannungsverhältnis		10/0,4 kV
Vektorgruppe		Dyn11 oder Yyn0
Kühlsystem		ONAN
Tippen Sie auf Wechsler	Typ	Stromloser Stufenschalter oder Laststufenschalter
	Reichweite	2,5 % pro Stufe, insgesamt fünf Schritte
Impedanz		4,5 % ± 10 %
Temperaturanstieg		Öl oben: ≤55 K; Wicklungsdurchschnitt: ≤65 K
Umgebungstemperatur		-25°C bis +40°C
Höhe		≤ 1000 m (Leistungsreduzierung für Betrieb in großen Höhen erforderlich)
Relative Luftfeuchtigkeit		≤ 95 %

Sicherheitsmaßnahmen für Öltransformatoren

Da öltransformierte 10-kV-500-kVA-Abwärtstransformatoren Öl als Isoliermedium verwenden, müssen bei allen elektrischen Vorgängen entsprechende Sicherheitsvorkehrungen strikt beachtet werden. Um das Risiko eines Isolationsversagens zu verringern und einen sicheren Betrieb zu gewährleisten, müssen folgende Maßnahmen umgesetzt werden:

1. Die regelmäßige Inspektion des 500-kVA-ONAN-Transformators muss verstärkt werden. Potenzielle Sicherheitsrisiken müssen rechtzeitig erkannt und beseitigt werden.

2. Kurzschlussfehler während des Betriebs müssen strikt verhindert werden, da der resultierende Kurzschlussstrom einen starken Innendruck verursachen kann, der zum Platzen des Tanks oder zu Brandgefahr führen kann.

3. Um das durch interne Fehler verursachte Explosionsrisiko zu verringern, muss der Tank von 10-kV-500-kVA-Öltransformatoren mit geeigneten Druckentlastungsvorrichtungen ausgestattet sein, um bei Bedarf übermäßigen Innendruck abzulassen.

4. Jeder 10-kV-500-kVA-Öltransformator von Wenzhou XiFa Electrical konnte innerhalb von 2 Stunden auf 120 % geladen werden. Allerdings muss ein langfristiger Überlastbetrieb des 10-kV-500-kVA-Abwärts-Öltransformators vermieden werden, da dies zu einem übermäßigen Temperaturanstieg, einer beschleunigten Alterung der Isolierung und einer verkürzten Lebensdauer führen kann.
