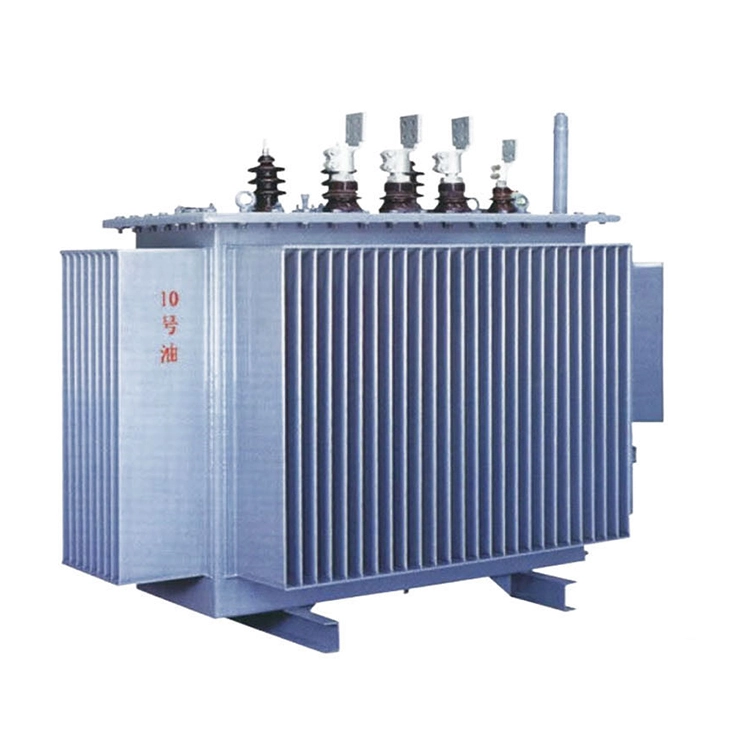

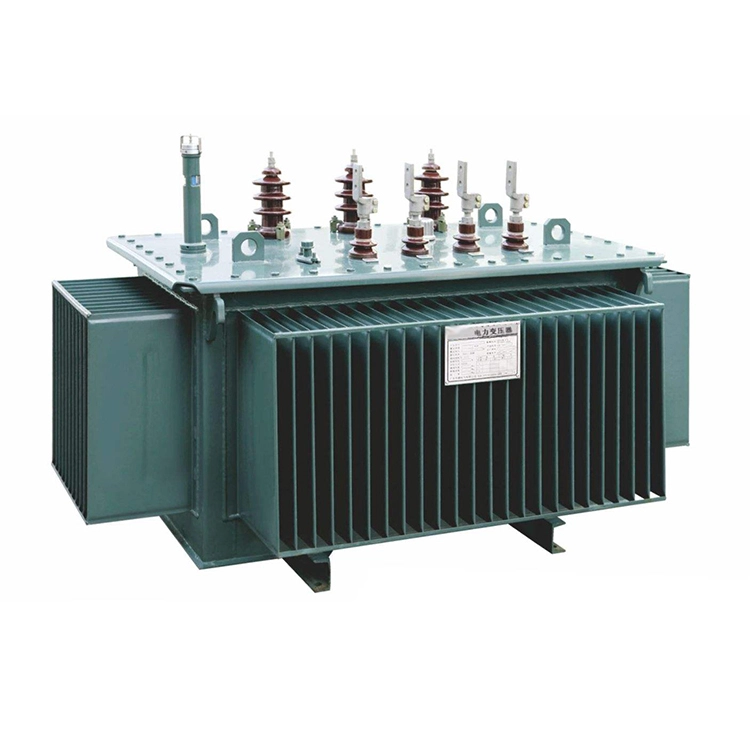

630 Kva Dreiphasen-Öltransformator

Hauptmerkmale des Produkts:

1.Dreiphasen-Öltransformatoren sind entweder mit natürlicher Kühlung oder Zwangsluftkühlung erhältlich. In beiden Fällen spielt Isolieröl eine wichtige Rolle bei der Wärmeübertragung und Temperaturkontrolle. Um einen zuverlässigen Betrieb und eine effiziente Wärmeableitung zu gewährleisten, werden während des Herstellungsprozesses hochwertiges Isolieröl und zuverlässige Kühlgeräte sorgfältig ausgewählt.

2. Die Wicklungen von 630-kVA-Dreiphasen-Öltransformatoren sind in der Regel mit laminierten Siliziumstahlkernen und mehrschichtigen Isolationsstrukturen konstruiert. Üblicherweise werden fortschrittliche automatische Stapel- und Schweißtechnologien eingesetzt, um sowohl die mechanische Stabilität als auch die elektrische Leistung zu verbessern. Die Kern- und Strukturkomponenten werden aus hochwertigen kaltgewalzten Stahlmaterialien hergestellt, um die Haltbarkeit und Betriebszuverlässigkeit zu erhöhen.

3. Kupferleiter mit hoher Leitfähigkeit werden im Allgemeinen für die Herstellung von 630-kVA-Dreiphasen-Öltransformatorwicklungen verwendet, um die thermische Leistung und die Betriebssicherheit zu verbessern. Darüber hinaus könnten die Budgets um etwa 40 % bis 65 % des Gesamtwerts reduziert werden, wenn die Wicklungen des 630-kVA-Dreiphasen-Öltransformators Aluminiumleiter verwenden würden. Andererseits besteht das Isolationssystem hauptsächlich aus ölimprägniertem Isolierpapier, das in Transformatoröl getaucht ist. Alle Isoliermaterialien werden gemäß den relevanten Anforderungen der IEC 60076-Normen ausgewählt und geprüft.

4. Auf dreiphasige Öltransformatoren können verschiedene Kühlmethoden angewendet werden, darunter natürliche Kühlung, erzwungene Luftkühlung und erzwungene Öl-Luft-Kühlsysteme. Abhängig von der Nennkapazität und den Anwendungsanforderungen können dreiphasige Öltransformatoren einzeln, parallel oder als Teil einer integrierten Kühlanordnung betrieben werden.

5. Wicklungen von dreiphasigen Öltransformatoren werden üblicherweise entweder in vertikaler oder horizontaler Konfiguration installiert, abhängig von der strukturellen Gestaltung und den Betriebsanforderungen der Ausrüstung. Die 630-kVA-Dreiphasen-Öltransformatoren verwenden jedoch eine vertikale Anordnung, um eine bessere Leistung bei der Wärmeableitung und Kurzschlussfestigkeit zu erzielen.

Technische Spezifikation:

Anwendungsbereich eines 630-kVA-Dreiphasen-Öltransformators

1.630-kVA-Dreiphasen-Öltransformatoren eignen sich für Wechselstromsysteme mit einer Frequenz von 50 Hz und Nennspannungen bis zu 35 kV. Sie werden hauptsächlich zur Spannungsumwandlung und als Stromquellen für Steuerkreise in elektrischen Anlagen eingesetzt.

2.630-kVA-Dreiphasen-Öltransformatoren werden häufig in städtischen und ländlichen Stromnetzen, Industrieanlagen, Bergbauunternehmen sowie kritischen Infrastrukturen und großen Ingenieurprojekten eingesetzt. Während des Volllastbetriebs muss der Temperaturanstieg eines 630-kVA-Dreiphasen-Öltransformators innerhalb der vom Hersteller angegebenen zulässigen Grenzen bleiben.

3. Bei Transformatoren, die unter rauen Umgebungsbedingungen betrieben werden, sollte die Wartung nicht bei Regen, Schnee oder schlechtem Wetter durchgeführt werden, um Isolationsschäden zu vermeiden und die Betriebssicherheit zu gewährleisten.

4.630-kVA-Dreiphasen-Öltransformatoren sollten für Standardanwendungen nicht in einer Umgebung über +50 °C betrieben werden. Der Betrieb unter -60 °C ist strengstens verboten, da extrem niedrige Temperaturen schwere Schäden an internen Komponenten und Isolationssystemen verursachen können.

5. Das als Kühlmedium verwendete Isolieröl muss sauber und frei von korrosiven oder explosiven Verunreinigungen bleiben, um einen sicheren und stabilen Transformatorbetrieb zu gewährleisten.

6. Bei Installationen in Hochtemperaturbereichen oder gefährlichen Umgebungen sollte eine Isolationsprüfung durchgeführt werden, bevor der 630-kVA-Dreiphasen-Öltransformator in Betrieb genommen wird.
