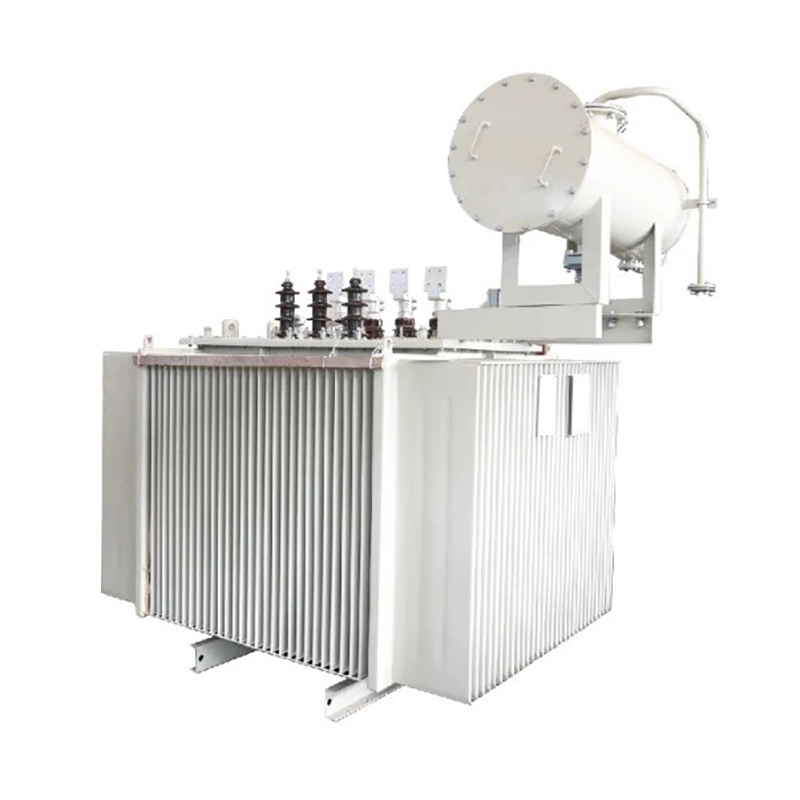

2500 Kva 20 kV 3-Phasen-Öltransformator

Um einen hochwertigen 3-Phasen-Öltransformator mit 2500 kVA und 20 kV herzustellen, übernimmt Wenzhou XiFa Electrical Power Equipment Co., Ltd. ein bewährtes Designkonzept, das sich auf die Verbesserung der Effizienz des ONAN-Transformators konzentriert und ein optimiertes Magnetkreisdesign auf dem Transformatorkern und hochleitfähiges Kupfer auf der Wicklungsstruktur verwendet. Obwohl der höhere Wirkungsgrad höhere Budgetkosten mit sich bringt, könnten durch den geringeren Vollverlust jährlich 15 bis 35 % der Stromkosten bei einem 2500-kVA-20-kV-3-Phasen-Öltransformator eingespart werden. In der Zwischenzeit würde Wenzhou XiFa Electrical Power Equipment Co., Ltd. die Folienwickeltechnologie einführen, um die mechanische Festigkeit der Wicklung zu verbessern.

Anfrage absenden

Produktbeschreibung

Der 3-Phasen-Öltransformator mit 2500 kVA und 20 kV wurde von Wenzhou XiFa Electrical Power Equipment Co., Ltd. für den zuverlässigen Betrieb in 50-Hz- oder 60-Hz-Stromverteilungssystemen wie Industrieanlagen, Umspannwerken, Gewerbeanlagen und Infrastrukturprojekten entwickelt. Der 3-Phasen-Öltransformator mit 2500 kVA und 20 kV sorgt für eine stabile Spannungsumwandlung und zuverlässige Stromverteilung unter verschiedenen Lastbedingungen. Mit seiner kompakten Bauweise und effizienten Kühlleistung eignet sich der Transformator für den Dauerbetrieb in anspruchsvollen Umgebungen.

Jeder 3-Phasen-Öltransformator mit 2500 kVA und 20 kV wird gemäß den Normen IEC 60076 hergestellt und vor der Auslieferung routinemäßigen Werkstests unterzogen. Das Design verwendet hochwertige Siliziumstahlkerne und optimierte Wicklungsanordnungen, um Leerlauf- und Lastverluste während des Betriebs zu reduzieren. Die verstärkte Wicklungsstruktur verbessert außerdem die Kurzschlussfestigkeit, was dazu beiträgt, eine stabile Leistung und Betriebssicherheit über eine lange Lebensdauer aufrechtzuerhalten.

Um Projektzeitpläne und Installationsanforderungen einzuhalten, werden im gesamten Herstellungsprozess standardisierte Technik und effizientes Produktionsmanagement angewendet. Es trägt dazu bei, eine stabile Produktqualität und pünktliche Lieferung für EPC-Auftragnehmer und Versorgungskunden sicherzustellen. Darüber hinaus ist der 3-Phasen-Öltransformator mit 2500 kVA und 20 kV auf einfache Wartung und zuverlässigen Langzeitbetrieb ausgelegt, was eine wirtschaftliche und praktische Lösung für moderne Mittelspannungsnetze darstellt.

2500 Kva 20kv 3 Phase Oil Immersed Transformer

Technische Spezifikation:

Produktname		2500 kVA 20 kV 3-Phasen-Öltransformator
Nennspannung		20/0,4 kV
Vektorgruppe		Dyn11
Tippen Sie auf Wechsler	Typ	OCTC oder OLTC
	Reichweite	Typischerweise 5 Positionen à 2,5 %
Effizienz		≥99 %
Impedanz		6,0 % ± 10 %
Kein Laststrom		≤0,8 %
Isolationsniveau		LI 120 kV/ AC 50 kV
Temperaturanstieg		Öl: ≤55 K; Wicklung: ≤65 K
Wickelmaterial		100 % Kupfer oder 100 % Aluminium

Vorteile von 3-Phasen-Öltransformatoren mit 2500 kVA und 20 kV

1. Dreiphasen-Öltransformatoren mit 2500 kVA und 20 kV bieten eine hohe Betriebseffizienz. Das Isolieröl sorgt für eine wirksame Kühlung der internen Wicklungen und trägt so dazu bei, während des Betriebs die richtigen Betriebstemperaturen aufrechtzuerhalten. Durch eine effizientere Wärmesteuerung und die Reduzierung von Energieverlusten können 2500-kVA-20-kV-3-Phasen-Öltransformatoren eine stabile Leistung und eine verbesserte Energienutzung erzielen.

2. Das Isolieröl dient auch als wirksames Isoliermedium im 3-Phasen-Öltransformator mit 2500 kVA und 20 kV. Es trägt zur Isolierung der Wicklungen bei und verringert das Risiko elektrischer Fehler wie Lichtbögen oder Entladungen. Darüber hinaus trägt das Öl zur Temperaturstabilisierung bei und hilft, Überhitzung zu verhindern, was zu einer längeren Lebensdauer der Geräte beiträgt. 2500-kVA-20-kV-3-Phasen-Öltransformatoren arbeiten im Allgemeinen mit geringeren Geräusch- und Vibrationspegeln, was die mechanische Belastung reduziert und die Betriebszuverlässigkeit verbessert.

3. Als Hochleistungsisoliermedium bietet Transformatorenöl starke dielektrische Eigenschaften, die einen sicheren und stabilen Betrieb unterstützen. Die Wartungsanforderungen sind im Vergleich zu einigen anderen Transformatortypen relativ einfach. Die routinemäßige Wartung umfasst hauptsächlich die Ölinspektion, den Ölwechsel bei Bedarf und Reinigungsverfahren.

4. Im Vergleich zu bestimmten alternativen Transformatorkonstruktionen sind 2500-kVA-20-kV-3-Phasen-Öltransformatoren häufig kostengünstiger in der Herstellung, was sie zu einer praktischen und wirtschaftlichen Lösung für große Stromverteilungssysteme und industrielle Anwendungen macht.

5. 2500-kVA-20-kV-3-Phasen-Öltransformatoren eignen sich für eine Vielzahl von Umgebungsbedingungen und Lasteigenschaften. Öltransformatoren können in weiten Temperaturbereichen betrieben werden und können vorübergehenden Überlastbedingungen standhalten, was eine stabile Leistung auch in anspruchsvollen Stromversorgungssystemumgebungen ermöglicht.
