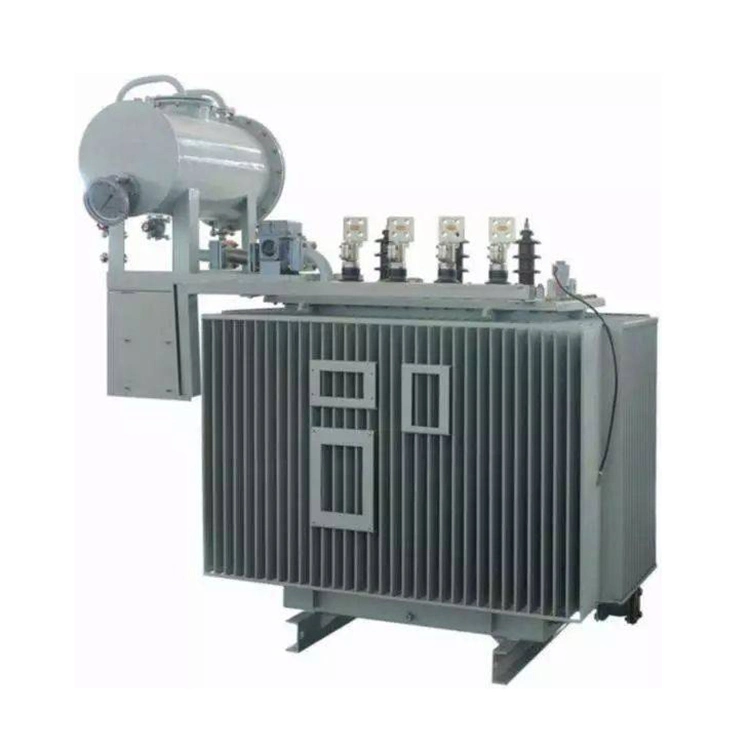

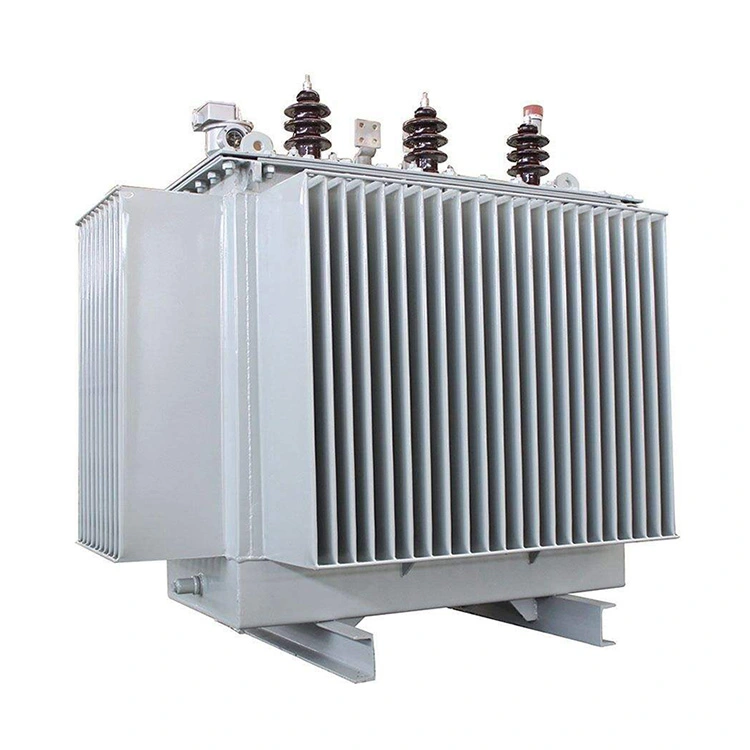

35 kV 1250 kVA Eisenkern-Öltransformator

Produktstärke:

1) Eigenschaften von 35-kV-1250-kVA-Öltransformatoren mit Eisenkern

Im Vergleich zu Epoxidharz-Trockentransformatoren bieten 35-kV-1250-kVA-Öltransformatoren mit Eisenkern eine effektivere Wärmeableitung. Das Transformatoröl zirkuliert auf natürliche Weise im Tank, wodurch die Wärme gleichmäßig über die gesamte Wicklungs- und Kernstruktur übertragen werden kann. Im Gegensatz dazu basieren 1250-kVA-Trockentransformatoren hauptsächlich auf Luftkühlung und festen Isoliermaterialien, die im Allgemeinen eine geringere Wärmeleitfähigkeit und eine weniger effiziente Wärmeübertragungsfähigkeit aufweisen.

Bei 35-kV-1250-kVA-Trockentransformatoren hängt die Temperaturüberwachung von Sensoren ab, die an festen Stellen im Transformatorgehäuse eingebettet sind. Da die Messpunkte begrenzt sind, spiegelt die überwachte Temperatur nur den Zustand an bestimmten Positionen wider und nicht die gesamte durchschnittliche Betriebstemperatur. In Fällen, in denen eine örtliche Überhitzung auftritt, spiegelt der angezeigte Wert möglicherweise nicht genau den tatsächlichen thermischen Zustand des 35-kV-1250-kVA-Trockentransformators wider. 35-kV-1250-kVA-Öltransformatoren mit Eisenkern profitieren jedoch von der Zirkulation des Isolieröls, das die Wärme gleichmäßiger verteilt. Infolgedessen liegt die überwachte Temperatur im Allgemeinen näher an der durchschnittlichen Innentemperatur des 35-kV-1250-kVA-Eisenkern-Öltransformators.

Ein weiterer wichtiger Vorteil von 35-kV-1250-kVA-Öltransformatoren mit Eisenkern ist die Wiederherstellbarkeit des Isolationssystems, bei dem Transformatoröl nach Verschleiß gefiltert, gereinigt und regeneriert werden kann, was dazu beiträgt, die Lebensdauer zu verlängern und die Isolationsleistung aufrechtzuerhalten. Im Vergleich dazu haben 35-kV-1250-kVA-Trockentransformatoren mit Epoxidharz-Isolierung eine solide gekapselte Struktur. Sobald das Dämmmaterial altert, reißt oder thermisch beschädigt wird, ist die Verschlechterung irreversibel. Fehler im Isolationssystem führen häufig zu bleibenden Schäden am gesamten Transformator.

Aus fertigungstechnischer Sicht erfordern 35-kV-1250-kVA-Trockentransformatoren relativ komplexe Produktionsprozesse und haben in der Regel höhere Gesamtkosten als 35-kV-1250-kVA-Öltransformatoren mit Eisenkern. Darüber hinaus können viele ihrer Materialien wie Kupfer, Stahl und Transformatoröl recycelt und wiederverwendet werden, wenn 35-kV-1250-kVA-Öltransformatoren mit Eisenkern das Ende ihrer Lebensdauer erreichen. 35-kV-1250-kVA-Trockentransformatoren, insbesondere Epoxidharz-Gusstransformatoren, haben ein begrenztes Recyclingpotenzial, da die Harzisolierung schwer zu trennen und zu verarbeiten ist.

2) Eigenschaften von 35-kV-1250-kVA-Trockentransformatoren

35-kV-1250-kVA-Trockentransformatoren werden häufig verwendet, da sie ohne Isolieröl arbeiten, was das Brandrisiko erheblich verringert und die Anforderungen an den Brandschutz von Gebäuden senkt. In bestimmten speziellen Umgebungen wie Hochhäusern, unterirdischen Anlagen, Gewerbekomplexen, Krankenhäusern und anderen Standorten mit strengen Brandschutzbestimmungen sind 35-kV-1250-kVA-Trockentransformatoren häufig die bevorzugte oder obligatorische Wahl.

35-kV-1250-kVA-Trockentransformatoren mit Epoxidharzguss haben viele der Einschränkungen überwunden, die mit früheren Isoliermaterialien verbunden waren, darunter ein geringer Wärmewiderstand und eine Anfälligkeit für Alterung oder Rissbildung. Durch die kontinuierliche Weiterentwicklung der Isolationstechnologie können einige 35-kV-1250-kVA-Trockentransformatoren mit Epoxidharzguss nun die Hitzebeständigkeit der Klasse H erreichen, was eine hervorragende thermische Leistung unter anspruchsvollen Betriebsbedingungen bietet.

Im Vergleich zu herkömmlichen 35-kV-1250-kVA-Öltransformatoren mit Eisenkern bieten Trockentransformatoren auch mehrere Betriebsvorteile, darunter Beständigkeit gegen Öllecks, verbessertes Brandverhalten, geringerer Wartungsaufwand, bessere Staubbeständigkeit und gute Feuchtigkeitstoleranz. Darüber hinaus weisen 35-kV-1250-kVA-Trockentransformatoren im Betrieb typischerweise relativ geringe Teilentladungen auf.

Strukturell bestehen 35-kV-1250-kVA-Trockentransformatoren aus Epoxidharzguss hauptsächlich aus einem laminierten Siliziumstahlkern und Epoxidharzgusswicklungen. Zur Verstärkung der elektrischen Isolierung werden zwischen der Hochspannungs- und der Niederspannungswicklung Isolierzylinder eingebaut. Die Wicklungsbaugruppe wird durch Abstandshalter und Befestigungskomponenten mit Antilockerungsfunktionen mechanisch gestützt und gesichert, was einen zuverlässigen Langzeitbetrieb unter Vibrations- und Temperaturwechselbedingungen gewährleistet.

Technische Spezifikation:

Werkstatt

Ausrüstung

Prüfen
