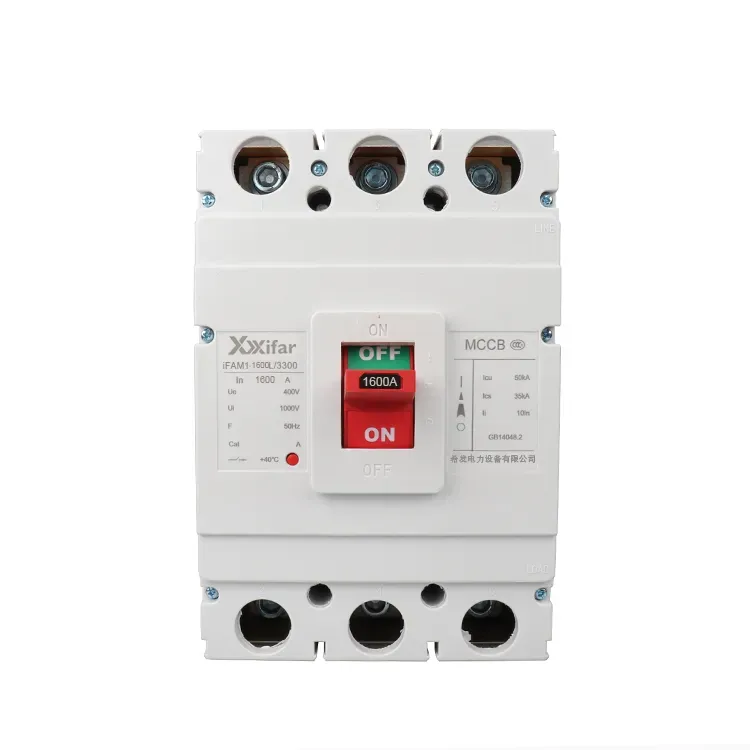

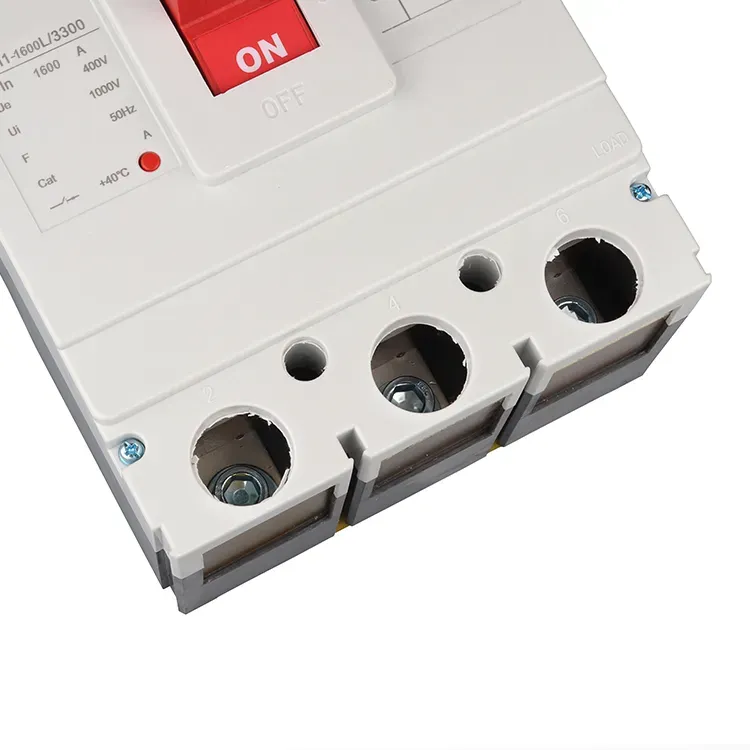

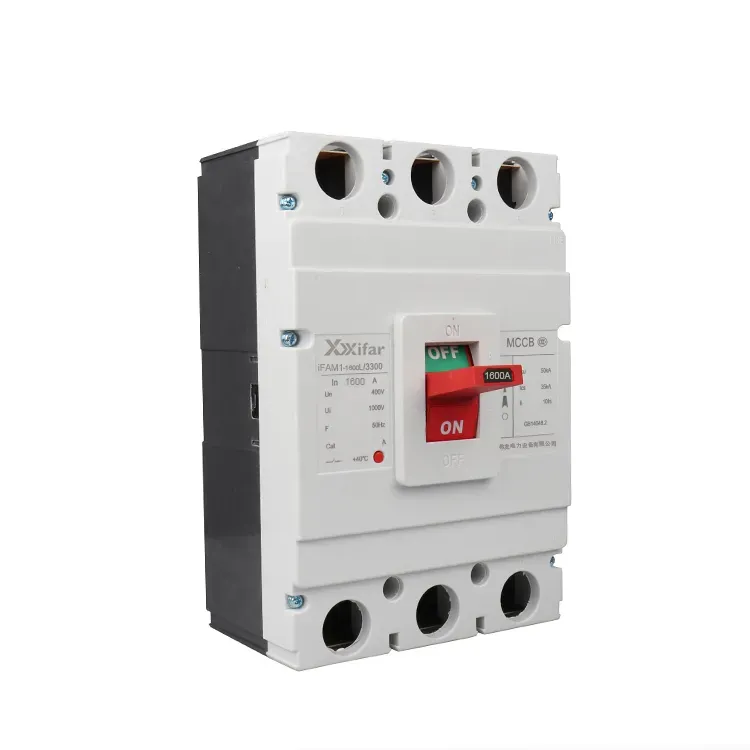

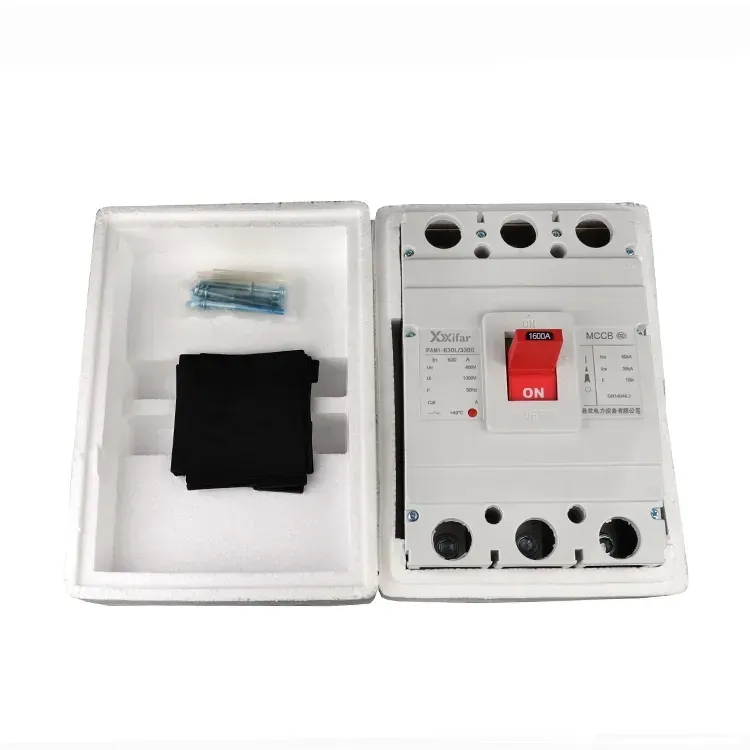

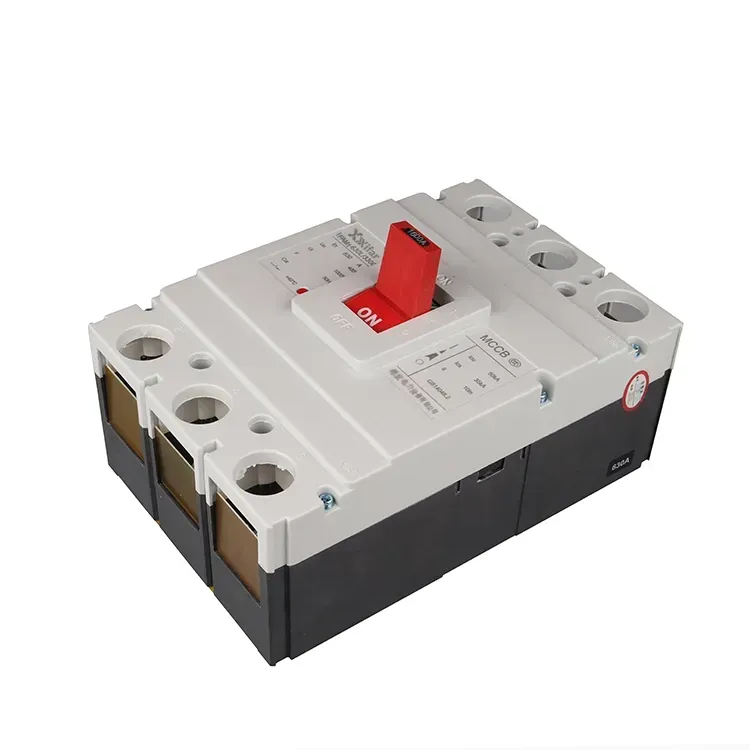

1600 Ampere 3-poliges MCB mit Hilfskontakten

WenZhou XiFa Electric Power Equipment Co., Ltd ist eine erfahrene Fabrik für die Produktion und Lieferung von 1600 Ampere 3-poligen Leistungsschaltern mit Hilfskontakten, deren Betriebskurzschlussausschaltkapazität bis zu 50 kA erreichen kann, wobei immer noch präziser Schutz geboten werden kann, ohne dass Maßnahmen unter dem großen Arbeitsstrom falsch eingeschätzt oder abgelehnt werden. Die Hilfskontakte ermöglichen einem 1600-A-3-poligen Kompaktleistungsschalter mit Kompaktgehäuse, die Funktion der Verriegelungssteuerung zur Vermeidung von Fehlbedienungen und bietet gleichzeitig die Statusanzeige für Verteilertafeln.

Anfrage absenden

Produktbeschreibung

1600 Ampere 3-poliger Leistungsschalter mit Hilfskontakten – Parameter:

Nennrahmenstrom	1600
Anzahl der Pole	3-polig; 3P; 3 Phasen
Bewerteter Arbeitsstrom	1000A; 1250A; 1600A
Frequenz	60Hz oder 50Hz
Ultimative Kurzschlussausschaltkapazität	50 kA /70 kA
Service-Kurzschlussausschaltvermögen	35 kA /50 kA
Nennarbeitsspannung	400 V; 690 V
Bemessungsisolationsspannung	800V; 1000 V
Mechanische Lebensdauer	10000 Mal
Elektrische Lebensdauer	2000 Mal
Bogenabstand	≤100 mm

Size

1600 Ampere 3-poliger MCCC mit Hilfskontakten – Einführung:

Ein 1600-Ampere-3-poliger Kompaktleistungsschalter MCCB mit Hilfskontakten ist für die automatische Stromunterbrechung im Niederspannungsverteilungssystem ausgelegt. Bei Überlastung oder Kurzschluss löst es aus und trennt die Stromversorgung.

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Ein dreipoliger 1600-Ampere-MCC mit Hilfskontakten verwendet ein geformtes Isoliergehäuse, um stromführende Leiter von geerdeten Metallteilen zu trennen. Im Inneren des Geräts wird der Schutz hauptsächlich durch thermische und magnetische Mechanismen erreicht. Unter Überlastbedingungen erwärmt sich ein Bimetallelement in der Wärmeeinheit und verbiegt sich, wenn der Strom den Nenngrenzwert überschreitet. Diese Bewegung aktiviert den Auslösemechanismus, der dazu führt, dass der Griff eines dreipoligen 1600-A-MCB mit Hilfskontakten in die Aus-Position schaltet und den Stromkreis unterbricht. Bei Kurzschlüssen erzeugt ein plötzlicher Stromstoß ein starkes Magnetfeld in der Spule eines dreipoligen 1600-A-MCC mit Hilfskontakten. Wenn die elektromagnetische Kraft die Federkraft des Kerns überwindet, wird der bewegliche Kern eingezogen, treibt die Auslösestange an und öffnet den Leistungsschalter sofort, wodurch ein Kurzschlussschutz gewährleistet wird.

Im weiteren Sinne umfassen luftisolierte Leistungsschalter Luftleistungsschalter ACBs, Kompaktleistungsschalter MCCBs und Miniaturleistungsschalter MCBs. Kompaktleistungsschalter (MCCBs) sind in der Regel mit drei Anschlüssen für dreiphasige Stromversorgung ausgestattet, deren Arbeitsspannung etwa 380 V beträgt. Dadurch eignen sie sich für industrielle Verteilungssysteme und den Motorschutz, deren Arbeitsstrom höher ist als der Bedarf in Privathaushalten, z. B. ein dreipoliger 1600-A-MCC mit Hilfskontakten. Im Gegensatz dazu sind Miniatur-Leistungsschalter im Allgemeinen für einphasige Stromversorgung ausgelegt, deren Arbeitsspannung etwa 220 V beträgt und deren Arbeitsstrom relativ niedriger ist als bei einem 3-poligen Kompaktleistungsschalter MCCB mit Hilfskontakten. Leitungsschutzschalter werden in Gebäude-Klemmenverteilungssystemen eingesetzt. Aus diesem Grund sind standardmäßige 1600-A-3-polige MCCB-Leistungsschalter mit Kompaktgehäuse nicht für den typischen Einsatz in Wohngebieten vorgesehen.
