Welcher Überspannungsableiter hilft, Mittelspannungsgeräte besser zu schützen?

Warum wird Überspannungsschutz zum versteckten Kaufrisiko?

Viele elektrische Ausfälle beginnen nicht mit einer dramatischen Explosion oder einem sichtbaren Fehler. Sie beginnen oft mit kurzen, wiederholten Spannungsspitzen, die die Isolierung nach und nach belasten. Ein Transformator kann nach einem Blitzereignis weiterlaufen. Ein Schaltschrank kann einer grundlegenden Sichtprüfung standhalten. Eine Verteilungsleitung kann nach einem Schaltvorgang wieder in den Normalzustand zurückkehren. Doch im Inneren des Geräts kann es sein, dass die Isolierung bereits teilweise beschädigt ist.

Deshalb ist Überspannungsschutz keine reine Nebenentscheidung. Es handelt sich um eine Risikokontrollentscheidung. Wenn ein Einkaufsteam das Falsche wähltÜberspannungsableiter, beschränken sich die Kosten selten auf den Ableiter selbst. Zu den tatsächlichen Kosten können Transformatorreparaturen, Schäden an Leistungsschaltern, Produktionsstillstände, Notarbeiten, verspätete Lieferungen und Kundenbeschwerden aufgrund einer instabilen Stromversorgung gehören.

Das Schwierige für viele Käufer ist, dass der Überspannungsschutz von außen einfach aussieht. Das Produkt mag im Vergleich zu einem Transformator oder einer Schaltanlage klein sein, seine Auswahl hängt jedoch von der Systemspannung, dem Erdungszustand, der Isolationskoordination, dem Verschmutzungsgrad, der Höhe, der Luftfeuchtigkeit, der Installationsmethode und der erwarteten Stoßenergie ab. Wenn Sie sich nur nach dem Preis oder einer bekannten Spannungsbezeichnung entscheiden, kann dies dazu führen, dass ein Projekt vermeidbar scheitert.

Eine zuverlässigeÜberspannungsableiterträgt dazu bei, diese Unsicherheit zu verringern. Es gibt abnormalen Stoßströmen einen kontrollierten Weg zur Erde und begrenzt die Spannung, die geschützte Geräte erreicht. Für Versorgungsunternehmen, Fabriken, Standorte für erneuerbare Energien und Auftragnehmer ist dieser kontrollierte Schutz oft der Unterschied zwischen einem stabilen System und einem kostspieligen Notfall.

Wie schützt ein Überspannungsableiter elektrische Geräte?

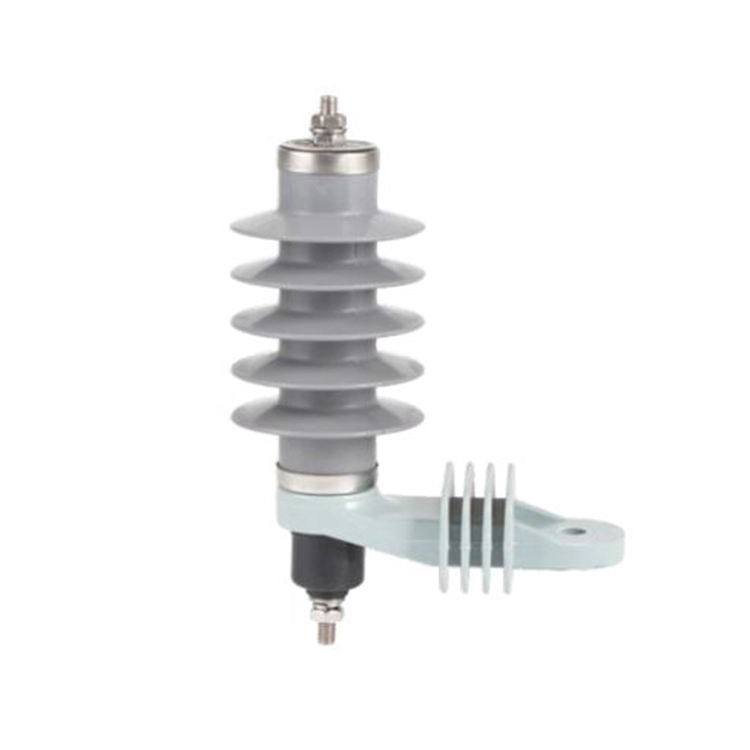

A Überspannungsableiterist so konzipiert, dass es bei normaler Betriebsspannung hochbeständig bleibt. Unter normalen Bedingungen unterbricht es das Stromnetz nicht und verhält sich nicht wie ein Schalter. Seine eigentliche Funktion zeigt sich, wenn eine ungewöhnliche Überspannung auftritt, beispielsweise ein Blitzimpuls oder eine Schaltstoßwelle.

Wenn die Spannung über einen sicheren Wert ansteigt, ändert der Ableiter schnell sein elektrisches Verhalten. Es leitet Stoßströme zur Erde und begrenzt die Spannung auf einen Wert, dem geschützte Geräte standhalten können. Nachdem die Überspannung vorüber ist, kehrt es in einen hochohmigen Zustand zurück, sodass das System normal weiterarbeiten kann.

Moderne Metalloxid-Ableiter verwenden üblicherweise Varistorelemente aus Zinkoxid, da diese starke nichtlineare Eigenschaften bieten. Vereinfacht ausgedrückt bedeutet dies, dass der Ableiter dem Strom bei normaler Spannung standhält, bei Auftreten von Überspannungen jedoch schnell reagiert. Diese Reaktion trägt dazu bei, die Restspannung zu reduzieren, die Isolierung zu schützen und zu verhindern, dass die Überspannung empfindliche Geräte mit voller Stärke erreicht.

Für Käufer ist dieses Arbeitsprinzip wichtig, da es die Art und Weise verändert, wie das Produkt bewertet werden sollte. Bei einem guten Ableiter kommt es nicht nur auf die Nennspannung an. Es geht auch um Ansprechgeschwindigkeit, Entladefähigkeit, Restspannung, Dichtungsstruktur, mechanische Festigkeit, Alterungsbeständigkeit und Eignung für die Installationsumgebung.

• Normalbetrieb:der Ableiter bleibt in einem hochohmigen Zustand.
• Überspannungsereignis:Es leitet Stoßströme zur Erde.
• Spannungsbegrenzung:Es reduziert die Überspannung geschützter Geräte.
• Erholung:es normalisiert sich wieder, nachdem der Anstieg verschwunden ist.
• Langfristiger Wert:Es verringert die Wahrscheinlichkeit eines Isolationsausfalls und eines Geräteausfalls.

Welche Faktoren sollten Käufer vergleichen, bevor sie sich für einen Überspannungsableiter entscheiden?

Kauf einesÜberspannungsableitersollte mit dem elektrischen System beginnen, nicht mit dem Produktkatalog. Dieselbe Spannungsklasse erfordert möglicherweise dennoch unterschiedliche Ableiterspezifikationen, abhängig von der Erdungsmethode, der Leitungsexposition, der örtlichen Blitzdichte, der Schaltfrequenz und dem Wert des geschützten Geräts. Ein Transformator in einem ländlichen Freileitungsnetz ist nicht genau dem gleichen Risiko ausgesetzt wie ein Überspannungsableiter, der in einem Fabrikverteilerschrank installiert ist.

Der erste Faktor ist die Nennspannung und die Dauerbetriebsspannung. Wenn der ausgewählte Ableiter den normalen Betriebsbedingungen des Systems nicht standhält, altert er möglicherweise zu schnell. Wenn der Schutzpegel zu hoch ist, kann es dennoch zu gefährlicher Spannungsbelastung der geschützten Geräte kommen. Käufer sollten sicherstellen, dass die Nennleistung des Ableiters zum System passt, anstatt sich einfach für ein gängiges Modell zu entscheiden.

Der zweite Faktor ist die Entladestromkapazität. Ein Projekt, das häufigen Blitzen oder Überspannungen in Außenleitungen ausgesetzt ist, erfordert möglicherweise eine stärkere Energiebehandlung als eine besser kontrollierte Innenumgebung. Dies ist besonders wichtig für Umspannwerke, Masttransformatoren und Freileitungssysteme.

Der dritte Faktor ist das Gehäusematerial. Porzellangehäuse werden wegen ihrer mechanischen Festigkeit und traditionellen Anwendungsstabilität geschätzt. Polymergehäuse werden häufig wegen ihres geringeren Gewichts, ihres besseren Schutzverhaltens gegen Umweltverschmutzung und ihrer verbesserten Leistung in feuchten oder kontaminierten Umgebungen ausgewählt. Die richtige Wahl hängt von der Installationsposition, den Wartungsgewohnheiten, der Umweltbelastung und den Projektpräferenzen ab.

Der vierte Faktor ist die Versiegelung und Feuchtigkeitsbeständigkeit. Eindringende Feuchtigkeit kann die Lebensdauer verkürzen und die Zuverlässigkeit verringern. Bei Outdoor-Projekten sollte die Dichtungsqualität als zentrale Einkaufsanforderung und nicht als untergeordnetes Produktionsdetail betrachtet werden.

Schließlich sollten Käufer die Fähigkeit des Lieferanten vergleichen, technische Parameter klar zu erklären. Wenn ein Lieferant Spannungsklasse, Restspannung, Gehäusewahl, Installationsmethode und Projektbedingungen in praktischer Sprache besprechen kann, ist die Wahrscheinlichkeit geringer, dass der Käufer ein nicht übereinstimmendes Produkt erhält.

Wo sollte ein Überspannungsableiter in realen Projekten eingesetzt werden?

A Überspannungsableiterwird überall dort eingesetzt, wo elektrische Geräte vor transienten Überspannungen geschützt werden müssen. In Mittelspannungsverteilungssystemen werden Ableiter üblicherweise in der Nähe von Transformatoren, Schaltanlagen, Kabelendverschlüssen, Freileitungen, Kondensatorbänken sowie eingehenden oder ausgehenden Einspeisungen installiert.

In Umspannwerken tragen Ableiter dazu bei, teure Geräte vor Blitzen und Überspannungen zu schützen. Bei Transformatoranwendungen verringern sie das Risiko eines Ausfalls der Wicklungsisolation. In Industrieanlagen tragen sie dazu bei, Schalttafeln und produktionsbezogene elektrische Systeme vor unerwarteten Spannungsspitzen zu schützen. Bei Projekten im Bereich der erneuerbaren Energien wie Photovoltaik- und Windkraftanlagen ist der Überspannungsschutz besonders wichtig, da die Geräte möglicherweise in exponierten Außenumgebungen installiert werden.

Für Auftragnehmer stellt sich in der Praxis nicht die Frage, ob ein Überspannungsschutz sinnvoll ist. Die Frage ist, wo Schutz angebracht werden sollte, damit er das Risiko tatsächlich verringert. Die Installation eines Ableiters zu weit von geschützten Geräten entfernt, eine schlechte Erdung oder das Ignorieren von Umwelteinflüssen kann die Schutzwirkung schwächen.

• Verteilungstransformatoren:Schützen Sie die Transformatorisolierung vor Blitzschlag und Schaltüberspannung.
• Schaltanlagen:Reduzieren Sie die Überspannungsbelastung von Leistungsschaltern, Sammelschienen und angeschlossenen Geräten.
• Freileitungen:Verbesserung des Schutzes in Bereichen, die direkten oder nahegelegenen Blitzereignissen ausgesetzt sind.
• Industrieanlagen:Reduzieren Sie das Ausfallrisiko der produktionsbezogenen elektrischen Infrastruktur.
• Standorte für erneuerbare Energien:unterstützen einen stabilen Betrieb im Freien und in Umgebungen mit hoher Belastung.
• Städtische Vertriebsnetze:tragen dazu bei, die Stromversorgungszuverlässigkeit für gewerbliche und private Verbraucher aufrechtzuerhalten.

Welcher Überspannungsableitertyp eignet sich für unterschiedliche Arbeitsbedingungen?

Unterschiedliche Arbeitsbedingungen erfordern unterschiedliche Produktauswahlen. Die folgende Tabelle bietet einen praktischen Vergleich, der Käufern dabei hilft, klarer mit Lieferanten zu kommunizieren, bevor sie eine Bestellung aufgeben.

Wenzhou Xifa Electrical Equipment Co., Ltd. bietet Überspannungsableiterlösungen für verschiedene Verteilungs- und Schutzszenarien und hilft Käufern dabei, die Produktstruktur und die elektrischen Parameter an die tatsächliche Arbeitsumgebung anzupassen. Diese Art der Abstimmung ist wichtig, da der beste Ableiter nicht immer der teuerste ist. Es ist dasjenige, das das Systemrisiko richtig berücksichtigt.

Welche Fehler machen die Auswahl des Ableiters weniger zuverlässig?

Ein häufiger Fehler ist die Wahl einesÜberspannungsableiternur durch die Nennspannung des Systems. Die Spannungsklasse ist wichtig, aber nicht ausreichend. Käufer müssen außerdem Dauerbetriebsspannung, Restspannung, Entladestrom, Frequenz, Höhe, Erdungsmethode, Verschmutzungsgrad und Installationsort bestätigen.

Ein weiterer Fehler besteht darin, Wohnmaterial zu ignorieren. Ein in einem trockenen Innenschrank installiertes Produkt ist nicht den gleichen Umweltbelastungen ausgesetzt wie ein Produkt, das in Küstennähe, in einer Region mit hoher Luftfeuchtigkeit oder an einem freiliegenden Mast im Freien installiert wird. Polymer- und Porzellanoptionen haben jeweils ihre Berechtigung, aber die Entscheidung sollte auf den Betriebsbedingungen und nicht nur auf der Gewohnheit basieren.

Ein dritter Fehler besteht darin, die Erdung zu übersehen. Selbst ein gut gefertigter Ableiter kann nicht richtig funktionieren, wenn der Erdungspfad schlecht ist. Der Ableiter hat die Aufgabe, Stoßströme sicher zur Erde abzuleiten. Wenn der Erdungswiderstand, die Verbindungsqualität oder der Installationsabstand nicht kontrolliert werden, kann die Schutzleistung verringert werden.

Käufer konzentrieren sich manchmal auch zu sehr auf den Kaufpreis und ignorieren dabei die Ausfallkosten. Ein billigerer Ableiter mag in einer Kalkulationstabelle attraktiv aussehen, aber wenn er zu Transformatorschäden oder wiederholten Wartungsbesuchen führt, werden die Gesamtkosten viel höher. Bei kritischen Projekten sollten stabiler Schutz und Lieferantenverantwortung wichtiger sein als ein kleiner Preisunterschied pro Einheit.

• Wählen Sie nicht nur anhand der Spannungsbezeichnung aus, ohne die vollständigen Parameter zu überprüfen.
• Ignorieren Sie nicht die Erdungsqualität und den Installationsabstand.
• Verwenden Sie keine Innenannahmen für Außenumgebungen.
• Betrachten Sie das Gehäusematerial nicht als rein kosmetische Wahl.
• Vergleichen Sie den Preis nicht ohne Berücksichtigung der Ausfallzeit und der Austauschkosten.
• Kaufen Sie nicht, ohne den technischen Support und die Dokumentation zu bestätigen.

Wie kann die Leistungsfähigkeit der Lieferanten das langfristige Projektrisiko reduzieren?

Ein VerlässlicherÜberspannungsableiterDer Lieferant leistet mehr als nur den Versand eines Produkts. Bei Mittelspannungsprojekten sollte der Lieferant den Käufern helfen zu verstehen, ob der ausgewählte Ableiter zu der zu schützenden Ausrüstung, der Installationsumgebung und dem erwarteten Überspannungsrisiko passt.

Dies ist wichtig, da viele Beschaffungsteams nicht nur für eine Installation einkaufen. Sie unterstützen möglicherweise eine Gruppe von Projekten, ein regionales Verteilungsnetz, eine Reihe von Transformatoren oder eine langfristige industrielle Modernisierung. In diesen Fällen sind gleichbleibende Produktqualität, klare Kommunikation und stabile Versorgung genauso wichtig wie das erste Angebot.

Wenzhou Xifa Electrical Equipment Co., Ltd.ist im Bereich Elektrogeräte mit Produktkategorien im Zusammenhang mit Stromverteilung und -schutz tätig. Für Käufer kann dieser Hintergrund die Kommunikation reibungsloser gestalten, da Überspannungsableiter häufig zusammen mit Transformatoren, Schaltanlagen, Schaltern, Sicherungen und anderen Verteilungsprodukten ausgewählt werden. Wenn der Lieferant das umfassendere elektrische System versteht, ist es einfacher, nicht übereinstimmende Spezifikationen zu vermeiden.

Eine gute Lieferantenunterstützung sollte Parameterbestätigung, Modellempfehlung, Produktdokumentation, für den Export geeignete Verpackung und rechtzeitige Kommunikation bei ungewöhnlichen Projektbedingungen umfassen. Wenn ein Käufer unsicher ist, ob er Polymer- oder Porzellangehäuse verwenden soll oder ob ein Standardmodell für eine bestimmte Spannungsebene geeignet ist, sollte der Lieferant in der Lage sein, mit praktischen Ratschlägen statt mit vagen Versprechungen zu reagieren.

FAQ

Abschluss

Das Richtige wählenÜberspannungsableiterist kein kleines technisches Detail. Es handelt sich um eine direkte Entscheidung über die Systemzuverlässigkeit, die Lebensdauer der Ausrüstung, die Wartungskosten und die Projektsicherheit. Käufer, die nur Preis- oder Spannungsschilder vergleichen, übersehen möglicherweise die tatsächlichen Faktoren, die die Schutzleistung bestimmen. Ein besserer Ansatz besteht darin, die gesamte Anwendung zu überprüfen: Systemspannung, Erdung, Blitzeinwirkung, geschützte Ausrüstung, Gehäusematerial, Entladekapazität und Lieferantenunterstützung.

Für Auftragnehmer, Versorgungsunternehmen, Fabriken und Projekte im Bereich erneuerbare Energien: eine richtig ausgewählte LösungÜberspannungsableiterkann versteckte Risiken reduzieren, bevor sie zu sichtbaren Schäden werden. Es trägt dazu bei, Transformatoren, Schaltanlagen, Leitungen und Schalttafeln vor plötzlicher Spannungsbelastung zu schützen und ermöglicht so einen zuverlässigeren Betrieb des elektrischen Systems.

Wenn Sie einen Überspannungsschutz für ein neues Projekt auswählen oder vorhandene Ableiter ersetzen,Wenzhou Xifa Electrical Equipment Co., Ltd.kann Ihnen helfen, geeignete Optionen basierend auf Ihren Arbeitsbedingungen und technischen Anforderungen zu vergleichen. Teilen Sie Ihrem Team Ihren Spannungspegel, Ihre Installationsumgebung und Ihre geschützten Gerätedetails mitKontaktieren Sie unsErhalten Sie noch heute eine praktische Produktberatung und ein passendes Angebot für Ihr Projekt.
