3-Phasen-Transformator aus amorpher Kupferlegierung mit 100 kVA

Wenzhou XiFa Electric Power Equipment Co., Ltd wurde 2006 gegründet und ist ein Unternehmen, das sich auf die Produktion, Forschung und den Verkauf von Transformatoren aus amorphen Legierungen, wie z. B. 3-Phasen-Aufwärtstransformatoren aus amorphen Kupferlegierungen mit 100 kVA, spezialisiert hat. Wir konzentrieren uns stets darauf, qualitativ hochwertige Produkte zu wettbewerbsfähigen Preisen zu liefern. Mittlerweile haben wir einige maßgebliche Zertifizierungen erhalten, darunter UL, CE, CCC. Was den Service betrifft, bieten wir rund um die Uhr schnelle Antworten. Von der Produktauswahl bis zur Lieferung der Produkte an die Kunden bieten wir alle Beratungs- und Nachverfolgungsdienste an.

Anfrage absenden

Produktbeschreibung

Der 3-Phasen-Aufwärtstransformator aus amorpher Kupferlegierung mit 100 kVA kann in zwei Typen unterteilt werden: Öltransformator und Trockentransformator. Der Öltransformator verwendet die ONAN-Kühlmethode. Während der Trockenverteilungstransformator eine natürliche Luftkühlung oder Zwangsluftkühlung verwendet, um die während des Betriebs erzeugte Wärme abzuleiten. Eine ausreichende Belüftung und ein gleichmäßiger Luftstrom sind für Trockenverteilungstransformatoren von entscheidender Bedeutung, um eine Überhitzung zu verhindern und eine hohe Betriebseffizienz der Transformatoren aufrechtzuerhalten.

Der Kern des Transformators aus amorpher Legierung besteht aus Streifen aus amorpher Legierung auf Eisenbasis. Die Dicke der Stahlbänder beträgt lediglich 0,02 bis 0,03 mm. Es wird durch den schnellen Abkühlungsprozess von geschmolzenem Stahl hergestellt. Die inneren Atome sind in einem unregelmäßigen amorphen Muster ohne die Kornstruktur von Siliziumstahl angeordnet. Dadurch werden die Hystereseverluste und Wirbelstromverluste aus der Grundschwingungsquelle des Materials erheblich reduziert.

Dank des energiesparenden Designs des Transformators aus amorpher Legierung übertrifft der Wirkungsgrad des gesamten Systems den von herkömmlichen Verteilungstransformatoren aus Siliziumstahl bei weitem. Selbst wenn die Anlage das ganze Jahr über ununterbrochen in Betrieb ist, können die Betriebs- und Wartungsstromkosten durch Minimierung des Eisenverlusts erheblich gesenkt werden. Es ist die bevorzugte Ausrüstung für verteilte neue Energiekraftwerke an ausländischen Ingenieurstandorten.

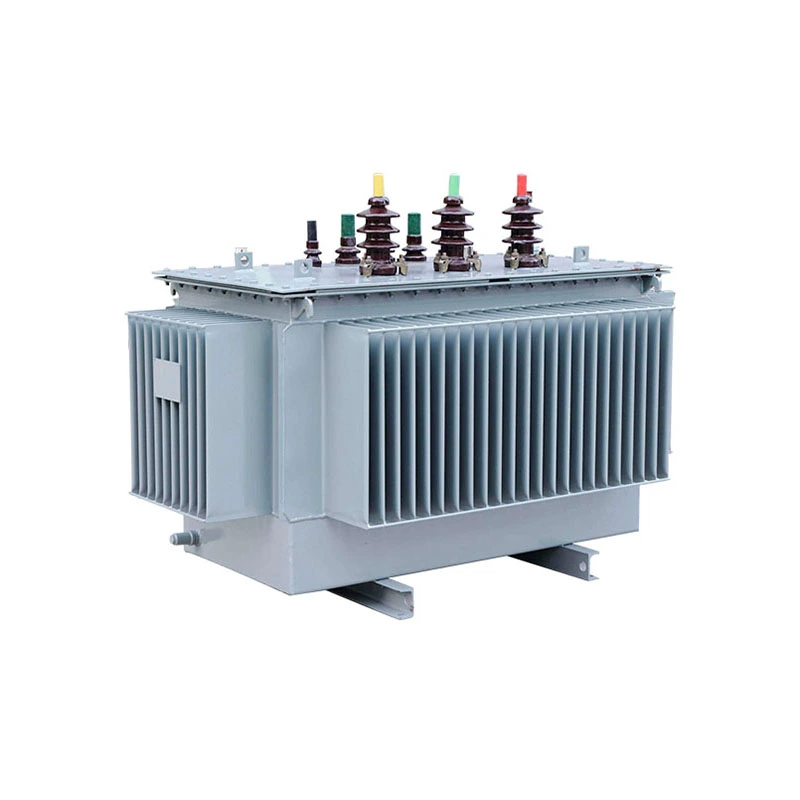

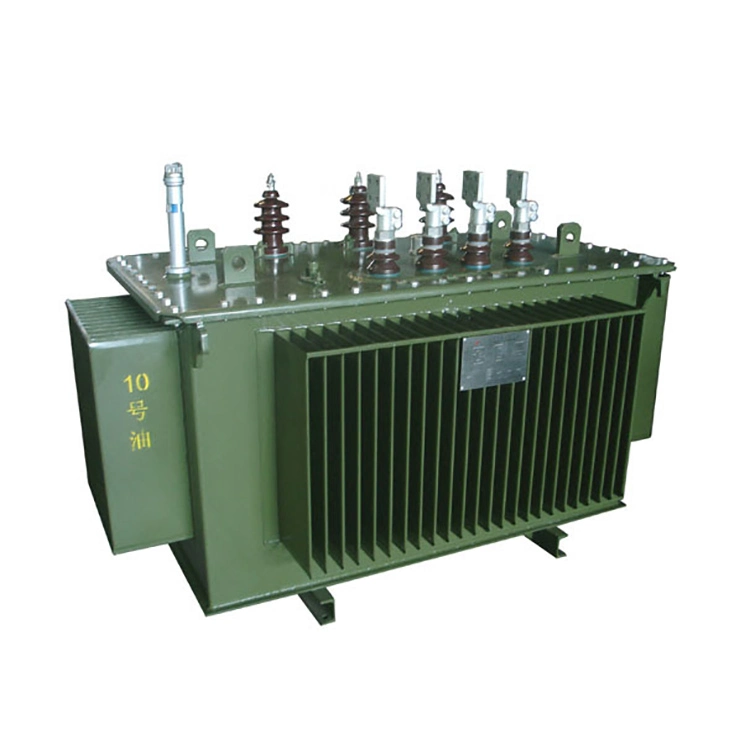

3 Phase Step Up 100kva Copper Amorphous Alloy Transformer

Technische Parameter:

Produktname	3-Phasen-Aufwärtstransformator aus amorpher Kupferlegierung mit 100 kVA
Typ	In Öl getaucht	Trockener Typ
Bewertetes Verhältnis	0,4 kV/10 kV (benutzerdefiniert 0,4/6,6, 0,4/11)	0,4 kV/10 kV
Impedanz Großbritannien	4 %	6 %
Leerlaufverlust P₀	≈65W	≈75W
Lastverlust Pk@75℃	≈1080W	≈1150W
Kein Laststrom	≤0,6 %	≤0,8 %
Isolationsklasse	Klasse A	Klasse F
Kühlung	ONAN	AN / AF
Schutzgrad	IP00/IP54	IP20-Standard, IP30-Option
Lärm	≤52dB	≤58dB
Kern & Wicklung	Amorpher Kern + Vollkupferspule	Amorpher Kern + Vollkupfer-Epoxidgussspule

F: Welche wesentlichen Unterschiede gibt es bei der Verwendung eines 3-Phasen-Aufwärtstransformators aus amorpher Kupferlegierung mit 100 kVA im Vergleich zu herkömmlichen Silizium-Stahlblechtransformatoren in ihren magnetisierenden Einschaltstromeigenschaften?

A: Im Vergleich zu herkömmlichen Transformatoren aus Siliziumstahlblech weisen die magnetisierenden Einschaltstromeigenschaften des Transformators aus amorpher Legierung erhebliche Unterschiede auf: Aufgrund der geringeren Sättigungsmagnetflussdichte der amorphen Legierung, etwa 1,55 T, niedriger als die von Siliziumstahlblech mit 1,75 T, und des höheren Restmagnetismus, etwa 0,7 bis 0,8, kann der Spitzenwert seines Erregungseinschaltstroms das 10- bis 15-fache des Nennstroms erreichen (während bei herkömmlichen Siliziumstahlblechen). es ist 5-8 mal). Mittlerweile ist die Abklingzeitkonstante des Einschaltstroms länger und auch der Oberwellengehalt, insbesondere die zweite Harmonische, ist deutlich erhöht. Diese Eigenschaften machen den 3-Phasen-Aufwärtstransformator aus amorpher Kupferlegierung mit 100 kVA anfälliger für eine tiefe Sättigung beim Schließen des Schalters, wodurch höhere und anhaltendere Stoßströme erzeugt werden. Dies erhöht nicht nur das Risiko einer fehlerhaften Auslösung vorgeschalteter Leistungsschalter und des Durchbrennens von Sicherungen, sondern kann auch zu Schäden durch mechanische Belastung des stoßempfindlichen amorphen Legierungskerns führen.

Daher sind spezielle Design- und Betriebsstrategien wie das Schließen der Phasenauswahl, die Anpassung der Schutzeinstellungen und die Auswahl von Stromwandlern mit stärkeren Antisättigungsfunktionen erforderlich.
