5mva 12 KV Transformator aus amorpher Metalllegierung

Wenzhou XiFa Electric Power Equipment Co., Ltd konzentriert sich auf die Entwicklung von Transformatoren mit amorphem Kern. Dieser 5-mVA-12-kV-Transformator aus amorpher Metalllegierung verfügt über eine energiesparende Leistung und sein Energieeffizienzvorteil liegt in der Erzielung extrem niedriger Leerlaufverluste. Es wurde streng nach den GB-Standards und der Reihe internationaler Standards IEC60076 entwickelt und hergestellt. Der 5-mVA-12-kV-Transformator aus amorpher Metalllegierung hat die nationale Typprüfung bestanden. Der Leerlaufverlust erfüllt den Energieeffizienzgrenzwert der ersten Stufe für amorphe Legierungen und hat Tests wie Kurzschlusstoleranz und Teilentladung bestanden.

Anfrage absenden

Produktbeschreibung

Der 5-MVA-12-kV-Transformator aus amorpher Metalllegierung ist eine neue Generation hervorragend effizienter und energiesparender Stromversorgungsgeräte. Als Kernmaterial wird ein amorphes Legierungsband auf Eisenbasis verwendet, was es zu einem idealen Upgrade-Ersatzprodukt für herkömmliche Siliziumstahltransformatoren macht. Es eignet sich für Szenarien wie städtische und ländliche Verteilungsnetze, Industrieparks und neue Energiekraftwerke.

Es verfügt über folgende Funktionen:

1. Extrem geringer Verlust, erhebliche Energieeinsparung. Der Kern des 5-mVA-12-kV-Transformators aus amorpher Metalllegierung besteht aus 0,027 mm ultradünnem Streifenmaterial aus amorpher Metalllegierung auf Eisenbasis mit hoher magnetischer Permeabilität und extrem geringem Wirbelstromverlust. Der Leerlaufstrom wird im Vergleich zu herkömmlichen S9-Siliziumstahltransformatoren um ca. 85 % reduziert, und der Energiespareffekt ist besonders bei Langzeitbetrieb mit geringer Last deutlich ausgeprägt, was den „Dual-Carbon“-Zielen entspricht.

2. Hochwertiges Material, stabil und langlebig. Der Kern verwendet eine dreiphasige Drei-Säulen-Wicklungsstruktur ohne Nähte, mit starker antimagnetischer Sättigung und Antivibrationsleistung sowie einer langen Lebensdauer. Die Wicklungen des 5-MVA-12-kV-Transformators aus amorpher Metalllegierung verwenden hochreine, sauerstofffreie Kupferdrähte in Kombination mit Isolierpapier mit hoher Isolationsfestigkeit und starker Kurzschlussfestigkeit.

3. Geräuscharm, umweltfreundlich und für ein breites Anwendungsspektrum geeignet. Das gesamte Betriebsgeräusch des 5-mVA-12-kV-Transformators aus amorpher Metalllegierung beträgt ≤ 52 dB und ist damit niedriger als bei herkömmlichen Transformatoren. Damit werden die Anforderungen an die Geräuscharmut in Wohngebieten, Gewerbegebäuden usw. erfüllt. Das vollständig abgedichtete Design weist keine Leckagen auf, die Materialien sind umweltfreundlich und recycelbar, wodurch die Betriebs- und Umweltschutzkosten gesenkt werden.

4. Sicher und zuverlässig, leicht zu warten. Zum Standardzubehör gehören Gasrelais, Druckentlastungsventile, Wicklungstemperaturmesser usw. mit Überspannungs-, Überhitzungs- und Kurzschlussschutzfunktionen. Die vollständig versiegelte Struktur reduziert den täglichen Wartungsaufwand und hat niedrigere Gesamtlebenszykluskosten.

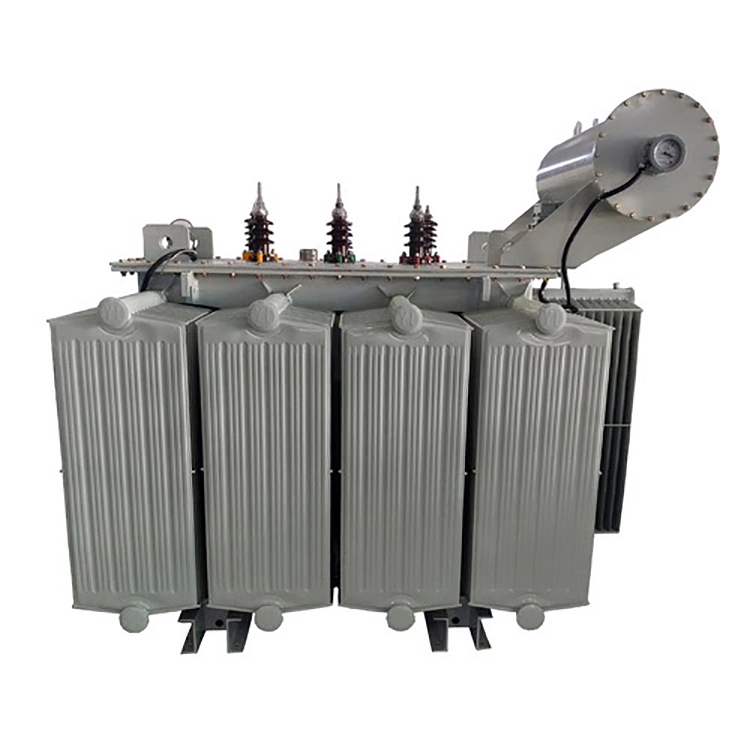

5mva 12 Kv Amorphous Metal Alloy Transformer

Technische Parameter:

Artikelname	5mVA 12 kV Transformator aus amorpher Metalllegierung
Hochspannung	12kV
Niederspannung	0,4 kV (allgemeiner Standard)
Vektorgruppe	Dyn11
Tippen Sie auf Wechsler	±2×2,5 %
Kurzschlussimpedanz	6 %
Kühlmodus	AN natürliche Luftkühlung / AF-Zwangsluftkühlung
Isolationsklasse	Klasse H (180℃)
Schutzklasse	SchutzklasseIP20 (Innenbereich)
Temperaturanstiegsgrenze	Wicklungstemperaturanstieg ≤ 100 K
P₀	≤1720W
Pk (bei 120℃)	≤29200W

F: Erfordert ein 5-MVA-12-kV-Transformator aus amorpher Metalllegierung eine besondere Wartung?

A: Er erfordert keine besondere Wartung und ist insgesamt sorgenfreier und erfordert weniger Wartung als gewöhnliche Siliziumstahltransformatoren. Erforderlich sind lediglich regelmäßige Sichtprüfungen, Reinigung und Staubentfernung sowie die Prüfung auf Öllecks (bei Öltransformatoren); Regelmäßige Temperaturmessungen, Überprüfung der Dichtheit der Anschlussklemmen und Sicherstellung der ordnungsgemäßen Funktion der Temperaturkontroll- und Schutzvorrichtungen; Durchführung jährlicher vorbeugender Tests gemäß den herkömmlichen Transformatorverfahren; und Aufrechterhaltung einer gut belüfteten, trockenen Umgebung ohne übermäßige Hitze, direkte Sonneneinstrahlung oder Wasseransammlung.
