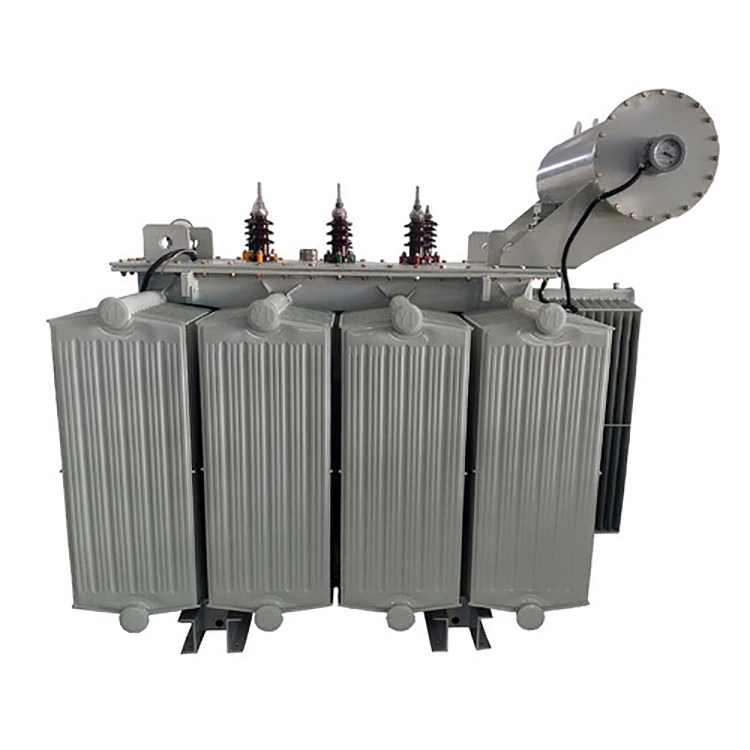

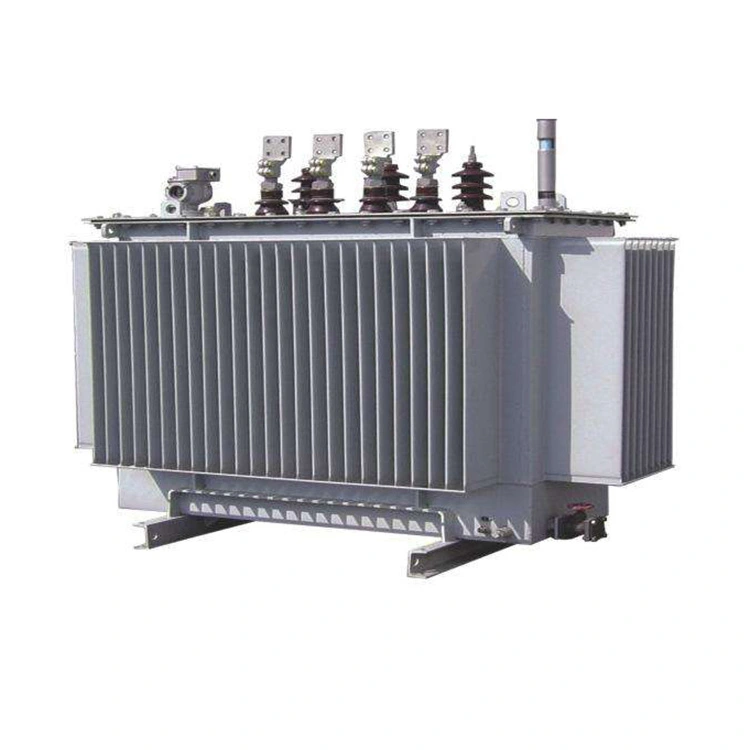

33 kV 2,5 Mva ölgefüllter amorpher Legierungskerntransformator

Der Kern des 33-kV-2,5-MVA-Öltransformators mit amorphem Legierungskern wird durch eine geschlossene Schleife von Streifen aus amorpher Legierung auf Eisenbasis hergestellt. Durch die integrierte Struktur ohne laminierte Luftspalte werden Hysterese- und Wirbelstromverluste deutlich reduziert. Im Vergleich zu herkömmlichen Siliziumstahlkernen ist der Leerlaufverlust erheblich reduziert. Die Kernsäule und das Joch sind durch Epoxidglaskleber miteinander verbunden, wodurch die Gesamtsteifigkeit erhöht und Betriebsvibrationen und Geräusche wirksam unterdrückt werden.

Die Wicklungen des 33-kV-2,5-MVA-Öltransformators mit amorphem Legierungskern verwenden hochreine Kupferleiter und sind mit einem mehrschichtigen Isolationsbeschichtungsverfahren kombiniert, das für Hochspannungsbedingungen geeignet ist. In Kombination mit der verbesserten spiralförmigen und kontinuierlich verschachtelten Wicklungsstruktur wird das elektrische Wicklungsfeld gleichmäßig verteilt, was die Isolationstoleranz und den Widerstand gegen Verformung verbessert. Die Hochspannungsseite des 33-kV-2,5-MVA-Öltransformators mit amorphem Legierungskern ist mit ±2×2,5 % Spannungsregelgetrieben ohne Erregung ausgestattet, die sich präzise an die Regelungsanforderungen von Netzspannungsschwankungen anpassen können.

Der Kastenkörper wird durch integrales Schweißen von gewellten Stahlplatten gebildet. Durch die adaptive Wärmeaustauschstruktur des Wellmantels kann eine effiziente natürliche Zirkulationskühlung des Isolieröls erreicht werden, ohne dass eine externe Wärmeableitungsvorrichtung erforderlich ist, die für einen langfristigen Dauerbetrieb geeignet ist. Der ölgefüllte 33-kV-2,5-MVA-Transformator mit amorphem Legierungskern ist mit umweltfreundlichem mineralischem Isolieröl gemäß IEC 296-Norm gefüllt, das hervorragende Wärmeleitfähigkeit und Isolationsleistung kombiniert, interne stromführende Komponenten effektiv isoliert und das Risiko eines Isolationsausfalls vermeidet.

Technischer Parameter:

Hauptmerkmale:

1. Extrem energiesparend: Durch die Verwendung amorpher Legierungskerne wird der Leerlaufverlust im Vergleich zu herkömmlichen Siliziumstahlblechtransformatoren vom Typ S9/S11 um etwa 70 % bis 80 % reduziert. Der 33-kV-2,5-MVA-Öltransformator mit amorphem Legierungskern eignet sich besonders für den Langzeitbetrieb in ländlichen Stromnetzen und Industrien, in denen die Last nicht immer voll ausgelastet ist.

2. Vollständig abgedichtet und wartungsfrei: Der Öltank verfügt über eine vollständig abgedichtete Struktur, um zu verhindern, dass Öl mit der Luft in Kontakt kommt, wodurch verhindert wird, dass Isolieröl feucht wird und altert. Der 33-kV-2,5-MVA-Öltransformator mit amorphem Legierungskern kann eine wartungsfreie Lebensdauer von 50 Jahren erreichen und ist für raue Außenumgebungen geeignet.

3.Hohe Zuverlässigkeit: Die Niederspannungswicklung ist mit Kupferfolie umwickelt, während die Hochspannungswicklung mit Kupferdraht umwickelt ist. Mit hoher Kurzschlussfestigkeit und Widerstandsfähigkeit gegen Blitzeinschläge ist die Struktur kompakt,
