400 V auf 11 kV Hochspannungs-Poltransformator 500 kVA

Wenzhou Xifa Electric Power Equipment Co., Ltd. konzentriert sich seit jeher auf Transformatoren und hat sich mittlerweile zu einem modernen Produktionsunternehmen entwickelt, das Forschung und Entwicklung, Produktion, Vertrieb und Service integriert. Durch kontinuierliche technologische Innovation und strenge Produktionsprozesse liefern wir seit langem stabile und zuverlässige Produkte für Unternehmen und nationale Netzausschreibungsprojekte. Die Fabrik setzt das Qualitätsstandardssystem strikt um und produziert den 400-V-auf-11-kV-Poltransformator mit 500 kVA. Durch die Gewährleistung einer präzisen Kontrolle aller Schritte von der Lagerung der Rohstoffe bis zur Produktion der fertigen Produkte möchten wir unseren Kunden im In- und Ausland Transformatoren mit hervorragender Leistung liefern.

Anfrage absenden

Produktbeschreibung

Das Gehäuse des 400-V-auf-11-kV-Poltransformators mit 500 kVA besteht aus hochwertigem kaltgewalztem Stahl oder Edelstahl. Die wichtigsten Teile werden mit fortschrittlichen Geräten automatisch geschweißt und anschließend mit Lasertechnologie geprüft, um eine dichte Schweißnaht zu gewährleisten und das Risiko von Öllecks auszuschließen. Nach einer strengen Feuerverzinkungsbehandlung weist die Beschichtung eine starke Korrosionsbeständigkeit auf und kann wirksam vor Erosion durch Wind und Regen, Salznebel und industrieller Verschmutzung schützen. Sein vollständig abgedichtetes Design isoliert den 500-kVA-400-V-auf-11-kV-Poltransformatorkern vollständig von der Außenluft. Dies ermöglicht nicht nur einen wartungsfreien Betrieb, sondern verzögert auch die Alterung der Dämmstoffe deutlich.

Durch die Verwendung von Kupferfolie zum Wickeln der Niederspannungswicklungen und einer hochpräzisen laminierten Eisenkernstruktur sind die Spulen des 500-kVA-400-V-auf-11-kV-Poltransformators äußerst robust und in der Lage, den enormen radialen und axialen elektrodynamischen Kräften, die bei Kurzschlüssen entstehen, effektiv zu widerstehen und so sicherzustellen, dass sich die Spulen nicht verformen oder beschädigt werden. Dieser 500-kVA-400-V-auf-11-kV-Poltransformator wird strengen Kurzschlusstests gemäß internationalen Standards wie IEEE unterzogen. Wir können entsprechende Testberichte zur Verfügung stellen, um die Einsatzfähigkeit unseres Produkts unter extremen Bedingungen nachzuweisen.

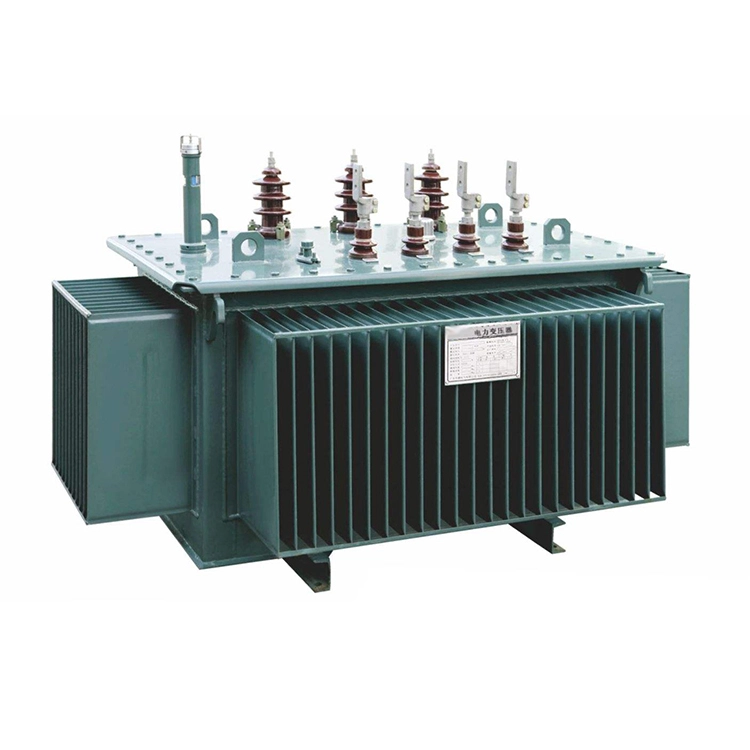

400v To 11kv Step Up Pole Transformer 500kva

Technischer Parameter:

Artikelname	400 V auf 11 kV Aufwärtstransformator 500 kVA
Nennleistung	500 kVA
Nennfrequenz	50 Hz / 60 Hz
Phase	Drei Phasen
Primärspannung (Niederspannungsseite)	400V
Sekundärspannung (HV-Seite)	11 kV
Vektorverbindung	Dyn11
Kühlmethode	ONAN (Öl Natural Air Natural)
Impedanz	4 % - 5 %
Tippen Sie auf Wechsler	Off-Circuit (NLTC)
Standardkonformität	IEC 60076, GB/T 6451, CE-zertifiziert

F: Wenn Sie die 400-V-Niederspannungsversorgung auf 11 kV für den Netzanschluss oder die Fernübertragung erhöhen, wird ein 400-V-auf-11-kV-Poltransformator mit 500 kVA ausgewählt. Welche technischen Faktoren müssen berücksichtigt werden, darunter der Spannungsregelbereich, die Anschlussgruppe, die Impedanzspannung und der Isolationsgrad?

A: Für den 400-V-auf-11-kV-Poltransformator mit 500 kVA sind die wichtigsten technischen Faktoren wie folgt: Der empfohlene Bereich für die Spannungsregelung ist eine Nulllastspannungsanpassung von ±2×2,5 % auf der Hochspannungsseite, um Spannungsschwankungen auf der Niederspannungsseite auszugleichen. Als Anschlussgruppe sollte Dyn11 ausgewählt werden, wobei die Dreieckswicklung zur Unterdrückung von Oberwellen und die Sternwicklung zur Neutralpunkterdung verwendet werden soll. Der Impedanzspannungsstandard beträgt 4 %, wodurch Spannungsabfall und Fehlerstrom ausgeglichen werden können. In Bezug auf den Isolationsgrad muss die Hochspannungsseite 35 kV für normale Frequenz und 75 kV für Blitzimpulse erfüllen. Die Kriechstrecke im Freien sollte nicht weniger als 275 mm betragen, um einen sicheren Betrieb in verschmutzten Umgebungen und in Umgebungen mit Blitzschlag zu gewährleisten.
