480-Volt-3-Phasen-400-A-Trennschalter mit Sicherung

Als spezialisierter Hersteller produziert Wenzhou XiFa Electric Power Equipment Co., Ltd seit mehr als 10 Jahren 480-Volt-3-Phasen-400-A-Sicherungstrennschalter. Wenzhou XiFa Electric Power Equipment Co., Ltd verfolgt weiterhin das Prinzip „einfach und effizient“, um jeden 480-Volt-3-Phasen-400-A-Trennschalter mit Sicherung nicht nur so zu gestalten, dass er eine hervorragende Schalt- und Isolationsleistung, sondern auch Kurzschluss- und Überlastschutz bietet. Bei Wenzhou XiFa Electric Power Equipment Co.,Ltd ist es das Ziel des technischen Teams, einen 480-Volt-3-Phasen-400-Ampere-Trennschalter mit Sicherung zu entwickeln, der eine niedrige Ausfallrate und Wartungsfreiheit bietet.

Anfrage absenden

Produktbeschreibung

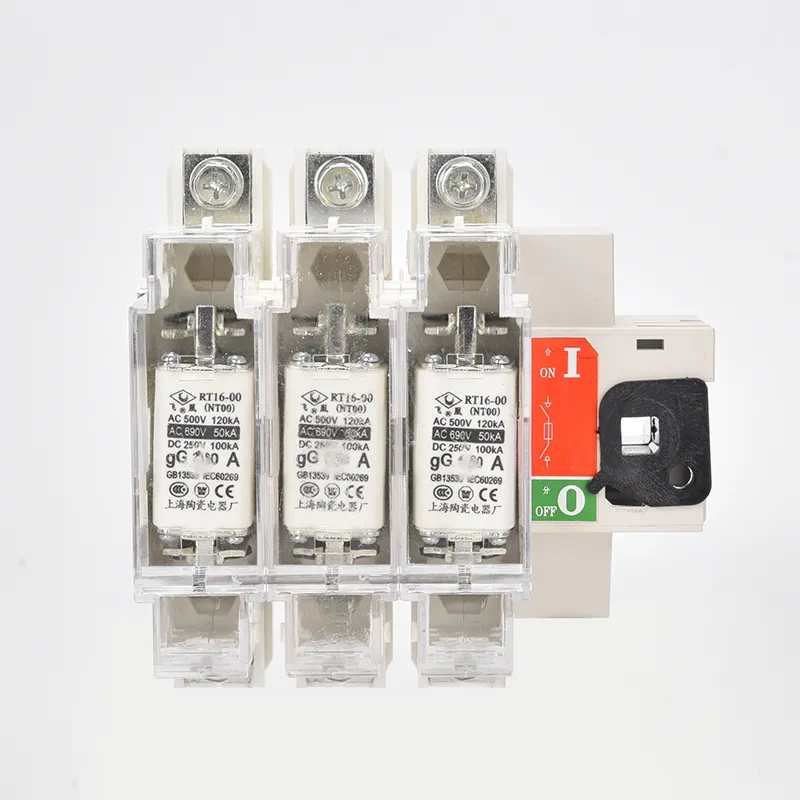

Der abgesicherte 480-Volt-3-Phasen-400-A-Trennschalter spielt eine entscheidende Rolle in Stromkreisen. Durch die Kombination der Funktionen einer Sicherung und eines Messerschalters bietet es sowohl Schutzfunktionen als auch eine komfortable Bedienung. Dank seines einzigartigen mechanischen Designs und seiner präzisen Funktionsweise ist der abgesicherte 480-Volt-3-Phasen-400-A-Trennschalter zu einem unverzichtbaren Bestandteil moderner elektrischer Systeme geworden.

1.Während des Normalbetriebs steuert der Trennschalter die Verbindung und Trennung der Stromversorgung und sorgt so für eine reibungslose Kontinuität des Stromkreises. Wenn Wartungsarbeiten erforderlich sind, bietet der Sicherungstrennschalter einen eindeutigen physischen Trennpunkt und schützt so Personal und Ausrüstung.

2. Im Falle einer Überlastung oder eines Kurzschlusses schmilzt das Sicherungselement im Schalter schnell, unterbricht den Fehlerstrom und schützt sowohl den Stromkreis als auch die angeschlossenen Geräte vor Schäden.

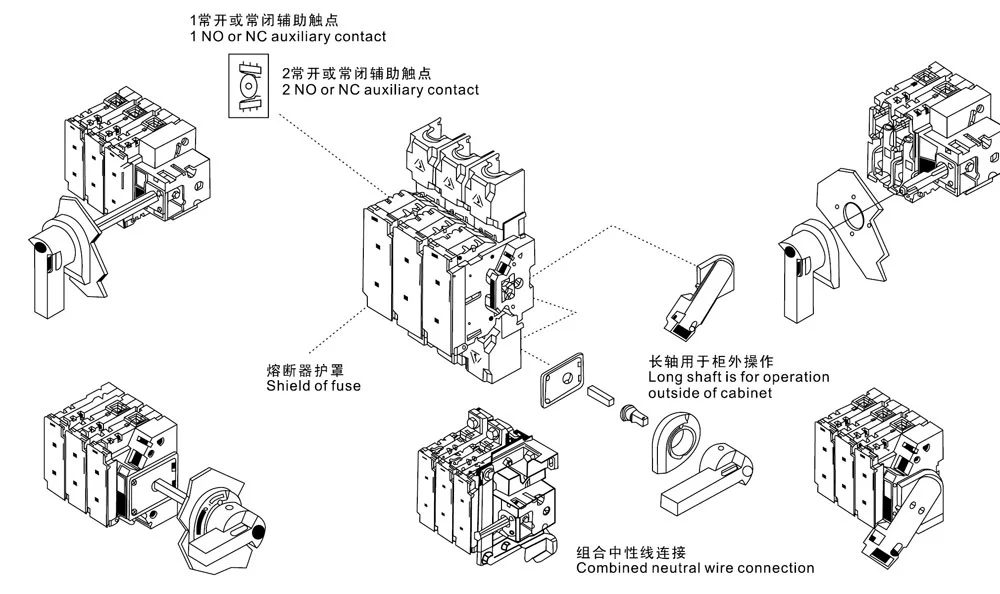

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Produktparameter:

Rahmenstrom A	Nennstrom der Sicherung (A)	Art der Sicherung
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

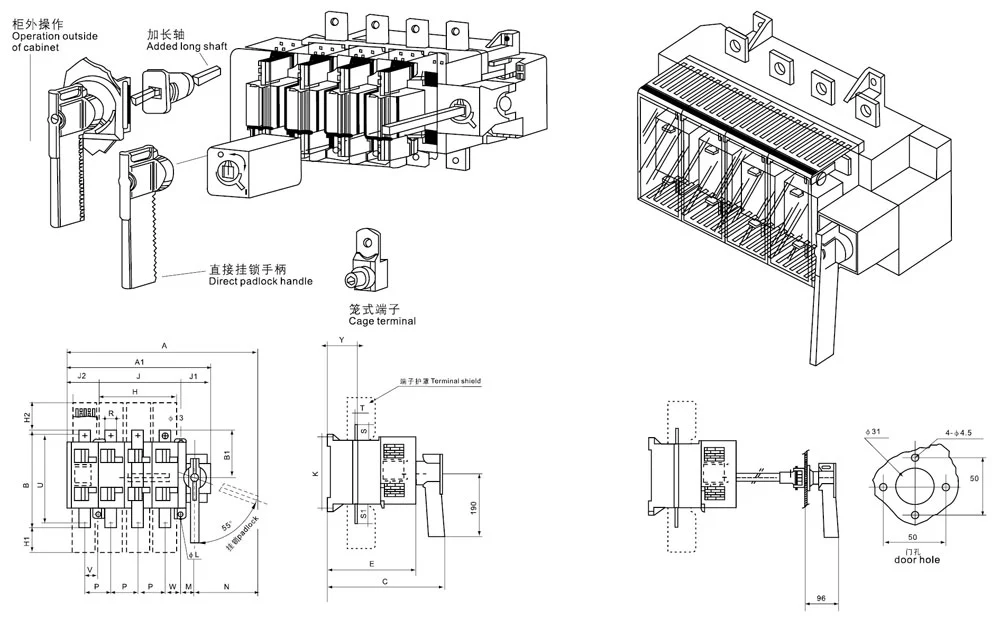

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

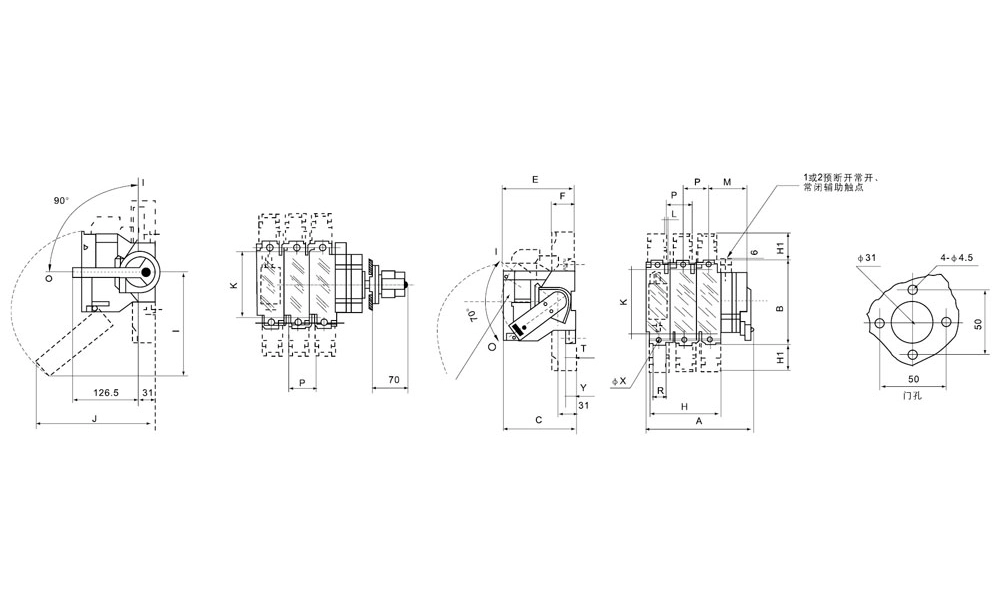

der Fronttyp

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 bis 00 °C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0 bis 00 °C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

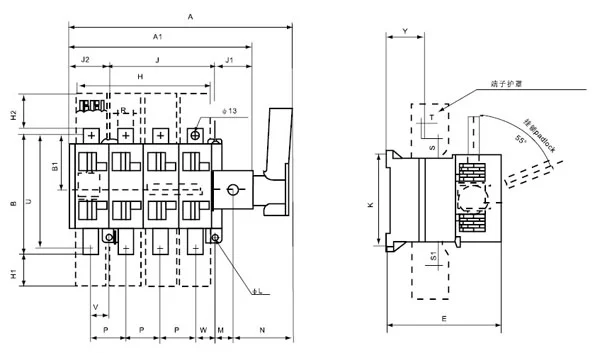

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-400 ~ 630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

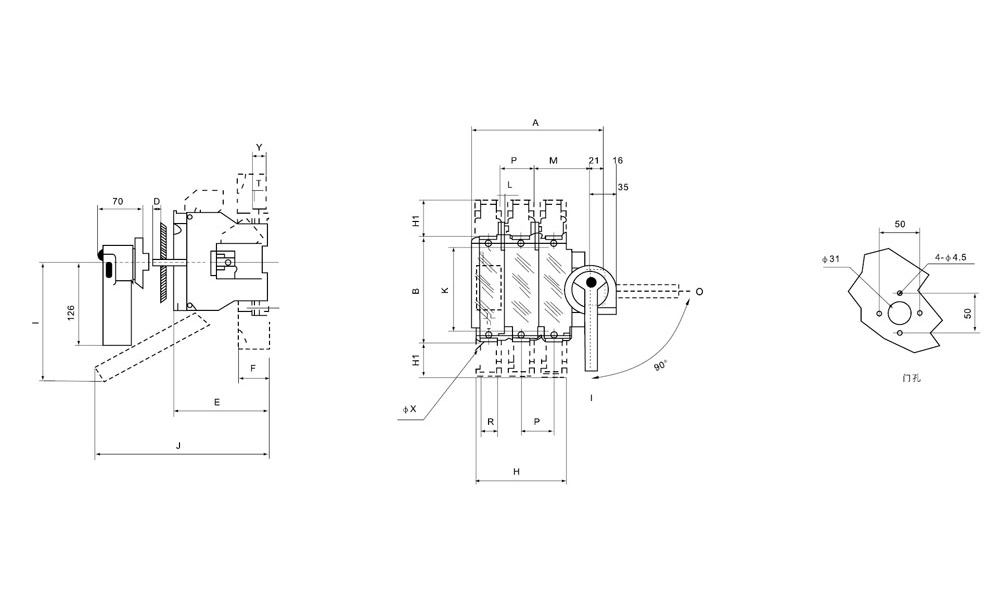

der Aside-Typ

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 bis 00 °C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 bis 00 °C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Größe der Sicherung	Rahmengröße und Einbaugröße
GLR-400 ~ 630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Produktwartung:

1. Vor der normalen Inbetriebnahme muss der abgesicherte 480-Volt-3-Phasen-400-A-Trennschalter in vertikaler Position montiert und die Abdeckplatte entfernt werden.

2.Um eine ordnungsgemäße Kurzschlussausschaltleistung und Strombegrenzungsleistung sicherzustellen, muss der abgesicherte 480-Volt-3-Phasen-400-A-Trennschalter mit Sicherungen der richtigen Nennleistung ausgestattet sein.

3. Beim Austausch eines Sicherungseinsatzes muss zunächst der Laststromkreis getrennt und die Trennschalterabdeckung geöffnet oder entfernt werden. Anschließend kann die Sicherung durch leichtes Drücken des Federbügels unterhalb der Halteplatte gelöst werden. Eine neue Sicherung wird installiert, indem sie entlang des Führungsschlitzes nach unten geschoben wird.

4.Obwohl die Lichtbogenkammer problemlos in den oberen Sockel eingeführt und herausgezogen werden kann, sollte ein unnötiges Entfernen vermieden werden. Bei der Installation sollte vorsichtig vorgegangen und langsam eingeführt werden, bis es vollständig sitzt.

5.Um die Kontakte des 480-Volt-3-Phasen-400-A-Trennschalters mit Sicherung in gutem Zustand zu halten, ist eine regelmäßige Inspektion und Reinigung von Staub, Öl oder anderen Ablagerungen erforderlich. Darüber hinaus sollten die beweglichen Teile des Antriebsmechanismus regelmäßig geschmiert werden, um einen reibungslosen Betrieb zu gewährleisten und die Lebensdauer zu verlängern.
