Elektrische Niederspannungs-Sicherungstrennschalterschaltung

Im Vergleich zu einem nicht schmelzbaren Trennschalter kombiniert ein elektrischer Niederspannungs-Sicherungstrennschalter die Funktionen einer Sicherung und eines Messerschalters, was bedeutet, dass er das Trennen und Anschließen der Stromversorgung während des Normalbetriebs steuern und den Strom im Falle eines Kurzschlusses und einer Überlast unterbrechen kann. Wenzhou XiFa Electric Power Equipment Co., Ltd ist auf die Herstellung elektrischer Niederspannungs-Sicherungstrennschalter spezialisiert. Um einen zuverlässigen Trennschalter mit Sicherung herzustellen, verwendet das Unternehmen hochwertiges Kupfer für den Trennschalter und die Sicherung. Das Gehäuse verfügt über eine Epoxidharzverkapselung, die interne Komponenten vor Staub, Feuchtigkeit und äußeren Kräften schützt und gleichzeitig die Sicherheit des Bedieners gewährleistet.

Anfrage absenden

Produktbeschreibung

Der elektrische Niederspannungs-Sicherungstrennschalter, auch Sicherungstrenner genannt, kombiniert geschickt die Funktionen eines Trennschalters und einer Sicherung und ist somit eine wichtige Komponente in Niederspannungs-Stromverteilertafeln. Sein Sicherungselement ist darauf ausgelegt, Fehlerströme schnell zu unterbrechen und so die Sicherheit des Stromkreises zu gewährleisten, während der Messerschalter speziell für Schaltvorgänge im Leerlauf gedacht ist und stromführende Ströme im Normalbetrieb nicht unterbrechen kann. Diese einzigartige Kombination macht den Trennschalter mit Sicherung zu einem zuverlässigen Wächter des Stromkreisschutzes.

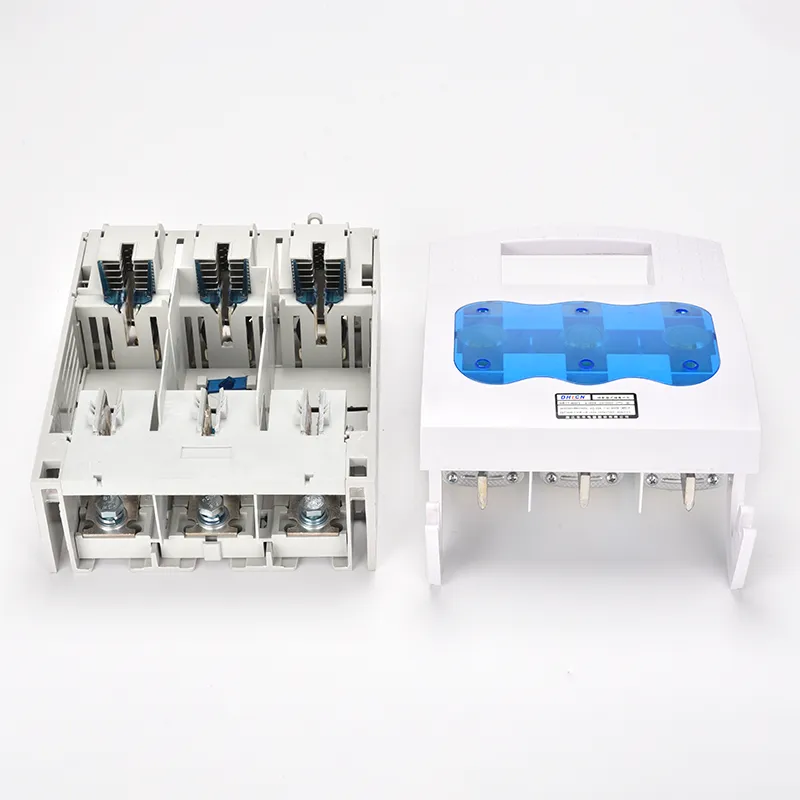

Wenn der Schalter geschlossen ist, sorgt der Messermechanismus über ein durchdachtes Verbindungssystem für einen festen Kontakt zwischen der Sicherung und der Sammelschiene und ermöglicht so einen unterbrechungsfreien Stromfluss. Wenn umgekehrt eine Trennung erforderlich ist, trennt derselbe einfache Mechanismus die Sicherung sicher von der unter Spannung stehenden Sammelschiene und ermöglicht so eine schnelle Stromkreisunterbrechung. Dieses präzise mechanische Design ermöglicht es dem abgesicherten Trennschalter, bei wechselnden Stromkreiszuständen reibungslos und zuverlässig zu funktionieren.

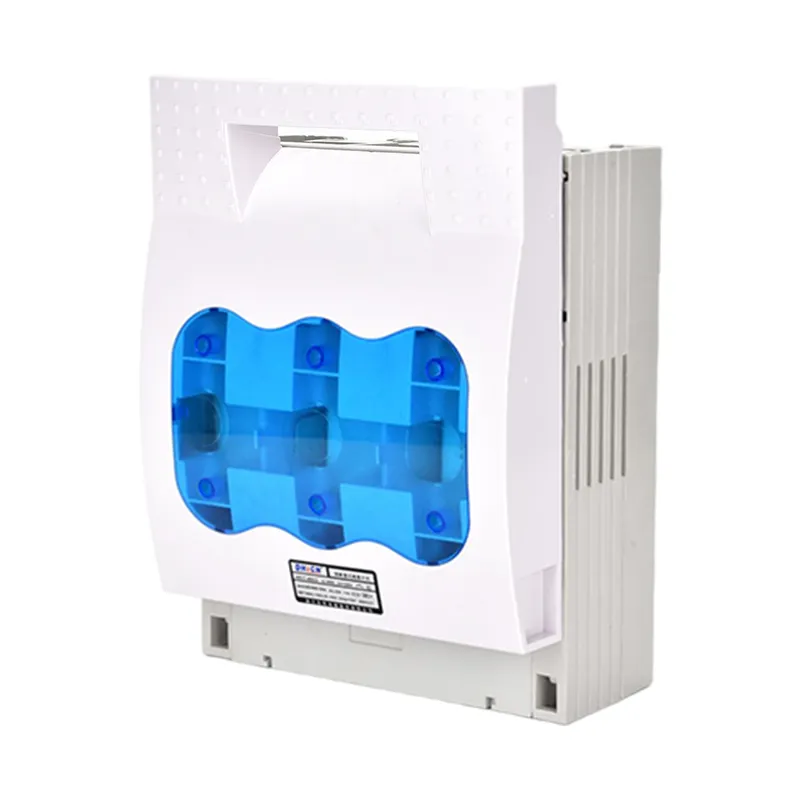

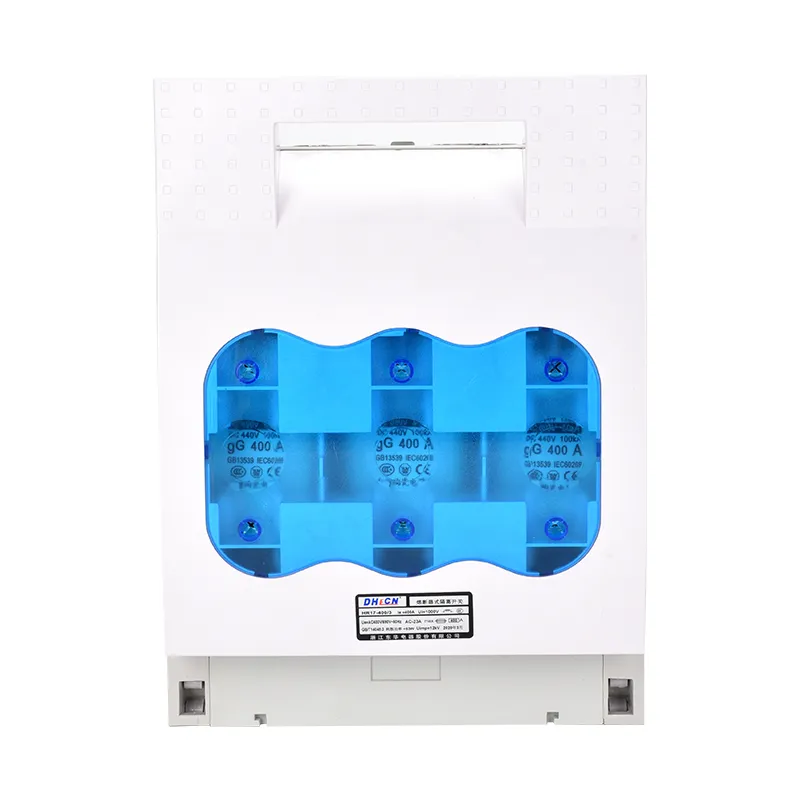

Electric Low Voltage Fuse Disconnector Switching

Produktparameter:

Art der Sicherung	0			1			2			3
Frequenz	50Hz			50Hz			50Hz			50Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
In (A)	160			250			400			630
Ith (A)	160			250			400			630
Verwendung	AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)
	AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)
	AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)
Kapazität schaffen	725 V, 240 A			725 V, 375 A			725 V, 600 A			725 V, 945 A
	525 V, 480 A			525 V, 750 A			525 V, 1200 A			525 V, 1890 A
	420 V, 160 A			420 V, 250 A			420 V, 400 A			420 V, 6300 A
Bruchkapazität	725 V, 240 A			725 V, 375 A			725 V, 600 A			725 V, 945 A
	525 V, 480 A			525 V, 750 A			525 V, 1200 A			525 V, 1890 A
	420 V, 1280 A			420 V, 2000 A			420 V, 3200 A			420 V, 5040 A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Verlustleistung der Sicherung (W)	12			23			34			48

Ith (A)	Art der Sicherung	Eingang der Sicherung (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Typ	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Modusnummer		Außenmaß (mm)				Einbaumaß (mm)
Modusnummer		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Produkt-FAQ:

F: Was ist ein elektrischer Niederspannungs-Sicherungstrennschalter?

A: Ein elektrischer Niederspannungs-Sicherungstrennschalter ist ein elektrisches Gerät, das die Schutzfunktion einer Sicherung mit der Schaltfähigkeit eines Trennschalters kombiniert. Es bietet eine sichere Isolierung für Wartungsarbeiten und unterbricht Fehlerströme, um Schaltkreise und Geräte zu schützen.

F: Kann ein elektrischer Niederspannungs-Sicherungstrennschalter den Strom unterbrechen?

A: Nein. Der Messerschalter in einem Trennschalter mit Sicherung ist so konzipiert, dass er nur dann funktioniert, wenn der Stromkreis frei von Laststrom ist. Es sollte niemals zur Unterbrechung normaler Betriebsströme verwendet werden. Das Sicherungselement wird jedoch unter Fehlerbedingungen automatisch aktiviert.

F: Was sind die Hauptanwendungen eines elektrischen Niederspannungs-Sicherungstrennschalters?

A: Ein elektrischer Niederspannungs-Sicherungstrennschalter wird häufig in Niederspannungs-Stromverteilertafeln, Motorsteuerzentralen, HVAC-Systemen und Industriemaschinen verwendet. Sie bieten in diesen Systemen sowohl Sicherheitsisolierung als auch Überstromschutz.
